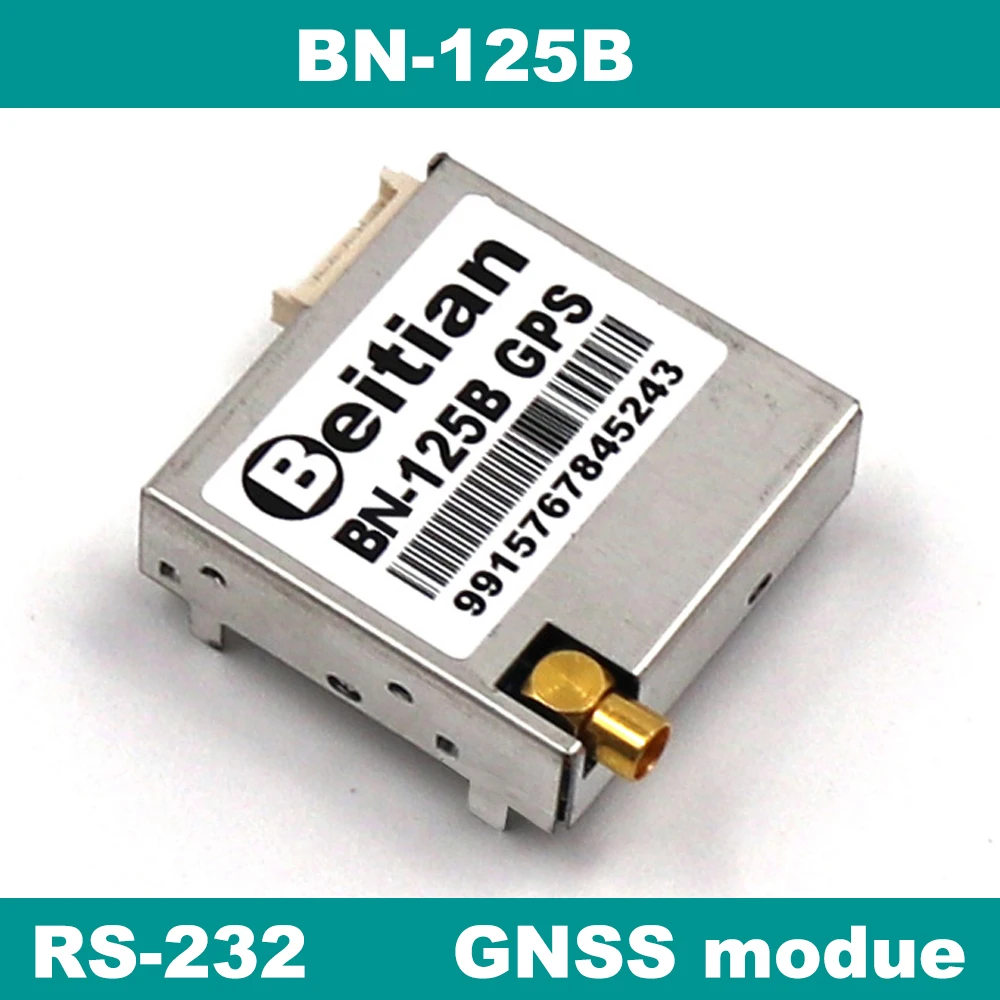

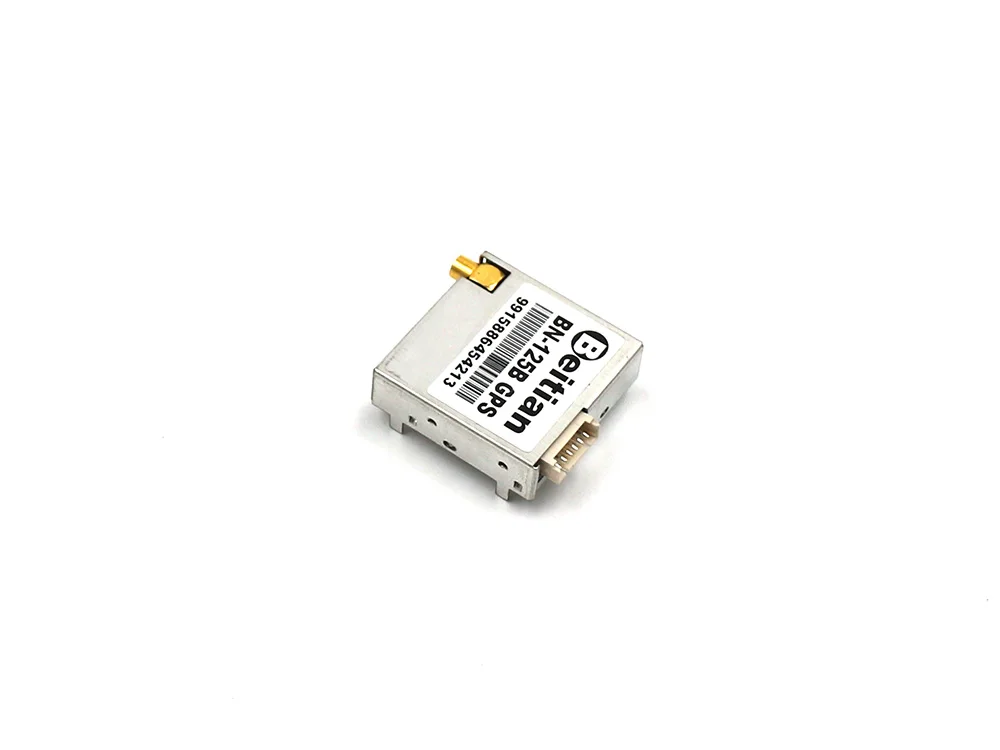

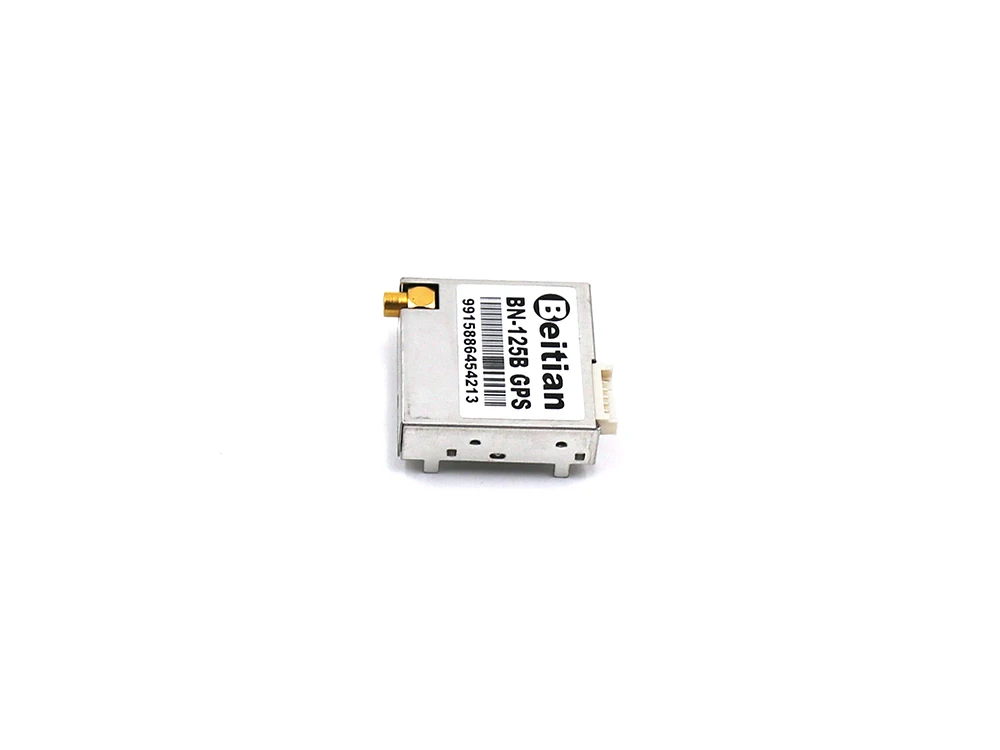

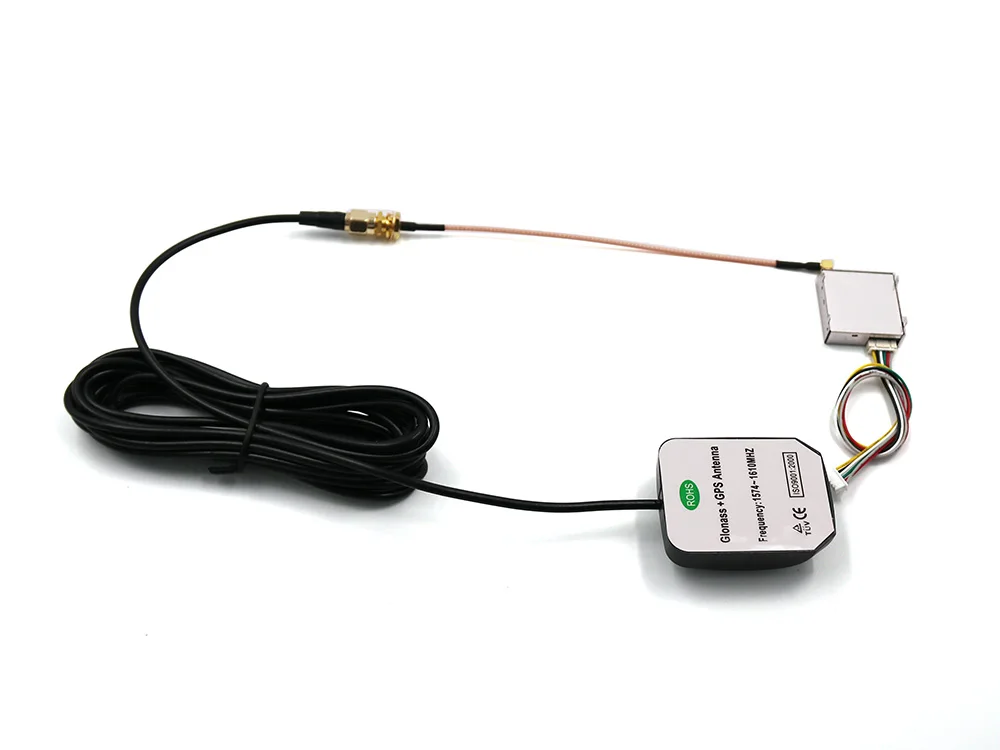

BEITIAN RS-232 IPC 1PPS 9600bps 5 0 V 1Hz 4M FLASH GLONASS GPS Module с внешней GPS-антенной | Автомобили и

Iitem

Описание

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поисковых канала

Чувствительность

Отслеживание

-167dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

26s

Теплый старт

25s

Горячий старт

1s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных

Уровень RS-232

Протокол данных

NMEA-0183

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4M FLASH, сохраните конфигурацию постоянно

Эксплуатационные ограничения

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Энергопотребление

VCC

DC Напряжение 3,6 V-5,5 V, типичный: 5,0 V

Ток

Захвата 50мА/5,0 V

Механические характеристики

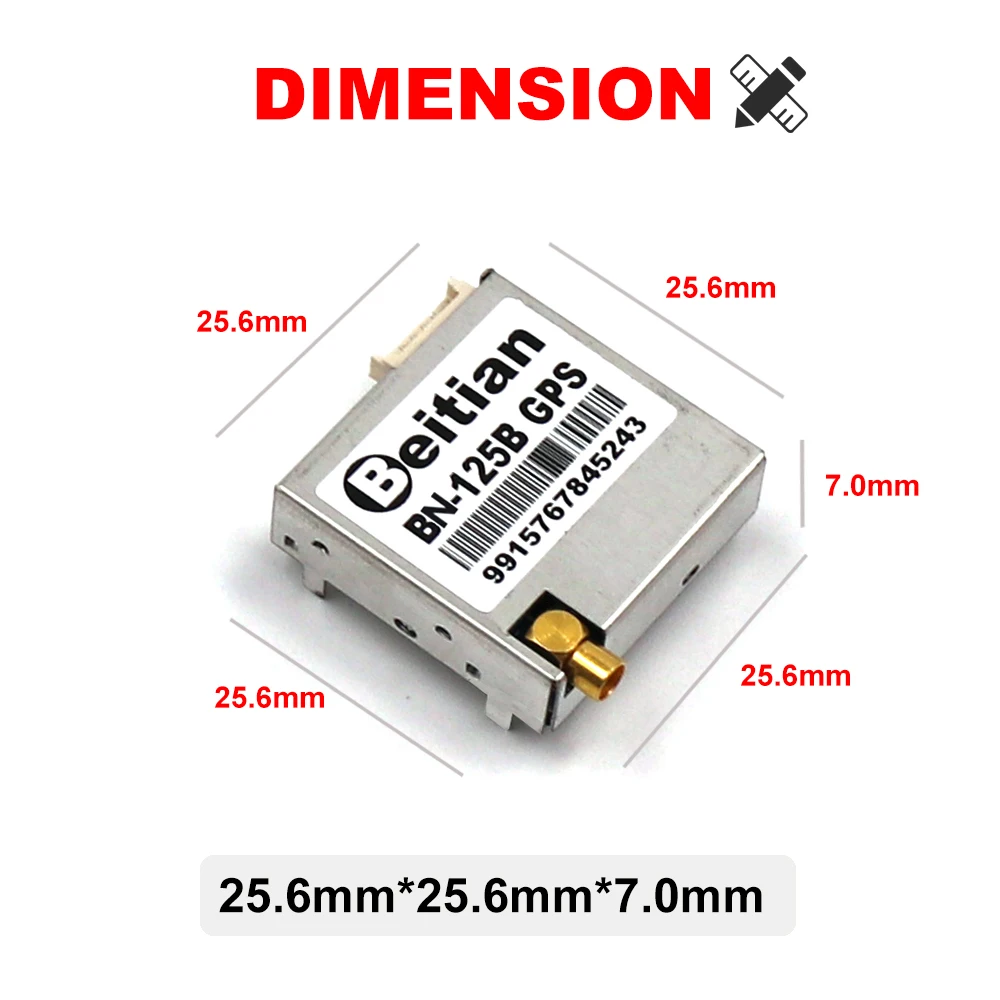

Размеры

25,6 мм * 25,6 мм * 7 мм

Вес

12,0 г

Соединитель

1,25 мм 6 контактный разъем

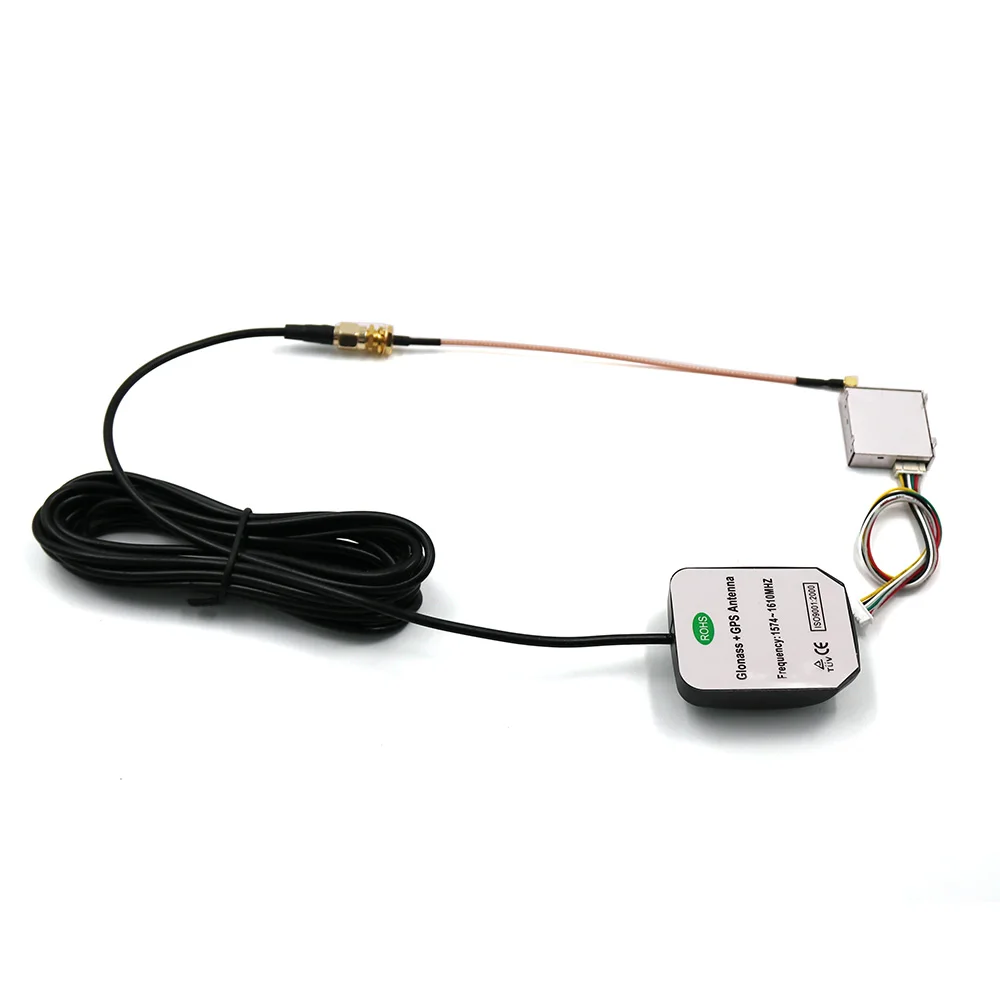

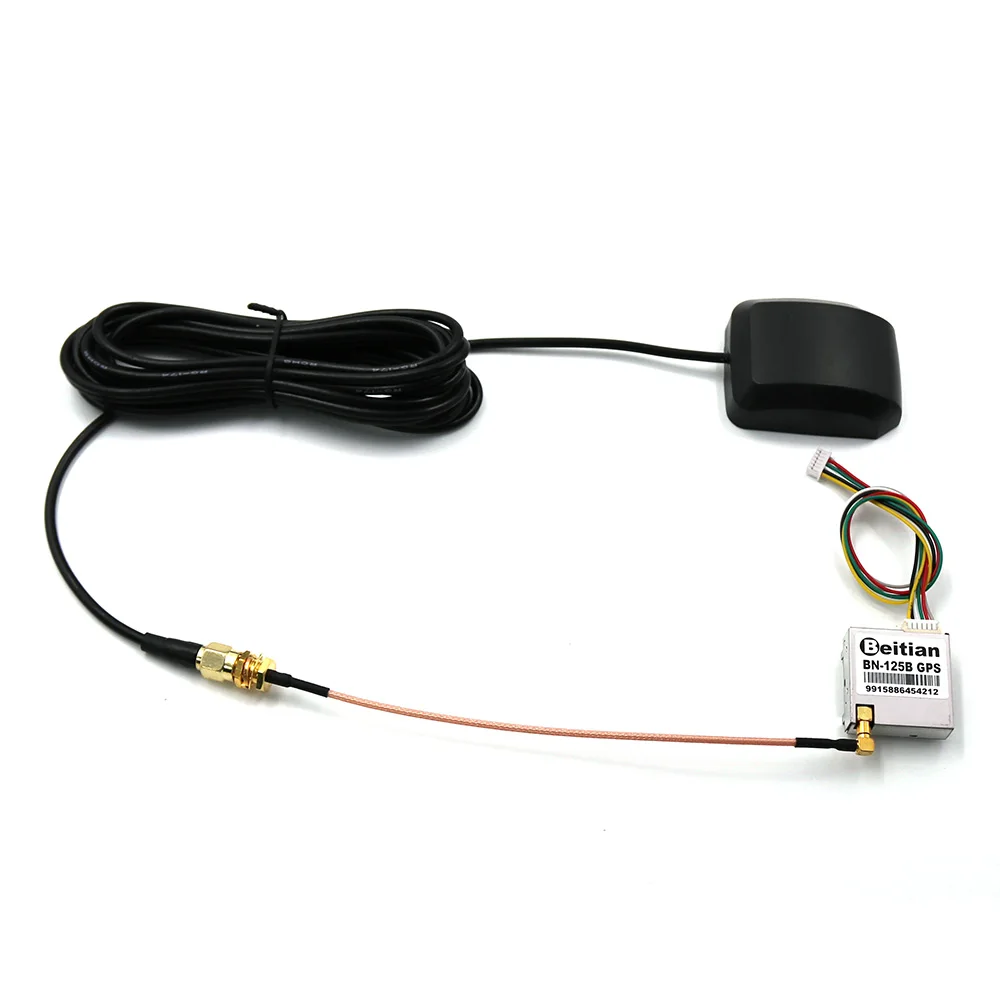

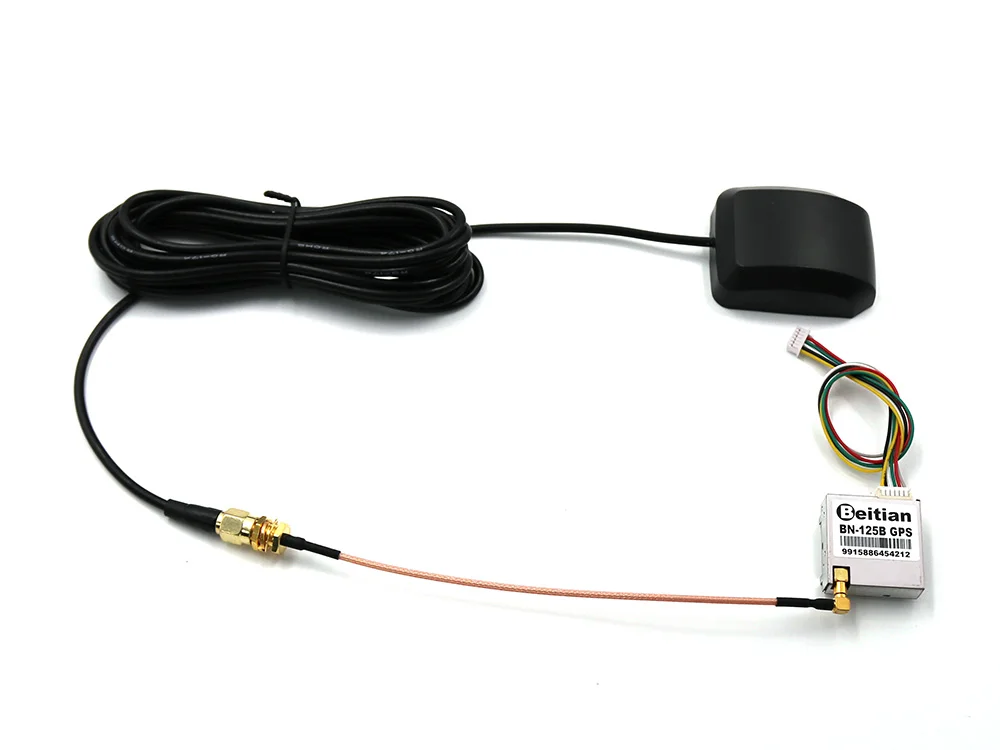

Антенна

Нужна внешняя антенна

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Штырь

Контактное имя

I/O

Описание

1.

VCC

I

DC 3,6 V-5,5 V вход, типичный: 5,0 V

2.

TX

О

RS-232 выход серийных данных.

3.

RX

I

RS-232 последовательный ввод данных.

4.

Ботинки

I

N.C.

5

GND

G

Наземный

6

1PPS

О

1 пульс в секунду, когда 3D фиксируется
