Описание продукта:

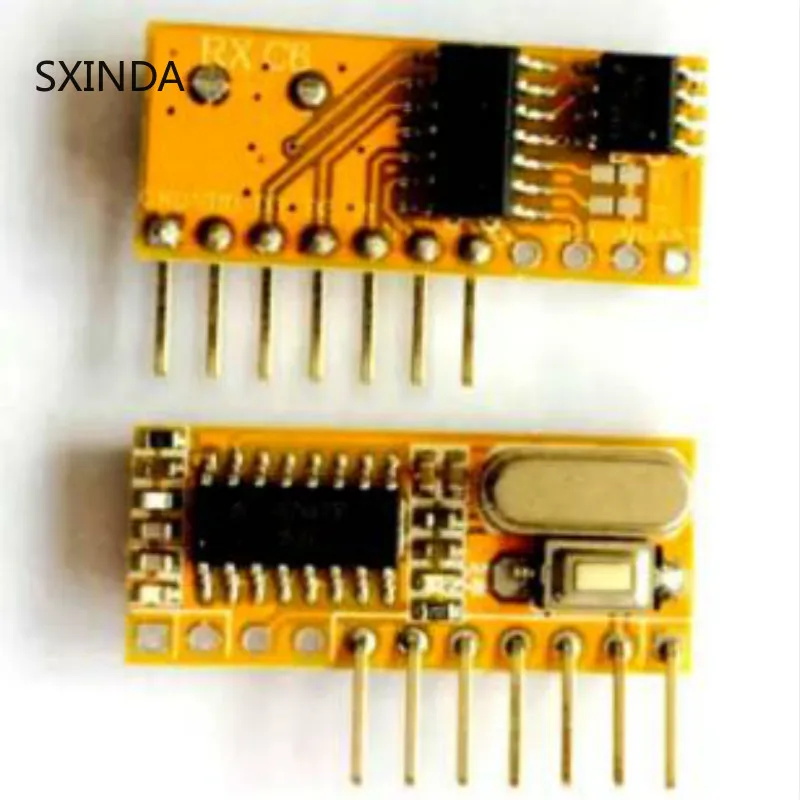

Модуль беспроводного приемника с супергетеродинным декодированием Rx-c6-это экономичный модуль приемника ISM-диапазона. С высокой чувствительностью приема и низкой ценой, некоторые продукты низкого класса могут избавиться от ограничений использования только суперрегенеративных модулей из-за высокой цены, что улучшает стабильность и надежность беспроводных продуктов низкого класса, улучшает качество и имидж продукции, а также повышает конкурентоспособность продукции. Вход беспроводного сигнала на выход сигнала данных без дополнительной цепи. Благодаря собственной схеме декодирования данных он может легко реализовать развитие беспроводных продуктов. Выходной режим можно настроить для разных пользователей. Пульт дистанционного управления с 2260, 2262, 2240, 1527 и другими многокристальными входами может быть сопряжен с кодовым режимом.



Характеристики продукта:

(1) Чувствительность приема достигает-110 дБм; (2) Рабочая частота: 315 МГц; 433,92 МГц. 330 МГЦ. 390 МГц. 418 Мгц (специальная частота может быть настроена в соответствии с требованиями заказчика)

(3) Диапазон входного напряжения источника питания: 3,3-5,5 В;

(4) низкое энергопотребление, 5,0 в @ 433,92 МГц, 3,8-5,0 мА; 315 в @ МГц,

2,5-2,8 мА; Скорость непрерывной передачи данных до 2,4 k (код Манчестера)

(5) хорошая селективность и способность подавления паразитного излучения, легко пройти международную сертификацию CE/Fcc;

(6) Хорошая способность подавления местного излучения вибрации, несколько приемных модулей могут работать вместе (то есть, отправка по отдельности и получение по несколько раз) и не будут мешать друг другу, И совместное использование не влияет на дальность приема.

(7) Диапазон температур: - 30-85 ℃, может нормально работать даже в суровых условиях окружающей среды;

(8) 28 12,5 5,00 (мм).



Описание положения стопы:

Слева направо, ANT, GND светодиодный, SW, VT (не нужно), D0, D1, D2, D3, VDD, GND

ANT: антенна

GND, блок питания

Светодиодный: Внешний индикатор

SW: внешний кнопки учебной тревоги

VT: индикатор сигнала дистанционного управления, общий конец данных

D0-d3: лапка для передачи данных

VDD: положительный полюс питания

GND: Заземление





(10) режим вывода: нарезание резьбы, самоблокировка и блокировка не являются обязательными;



1. Режим по умолчанию (T2 и T1 приостановлены)-это режим ввода сигнала с допустимым входом сигнала, соответствующий выходной сигнал имеет выход, и выход автоматически останавливается, когда нет допустимого сигнала.



2. Задняя часть платы (T2 заземлен, T1 подвешен) находится в режиме самоблокировки, с эффективным входным сигналом, а соответствующее состояние выходного сигнала переворачивается, И ранее высокий выходной уровень станет низким, и наоборот.



3. Задняя Часть платы (T2 приостановлен, T1 заземлен) находится в блокирующем режиме, с допустимым входным сигналом, соответствующим выходным сигналом и другими замкнутыми. Индикация сигнала; Когда есть допустимый вход сигнала, VT выводит высокий уровень, а когда допустимый сигнал исчезает, VT выводит низкий уровень.



Метод сопоставления кода:

Нажмите и удерживайте кнопку обучения в течение 2 секунд, и индикатор обучения светильник один раз, указывая на то, что состояние обучения было введено. Отпустите кнопку обучения и нажмите любую кнопку на пульте дистанционного управления, чтобы мигнуть 4 раза, чтобы указать на успешное обучение, а затем выйдите из режима обучения.



Метод очистки кода:

Продолжайте нажимать и удерживать кнопку обучения, индикатор будет оставаться включенным, а индикатор погаснет примерно через 8 секунд, указывая на то, что все коды были успешно очищены.



Применение:

(1) RKE; (2) удаленный Открыватель двери; (3) Беспроводная охранная сигнализация; (4) Дистанционное управление шторной машиной; (5) беспроводной промышленный контроллер; (6) Беспроводная передача данных.

Примечание:

Если расстояние сродства большое, лучше подключить антенну с длиной волны 1/4, обычно используя один Проводник 50 Ом, длина антенны 315 м составляет около 23 см, 433 м-около 17 см;
Положение антенны также влияет на Приемный эффект модуля. Во время установки Антенна должна быть как можно более прямой, вдали от экранирующего корпуса, высокого напряжения и источника помех.

При использовании частота приема и Режим декодирования должны совпадать с передачей
