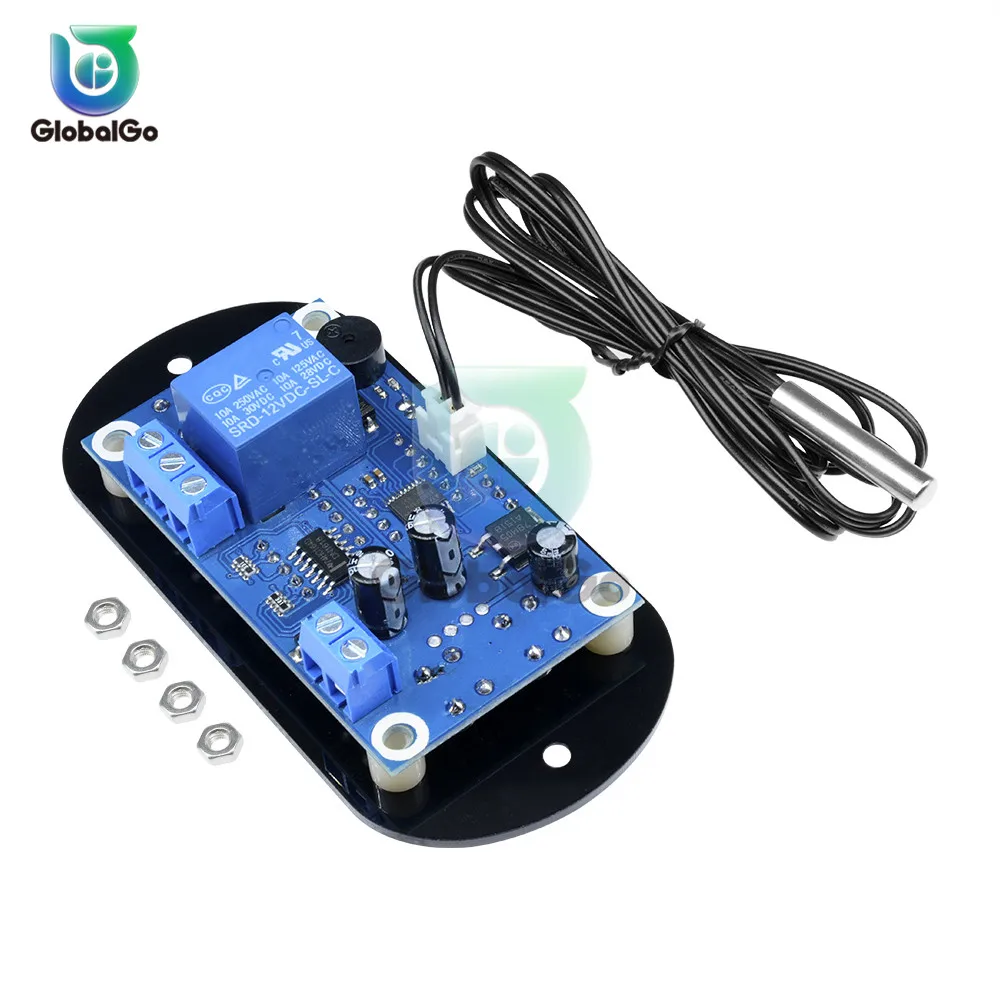

DK W1308 двойной Дисплей цифровой сенсорный датчик температуры NTC термистор зонд

DK W1308 двойной Дисплей цифровой сенсорный датчик температуры NTC термистор зонд

Описание:

Подключите источник питания и нагрузку в соответствии с инструкциями. Будьте осторожны, чтобы не допустить избыточного давления и перегрузки!

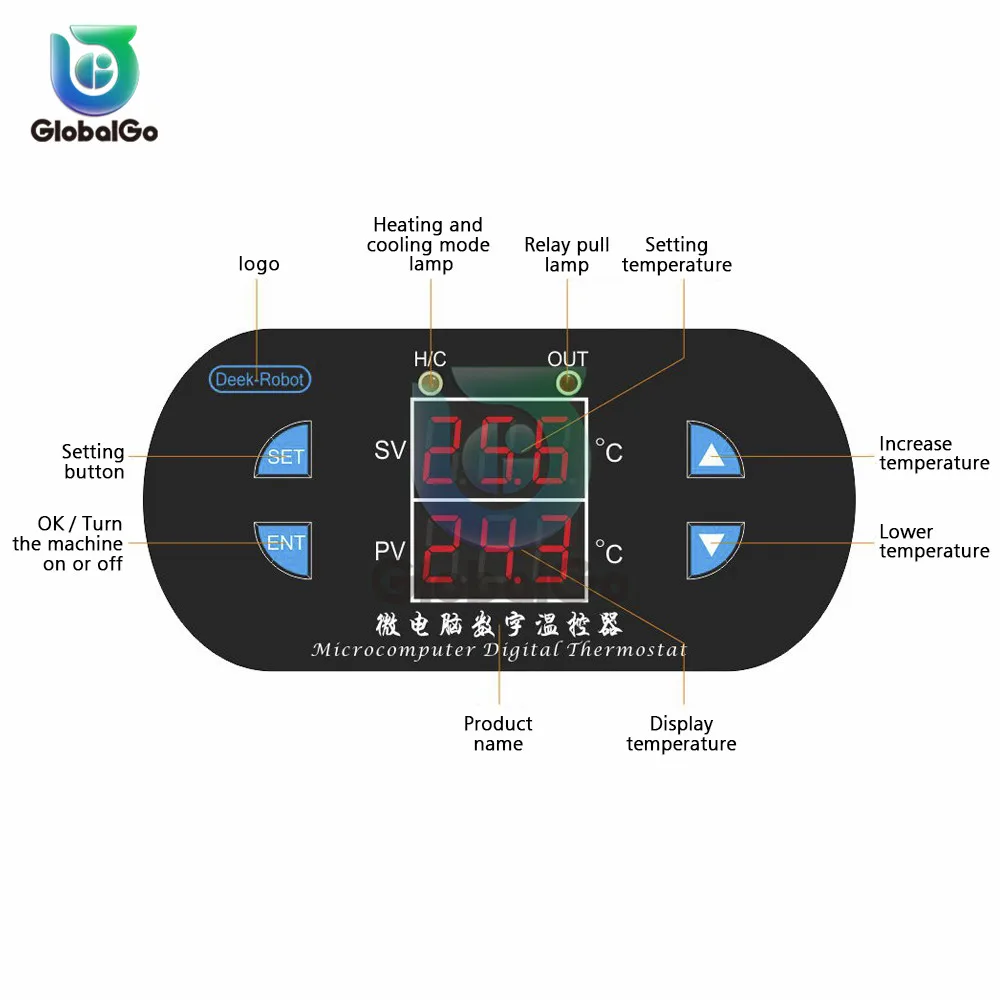

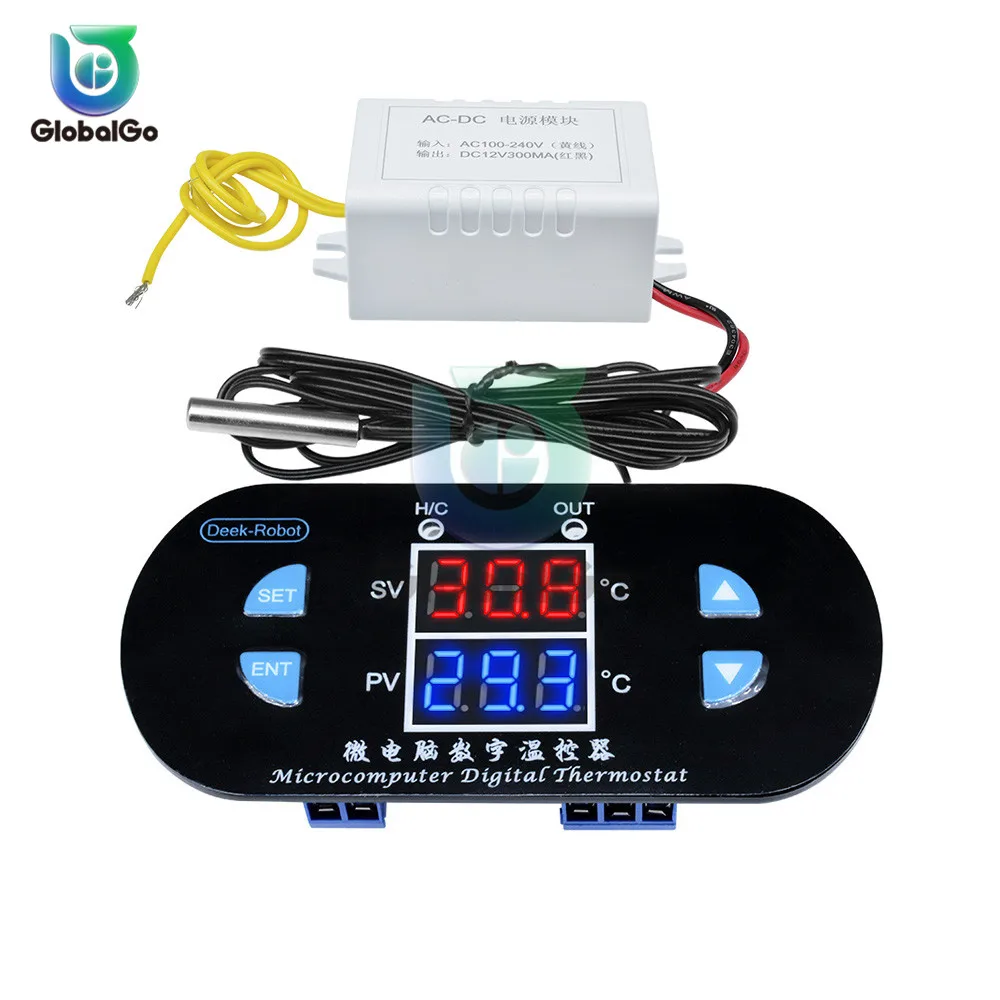

Режим настройки, набор длительных нажатий в течение 5 секунд будет отображать набор коротких нажатий P0 для установки H (красный светильник) в режим нагрева C (зеленый светильник) в режим охлаждения
Установите температуру остановки, нажмите на заданный экран один раз. Нажмите кнопки вверх и вниз, чтобы непосредственно установить желаемую температуру.
ENT-это кнопка подтверждения. Нажмите и удерживайте эту кнопку, чтобы реализовать функцию включения/выключения питания.

Технические параметры:

Диапазон контроля температуры: от-50 до 120 °C
Разрешение:-9,9 до 99,9 часов 0,1 °C Другое Диапазон рабочих температур от 1 °C
Точность измерения температуры: 0.2% FS
Точность контроля температуры: 0,1 °C
Частота обновления: 2 раза/сек

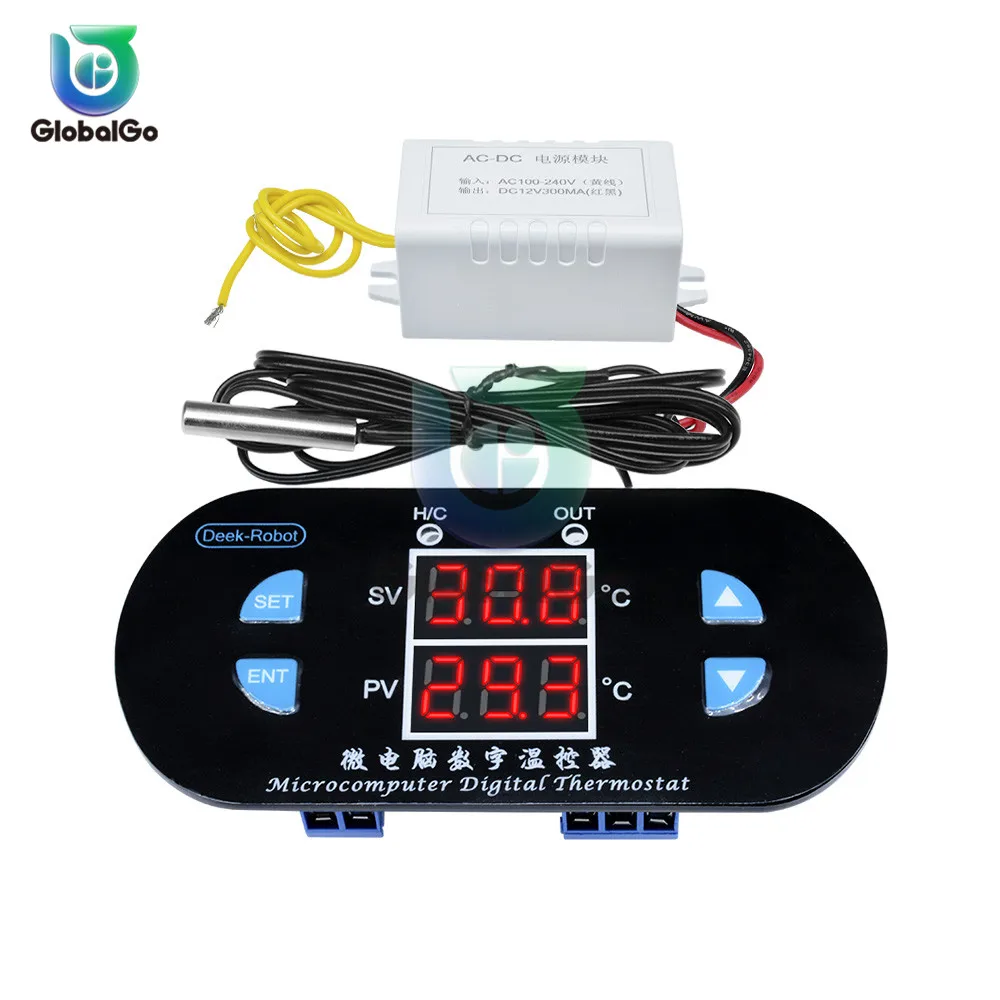

Входная мощность: 12V-24V-220V опционально (см. Параметры покупки)

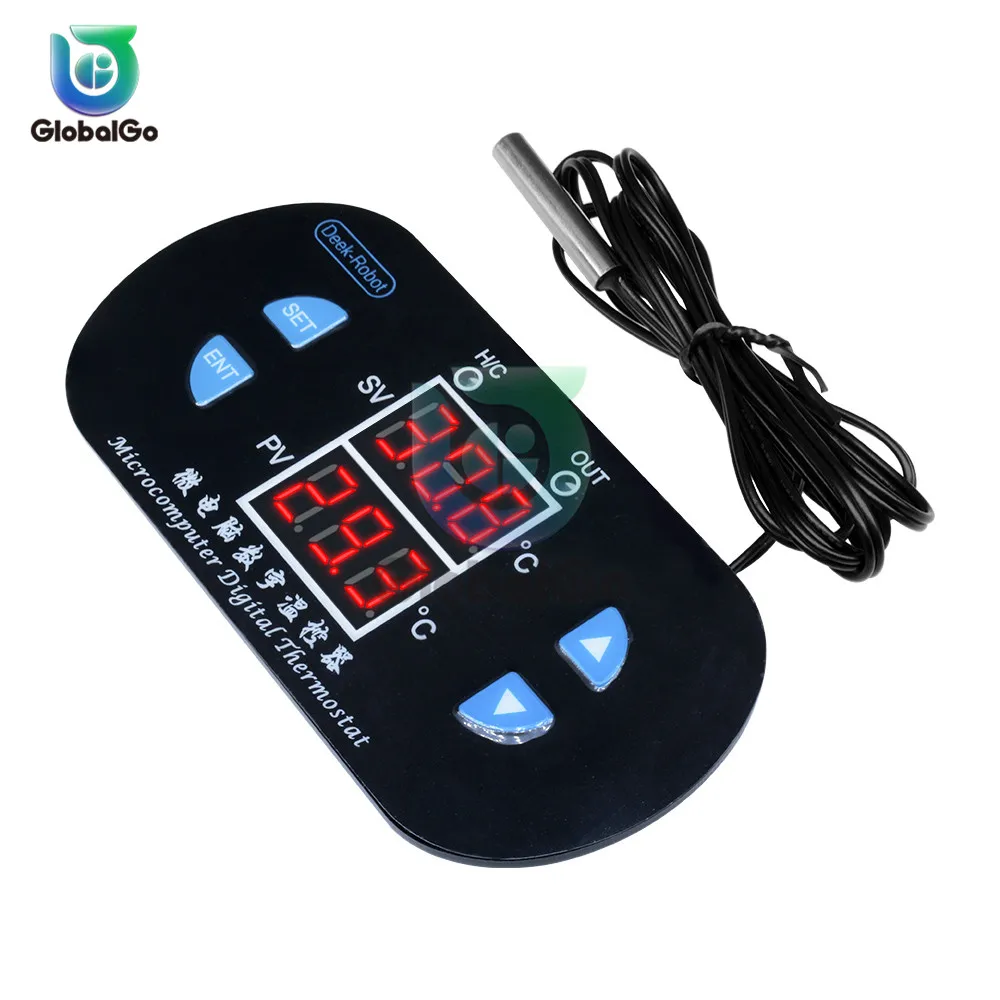

Вход измерения: NTC10K (B3950) 1 метр водонепроницаемый датчик
Тип выхода: релейный выход, максимальная емкость 10А
Экологические требования: -30 ~ 60 ° C Влажность 20% - 85%
Размер машины: 100*48*28 мм
Размер отверстия: 27*22 мм

Функция параметра:

Нажмите и удерживайте набор в течение 5 секунд, чтобы ввести внутреннюю настройку параметров, нажмите кнопки вверх и вниз, чтобы переключить P0...P8 нажмите ENT, чтобы подтвердить возврат.

Режим охлаждения и нагрева P0
Высокая температура запуска для режима охлаждения, пожалуйста, установите в C
Запуск при низкой температуре для режима нагрева, пожалуйста, установите до H
P1 Настройка гистерезиса
В режиме нагрева (H): измеренное значение ≤ заданное значение-запуск выходного нагрева для установки остановки значения при возврате
В режиме охлаждения (C), Когда измеренное значение ≥ заданное значение + гистерезис, выходное охлаждение начинается с заданного значения.
P2 ограничивает максимальную настройку (не температурный режим)
P3 определяет наименьшее заданное значение (без настройки контроля температуры)
P4 температурная коррекция
Когда измеренная температура отклоняется от стандартной температуры, эту функцию можно использовать для корректировки исправленной температуры = температуры перед коррекцией + значение коррекции
Время запуска задержки P5 (единица измерения: минута)
При управлении охлаждением компрессорного оборудования время задержки может быть установлено по мере необходимости. Когда контроллер выключается, оборудование не запустится немедленно, и оно должно начаться после установленного времени задержки.
P6 высокотемпературная сигнализация
Когда измеренное значение больше этого значения, экран отображается-и звуковой сигнал отключается. Одновременно отсоедините выход
Функция блокировки данных P7
Включите блокировку данных, чтобы сохранить текущие настройки от изменения. В это время настройка температуры и функции недействительны. Если вам нужно изменить его, вам нужно отключить функцию частоты данных.
Заводской сброс P8
Нажмите Длительное нажатие, чтобы переключиться на P8, нажмите Установить, чтобы включить, нажмите ENT, чтобы восстановить заводские настройки
Вы также можете нажать и удерживать кнопку +, чтобы отключить пост и восстановить заводские настройки.

Как использовать?

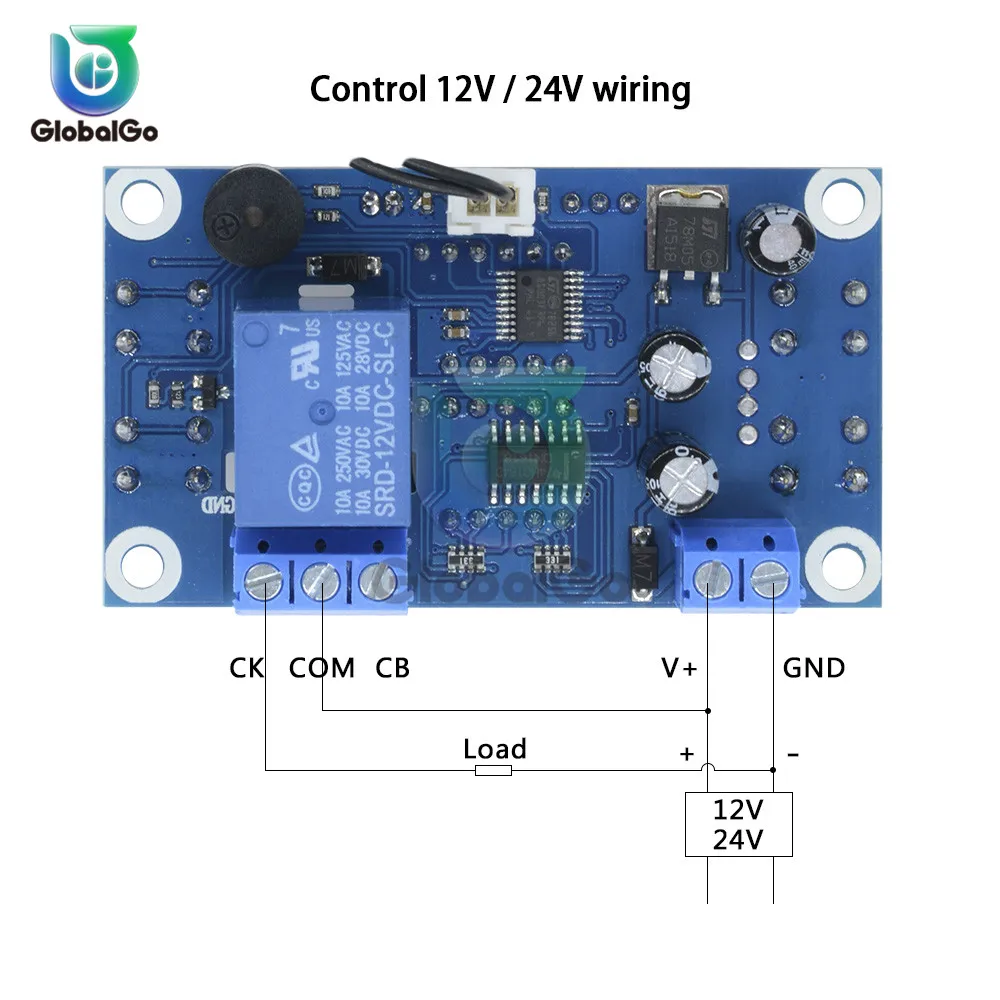

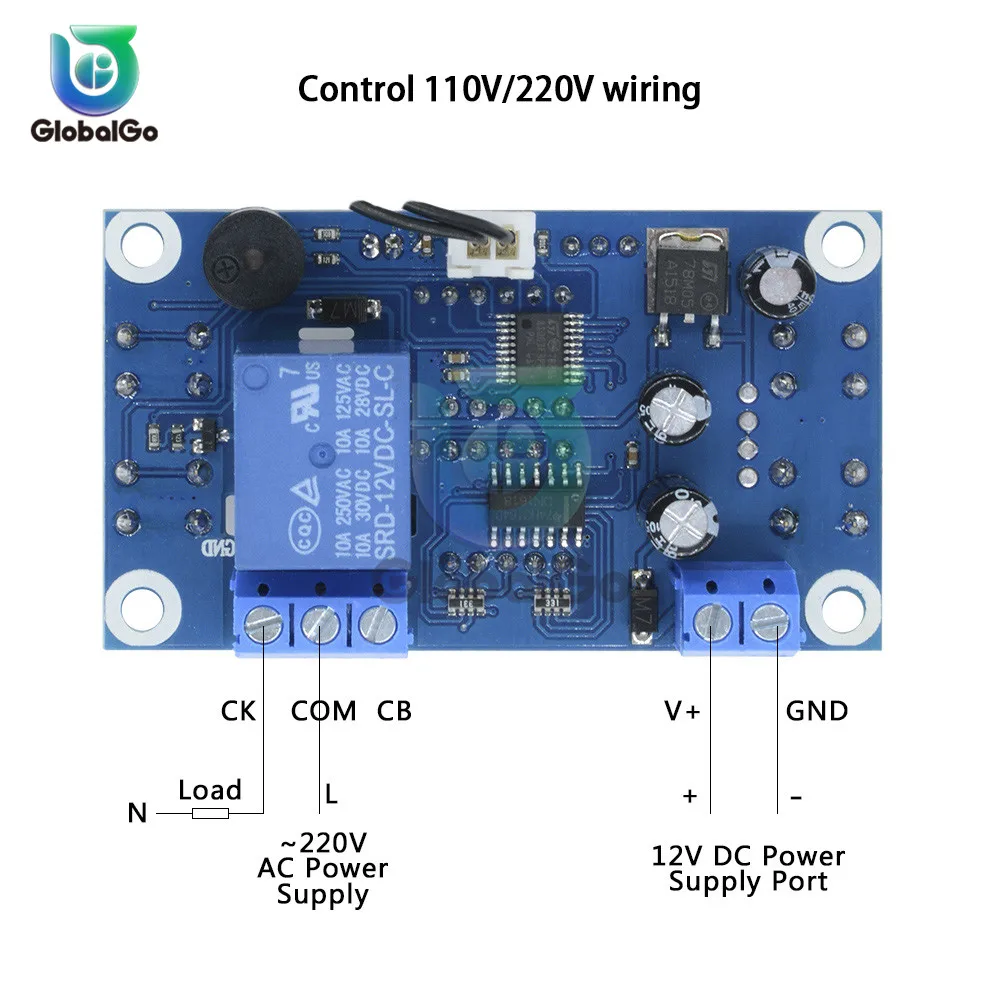

Подключите источник питания в соответствии с параметрами и схемой проводки и подключите охлаждающее или нагревательное оборудование к выходу.
Введите внутреннюю настройку по мере необходимости, чтобы выбрать режим нагрева (при выборе PO H) или охлаждения (при выборе PO C), чтобы установить метод температуры, нажмите на заданный экран один раз, нажмите верхнюю и нижнюю, чтобы установить желаемую температуру, нажмите ENT, чтобы подтвердить индикатор выхода из панели возврата. Светильник: мигание указывает на задержку запуска охлаждения или нагрева, всегда указывает на выходное напряжение
Цифровая трубка: дисплей LLL для датчика открытая схема: дисплей HHH находится вне диапазона измерения, термостат выключается, дисплей --- для высокотемпературной сигнализации
