Обзор

OpenEPM1270-это плата разработки CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.

What's On Board

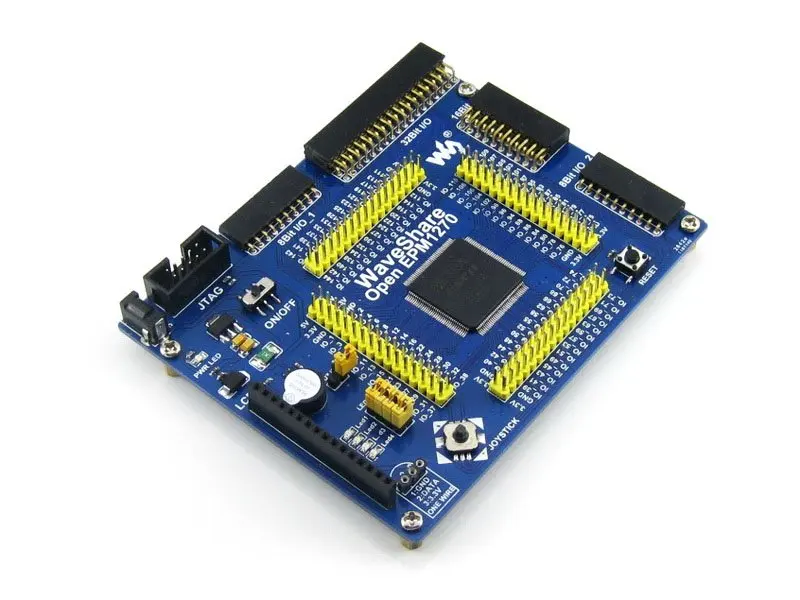

1. EPM1270:Встроенное CPLD устройство, которое имеет характеристики:
   • Рабочая частота:50 МГц
   • Рабочее напряжение:1,5-3,3 V
   • Комплект поставки:QFP144
   • Ввода/вывода:116
   • LEs:1270, эквивалентно 4000 логические элементы
   • Отладки/программирования:Джтаг
2. AMS1117-3.3:3,3 V регулятор напряжения
3. Выключатель питания
4. Индикатор питания
5. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
6. Джойстик:Пять положений
7. Кнопка сброса
8. Зуммер
9. 8 Интерфейс I/Os:Для подключения аксессуаров
10. 16 I/Os интерфейс:Для подключения аксессуаров
11. 8 Интерфейс I/Os:Для подключения аксессуаров
12. 32 I/Os интерфейс:Для подключения аксессуаров

Для интерфейса 9-12:Возможно эмулировать интерфейсы как один провод, USART, I2C, SPI, PS/2 и т. Д.

1. 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 пакет), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.

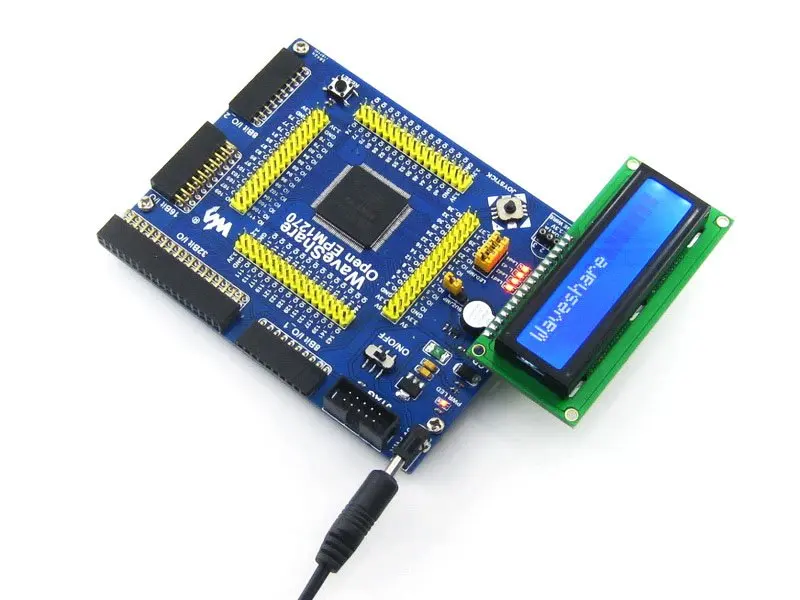

2. Жидкокристаллический характерный интерфейс:Для подключения ЖК-дисплея типа LCD1602 (5 В Синяя подсветка) в упаковке B
3. 5 V DC jack
4. JTAG интерфейс:Для программирования/отладки
5. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
6. Светодиоды джемпер
7. Зуммер джемпер

Для jumper 18-19:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

Фото

Примечание: OpenEPM1270 не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Отладки/программирования интерфейса

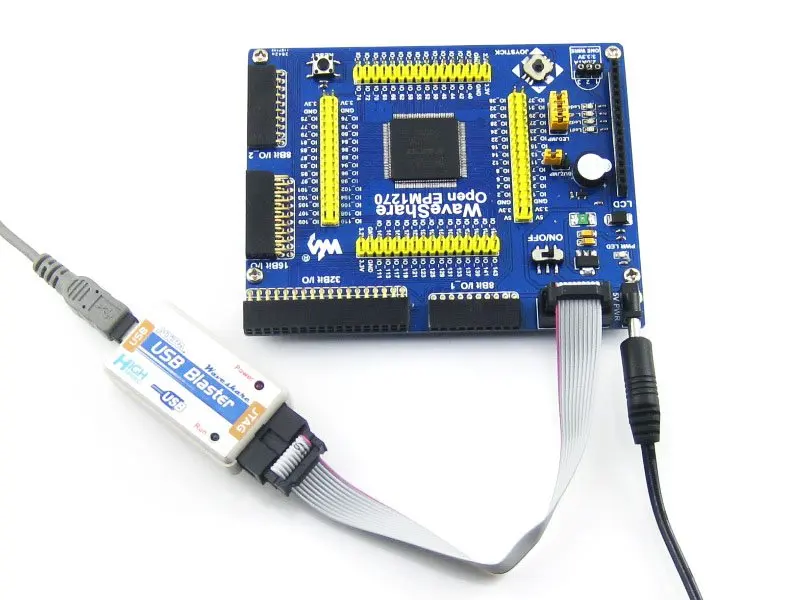

OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Джтаг заголовок

Развития ресурсы

• Сопутствующее программное обеспечение (Quaters II и т. Д.)
• Демонстрационный код (Verilog и VHDL)
• Схема (PDF)
• CPLD разработка документов (спецификации и т. Д.)
• Вики:Www.waveshare.com/wiki/OpenEPM1270

В комплект входит:

В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.

Стандартный пакет

1. OpenEPM1270 макетная плата x 1
2. 4-контактный провод х 2
3. 2-контактный провод x 2
4. Кабель питания USB x 1

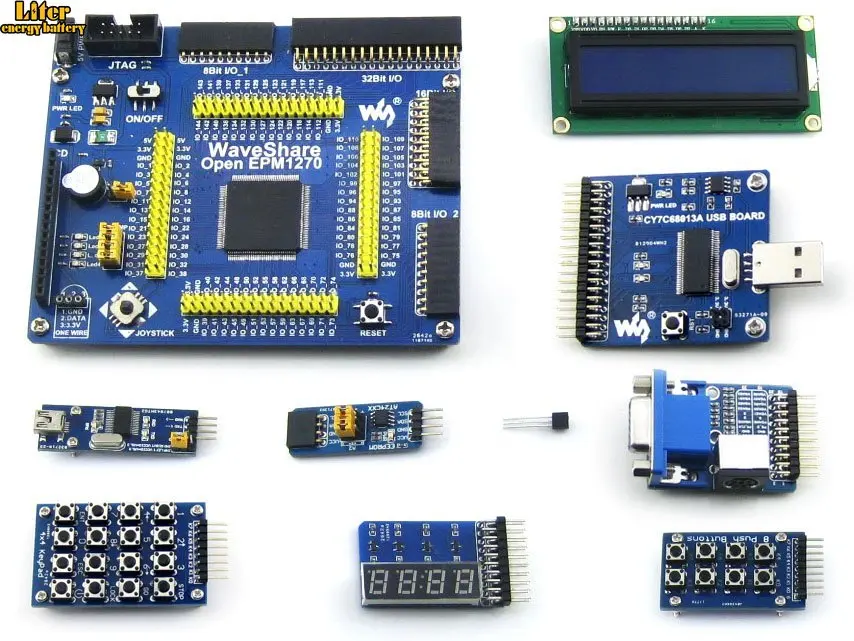

Аксессуары для досок пакетом

1. Кабель USB типа A-Mini-B x 1
2. PL2303 USB UART Board (mini) x 1
3. LCD1602 (5 В Синяя подсветка) x 1
4. AT24CXX плата EEPROM x 1
5. DS18B20 x 1
6. Плата VGA PS2 x 1
7. CY7C68013A USB плата (мини) x 1
8. Светодиодная панель 8 шт. x 1
9. 8 кнопок x 1
10. 4x4 клавиатуры x 1
