XNUCLEO-F401RE комплект разработки, поставляется с расширительным экраном IO и различными датчиками

Обзор

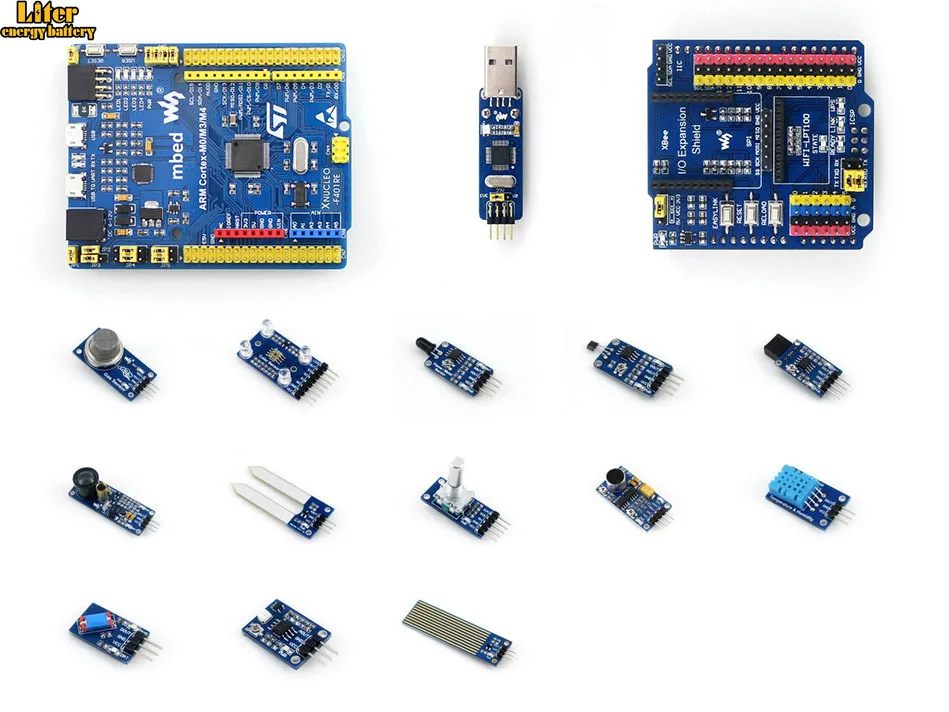

Этот комплект включает в себя:

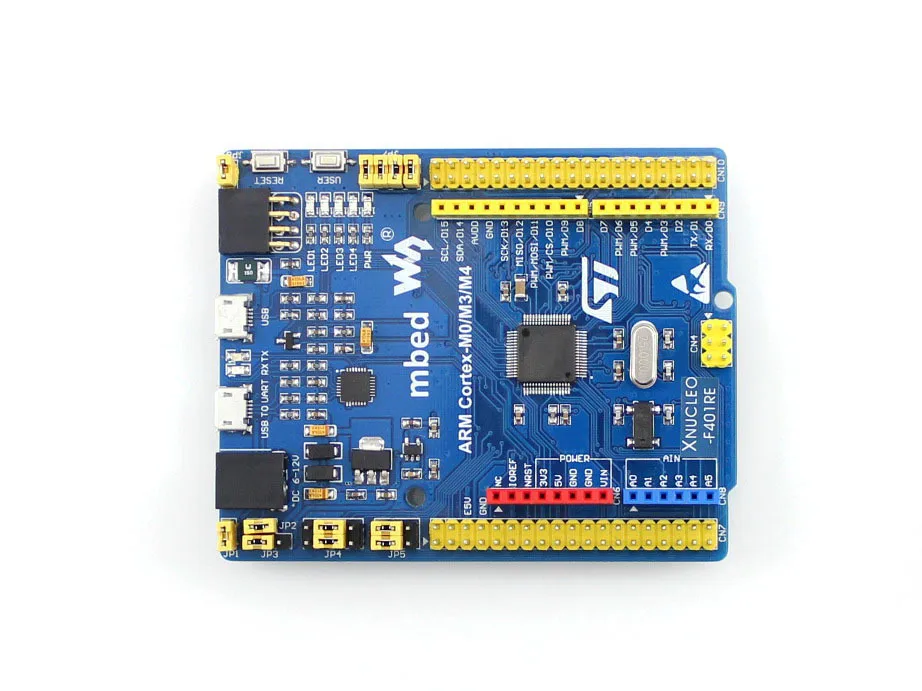

• XNUCLEO-F401RE(STM32 плата разработки, поддерживает Arduino, совместим с NUCLEO-F401RE)

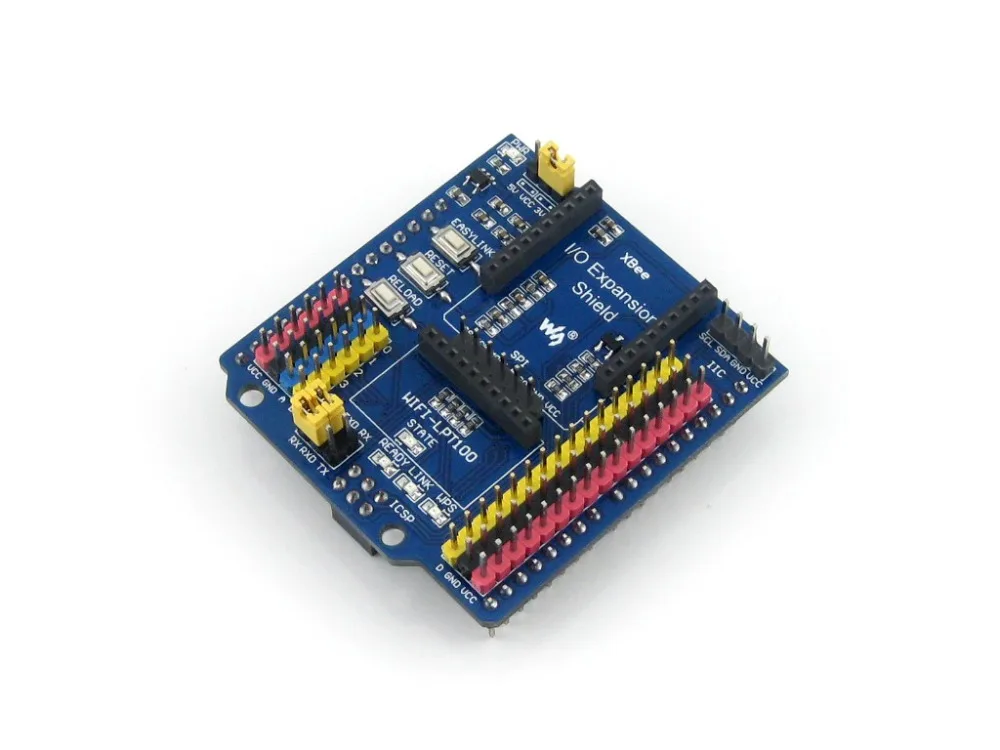

• Расширительный Щит IO(Обеспечивает интерфейсы для подключения XBee, WiFi-LPT100 и датчиков)

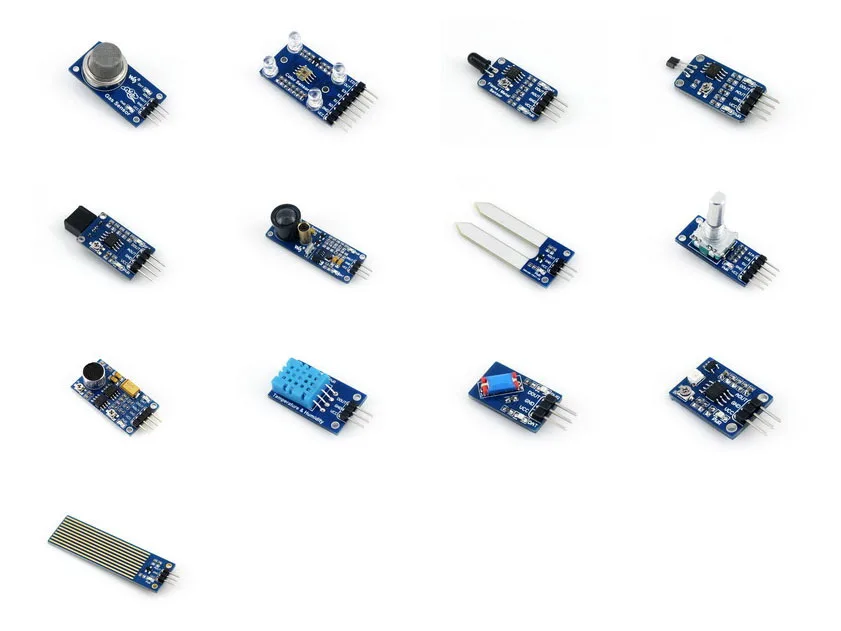

• Набор датчиков(Газ, цвет, пламя, зал, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.)

Особенности XNUCLEO-F401RE

• Совместим с NUCLEO-F401RE, встроенный Cortex-M4 микроконтроллер STM32F401RET6
• Поддержка подключения Arduino, простое подключение к различным экранам Arduino и доступ к массивным ресурсам Arduino
• Заголовки ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения
• Поддержка mbed, создание прототипа быстро с помощью mbed SDK и онлайн-инструментов
• Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения
• Поставляется с разделенным модулем ST-LINK/V2

Преимущества

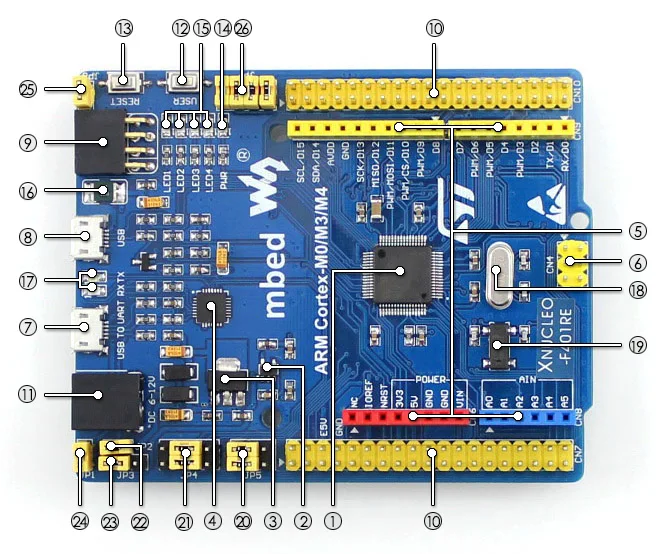

Что на XNUCLEO-F401RE

1. STM32F401RET6
   • Ядро: рука®32-битная кора™-M4
   • Рабочая частота: 84 МГц
   • Рабочее напряжение: 1,7-3,6 В
   • Упаковка: LQFP64
   • Воспоминания: 512kB Flash, 96kB SRAM
   • Интерфейсы: 1 SDIO, USB 2,0-1 шт. FS, 4 x SPI (2 x с I2S), 3 x USART, 3 x I2C
   • AD/DA: 1 x AD (12 бит, 16 каналов)
2. SPX3819M5:3,3 В регулятор напряжения
3. AMS1117-5.0:5,0 V регулятор напряжения
4. CP2102:Конвертер USB в UART
5. Разъем Arduino:Для подключения щитов Arduino
6. Интерфейс ICSP:Arduino ICSP
7. USB для UART: Для отладки
8. Usb-разъем: Интерфейс связи USB
9. SWD интерфейс:Для программирования и отладки
10. ST Морфо заголовки:Доступ к VCC, GND и всем I/Os, легкий для расширения
11. 6-12 В DC вход
12. Кнопка пользователя
13. Кнопка сброса
14. Индикатор питания
15. Пользовательский светодиод
16. 500 мА Быстрый Самовосстанавливающийся Предохранитель
17. Серийный порт Rx/Tx индикатор
18. Кристалл 8 МГц
19. Кристалл 32,768 кГц
20. Джемпер ADC/I2C
    • Короткий A и B: Arduino A4, A5 используется в качестве I2C
    • Короткий B и C: Arduino A4, A5 используется в качестве ADC
21. Джемпер UART
22. MCU тестовый джемпер:Для испытаний на низкую мощность
23. Перемычка для выбора мощности
    • Короткий 5 В и 5 В: питание от USB подключения
    • Короткий 5 В и 5 В: питание от внешнего источника питания
24. Usb-адаптер
    • Короткий Джемпер для включения
    • Откройте перемычку, чтобы отключить
25. Перемычка кнопки пользователя
    • Короткая перемычка для подключения к I/Os, используемая в коде примера
    • Откройте перемычку для подключения к другим пользовательским контактам через перемычки
26. Пользовательский светодиодный джемпер
    • Короткая перемычка для подключения к I/Os, используемая в коде примера
    • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

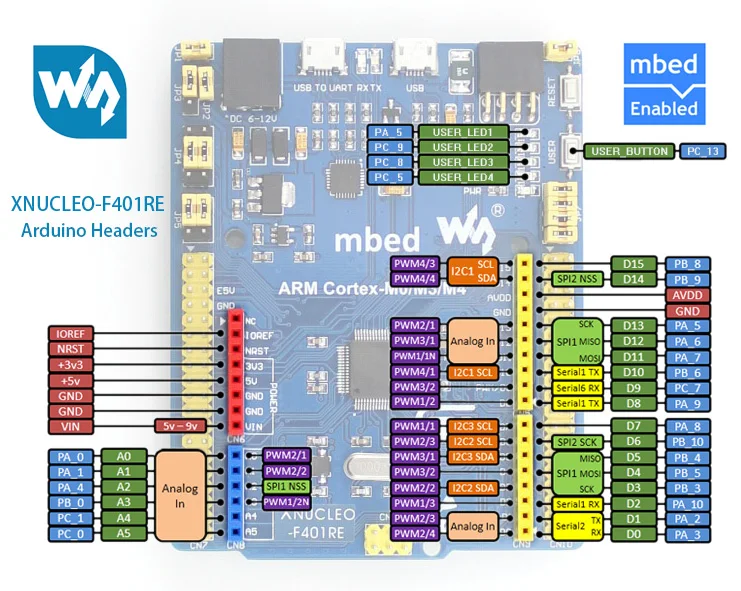

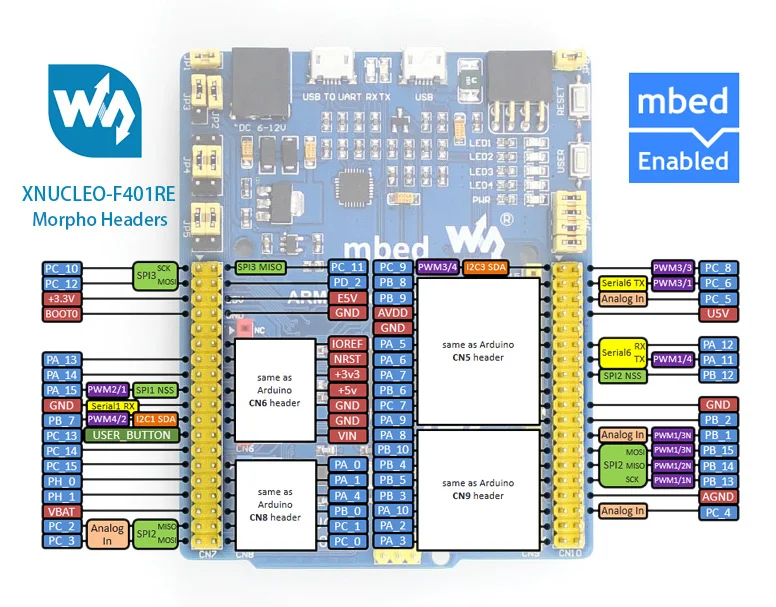

XNUCLEO-F401RE расширительные заголовки

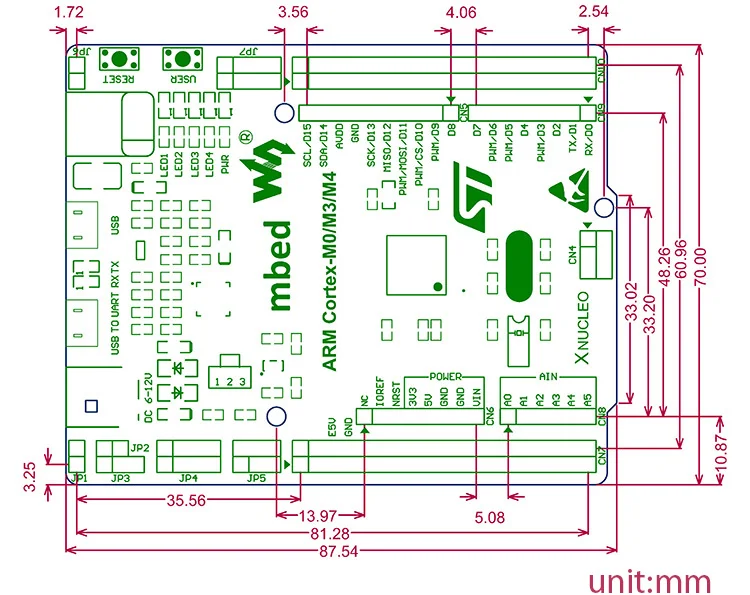

XNUCLEO-F401RE размеры

В комплект входит

1. XNUCLEO-F411RE x 1

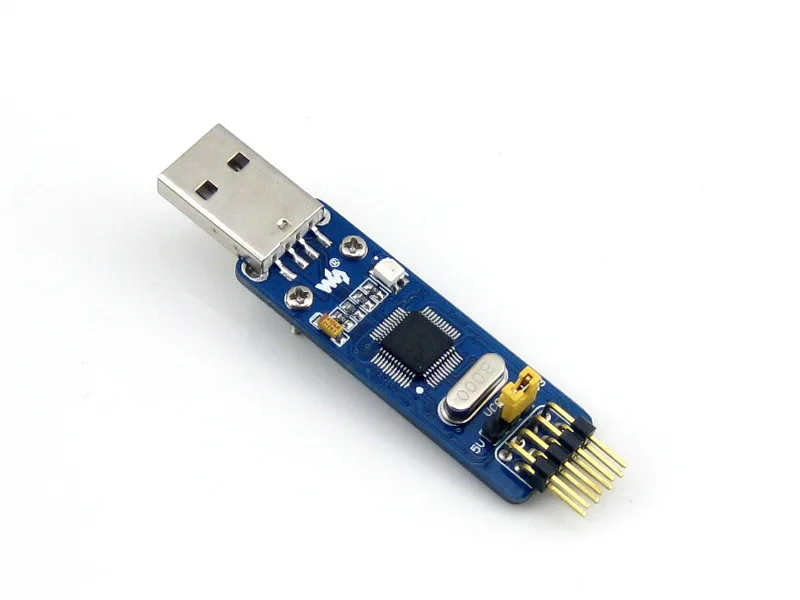

2. ST-LINK/V2 (mini) x 1

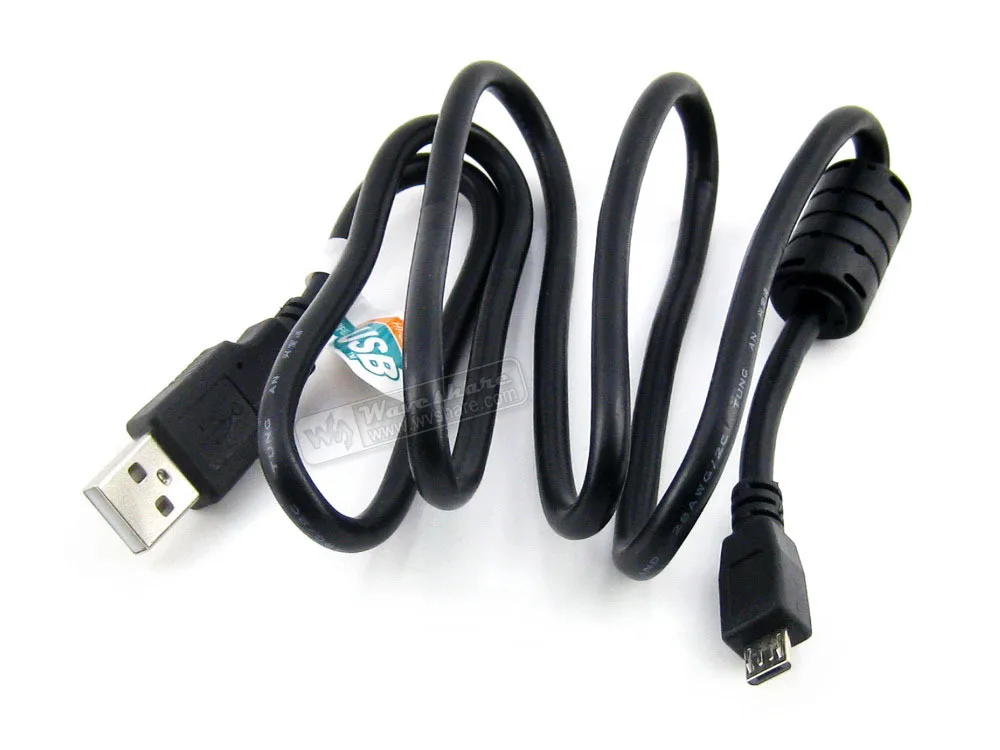

3. Разъем USB типа A для Micro B кабель x 1
4. Штепсельная Вилка USB типа A для штепсельного разъема x 1
5. Расширительный Щит IO × 1
6. Набор датчиков × 1
