Описание товара

Altera плата Cycone EP2C8Q208C8N ALTERA Cyclone II FPGA макетная + 3 2 дюймовый ЖК-дисплей 12 модулей =Altera плата Cycone EP2C8Q208C8N ALTERA Cyclone II FPGA макетная + 3 2 дюймовый ЖК-дисплей 12 модулей =Altera плата Cycone EP2C8Q208C8N ALTERA Cyclone II FPGA макетная + 3 2 дюймовый ЖК-дисплей 12 модулей =Altera плата Cycone EP2C8Q208C8N ALTERA Cyclone II FPGA макетная + 3 2 дюймовый ЖК-дисплей 12 модулей =Altera плата Cycone EP2C8Q208C8N ALTERA Cyclone II FPGA макетная + 3 2 дюймовый ЖК-дисплей 12 модулей =Altera плата Cycone EP2C8Q208C8N ALTERA Cyclone II FPGA макетная + 3 2 дюймовый ЖК-дисплей 12 модулей =Altera плата Cycone EP2C8Q208C8N ALTERA Cyclone II FPGA макетная + 3 2 дюймовый ЖК-дисплей 12 модулей =



Altera плата Cycone EP2C8Q208C8N ALTERA Cyclone II FPGA развитию + 3,2 дюймов ЖК-дисплей + 12 модули = OpenEP2C8-C посылка A

Плата разработки FPGA предназначена для серии ALTERA Cyclone II, имеет встроенную EP2C8 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

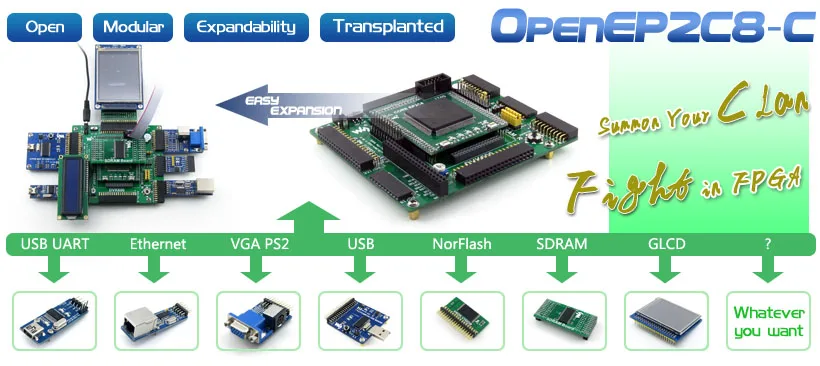

EP2C8 development board

Обзор

OpenEP2C8-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP2C8.

OpenEP2C8-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone II series FPGA. OpenEP2C8-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнском доске

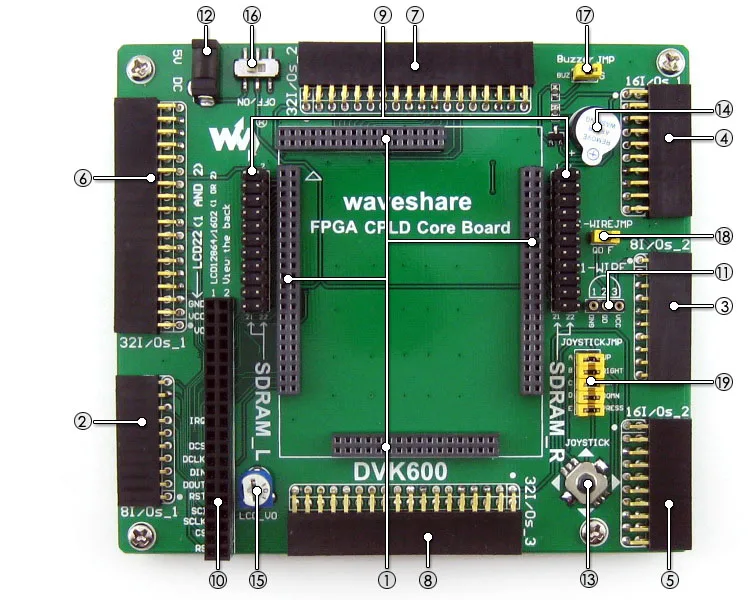

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. SDRAM (синхронное динамическое ОЗУ) интерфейс
    • Для подключения платы аксессуаров SDRAM
    • Также работает как FPGA CPLD разъемы расширения
  2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. 5V DC jack
  5. Джойстик:Пять положений
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  8. Мощность переключатель
  9. Зуммер джемпер
  10. Одно-провода соединительные
  11. Джойстик джемпер

Для джемперов 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '(8) 32I/Os_3' не подключен.

Что на CoreEP2C8

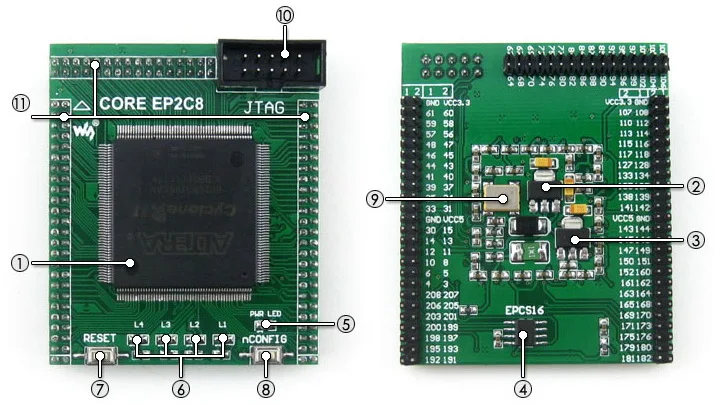

EP2C8Q208C8N core board on board resource

  1. EP2C8Q208C8N:Устройство ALTERA Cyclone II FPGA с функциями:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 в ~ 3,465 в
    • Посылка:QFP208
    • Ввода/вывода:138
    • LEs:8K из нержавеющей стали
    • Оперативная память:165kb
    • PLLs: 2
    • Отладки/программирования:Поддержка jtag
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-1.2,1,2 V регулятор напряжения
  4. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  5. Мощность индикатор
  6. Светодиоды
  7. Кнопка сброса
  8. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  9. 50 м активный кристаллический осциллятор
  10. JTAG интерфейс:Для отладки/программирования
  11. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фото

FPGA Development Board

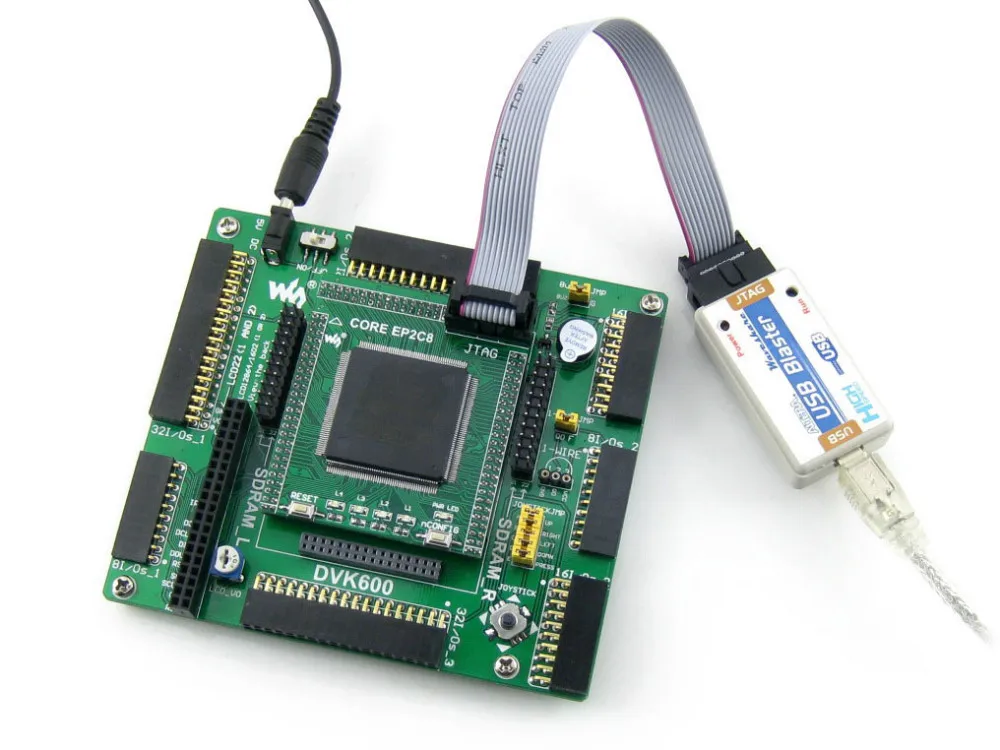

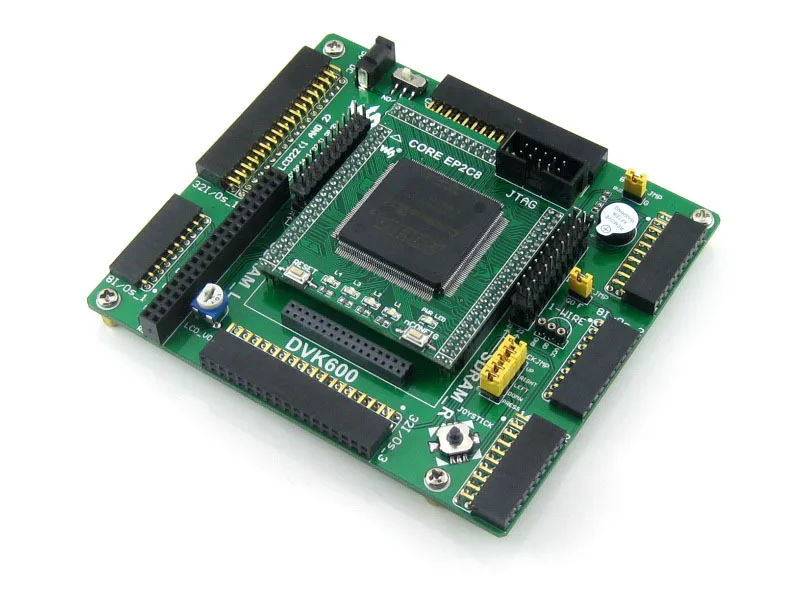

OpenEP2C8-C макетная плата FPGA Development Board
OpenEP2C8-C макетная плата FPGA Development Board
OpenEP2C8-C панель для разработки FPGA Development Board

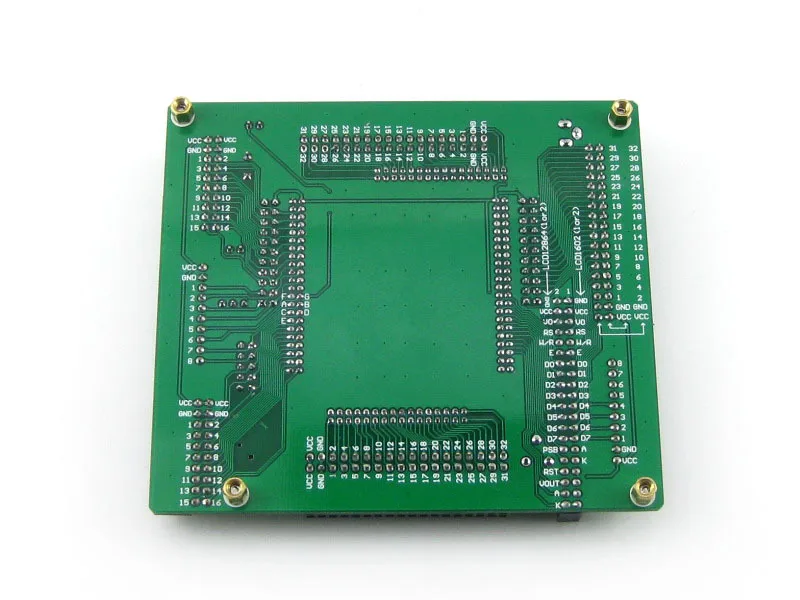

Материнская плата печатная плата для DVK600 FPGA Core Board

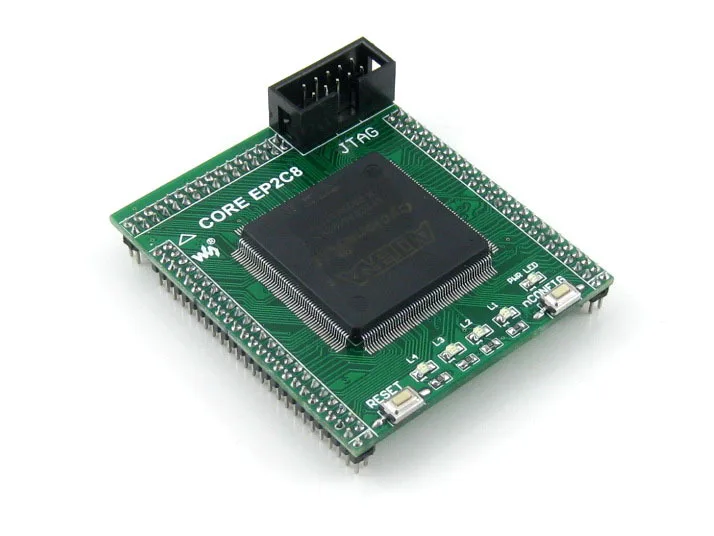

FPGA основной плате CoreEP2C8 FPGA Core Board
FPGA основной плате CoreEP2C8
Подключение к различные периферийные устройства touch screen LCD
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к RS232 доска RS485 Board
Подключение к RS485 доска PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 SEG светодиодный плате 8 Push Buttons
Подключение к 8 кнопкам 5 IO Keypad
Подключение к 5 клавиатуре IO 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата EEPROM Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к DataFlash доска Ethernet Board
Подключение к сети Ethernet CY7C68013A USB Board
Подключение к USB плате CY7C68013A NRF24L01 RF Board
Подключение к NRF24L01 RF плате Micro SD Storage Board
Подключение к плате для хранения Micro SD VGA PS2 Board
Подключение к плате VGA PS2 SDRAM Board
Подключение к SDRAM доска SDRAM Board
Подключение к SDRAM доска Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP2C8-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP2C8-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI     √
SD карта Флэш-память SPI     √
H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный     √
PCF8563 РТК I2C     √
DS18B20 Температура датчик 1-проводной √ √ √
SP3232 Последовательной связи UART √ √ √
SP3485 Последовательной связи UART √ √ √
PL2303 USB UART UART √ √ √
FT245 Usb-fifo Параллельный     √
CY7C68013A USB устройство Ввода/вывода   √
ENC28J60 Ethernet controller SPI     √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
PS/2 клавиатуры Вход устройства PS/2 √   √
Одной кнопки Вход устройства ---- √ √ √
4x4 клавиатуры Вход устройства 8I/Os √ √ √
Джойстик Вход устройства 5I/Os √ √ √
Светодиодный Дисплей устройства ---- √ √ √
8 SEG светодиодный Дисплей устройства 13I/Os √ √ √
Монитор с видеографической матрицей Дисплей устройства VGA √ √
Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √
Графический ЖК-дисплей Дисплей устройства 11I/Os √
2,2 дюймовый многоцветный ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода SPI     √
3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     √

Отладки/программирования Интерфейс

Плата разработки OpenEP2C8-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-код Название сигнала Описание продукта:
1 TCK Часы сигнала
2 GND Заземления сигнала
3 TDO Данных от устройства
4 VCC (многоцел) Цель источника питания
5 TMS Джтаг государственного управления машиной
6 NC Без подключения
7 NC Без подключения
8 NC Без подключения
9 TDI Данные устройства
10 GND Заземления сигнала

Джтаг заголовок

10-pin JTAG header pinout

Развития ресурсы

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)

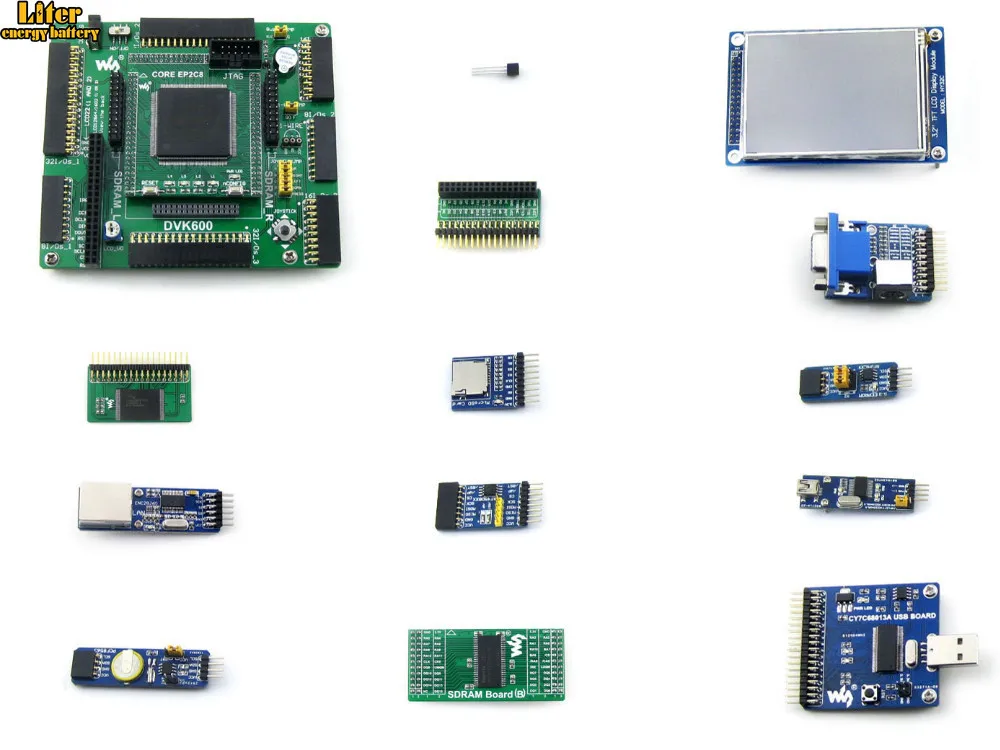

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылка

  1. OpenEP2C8-C макетная плата x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод x 2
  4. Кабель питания от USB-х
1 2 3 4

Аксессуар Панели посылка

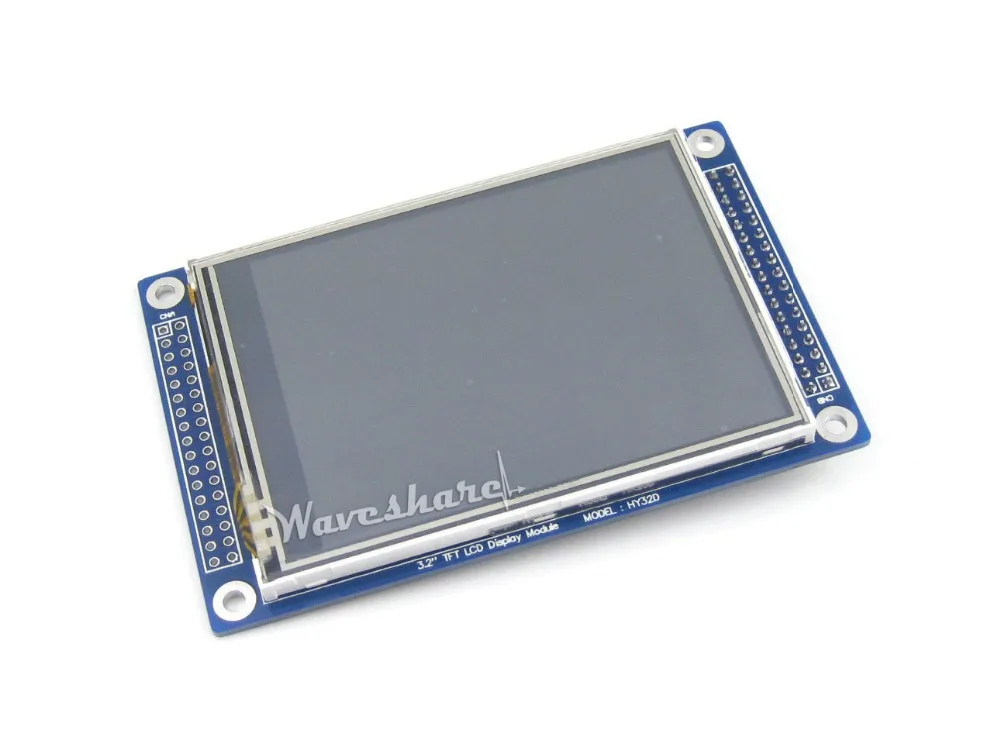

  1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
  2. 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.
  3. Плата VGA PS2 x 1
  4. PL2303 USB UART Board (mini) x 1
  5. NorFlash Board (B) x 1
  6. SDRAM доска (B) x 1
  7. Плата для хранения Micro SD x 1
  8. AT45DBXX DataFlash Board x 1
  9. FM24CLXX Фрам доска x 1
  10. CY7C68013A USB плата (мини) x 1
  11. ENC28J60 плата Ethernet x 1
  12. PCF8563 RTC плата x 1
  13. DS18B20 x 1
  14. Usb-разъем типа A для мини-кабеля типа B x 1
1 2 3 4 5 6 7 8 9 10 11 12 13 14
