Описание



Altera Cyclone Board EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA Development Board + 19 комплектов аксессуаров, Поддержка JTAG

Плата разработки FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную систему EP3C16 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

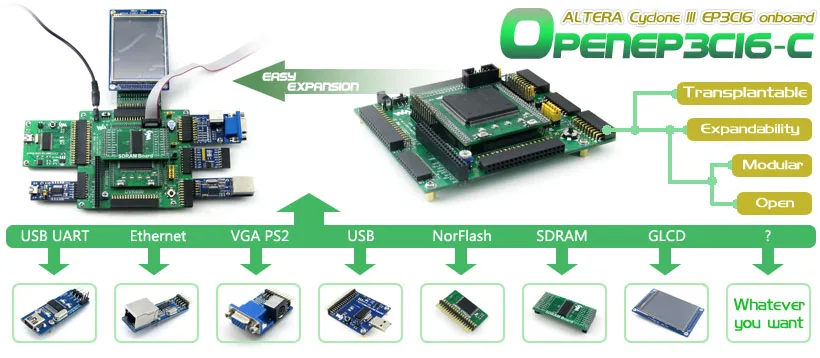

OpenEP3C16-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP3C16.

OpenEP3C16-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C16-C позволяет легко и быстро начать дизайн с процессором Nios II.

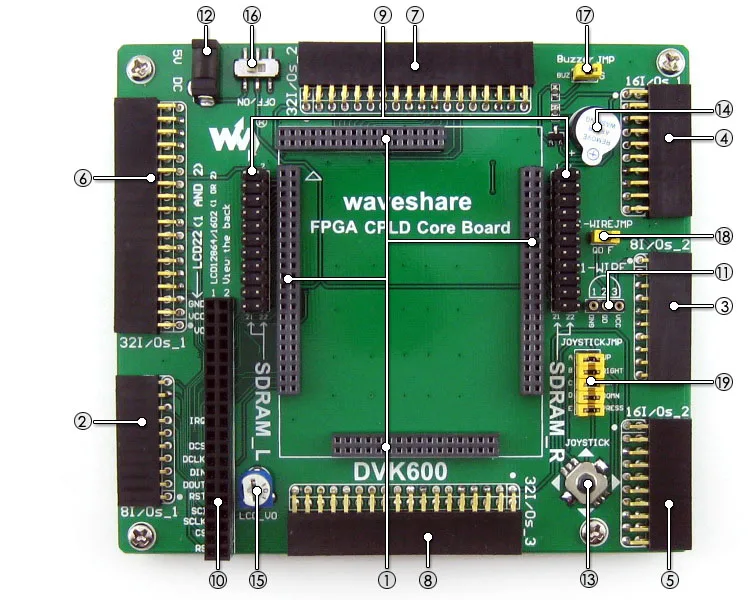

Что на материнском доске

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. Интерфейс SDRAM
    • Для подключения платы аксессуаров SDRAM
    • Также работает как FPGA CPLD разъемы расширения
  2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. 5 V DC jack
  5. Джойстик:Пять позиций
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  8. Выключатель питания
  9. Перемычка зуммера
  10. Перемычка с одним проводом
  11. Перемычка для джойстика

Для джемперов 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

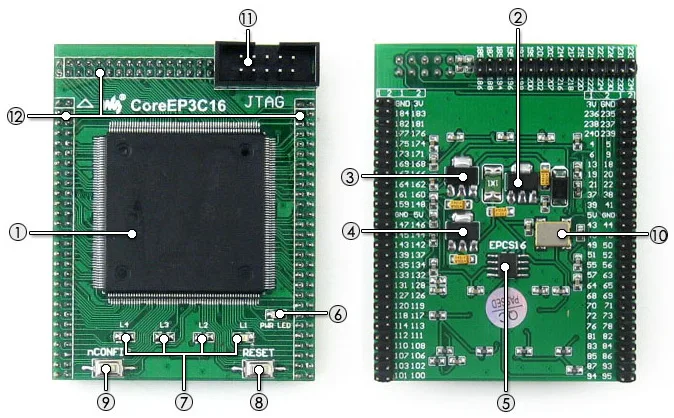

Что на CoreEP3C16

  1. EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,465 в
    • Упаковка:QFP240
    • I/Os:136
    • LEs:15408
    • RAM:504кб
    • PLLs: 4
    • Отладка/программирование:поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Кнопка сброса
  9. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. 50 м активный кристаллический осциллятор
  11. Интерфейс JTAG:Для отладки/программирования
  12. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

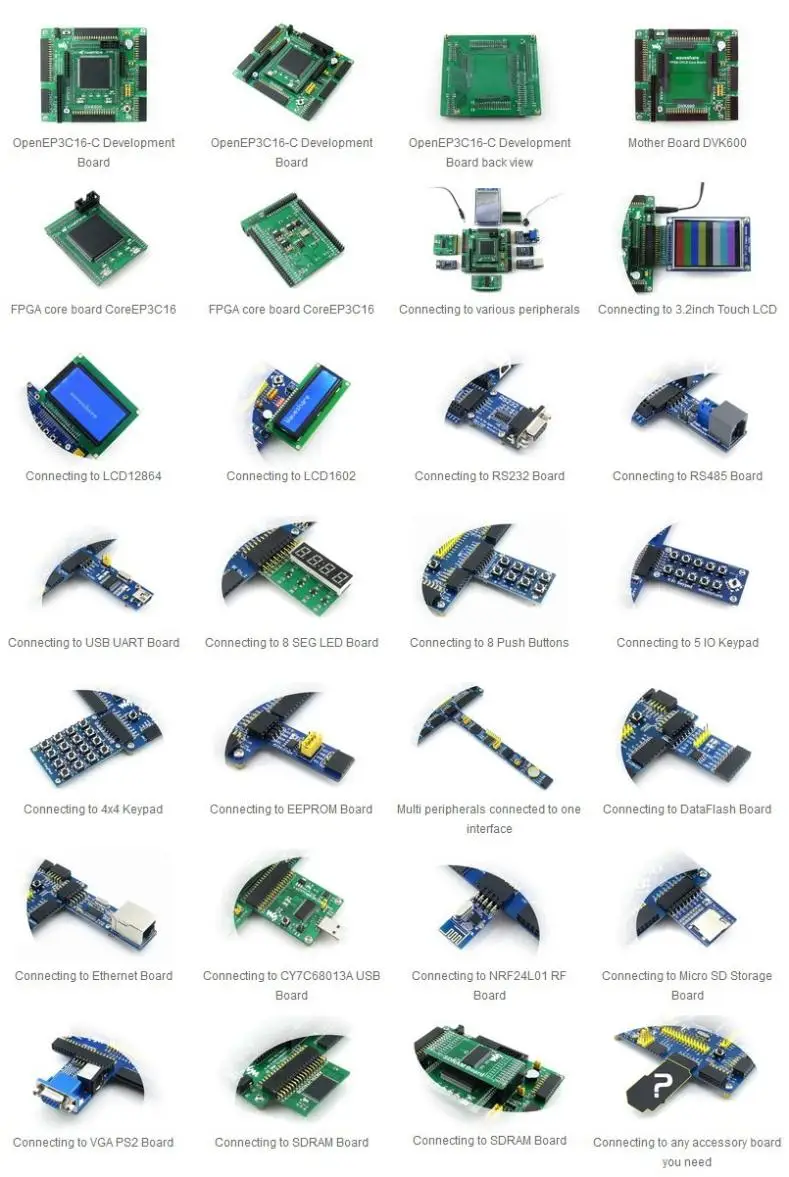

Фотографии

Примечание: OpenEP3C16-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP3C16-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI     √
Sd-карта Вспышка SPI     √
H57V1262GTR SDRAM Параллельный     √
PCF8563 RTC I2C     √
DS18B20 Датчик температуры 1 провод √ √ √
SP3232 Серийное общение UART √ √ √
SP3485 Серийное общение UART √ √ √
PL2303 USB для UART UART √ √ √
FT245 USB TO FIFO Параллельный     √
CY7C68013A Usb-устройство I/Os   √
ENC28J60 Контроллер Ethernet SPI     √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
Клавиатура PS/2 Входное устройство PS/2 √   √
Одиночные кнопки Входное устройство ---- √ √ √
4x4 клавиатуры Входное устройство 8I/Os √ √ √
Джойстик Входное устройство 5I/Os √ √ √
Светодиод Демонстрационное устройство ---- √ √ √
8 светодиодов Демонстрационное устройство 13I/Os √ √ √
Монитор VGA Демонстрационное устройство VGA √ √
Персональный ЖК-дисплей Демонстрационное устройство 11I/Os √ √
Графический ЖК-дисплей Демонстрационное устройство 11I/Os √
3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     √

Интерфейс отладки/программирования

Плата разработки OpenEP3C16-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Штырь Название сигнала Описание
1 TCK Сигнал часов
2 GND Сигнал заземления
3 TDO Данные от устройства
4 VCC (TRGT) Целевой источник питания
5 TMS JTAG state machine control
6 NC Нет подключения
7 NC Нет подключения
8 NC Нет подключения
9 TDI Данные для устройства
10 GND Сигнал заземления

Надпись JTAG

Ресурсы для развития

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/OpenEP3C16-C

В комплект входит

Вес:0,559 кг

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка

  1. OpenEP3C16-C макетная плата x 1
  2. 4-контактный провод x 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
1  2  3  4

Комплект аксессуаров для досок

  1. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
  2. 3,2-дюймовый ЖК-адаптер (B) x 1
  3. Плата VGA PS2 x 1
  4. PL2303 USB UART Board (mini) x 1
  5. NorFlash Board (B) x 1
  6. Sdram доска (B) x 1
  7. Плата для хранения Micro SD x 1
  8. AT45DBXX DataFlash Board x 1
  9. FM24CLXX Фрам доска x 1
  10. CY7C68013A USB плата (мини) x 1
  11. ENC28J60 плата Ethernet x 1
  12. PCF8563 RTC плата x 1
  13. DS18B20 x 1
  14. LCD12864 (3,3 В Синяя подсветка) x 1
  15. LCD1602 (3,3 В Синяя подсветка) x 1
  16. FT245 USB плата FIFO (mini) x 1
  17. Светодиодная панель 8 шт. x 1
  18. 8 кнопок x 1
  19. 4x4 клавиатуры x 1
  20. Usb-разъем типа A для мини-кабеля типа B x 1
1  2  3  4  5  6  7  8  9  10 11 12 13 14 15 16 17 18 19 20
