Описание товара

2 шт./лот USB Blaster V2 скачать кабель ALTERA FPGA CPLD программист отладчик для Altera Cyclone & MAX2 шт./лот USB Blaster V2 скачать кабель ALTERA FPGA CPLD программист отладчик для Altera Cyclone & MAX2 шт./лот USB Blaster V2 скачать кабель ALTERA FPGA CPLD программист отладчик для Altera Cyclone & MAX2 шт./лот USB Blaster V2 скачать кабель ALTERA FPGA CPLD программист отладчик для Altera Cyclone & MAX

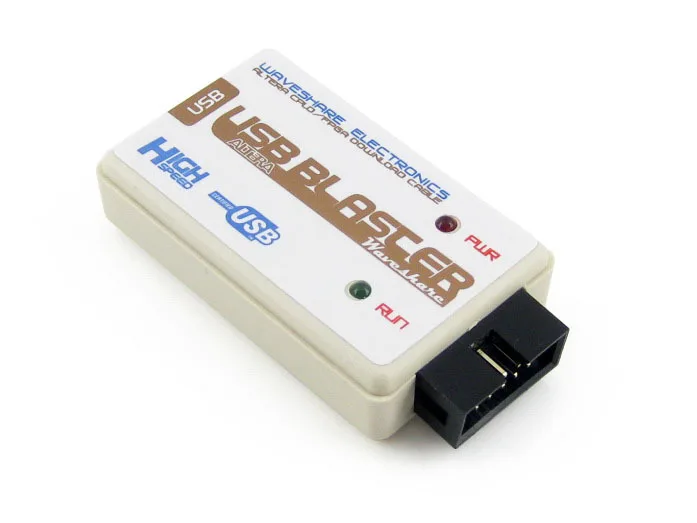

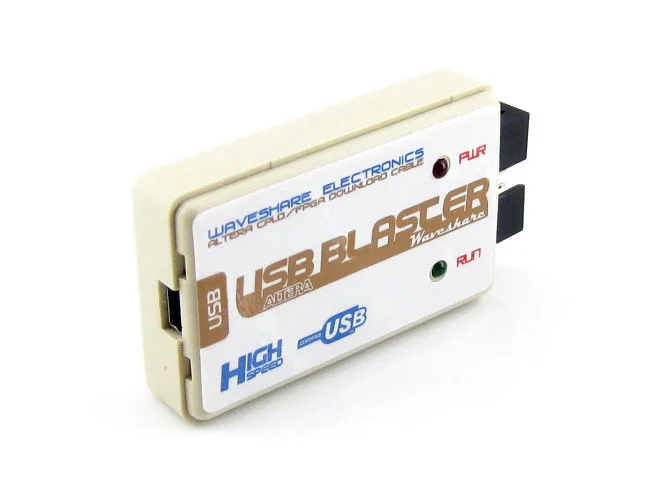

2 шт./лот USB Blaster V2 скачать кабель ALTERA FPGA CPLD USB Blaster программист отладчик для Altera Cyclone & MAX от Waveshare



USB Blaster скачать кабель предназначен для ALTERA FPGA, CPLD, активных последовательных конфигурационных устройств и усовершенствованных конфигурационных устройств, подключение USB 2,0 к ПК и JTAG, как, PS к целевому устройству.

Описание

Загрузочный кабель USB Blaster подключает usb-порт на хост-компьютере к Altera®FPGA устанавливается на печатную плату. Кабель передает данные конфигурации от ПК к стандартному 10-контактному заголовку, подключенному к FPGA. Вы можете использовать usb-кабель Blaster для циклической загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства.

Он поддерживает все устройства серии ALTERA FPGA/CPLD, активные последовательные устройства конфигурации, улучшенные устройства конфигурации и поддерживает AS, PS, JTAG три режима загрузки.


Ключевые особенности

  • Производительность
    • Поддерживает устройства ALTERA общей серии FPGA/CPLD.
    • Поддерживает активные последовательные устройства конфигурации серии ALTERA.
    • Поддерживает устройства повышенной конфигурации серии ALTERA.
    • Поддерживает три режима загрузки AS, PS, JTAG.
    • Высокоскоростной, стабильный и внутренний дизайн FT245R + CPLD.
    • Поддерживает программируемое напряжение 1,2-5 В.
    • Поддерживает встроенный логический анализатор SignalTap II.
    • Поддерживает Nios II встроенного процессора связи и отладки.
  • Поддерживаемое программное обеспечение
    • Quartus II интегрированная среда развития.
    • Интегрированная среда разработки NIOS II IDE.
    • NIOS II EDS интегрированная среда разработки.
  • Поддерживаемые устройства
    • CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. Д.
    • FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1 K, APEX 20 K и FLEX 10 K и т. Д.
    • Активные последовательные устройства конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. Д.
    • Усовершенствованные устройства конфигурации, включая: EPC1, EPC4 и т. Д.
  • Другие особенности
    • Высокая скорость загрузки: FT245 + CPLD + 244, близко к оригиналу ALTERA USB Blaster.
    • Скорость загрузки в 1-3 раза быстрее, чем у других схем, таких как 68013 или C8051F.
  • Подключается к ПК
    • Подключение к компьютеру через интерфейс USB 2,0.
  • Подключается к целевой плате
    • Подключение целевой платы через JTAG, AS, PS интерфейсы. На рисунке 1, 2 и 3 ниже показана информация о заголовках различных интерфейсов.
    Рис. 1.Надпись JTAG
    JTAG header pinout Рис. 2.Как pinout заголовка
    AS header pinout Рис. 3.Ps-коннектор
    PS header pinout
  •

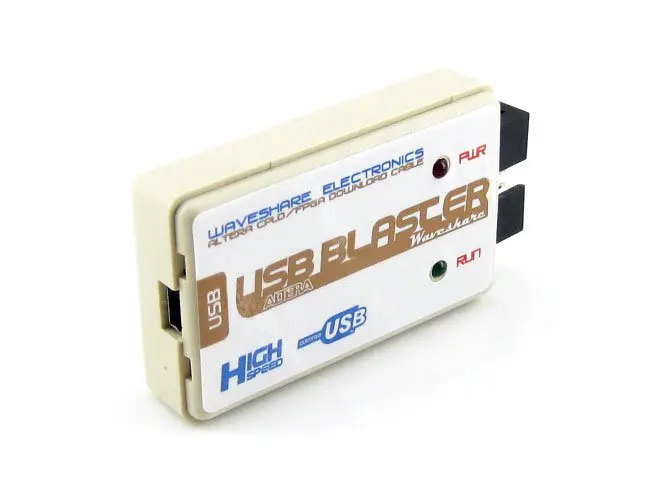

Фотографии



Состояние светодиода

  • Красный светодиод: индикатор питания
  • Зеленый светодиод: индикатор сигнала, светодиод включен во время загрузки/программирования



Загрузка

Ресурсы для развития:Руководство пользователя, программное обеспечение и т. Д.
Вики:Www.wav eshare.com/wiki/USB_Blaster_V2

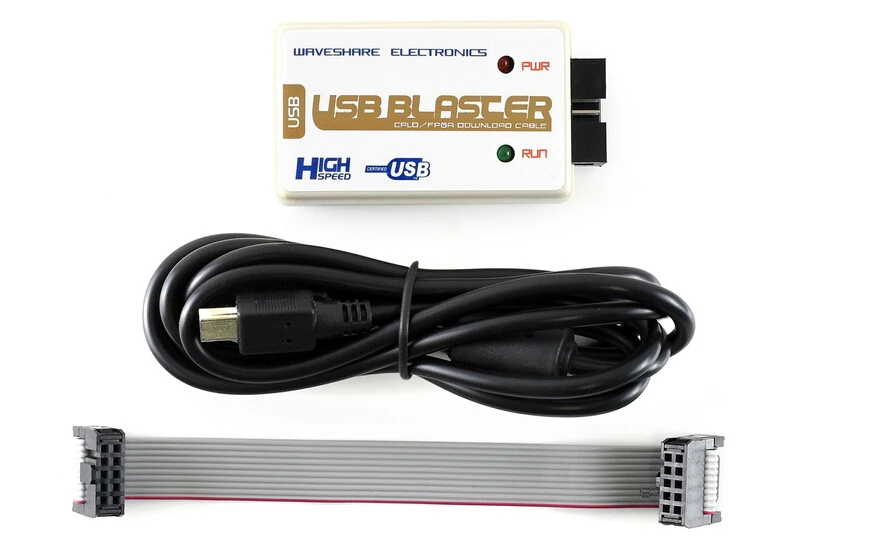

В комплект входит

  1. Вес:0,102 кг

    1. USB Blaster V2 × 1
    2. USB кабель × 1
    3. 10-контактный кабель × 1



2
