Описание товара

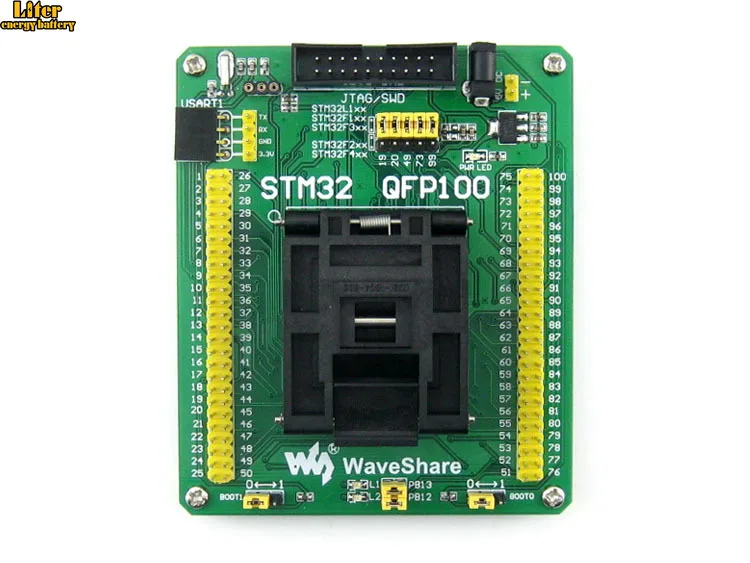

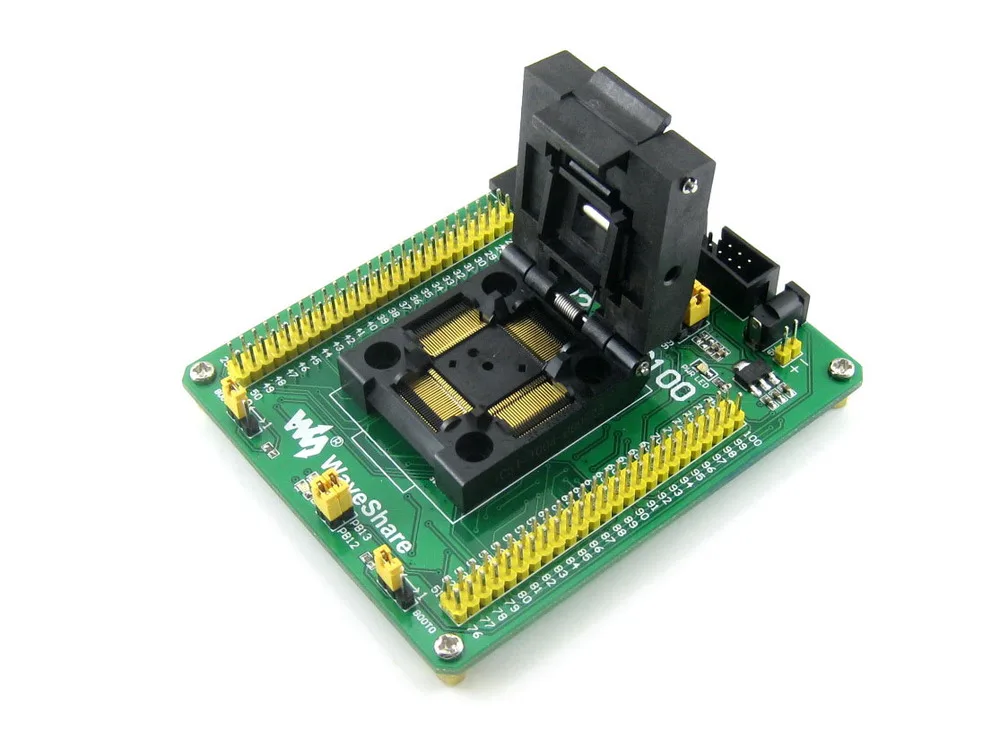

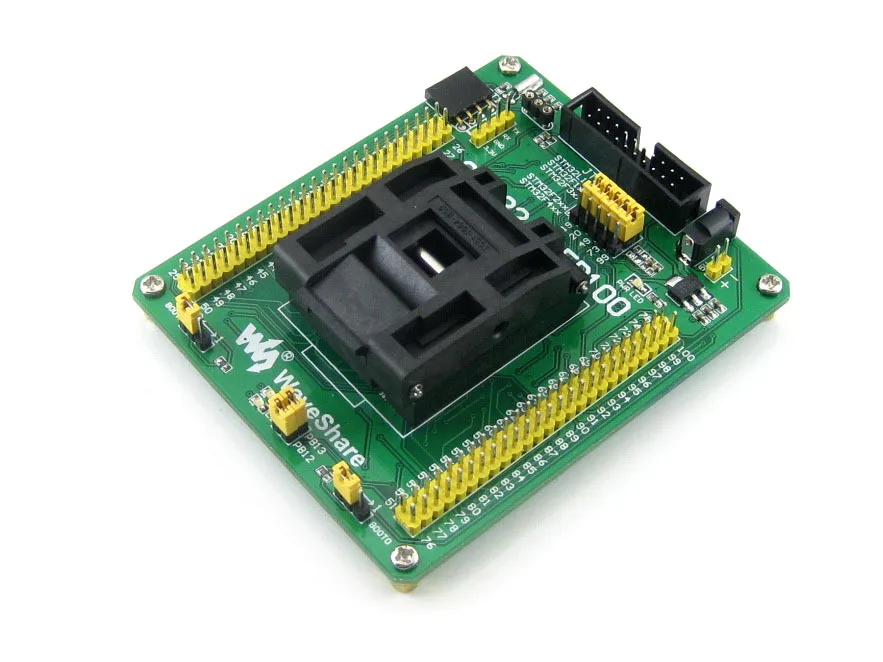

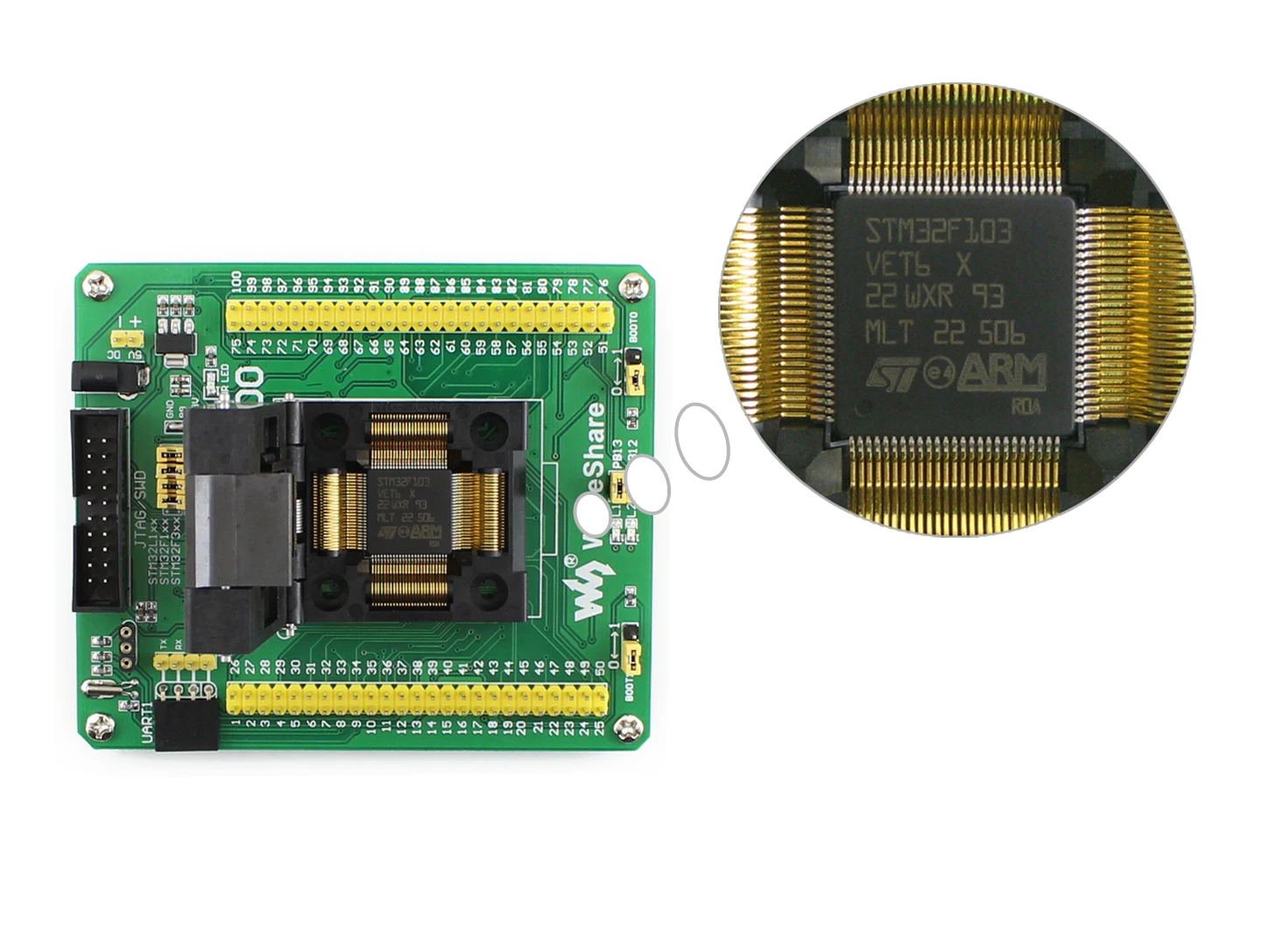

QFP100 LQFP100 QFP STM32F2 STM32F4 STM32 IC тестовая розетка программирующий Адаптер 0,5 Шаг Бесплатная доставка
Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP100 (0,5 мм шаг) посылка
Особенности
- 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний с украшением в виде кристаллов может быть подключен через разъем на плате для системы часы
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодный индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
- Все булавки MCU доступны для расширения разъемов
- Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства
STM32 микроконтроллер в QFP100 (0,5 мм шаг) посылка с совместимыми pinouts:
- STM32L1xxV серии (STM32L151VB, STM32L152VB и т. д.)
- Серия STM32F1xxV (STM32F103VE, STM32F100VE и т. д.)
- Серия STM32F2xxV (STM32F207VC, STM32F215VC и т. д.)
- STM32F3xxV серии (STM32F303VC, STM32F373VB и т. д.)
- STM32F4xxV серии (STM32F407VG, STM32F415VG и т. Д.)
Конфиг бортовой"Выбор устройства джемперы"В соответствии с устройством для того, чтобы быть запрограммирован.

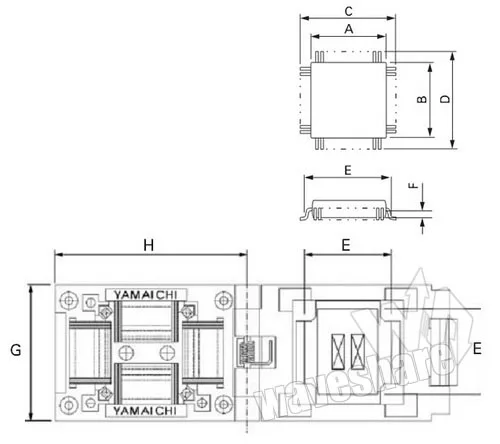

Контур и размеры
Единица измерения: мм
| Номер изделия: | Шаг | Контакты | Применимые размеры ИС (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-1004-809 | 0,5 | 100 | 14 × 14 | 16 × 16 | 15,3 | - | 39 × 39 |
 |
|||||||

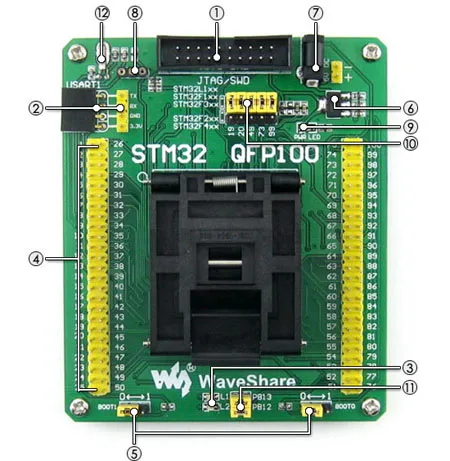

Фото

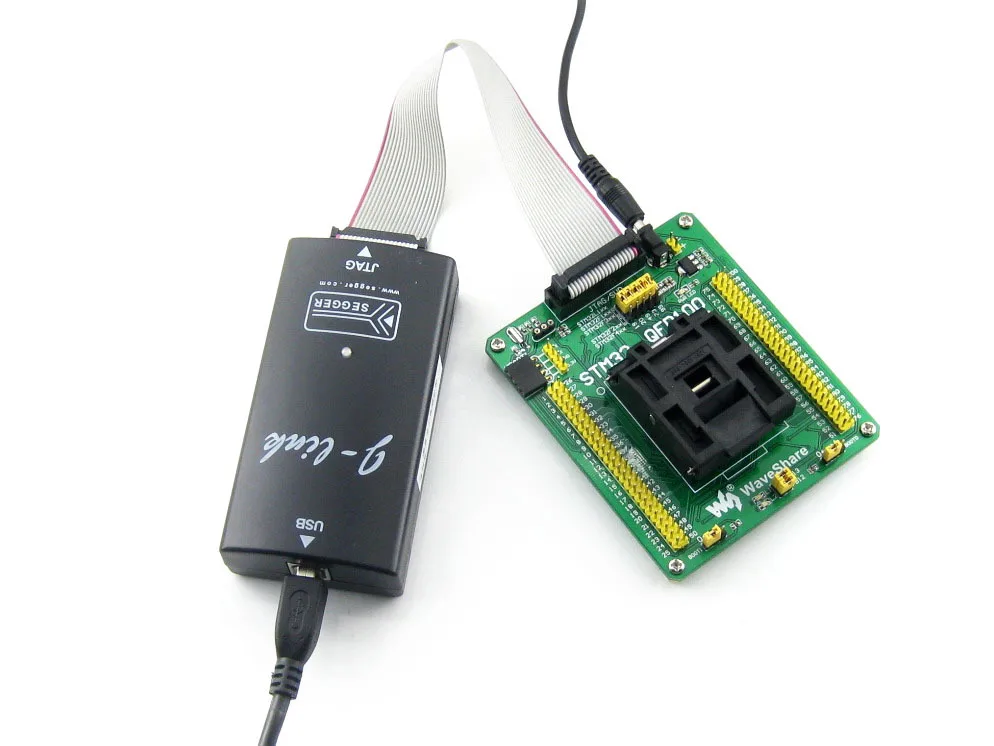

- JTAG/SWD порт
- Для программирования/отладки/тестирования
- Совместимость с ST-LINK / J-LINK / ULINK2 / STX-RLINK

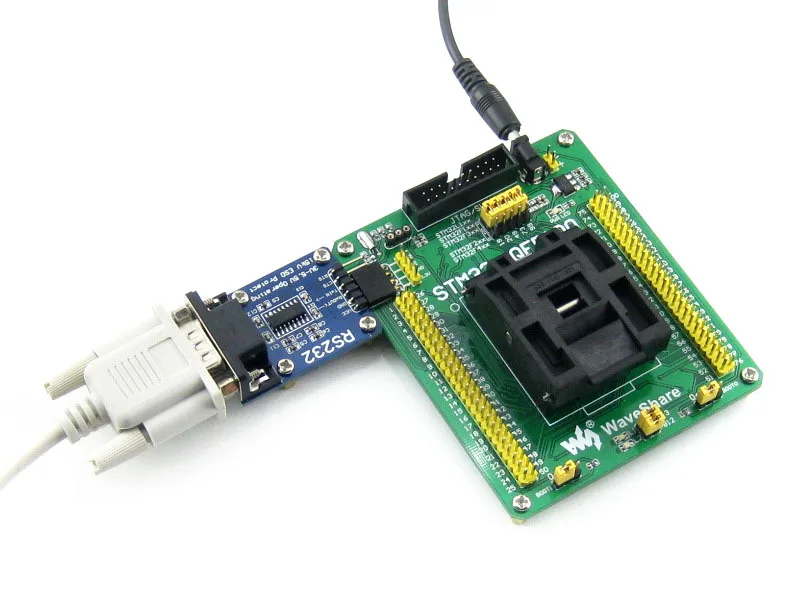

- USART1 порт
- Поддерживает ISP и/или последовательный порт отладки
- Светодиодный индикаторы
- Для быстрого тестирования
- Штыревые разъемы подключен к булавки MCU
- Четко обозначенные со встроенным знаки
- Отлично подходит для тестирования и дальнейшего расширения
- Режим загрузки конфигурации
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 V Встроенный регулятор
- AMS1117-3.3
- 5 в вход питания
- Разъем постоянного тока или 2-штыревой разъём
- Внешний Кристалл гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Мощность индикатор
- Выбор устройства джемперы
- Короткий верх заголовки для STM32L1xx / STM32F1xx / STM32F3xx
- Короткие нижней головки для STM32F2xx / STM32F4xx
- Светодиодный джемперы
- Короткие Джемперы для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
- 32,768 K кристалл (на нижней стороне)
- Для внутреннего часы реального времени с калибровки

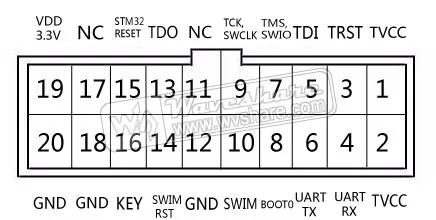

JTAG/SWD разъем раскладка клавиатуры
В STM32-QFP100 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем раскладка клавиатуры

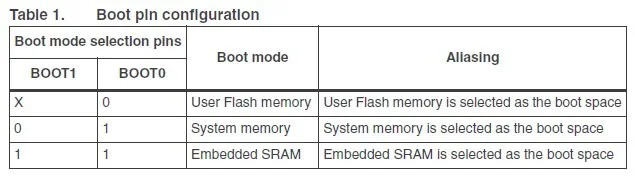

Режим загрузки конфигурации
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схема и т. д.
Вики:Www.wav eshare.com/wiki/STM32-QFP100
Посылка содержит
- STM32-QFP100 × 1 шт.
- USB кабель питания × 1 шт.
