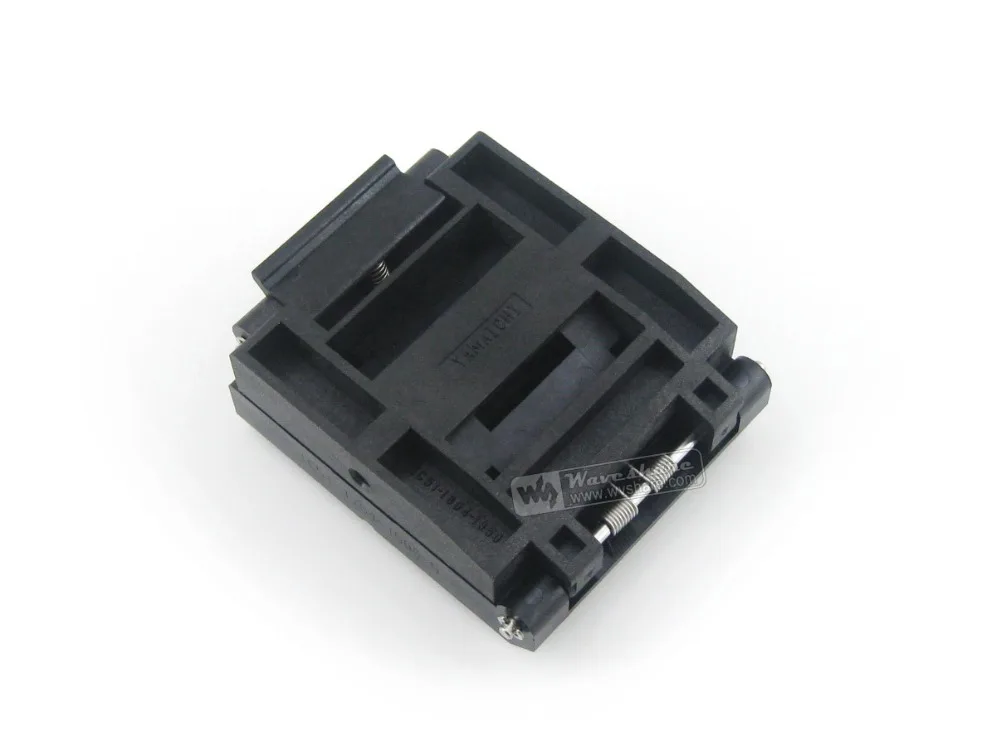

Yamaichi IC Test & Burn-in Socket для QFP176/TQFP176/FQFP176/PQFP176 пакет | Компьютеры и офис
11 984,40 руб.
Новое поступление

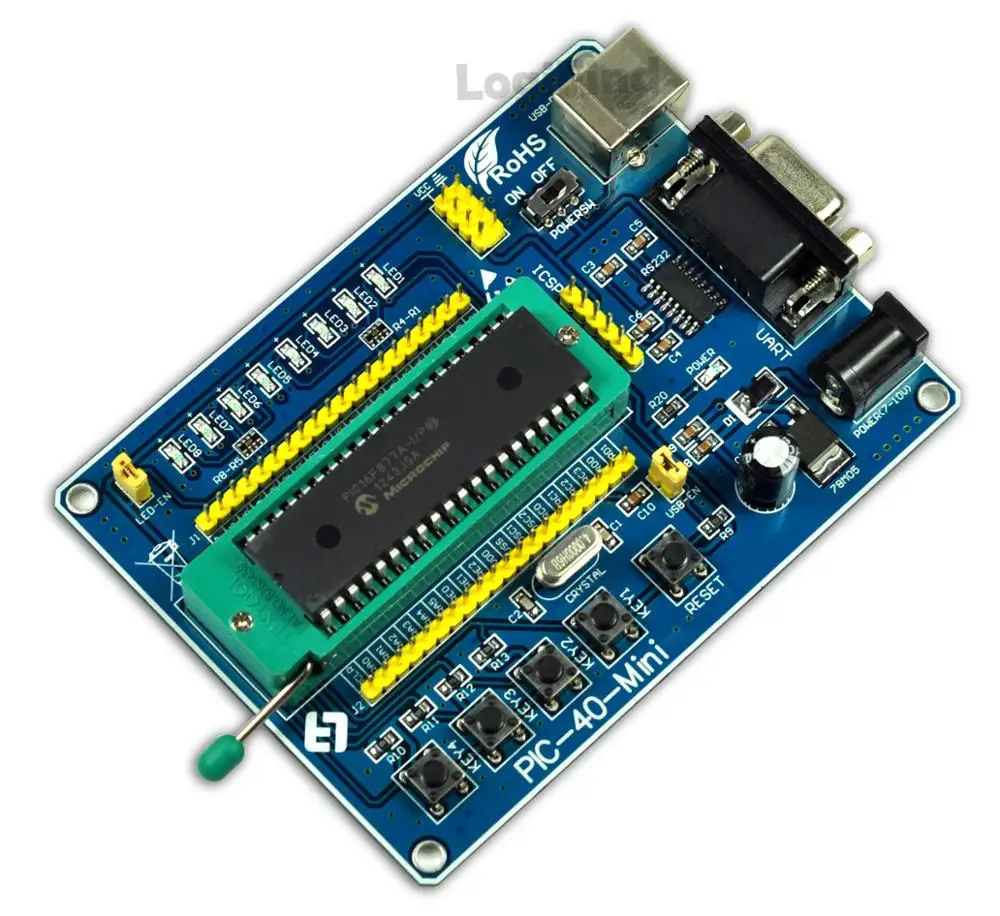

Макетная плата PIC/обучающая доска PIC/PIC-40-MINI с чипом PIC18F4550 USB development | Компьютеры и
1 447,32 руб.

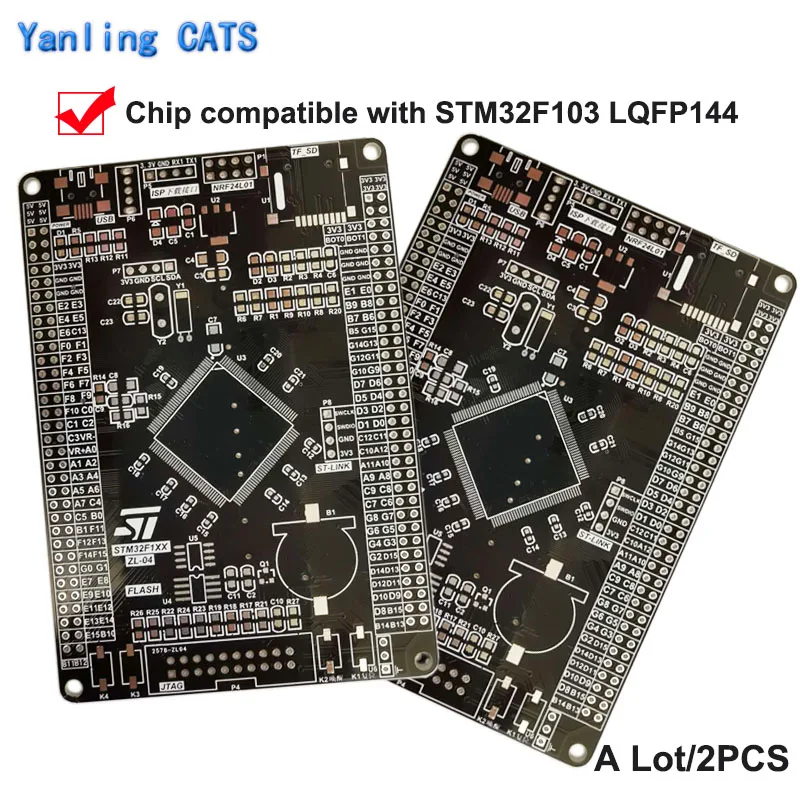

STM32F103 пустая доска для разработки DIY сварочный рычаг Cortex M3 MCU STM32F103ZCZDZEZFZGT6 LQFP144 Pin 2
166,06 руб. / набор

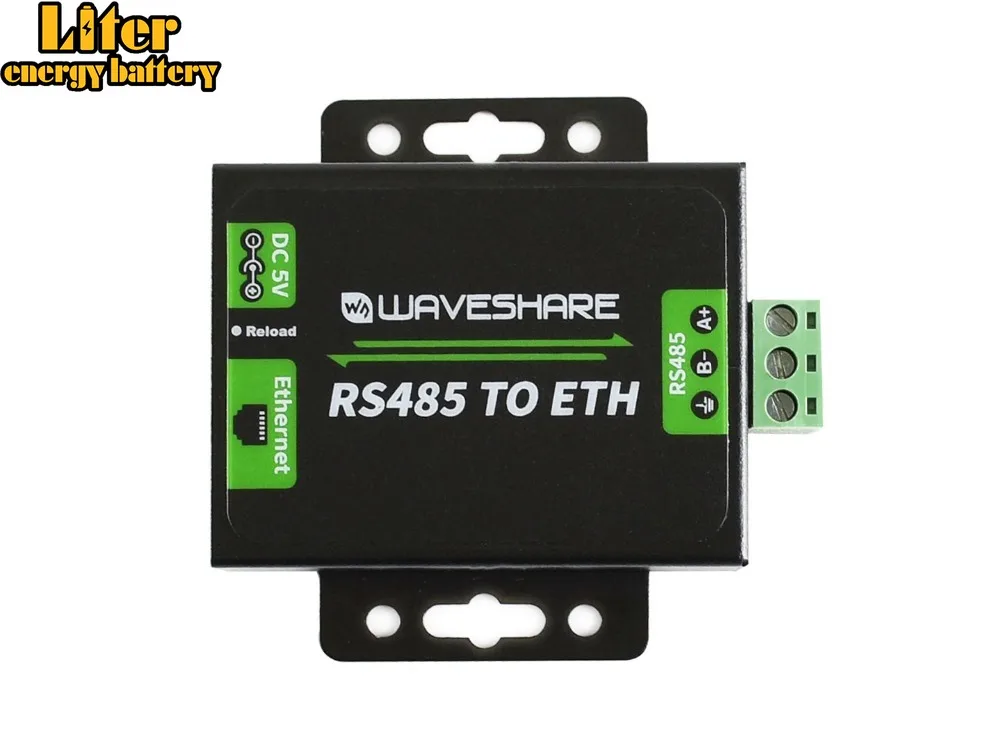

RS485 к Ethernet конвертер Высокая стабильность обновляемый Cortex-M0 процессор 5 ~ 7 в

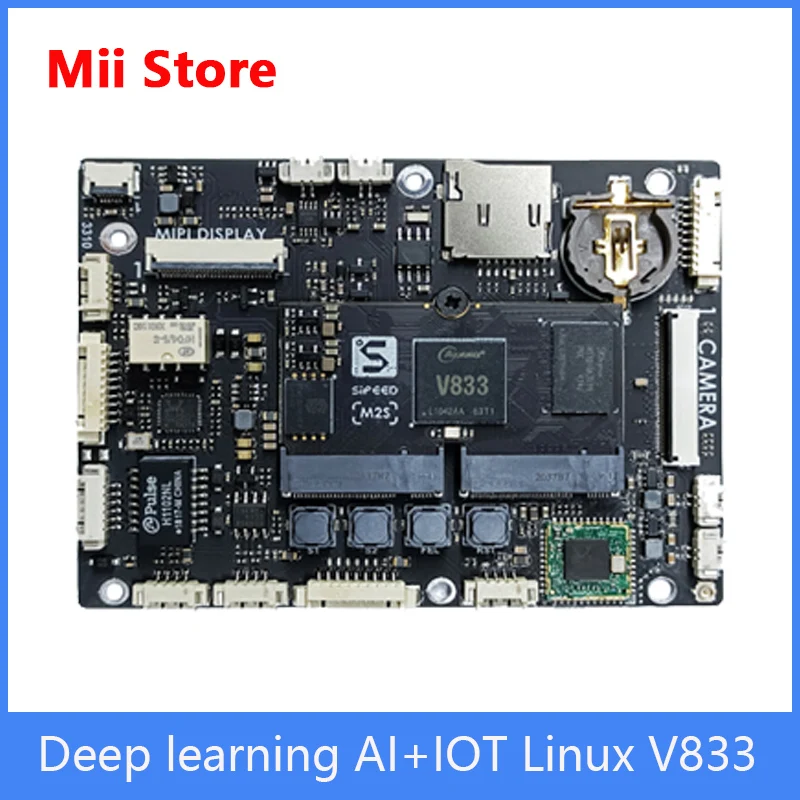

Sipeed MAIX-II M2S Deep Learning AI + IOT Linux V833 Smart Door Control Version | Компьютеры и офис
2 492,44 - 10 989,79 руб.

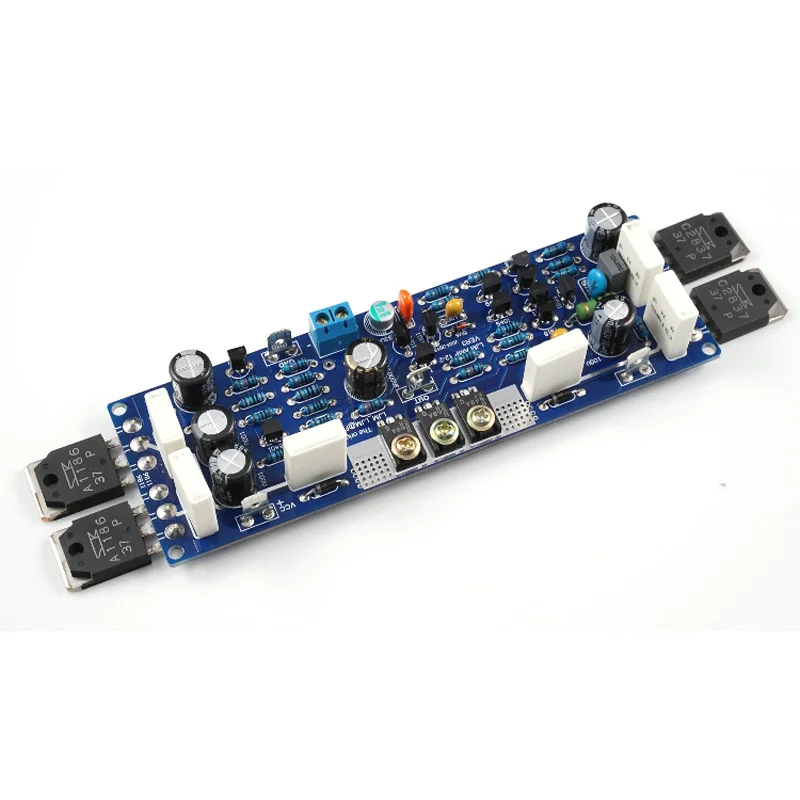

2 шт. LJM L12-2 комплект усилителей мощности двухканальный ультра-низкий Усилитель

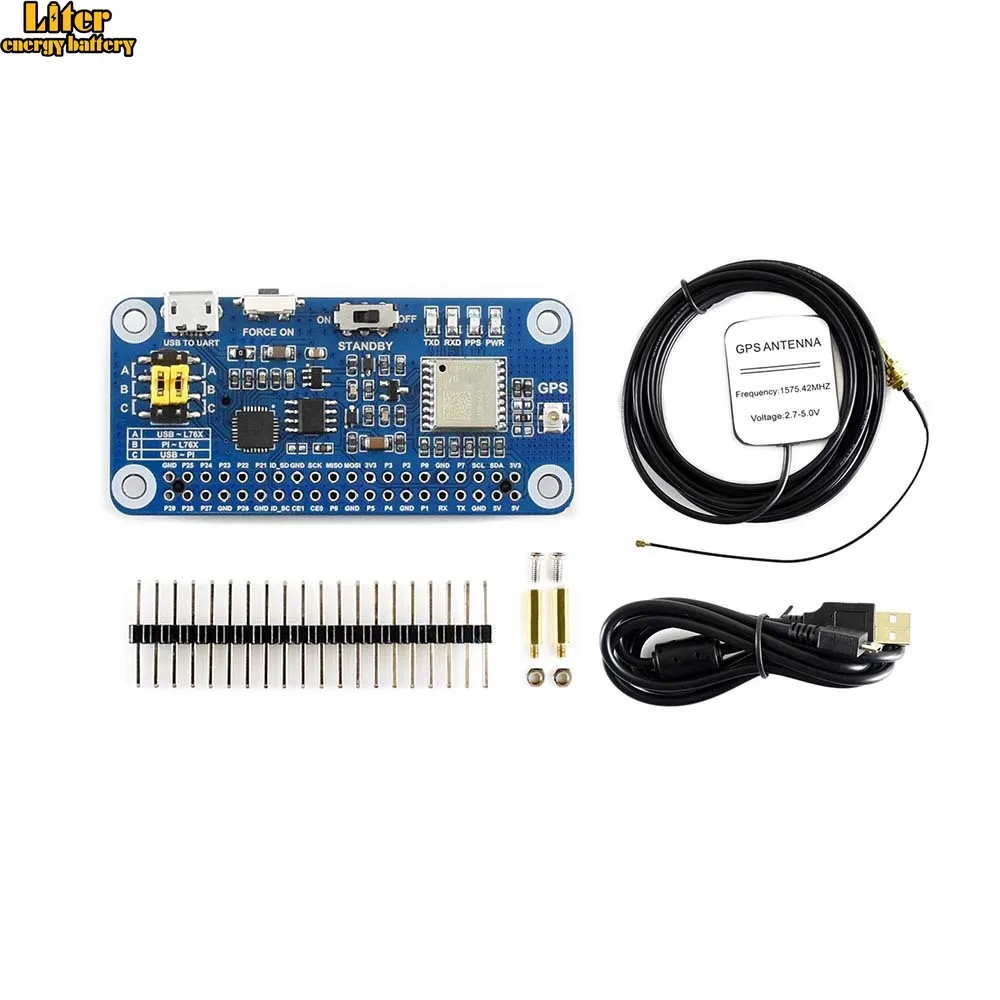

Шляпа Waveshare L76X Multi-GNSS для Raspberry Pi поддерживает интерфейс GPS BDS QZSS UART D SBAS (WAAS/EGNOS/MSAS/GAGAN)
PoE HAT (C) Power Over Ethernet (тип C) для Raspberry Pi 3B +/4B (Power Ethernet) возможности 802.3af-совместимый |
2 185,50 руб.
bihuade 2 Store
Магазина bihuade 2 Store работает с 04.05.2013. его рейтинг составлет 92.71 баллов из 100. В избранное добавили 1209 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2427 наименований товаров, успешно доставлено 25368 заказов. 2003 покупателей оставили отзывы о продавце.
Характеристики
EPM1270T144C5N EPM1270 ALTERA MAX II CPLD макетная плата + 10 комплектов аксессуаров = OpenEPM1270 упаковка
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.35 руб. | 0.45 руб. | 0 руб. |
| Feb-18-2026 | 0.23 руб. | 0.50 руб. | 0 руб. |
| Jan-18-2026 | 0.27 руб. | 0.46 руб. | 0 руб. |
| Dec-18-2025 | 0.65 руб. | 0.99 руб. | 0 руб. |
| Nov-18-2025 | 0.32 руб. | 0.6 руб. | 0 руб. |
| Oct-18-2025 | 0.6 руб. | 0.45 руб. | 0 руб. |
| Sep-18-2025 | 0.33 руб. | 0.54 руб. | 0 руб. |
| Aug-18-2025 | 0.66 руб. | 0.38 руб. | 0 руб. |
| Jul-18-2025 | 0.14 руб. | 0.95 руб. | 0 руб. |
Описание товара
EPM1270T144C5N EPM1270 ALTERA MAX II CPLD макетная плата + 10 комплектов аксессуаров = OpenEPM1270 упаковка B
Плата разработки CPLD предназначена для серии ALTERA MAX II, имеет встроенную EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEPM1270-это плата разработки CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.

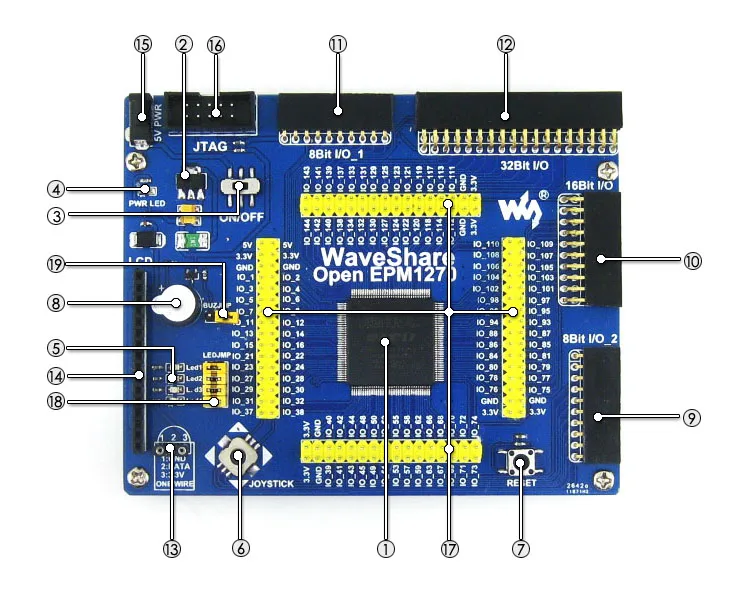

Что на борту
- EPM1270:Встроенное CPLD устройство, которое имеет характеристики:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,5-3,3 В
- Упаковка:QFP144
- I/Os:116
- LEs:1270, эквивалент 4000 логических ворот
- Отладка/программирование:JTAG
- AMS1117-3.3:3,3 В регулятор напряжения
- Выключатель питания
- Индикатор питания
- Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
- Джойстик:Пять позиций
- Кнопка сброса
- Зуммер
- 8 Интерфейс I/Os:Для подключения комплектующих досок
- 16 I/Os интерфейс:Для подключения комплектующих досок
- 8 Интерфейс I/Os:Для подключения комплектующих досок
- 32 I/Os интерфейс:Для подключения комплектующих досок
Для интерфейса 9-12:Возможно эмулировать интерфейсы как один провод, USART, I2C, SPI, PS/2 и т. Д.
- 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 упаковке), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- Персональный ЖК-интерфейс:Для подключения ЖК-дисплея типа LCD1602 (5 В Синяя подсветка) в упаковке B
- 5 V DC jack
- Интерфейс JTAG:Для программирования/отладки
- MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
- Перемычка светодиодов
- Перемычка зуммера
Для jumper 18-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
Фотографии

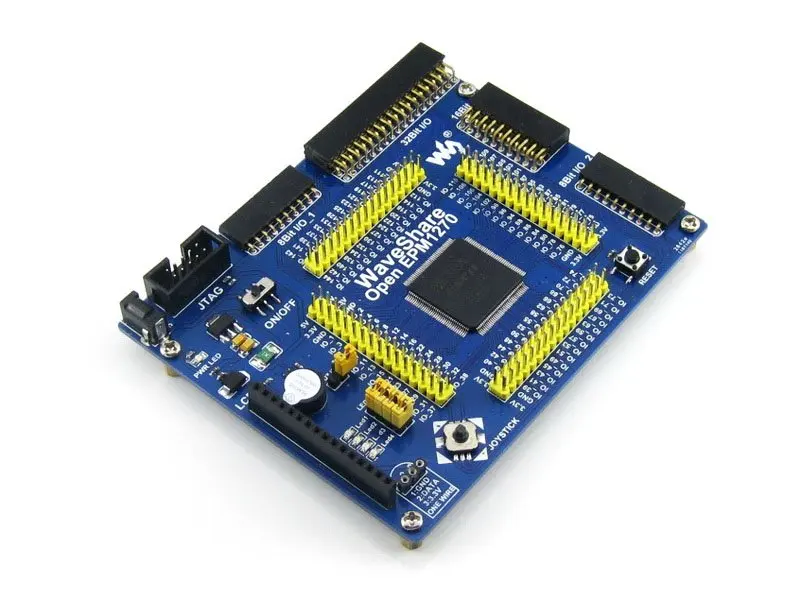

OpenEPM1270 макетная плата

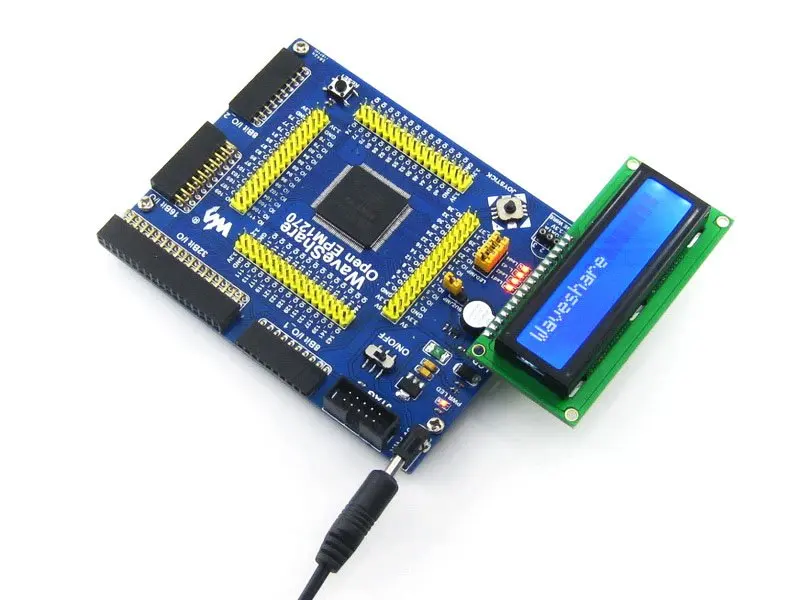

Подключение к LCD1602

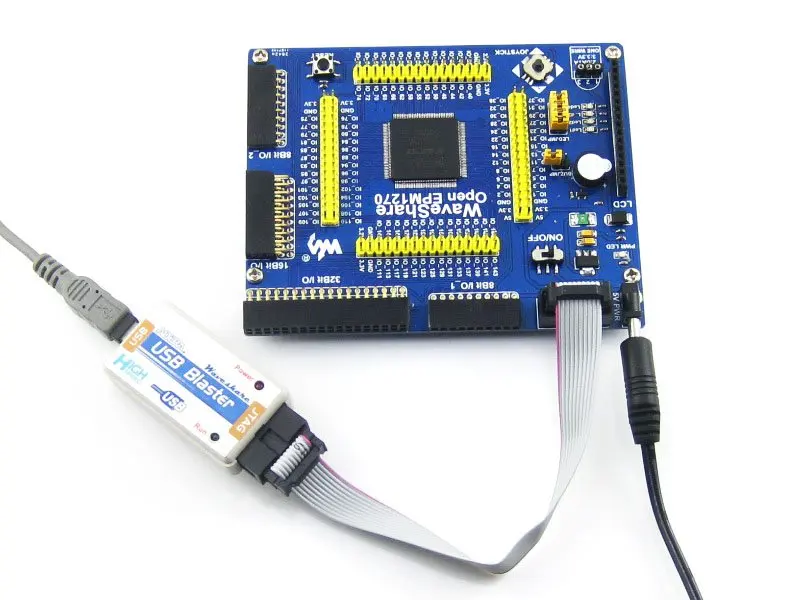

Подключение к USB Blaster

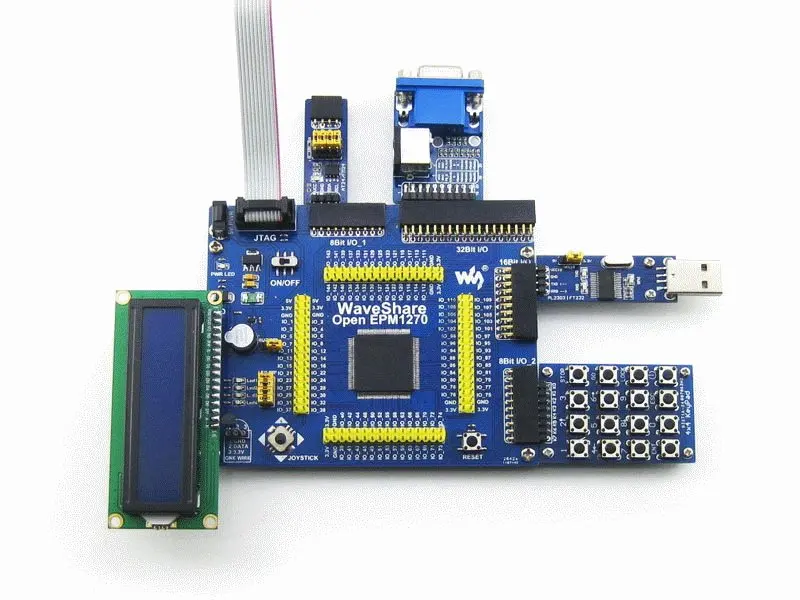

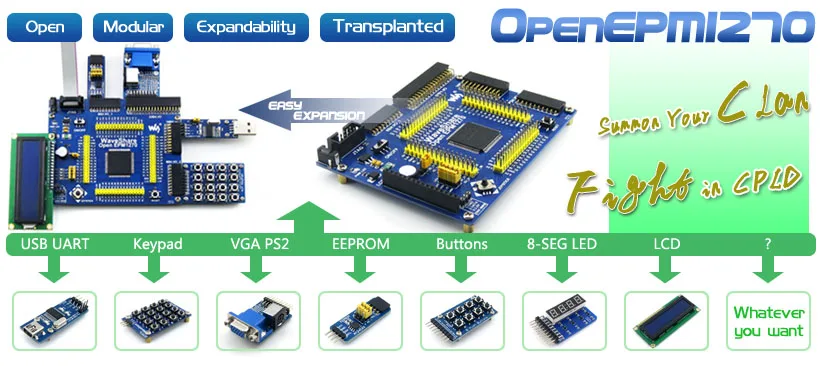

Подключение к различным периферийным устройствам
Подключение к USB UART Board через UART
Подключение к светодиодной плате 8 SEG через 16I/Os
8 кнопок на интерфейсе 8 I/Os

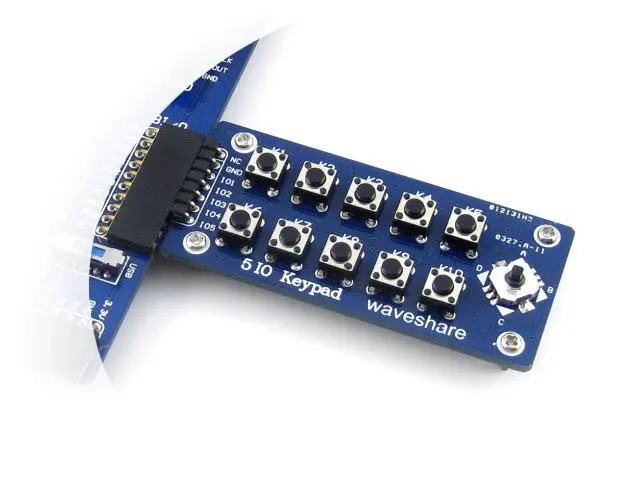

Подключение к 5 клавиатуре IO
4x4 клавиатуры на интерфейсе 8 I/Os
Подключение к плате EEPROM через I2C
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEPM1270 не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание | Интерфейс | Verilog | VHDL |
|---|---|---|---|---|
| AT24CXX | EEPROM | I2C | Y | Y |
| FM24CXX | Фрам | I2C | Y | Y |
| DS18B20 | Датчик температуры | 1 провод | Y | Y |
| SP3232 | Серийное общение | UART | Y | Y |
| SP3485 | Серийное общение | UART | Y | Y |
| PL2303 | USB для UART | UART | Y | Y |
| CY7C68013A | Usb-устройство | USB | Y | |
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | Y | Y |
| Клавиатура PS/2 | Входное устройство | PS/2 | Y | Y |
| Одиночные кнопки | Входное устройство | ---- | Y | Y |
| 4x4 клавиатуры | Входное устройство | 8I/Os | Y | Y |
| Джойстик | Входное устройство | 5I/Os | Y | Y |
| Светодиод | Демонстрационное устройство | ---- | Y | Y |
| 8 светодиодов | Демонстрационное устройство | 13I/Os | Y | Y |
| Монитор VGA | Демонстрационное устройство | VGA | Y | Y |
| Персональный ЖК-дисплей | Демонстрационное устройство | 11I/Os | Y | Y |
Интерфейсы отладки/программирования
OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Штырь | Название сигнала | Описание |
|---|---|---|
| 1 | TCK | Сигнал часов |
| 2 | GND | Сигнал заземления |
| 3 | TDO | Данные от устройства |
| 4 | VCC (TRGT) | Целевой источник питания |
| 5 | TMS | JTAG state machine control |
| 6 | NC | Нет подключения |
| 7 | NC | Нет подключения |
| 8 | NC | Нет подключения |
| 9 | TDI | Данные для устройства |
| 10 | GND | Сигнал заземления |
Надпись JTAG
Ресурсы для развития
- Сопутствующее программное обеспечение (Quaters II и т. Д.)
- Демонстрационный код (Verilog и VHDL)
- Схема (PDF)
- CPLD разработка документов (спецификации и т. Д.)
- Вики:Www.wav eshare.com/wiki/OpenEPM1270
В комплект входит
"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.
Стандартная упаковка
- OpenEPM1270 макетная плата x 1
- 4-контактный провод x 2
- 2-контактный провод x 2
- Кабель питания USB x 1
2
3
4
Комплект аксессуаров для досок
- Кабель USB типа A-Mini-B x 1
- PL2303 USB UART Board (mini) x 1
- LCD1602 (5 В Синяя подсветка) x 1
- AT24CXX плата EEPROM x 1
- DS18B20 x 1
- Плата VGA PS2 x 1
- CY7C68013A USB плата (мини) x 1
- Светодиодная панель 8 шт. x 1
- 8 кнопок x 1
- 4x4 клавиатуры x 1
2
3
4
5
6
7
8
9
10
