STM32 плата STM32F3DISCOVERY STM32F303VCT6 STM32 ARM Cortex-M4 макетная плата Open32F3-D + комплект модулей = Open32F3-D упаковка A

Плата разработки STM32 предназначена для официального инструмента ST STM32F3DISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

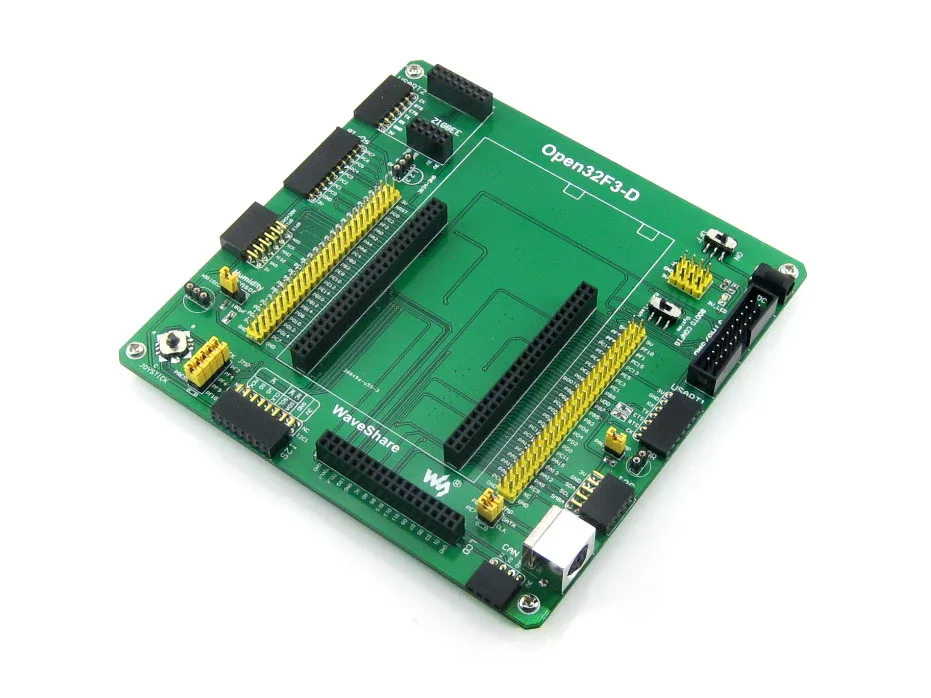

Open32F3-D-это разработочная плата STM32, предназначенная для официального инструмента STSTM32F3DISCOVERY, Которая включает в себяSTM32F303VCT6Микроконтроллер бортовой.

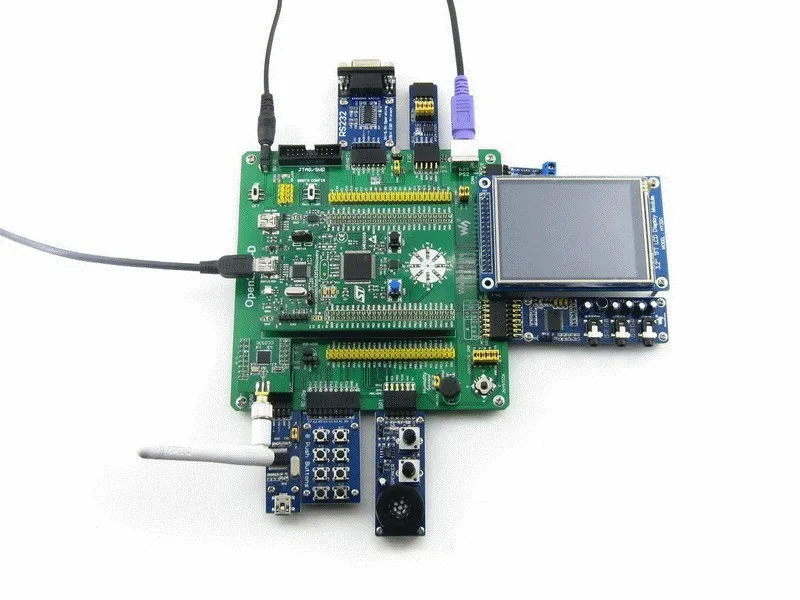

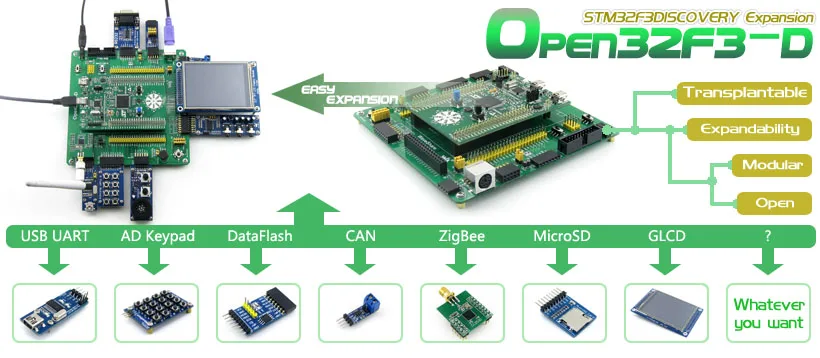

Open32F3-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F3.

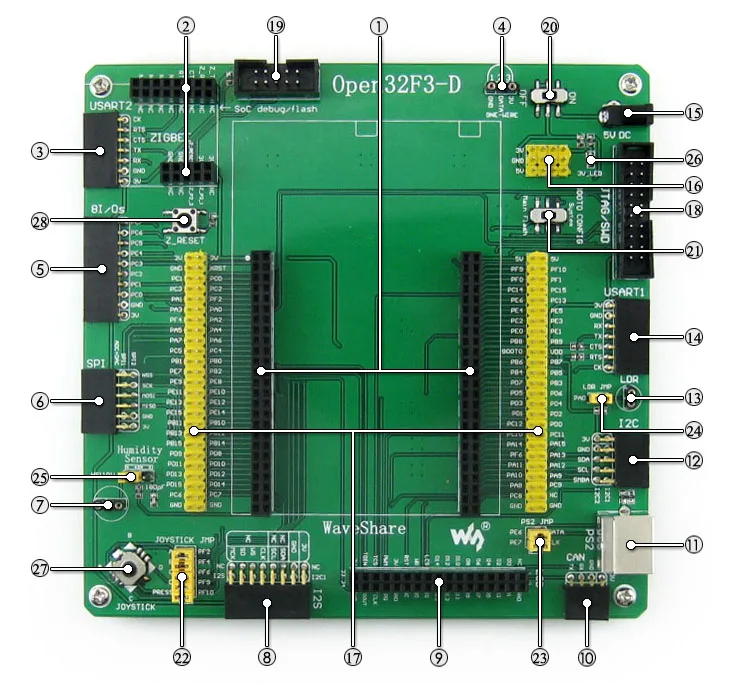

Что на материнском доске

1. STM32F3DISCOVERY розетка:Для легкого подключения STM32F3DISCOVERY
2. ZigBee интерфейс:Для подключения модули zigbee, такие как CC2530 модуль.
3. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
4. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
5. Интерфейс 8I/Os:Для подключения комплектующих досок таких кнопок, моторов и т. Д.
6. SPI1/SPI2 + DAC + ADC интерфейсы:
   • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • Легко подключается к модулям AD/DA
7. Датчик влажности розетка:Для подключения датчика влажности, например HS1101LF и т. Д.
8. I2S/I2C1 интерфейс:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
9. ЖК-дисплей Разъем:Для подключения сенсорного ЖК-экрана
10. Может интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
11. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши
12. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
13. Резистивный датчик разъем:Для подключения резистивного датчика, такого как фоторезистор и т. Д.
14. USART1 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
15. 5 V DC jack
16. 5 V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
17. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
18. STM32-JTAG/SWD интерфейс:Для STM32 отладки/программирования
19. Интерфейс ZigBee-JTAG:Для отладки/программирования ZigBee
20. Выключатель питания
21. Режим переключения:Для настройки BOOT0 pin-код
22. Джойстик джемпер
    • Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера
    • Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
23. PS/2 интерфейс перемычки
    • Короткая перемычка для подключения устройств PS/2 к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения устройств PS/2 к пользовательским I/Os через перемычки
24. LDR джемпер
    • Короткий перемычка для использования резистивного датчика, определенные I/Os требуются
    • Откройте перемычку, чтобы отсоединить от I/Os
25. Влажности джемпер
    • Подключите два левых контакта для извлечения данных из емкостного датчика
    • Подключите правый два контакта для извлечения данных из 180 p конденсатора (для тестирования)
26. Индикатор питания
27. Джойстик:Пять положений
28. ZigBee сброс

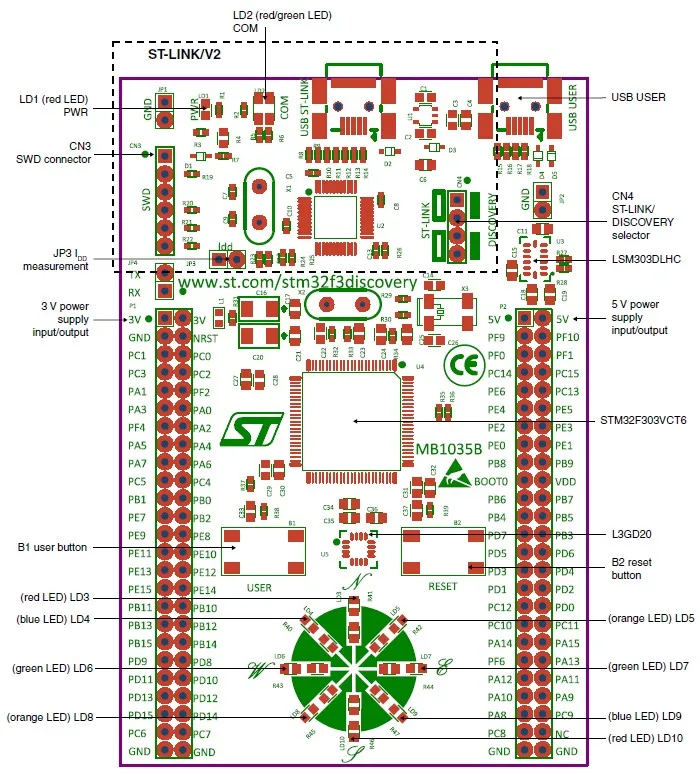

Что на STM32F3DISCOVERY

• Микроконтроллер STM32F303VCT6 с 256 Кб вспышкой, 48 КБ ОЗУ в упаковке LQFP100
• Бортовой ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
• Плата питания: через USB автобуса или от внешнего источника 3 V или 5 V Напряжение питающей сети
• Внешний источник питания: 3 в и 5 В
• L3GD20, ST MEMs датчик движения, 3-axis электронные сигареты с цифровым выходом гироскоп
• LSM303DLHC, ST MEMs system-in-package с 3D Цифровым линейным датчиком ускорения и 3D Цифровым магнитным датчиком
• Десять Светодиоды:
  • LD1 (красный) для 3,3 V кнопка включения
  • LD2 (красный/зеленый) для USB связи
  • Восемь пользовательских светодиодов, LD3/10 (красный), LD4/9 (синий), LD5/8 (оранжевый) и LD6/7 (зеленый)
• Две кнопки (пользователь и сброс)
• Пользователь USB с разъемом Mini-B
• Удлинитель для всех LQFP100 I/Os для быстрого подключения к макетной плате и легкого зондирования

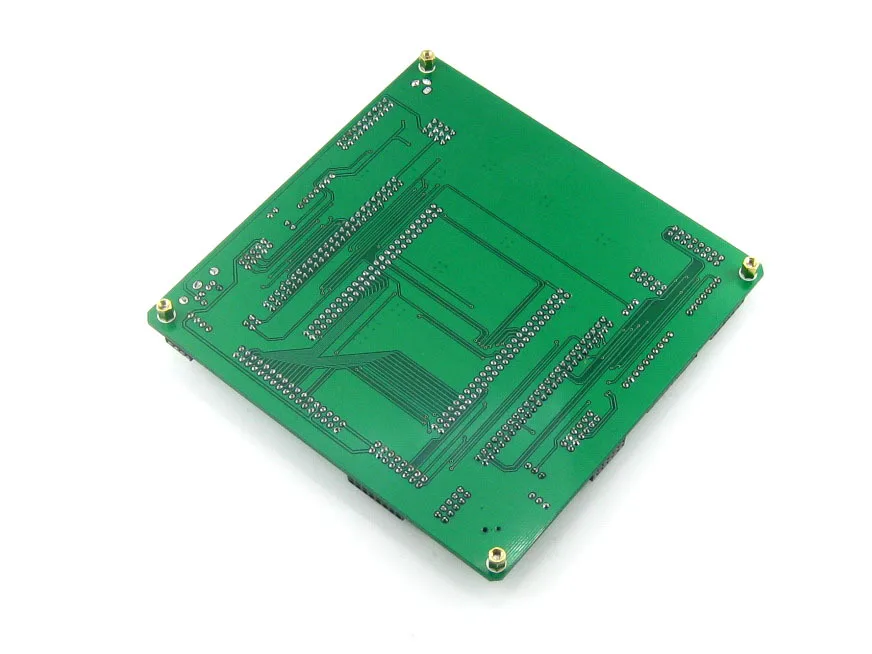

Фото

Примечание:
STM32F3DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.waveshare.com/wiki/Open32F3-D

Вес упаковки:0,409 кг

В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.

Стандартный пакет

1. Материнская плата Open32F3-D x 1
2. 4-контактный провод х 2
3. 2-контактный провод x 2
4. Кабель питания USB x 1
5. CD-диск с программным обеспечением-1 шт.

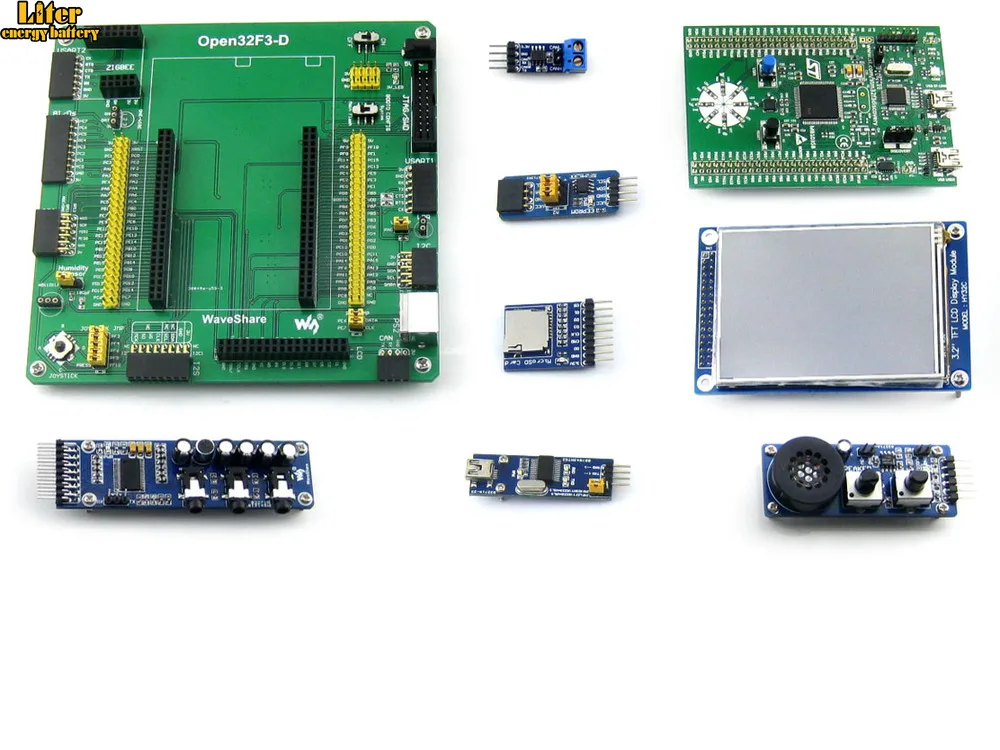

Аксессуары для досок пакетом

1. STM32F3DISCOVERY x 1
2. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
3. UDA1380 доска х 1
4. FM24CLXX Фрам доска x 1
5. Плата для хранения Micro SD x 1
6. SN65HVD230 CAN Board x 1
7. Аналоговая тестовая плата x 1
8. PL2303 USB UART Board (mini) x 1
9. Usb-разъем типа A для мини-кабеля типа B x 1
