Описание товара
C8051F серия C8051F020 8051 оценочная плата комплект + DVK501 системные инструменты = EX-F02x-Q100 премиум бесплатная доставка
Полный стартовый комплект и система разработки для микроконтроллеров серии C8051F02x
Обзор
Полный стартовый комплект и система разработки дляСерия C8051F02xМикроконтроллеры, такие как C8051F020, C8051F022. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработке кода на этих устройствах.
Эта система разработки содержит основную схему развития сC8051F020Чип в упаковке TQFP100 и дополнительная плата расширения с различными периферийными устройствами.

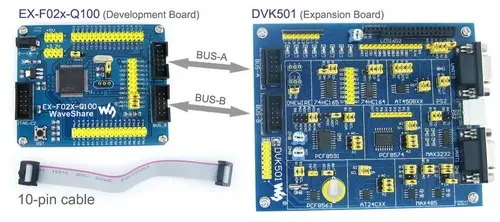

Заголовки BUS-A и BUS-B, расположенные на обеих досках, должны использоваться для подключения двух досок через10-контактный кабель, Которые поставляются с продуктом. Как показано на рисунке справа.
Что на борту

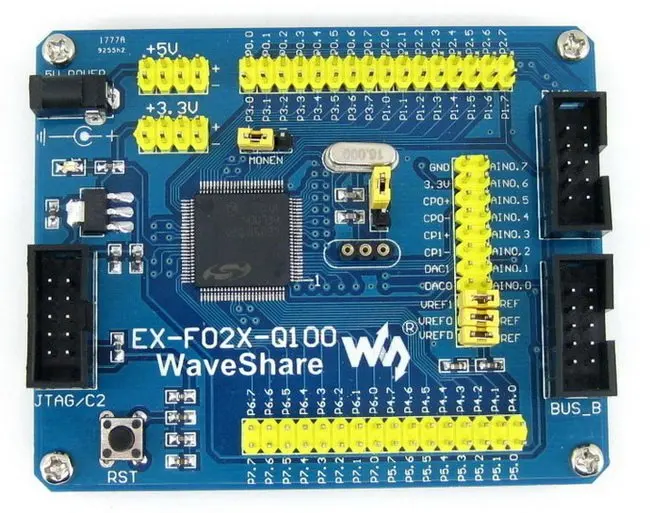

EX-F02x-Q100
- Мощность
- Питание от 5 В DC jack с помощью встроенного 3,3 В регулятора AMS1117
- Входные/выходные штыревые разъемы
- Запасной входной порт
- Удобно для обеспечения электропитания к другой плате/устройству при необходимости
- Встроенные чипы
- C8051F020 (TQFP100), микроконтроллер C8051F
- AMS1117-3.3, бортовой регулятор
- Интерфейсы
- Порт JTAG/C2 для программирования/отладки
- BUS-A и BUS-B, для подключения к расширительной плате DVK501, легкость изучения/разработки различных периферийных устройств
- Интерфейс от человека до машины
- Кнопка сброса, используется для сброса системы
- Светодиодный индикатор питания
- Другие особенности
- VDD монитор включить/отключить перемычку, подключенную к MONEN pin
- AD/DA контрольная Перемычка напряжения
- Внешний Кристалл настраиваемый
- Есть перемычка для выбора на доске 16 м кристалла или пользовательских кристаллов, установленных через гнездо
- Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
- Все контакты четко обозначены на печатной плате. Эти отметки предоставляют основную информацию на штифтах

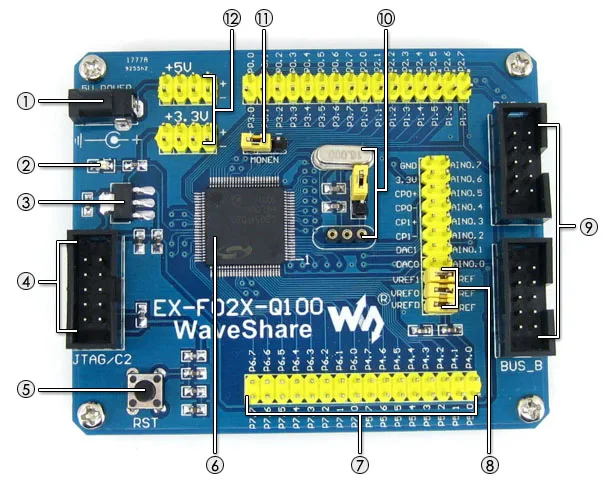

- 5 V DC jack
- Вход питания по умолчанию
- Индикатор питания
- Бортовой регулятор
- 3,3 В
- AMS1117-3.3
- 10-контактный JTAG/C2 порт
- Сброс
- Микроконтроллер
- C8051F020
- TQFP100 упаковка
- Штырьковые разъемы, подключенные к MCU pins
- Четко обозначено на печатной плате
- Легкий для тестирования и дальнейшего расширения
- Ссылка на напряжение AD/DA
- BUS-A и BUS-B расширительные порты
- Для подключения к DVK501
- Приведено определение заголовка
- Легкость разработки различных периферийных устройств
- Конфигурация внешнего кристалла
- На доске 16 м кристалл
- Изготовленная на заказ кристаллическая розетка
- Выбранный через джемпер
- VDD монитор включить/отключить перемычку
- Вход/Выход мощности
- 5 В/3,3 В
- Запасной вход питания
- Доступна выходная мощность

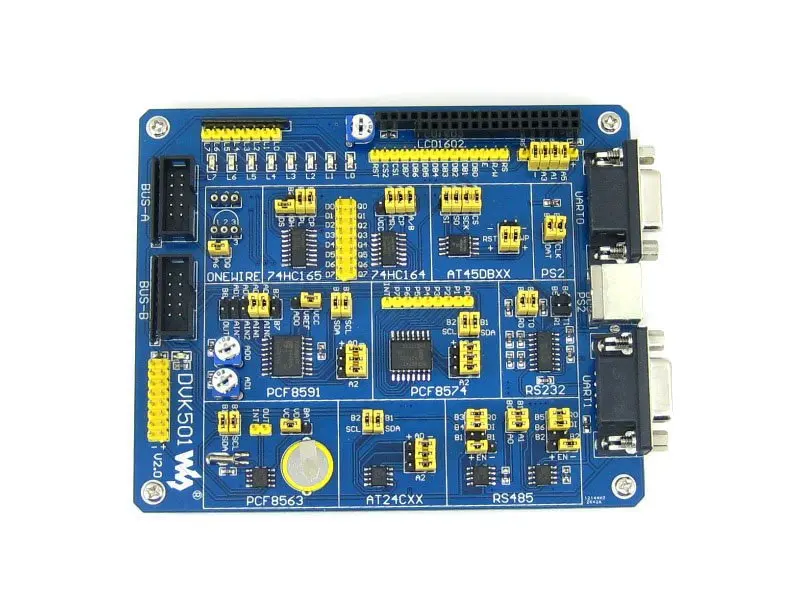

DVK501
| Устройство на борту | Описание | Интерфейс |
|---|---|---|
| AT24CXX | 2-проводной серийный EEPROM сохраняет данные после отключения питания | I2C |
| PCF8563 | Часы/календарь в реальном времени, низкий Резервный ток от батареи | I2C |
| PCF8591 | 8-битный Преобразователь A/D и D/A, четыре канала преобразования AD, один канал преобразования DA | I2C |
| PCF8574 | Дистанционный 8-битный расширитель ввода/вывода | I2C |
| DS18B20 | Термометр, программируемое разрешение 1-провод для цифрового термометра, измеряет температуру от-55 °C до + 125 °C | 1 провод |
| DS2401 | Силиконовый серийный номер, недорогой электронный регистрационный номер, который обеспечивает абсолютно уникальную идентичность | 1 провод |
| AT45DBXX | Последовательный интерфейс последовательного доступа флэш-памяти идеально подходит для более высокой плотности памяти требования | SPI |
| 74HC164 | 8-битный серийный, параллельный регистр сдвига, для снижения стоимости IO | SART |
| 74HC165 | 8-битный параллельный, серийный регистр переключения передач, для снижения стоимости IO | SART |
| MAX3232 | 3,0 В до 5,5 В, трансиверы True RS-232, для общения с ПК | Серийный |
| MAX485 | RS-485 трансивер, для дальней связи | Серийный |
| PS/2 | Интерфейс PS/2, для подключения клавиатуры или мыши | 2 провода |
| Светодиод | 8-битный светодиодный индикатор состояния, также используется для отображения простых данных | 8 проводов |
| Коннектор с ЖК-дисплеем | Используется для подключения символьного ЖК-модуля, например LCD1602 | 7 проводов или 11 проводов |
| Графический ЖК-разъем | Используется для подключения графического ЖК-модуля, например LCD12864 | SPI или 12 проводов |
Примеры
Примеры, которые поставляются с этой системой разработки, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать ваш прототип устройства. На фотографиях ниже показано, как EX-F02x-Q100 работает с DVK501 и результаты примеры.
Примечание:LCD12864 не входит в цену, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вам нужно. Нажмите на изображение, чтобы увеличить.
Эта плата поддерживает только 3,3 В LCD.
Отображение текста на ЖК-дисплее

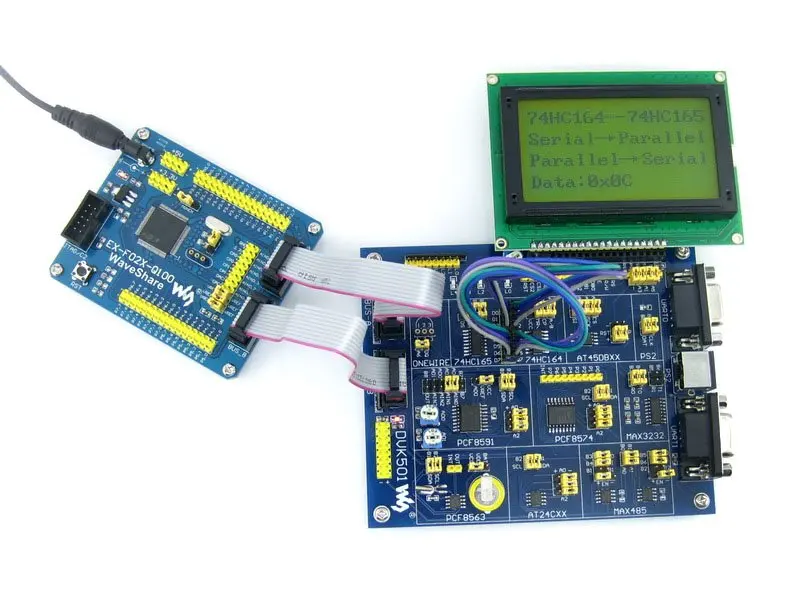

Пример последовательной/параллельной связи с использованием 74HC164/74HC165

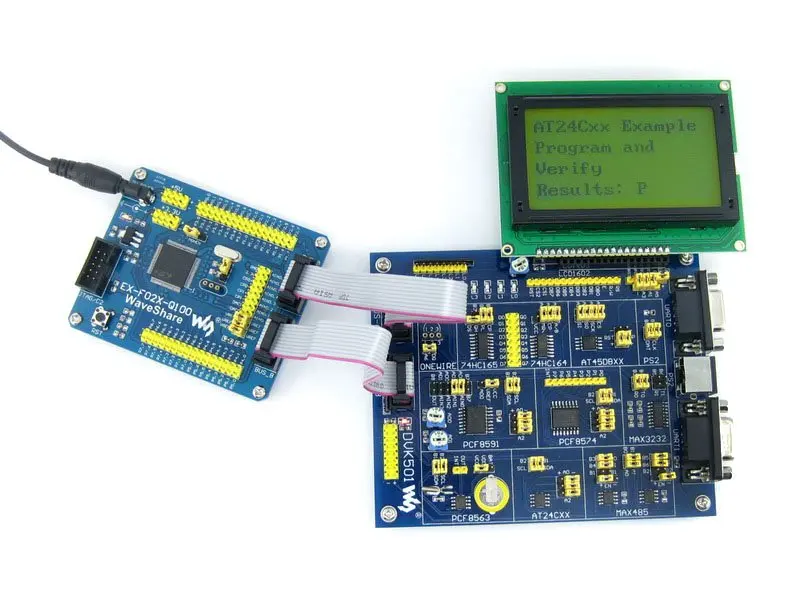

Запись и чтение данных от AT24CXX EEPROM через I2C интерфейс
Запись и чтение данных от AT45DBXX DATAFLASH через SPI интерфейс
Измерение температуры с DS18B20 + и отображение результатов на ЖК-дисплее
Отправка и получение данных через интерфейс UART с помощью MAX3232
Дата и время чтения с часов PCF8563 в реальном времени
Пример расширения PCF8574 I/O
Преобразование A/D и отображение результатов преобразования на ЖК-дисплее
Отправка данных с клавиатуры PS/2
Отправка и получение данных через интерфейс UART с помощью MAX485
Идентификация номерного знака через 1-проводную шину с помощью DS2401
Ресурсы для развития
- Руководство пользователя CD
- CD с программным обеспечением, драйверами и примерами
- Схема схемы
- Примеры в C
- На основе силиката IDE и Keil
- Сопутствующее программное обеспечение
- Силос IDE
- Киль
- Спецификации чипов
В комплект входит
EX-F02x-Q100 упаковка
- EX-F02x-Q100
- Кабель питания USB
- 4-контактный провод x 2
- 2-контактный провод x 2
- Руководство пользователя CD
2
3
4
5
DVK501 упаковка
- DVK501
- DS18B20, DS2401
- Кабель питания USB (2-контактный разъем) x 2
- 10-контактный кабель x 2
- Набор аксессуаров
- Руководство пользователя CD
2
3
4
5
6
