XILINX FPGA Development Board Xilinx Spartan-3E XC3S500E оценочный комплект + 10 комплектов аксессуаров = Open3S500E посылка A из Waveshare

Плата разработки FPGA предназначена для серии XILINX Spartan-3E, имеет встроенную XC3S500E и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

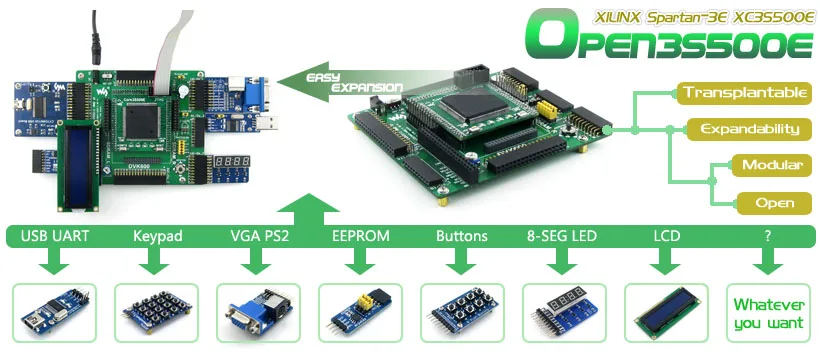

XC3S500E development board

Обзор

Open3S500EЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACore3S500E.

Open3S500E поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с устройствами FPGA серии XILINX Spartan-3E.

Что на материнском доске

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. Интерфейс SDRAM
    • Для подключения платы аксессуаров SDRAM
    • Также работает как FPGA CPLD разъемы расширения
  2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. 5V DC jack
  5. Джойстик:Пять позиций
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  8. Выключатель питания
  9. Перемычка зуммера
  10. Перемычка с одним проводом
  11. Перемычка для джойстика

Для джемперов 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '32I/Os_3' не подключен.

Что на Core3S500E

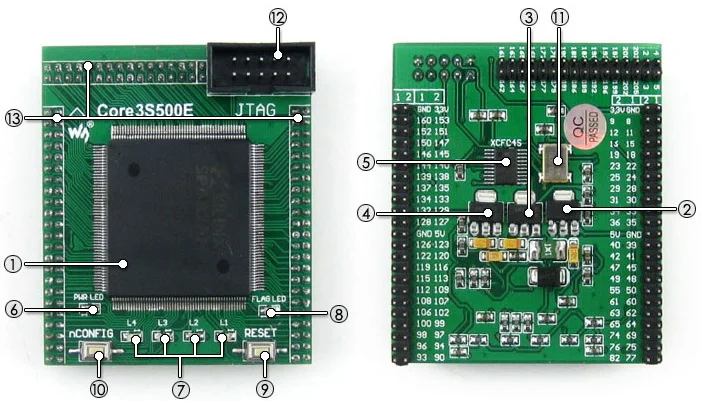

XC3S500E core board on board resource

  1. XC3S500E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,3 В
    • Посылка:QFP208
    • I/Os:116
    • LEs:500K
    • RAM:360кб
    • DCMs: 4
    • Отладка/программирование:Поддержка JTAG
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. XCF04S,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Индикатор инициализации FPGA
  9. Кнопка сброса
  10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. 50 м активный кристаллический осциллятор
  12. Интерфейс JTAG:Для отладки/программирования
  13. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фотографии

FPGA Development Board

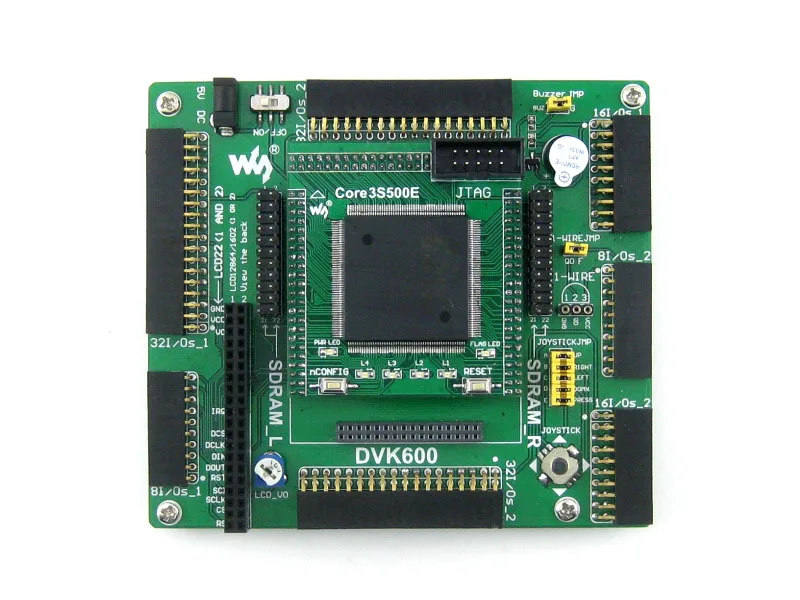

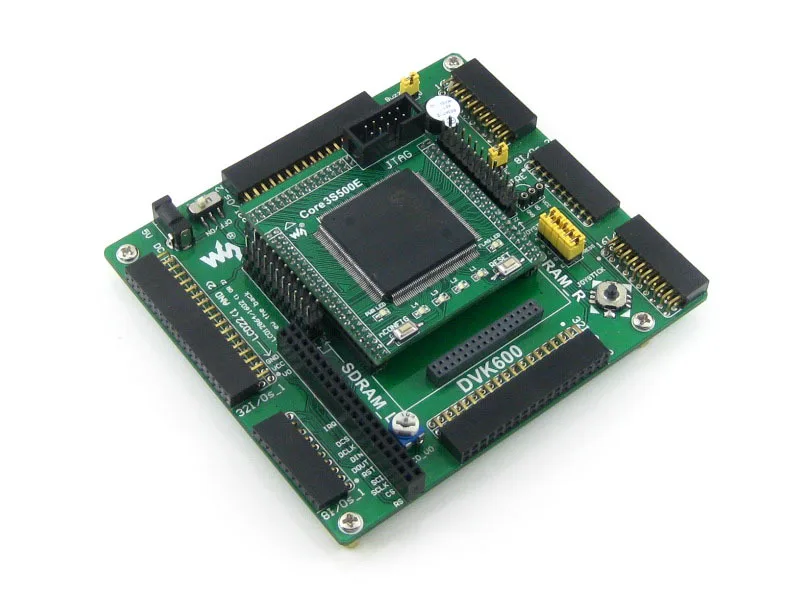

Open3S500E макетная плата FPGA Development Board
Open3S500E макетная плата FPGA Development Board
Open3S500E доска для разработки вид сзади FPGA Development Board
Материнская плата DVK600 FPGA Core Board

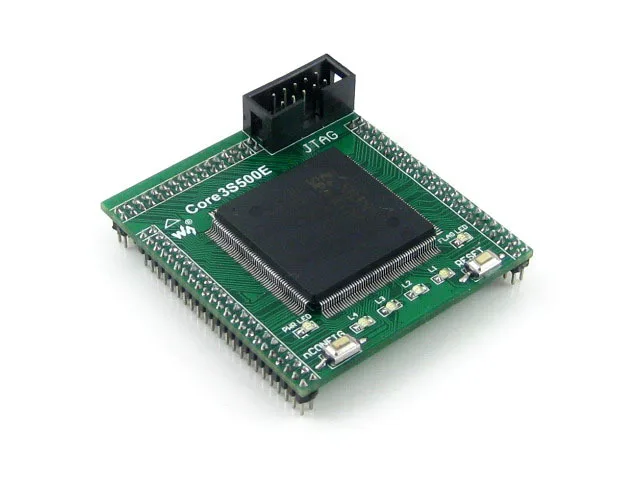

FPGA основная плата Core3S500E FPGA Core Board
FPGA основная плата Core3S500E
Подключение к различным периферийным устройствам LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к плате RS232 PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 SEG светодиодный плате 8 Push Buttons
Подключение к 8 кнопкам 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата EEPROM Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к плате DataFlash CY7C68013A USB Board
Подключение к USB плате CY7C68013A VGA PS2 Board
Подключение к плате VGA PS2 Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: Open3S500E не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

Плата разработки Open3S500E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL
AT24CXX EEPROM I2C Y Y
FM24CXX Фрам I2C Y Y
AT45DBXX DATAFLASH SPI Y
PCF8563 RTC I2C Y
PCF8591 4xAD, 1xDA I2C Y
DS18B20 Датчик температуры 1 провод Y
SP3232 Серийное общение UART Y Y
SP3485 Серийное общение UART Y Y
PL2303 USB для UART UART Y Y
CY7C68013A Usb-устройство I/Os   Y
Зуммер Звуковое устройство 1I/O (ШИМ) Y Y
Клавиатура PS/2 Входное устройство PS/2 Y Y
Одиночные кнопки Входное устройство ---- Y Y
4x4 клавиатуры Входное устройство 8I/Os Y Y
Джойстик Входное устройство 5I/Os Y Y
Светодиодный Демонстрационное устройство ---- Y Y
8 SEG светодиодный Демонстрационное устройство 13I/Os Y Y
Монитор VGA Демонстрационное устройство VGA Y Y
Персональный ЖК-дисплей Демонстрационное устройство 11I/Os Y Y
Графический ЖК-дисплей Демонстрационное устройство 11I/Os Y Y

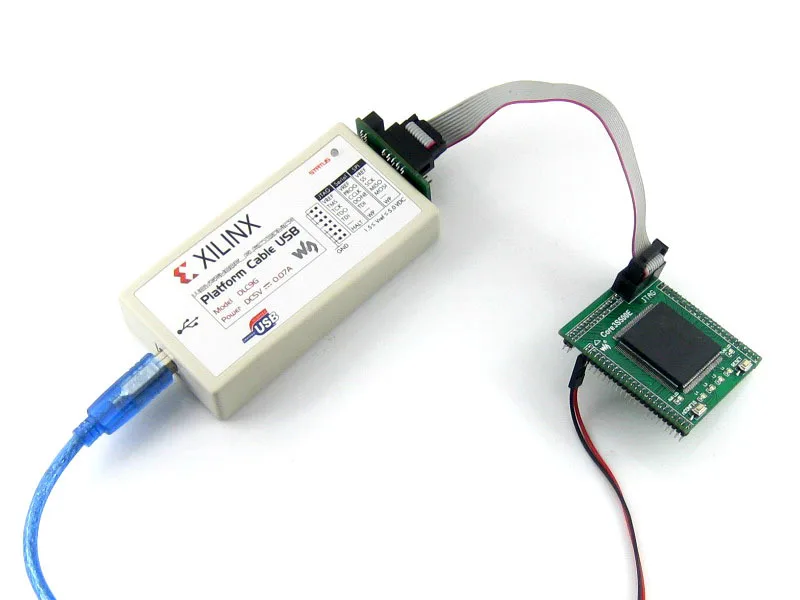

Интерфейс отладки/программирования

Плата разработки Open3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG header pinout

Ресурсы для развития

  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA разработка документов
  • Вики:Www.wav eshare.com/wiki/Open3S500E

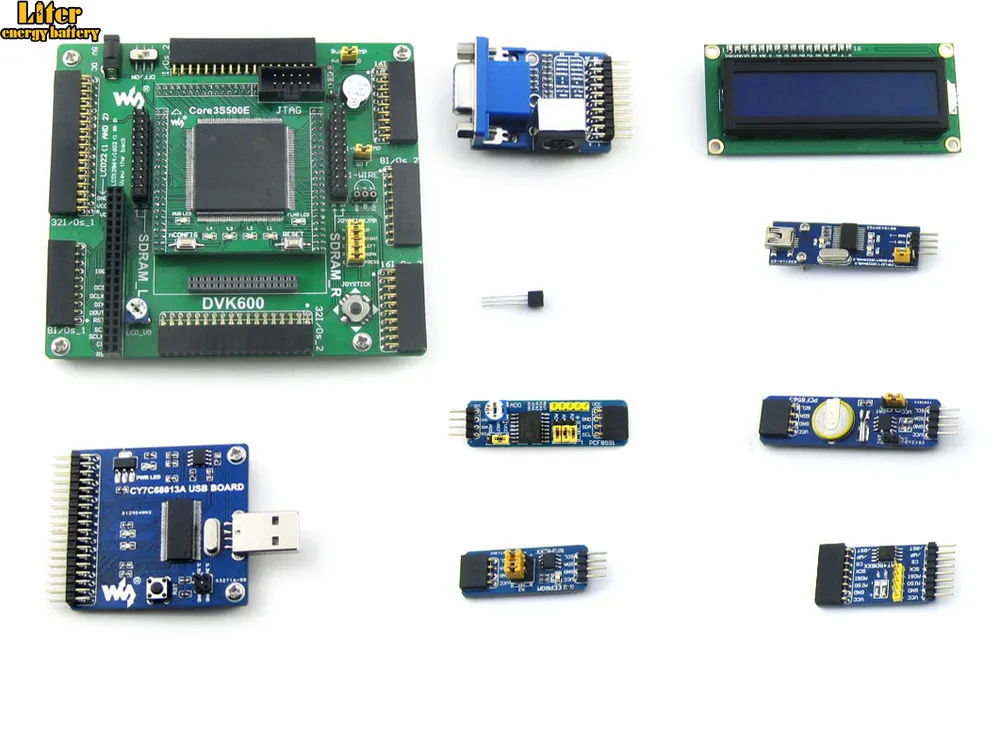

Посылка содержит

"Стандартная посылка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная посылка

  1. Open3S500E макетная плата x 1
  2. 4-контактный провод x 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
1 2 3 4

Комплектующие для досок посылка

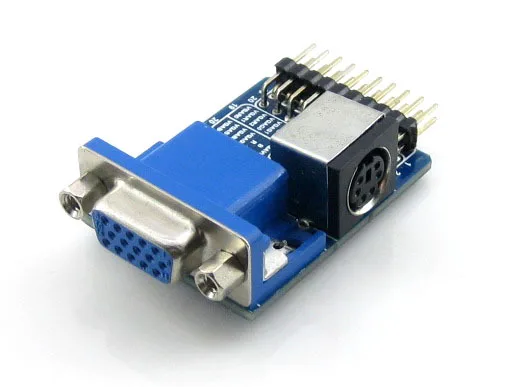

  1. Плата VGA PS2 x 1
  2. PL2303 USB UART Board (mini) x 1
  3. AT45DBXX DataFlash Board x 1
  4. FM24CLXX Фрам доска x 1
  5. CY7C68013A USB плата (мини) x 1
  6. PCF8563 RTC плата x 1
  7. PCF8591 AD DA плата x 1
  8. DS18B20 x 1
  9. LCD1602 (3,3 В Синяя подсветка) x 1
  10. Usb-разъем типа A для мини-кабеля типа B x 1
1 2 3 4 5 6 7 8 9 10
