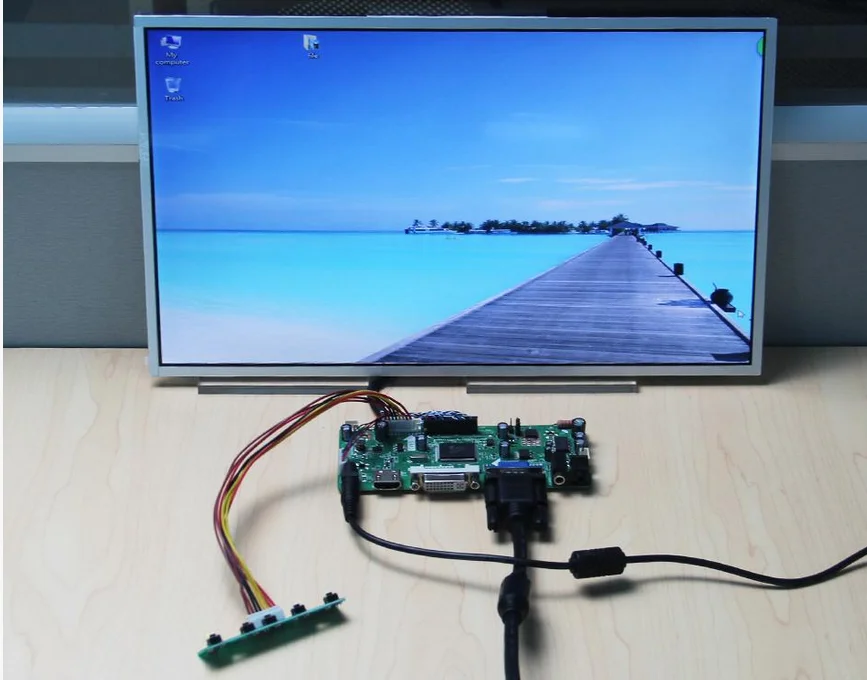

Latumab новый комплект для детской модели HDMI + DVI VGA LCD LED LVDS драйвер платы контроллера |

Latumab новый комплект для детской модели HDMI + DVI VGA LCD LED LVDS драйвер платы контроллера |

M.NT68676.2A(HDMI + DVI + VGA + аудио) ЖК-дисплей/светодиодный драйвер контроллера экрана
Набор для монитора DiyHSD121PHW1-A00

Адаптер питания нужно12V 3AВ комплект не входят Это отличный набор легкой сборки ЖК-контроллера, который используется для
Превратите голую ЖК-панель в Настольный/ПК-монитор. Это будет сюрприз, что ваш
Голый ЖК-дисплей будет хорошим в использовании, и больше не будет отходов. Или это очень insteresting
Вещи, которые мы успешно производим сами.

Комплект Plug & play, не требует пайки.

Внимание: Этот комплект предназначен для ЖК-дисплеяHSD121PHW1-A00, Если ваш ЖК-Номер модели
Отличается от этого, пожалуйста, не забудьте связаться с нами для предложения другого комплекта.

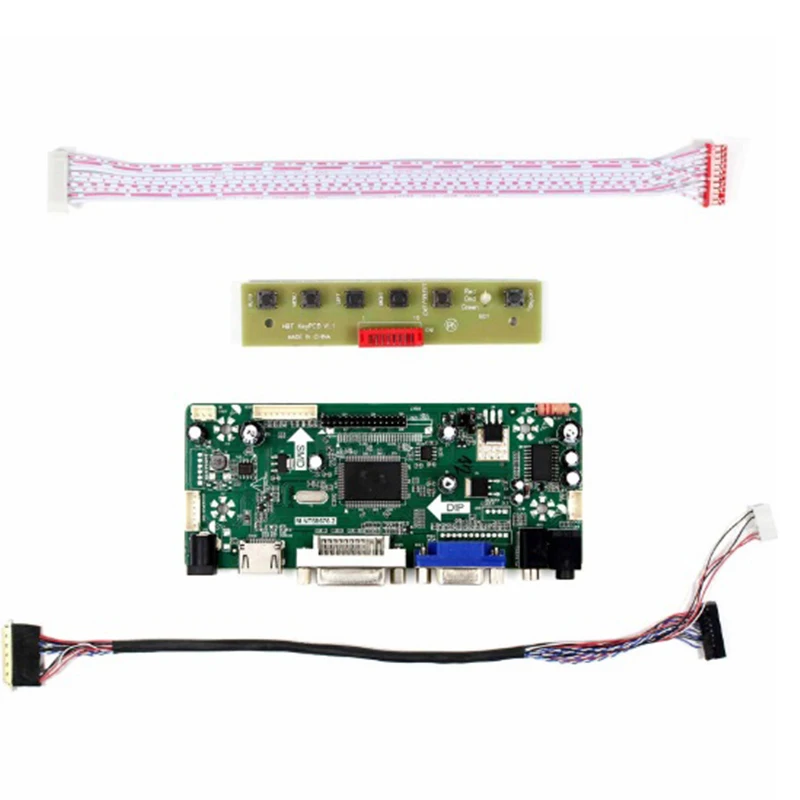

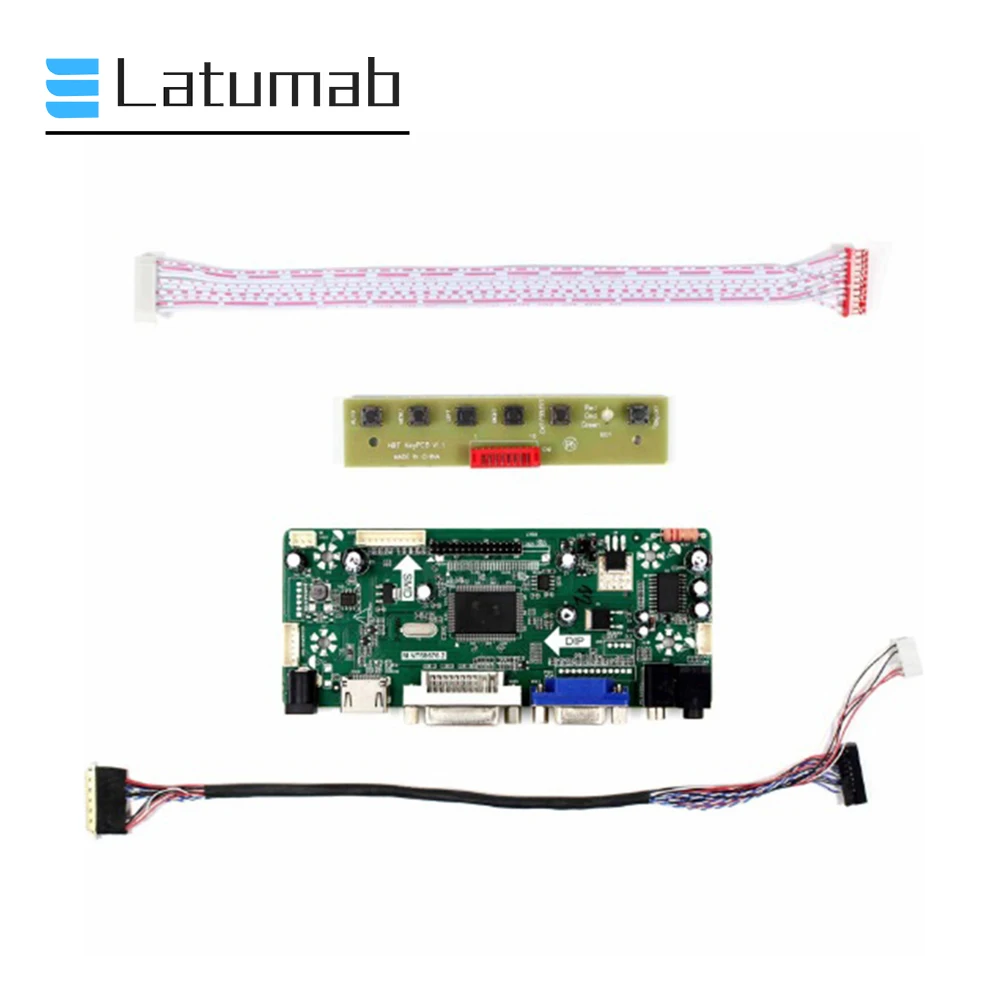

Необходимые аксессуары для изготовления ювелирных изделийHSD121PHW1-A00Работа:

  1. Плата ЖК-контроллера

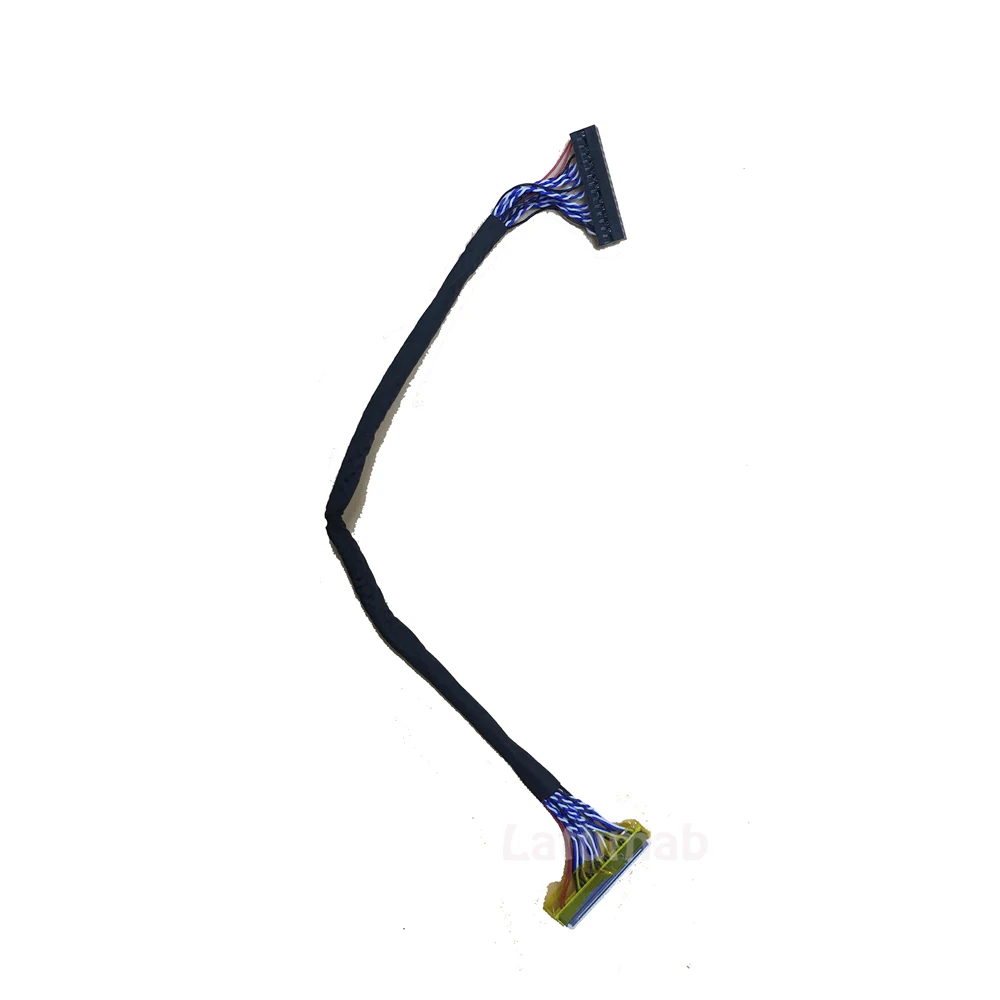

2. Кабель низковольтной дифференциальной передачи сигналов

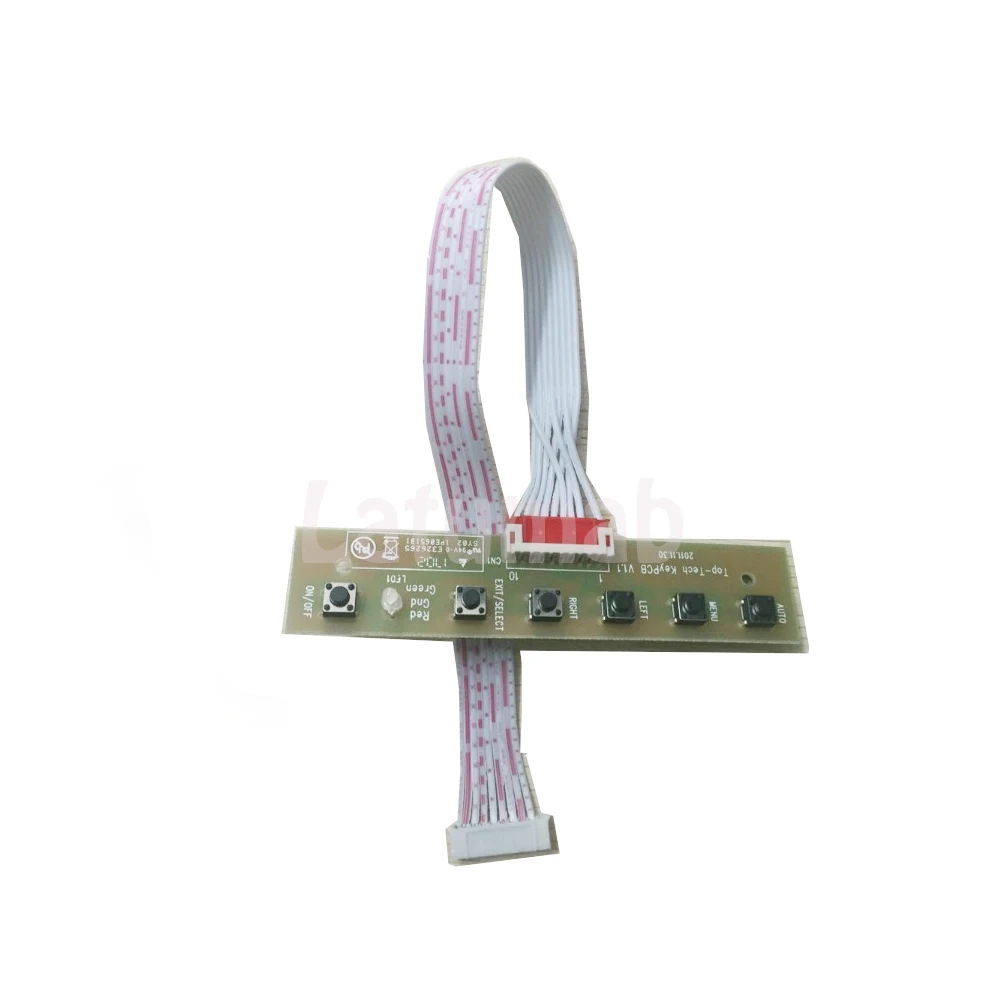

3. Клавиатура

4.VGA кабель/DVI кабель/HDMI кабель (не входит в комплект)

5. Адаптер питания (не входит в комплект)

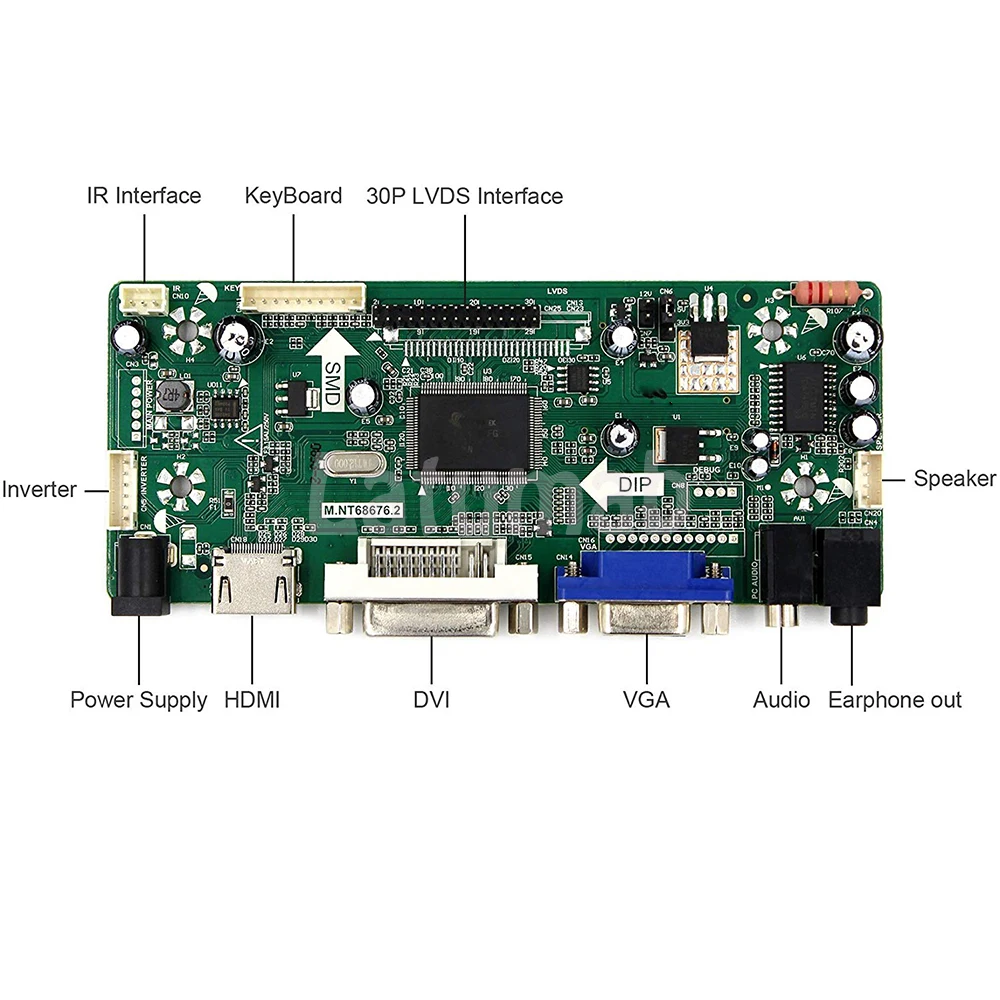

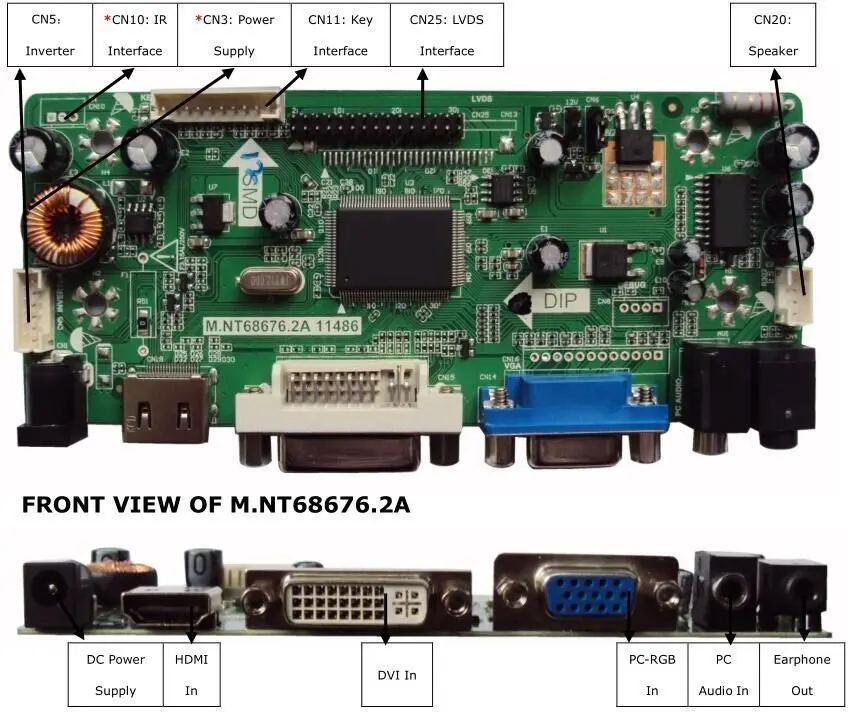

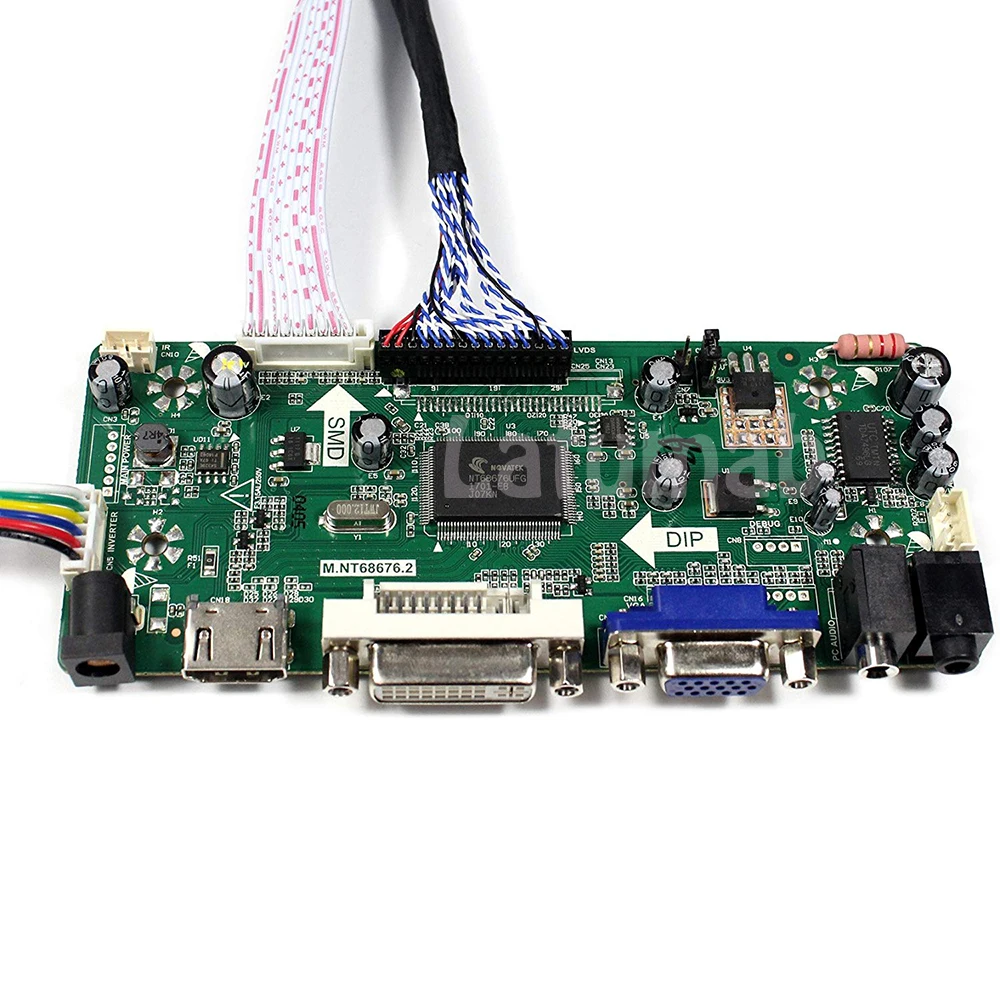

M.NT68676.2A-это плата управления монитором, которая может поддерживать светодиодный/ЖК-панели.
Он может поддерживать разрешение до 2048X1152.

M.NT68676.2A может синхронизироваться с компьютером автоматически. Синхронизация
Требуется синхронный сигнал, который отделен горизонтальной и вертикальной синхронизацией.

M.NT68676.2A может поддерживать динамическое контрастное управление, вход для наушников и
Цифровой регулятор громкости одновременно.

Размер платы контроллера: 139mmx58mmx17мм



Примечания:

1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар,
В противном случае вы будете нести ответственность за несовместимость.

2. Если вы не специализируетесь на электронике или сомневаетесь в работе,
Пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

3. Если вы уделите большое внимание настройке разрешения, пожалуйста, повторите
Перед размещением заказа.


Функция продукта:
Это отличный набор легкой сборки ЖК-контроллера, который используется для
Превратите голую ЖК-панель в рабочий стол/ПК
Монитор. Это будет сюрпризом, что ваш голый ЖК-дисплей
Будет хорошо использовать, и больше не будет отходов.
Или это очень запутанные вещи, которые мы успешно производим сами.
Он поддерживает большинство ЖК-панелей от 12,1 "до 55" с интерфейсом LVDS и
Разрешением ниже
Чем 2048X1152, plug & play kit, нет необходимости пайки.



Введите заводской режим настройки экрана. Step1:
Убедитесь, что AD borad имеет сигнал и мощность. Нажмите кнопку «Power» для включения питания
Вниз машины.
Step2:
Удерживайте одну руку нажатием кнопки «Меню», затем другую-нажатием
Ключ «Power» для включения устройства. Отпустите обе руки, когда машина
Полностью запуска двигателя. В левом верхнем углу появится заводское меню.
Step3
Используйте кнопку «Up» или «Dwon», чтобы выбрать пункт «LVDS MAP». Затем нажмите
Кнопка «Меню», чтобы выбрать его, измените клапан, пока изображение не будет в порядке. Реповер и
Проверьте.


Металлический контакт не допускается.

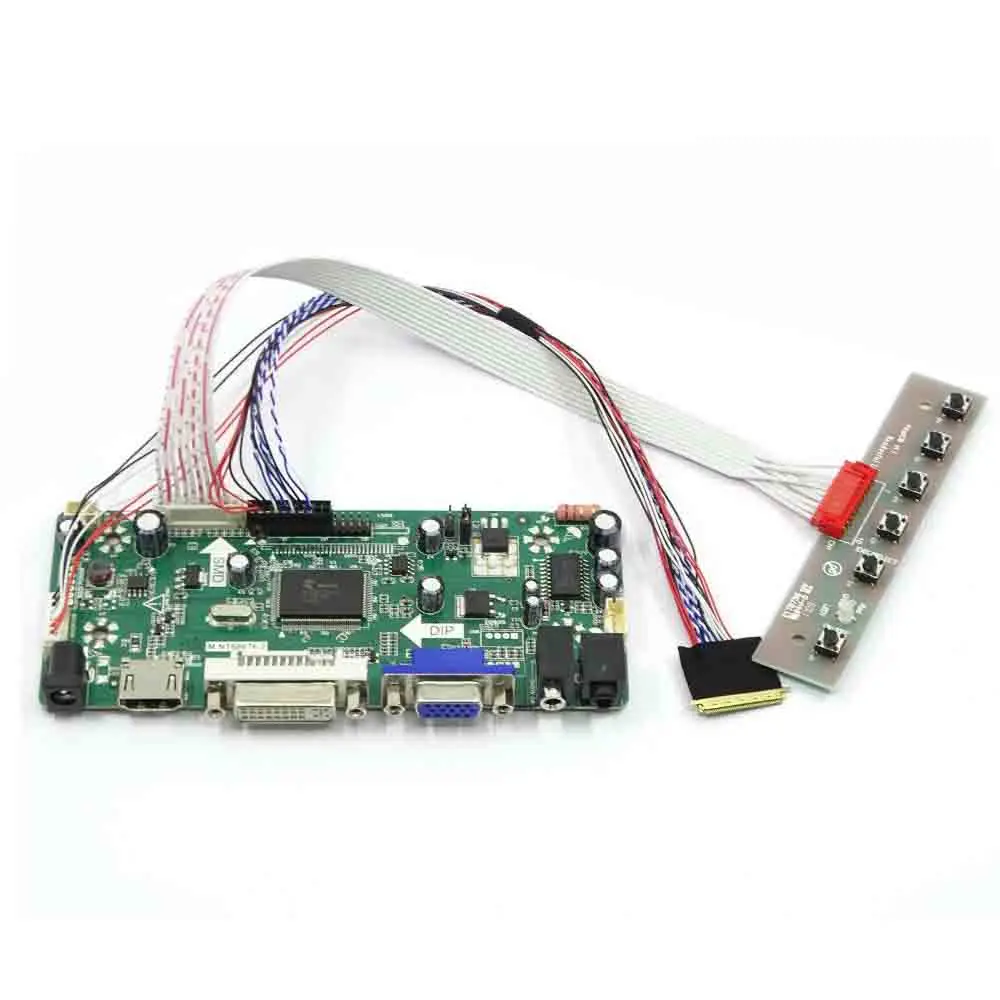

1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.

2. Подключите новый инвертор и новый LVDS кабель к вашей ЖК-панели.

3. Подключите комплект платы контроллера к ПК с кабелем VGA/кабелем DVI/кабелем HDMI.

4. Входная мощность12V,3A.(Пожалуйста, не изменяйте настройки перемычки напряжения на
Плата ЖК-контроллера перед подтверждением от нас,
Из-за неправильного изменения этого напряжения ваш ЖК-дисплей будет гореть. Кстати, пожалуйста
Не подключайте кабель lvds неправильно, некоторые неправильные подключения также могут сжечь ваш ЖК-дисплей,
Если вы не уверены, пожалуйста, свяжитесь с нами.)

Если вам нужно купить адаптер питания, пожалуйста, сообщите нам (EU UK AU us)

Описание:

*Точно такие же товары и фотографии.

*  Если у вас есть какие-либо проблемы с товаром, пожалуйста, свяжитесь со мной, прежде чем купить его, мы ответим вам как можно скорее.

* Каждый товар был проверен и находится в хорошем состоянии перед отправкой.

*   Он поставляется в защитной пузырчатой пленке и имеет все защитные экранные покрытия, поэтому, пожалуйста, не беспокойтесь.

Доставка:

Все товары будут отправлены в течение 48 рабочих часов после получения оплаты (за исключением субботы и воскресенья).

• 7 - 15 рабочих дней в США,В России.Доставка по Epacket с номером отслеживания.
• 14 - 22 рабочих дня в Великобританию, Австралию, Канаду.
• 18 - 25 рабочих дней в Испанию, Польшу, Норвегию.
• 18 - 25 рабочих дней до Germay,Filand.Sweden,Malta.
• 20 - 25 рабочих дней во Францию, Чехию. Большая часть Европы.
• 30 - 40 рабочих дней в другие страны (Бразилия, Аргентина, Турция)

Обычно это время доставки. Если ваша страна проводит строгую таможенную проверку и вызовет задержку.
