Описание продукта:

Обзор

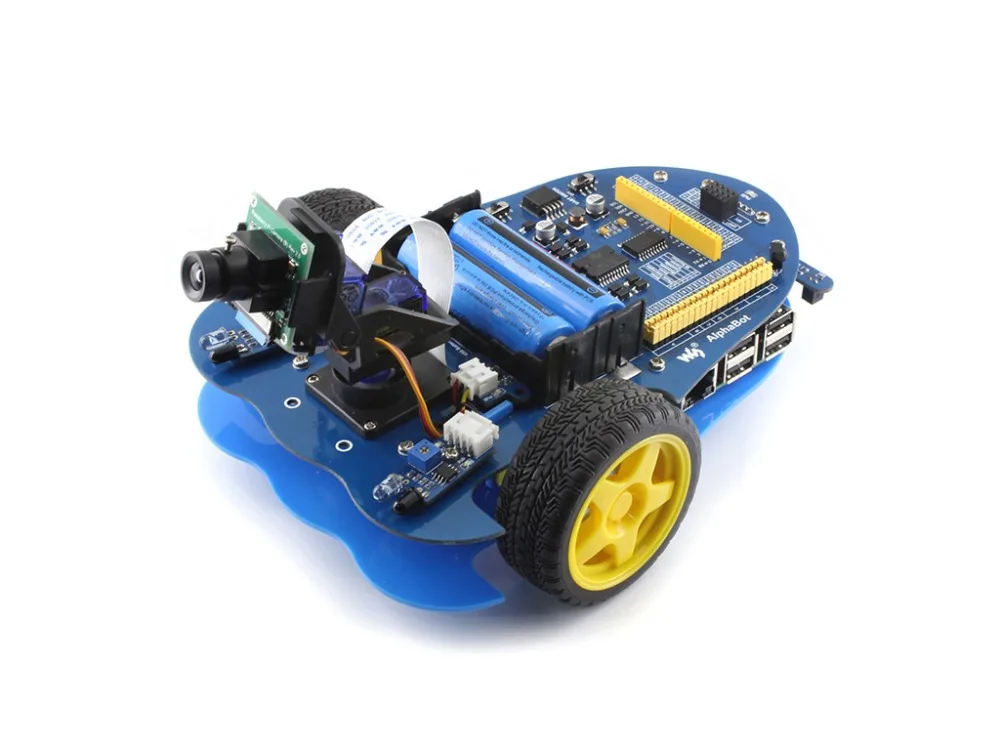

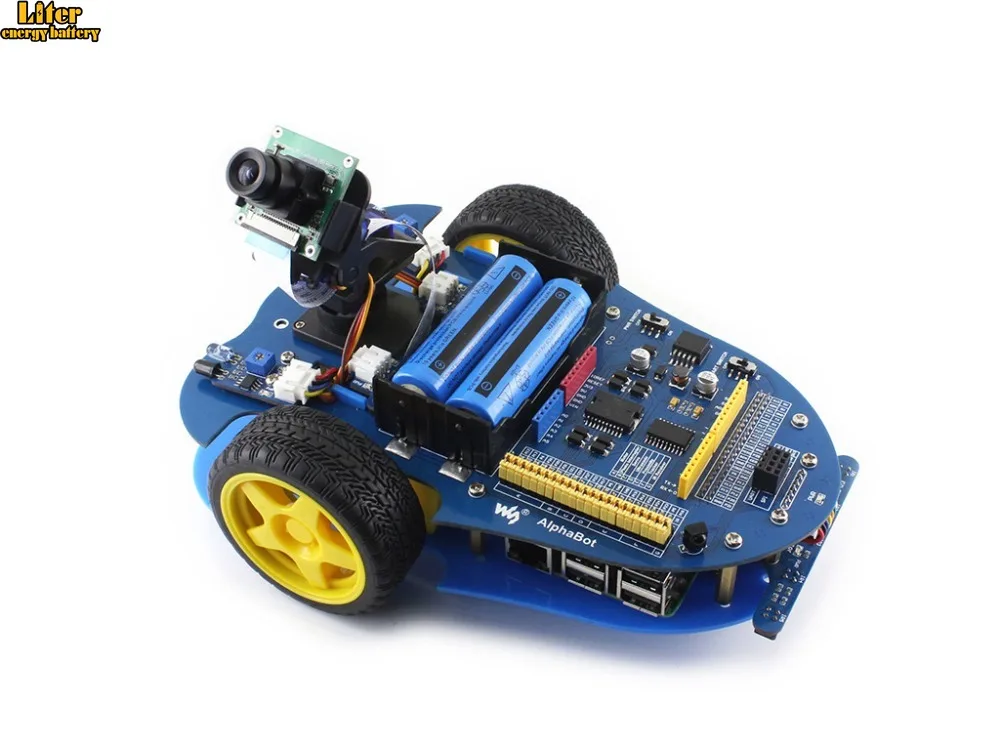

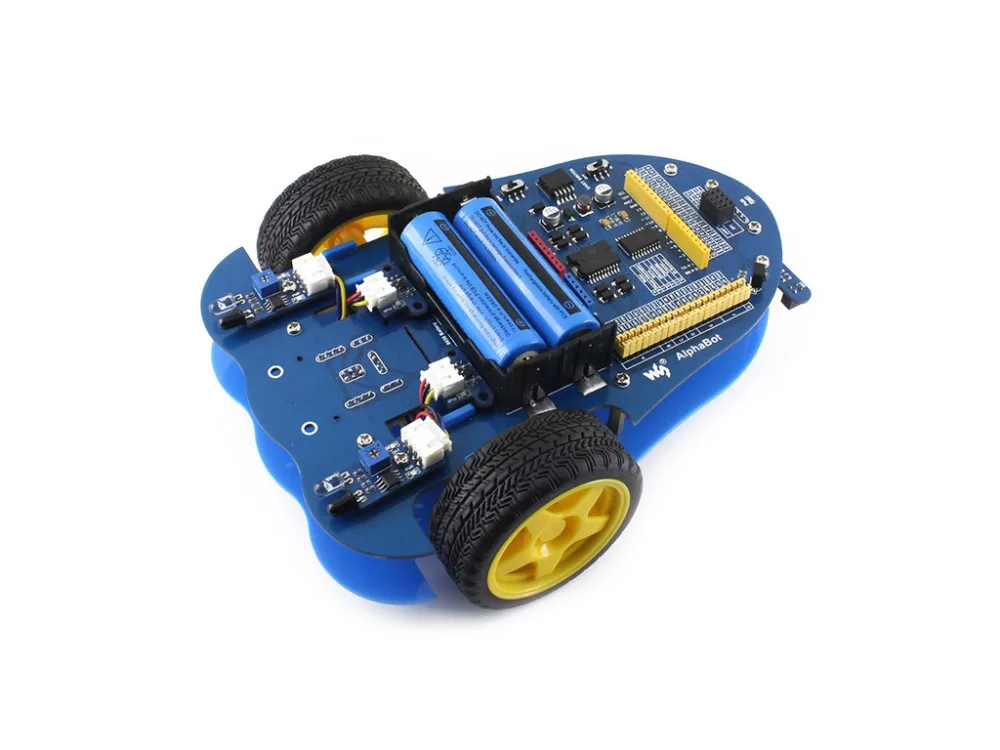

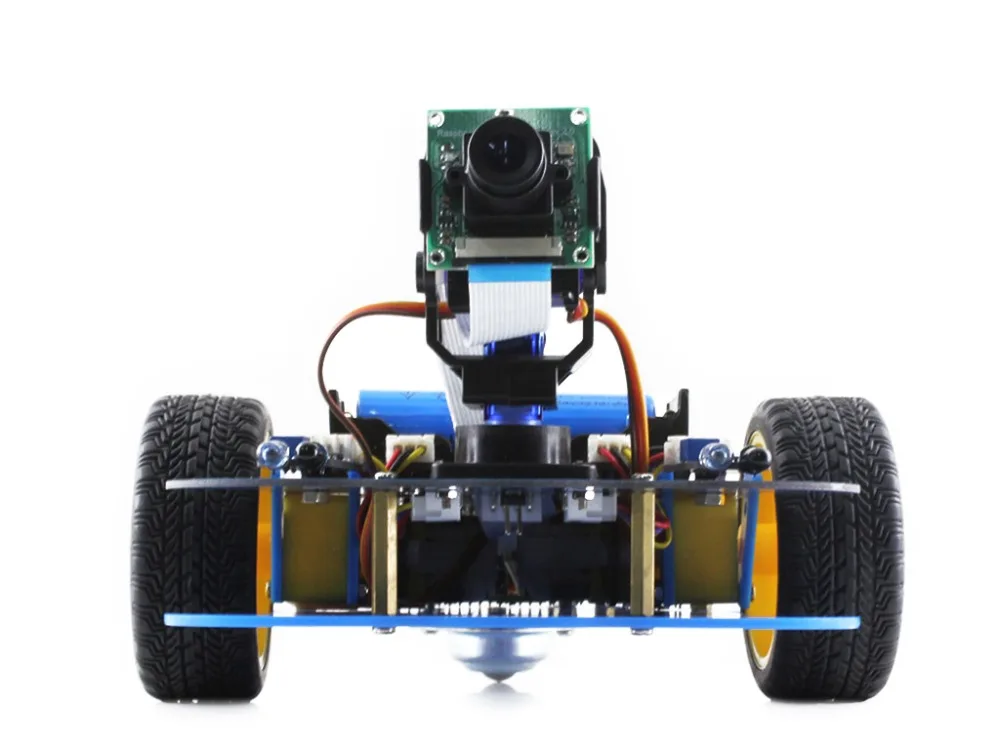

Этот комплект поставляется с роботизированной платформой Raspberry Pi 3 Model B +, AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

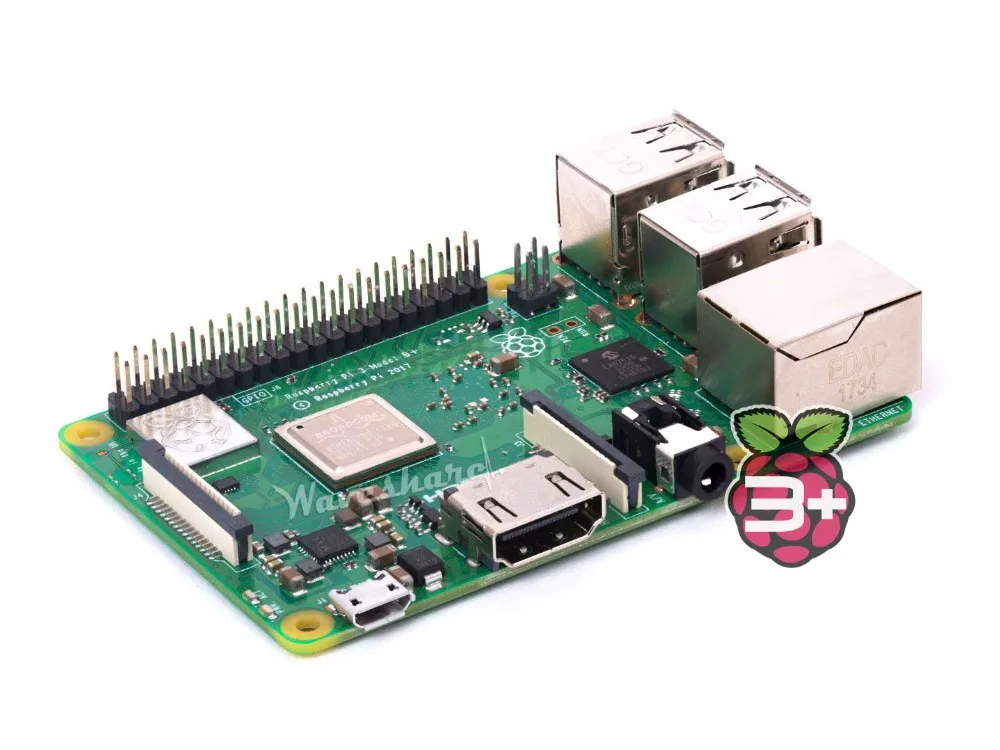

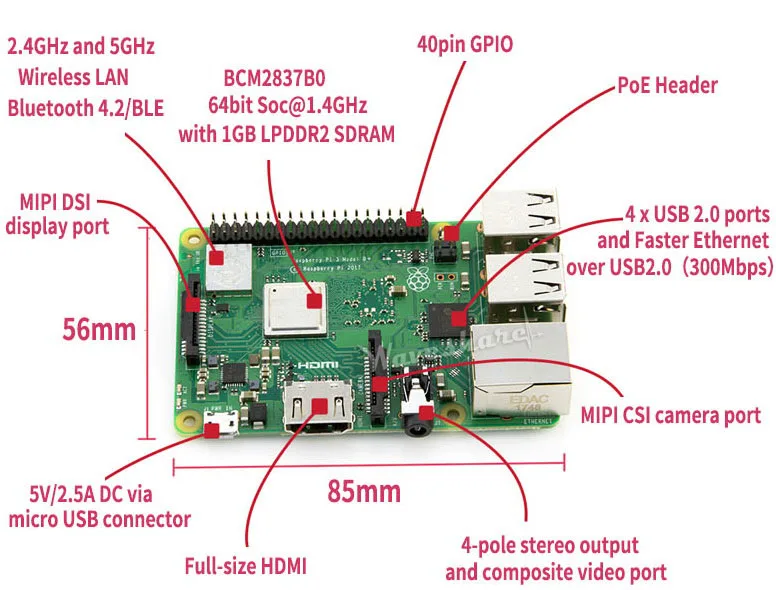

Raspberry Pi 3 Model B + Технические характеристики

• Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц
• 1 ГБ LPDDR2 SDRAM (синхронное динамическое ОЗУ)
• 2,4 ГГц и 5 ГГц IEEE 802,11. b/g/n/ac, беспроводная ЛВС, Bluetooth 4,2, BLE
• Gigabit Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с)
• Расширенный 40-контактный GPIO header
• Полноразмерный HDMI
• 4 порта USB 2,0
• Порт камеры CSI для подключения камеры Raspberry Pi
• Порт DSI для подключения сенсорного экрана Raspberry Pi
• 4-полюсный стереовыходной и композитный видеопорт
• Порт Micro SD для загрузки операционной системы и хранения данных
• 5V/2.5A DC вход питания
• Поддержка Power-over-Ethernet (PoE) (требуется отдельная шляпа PoE)

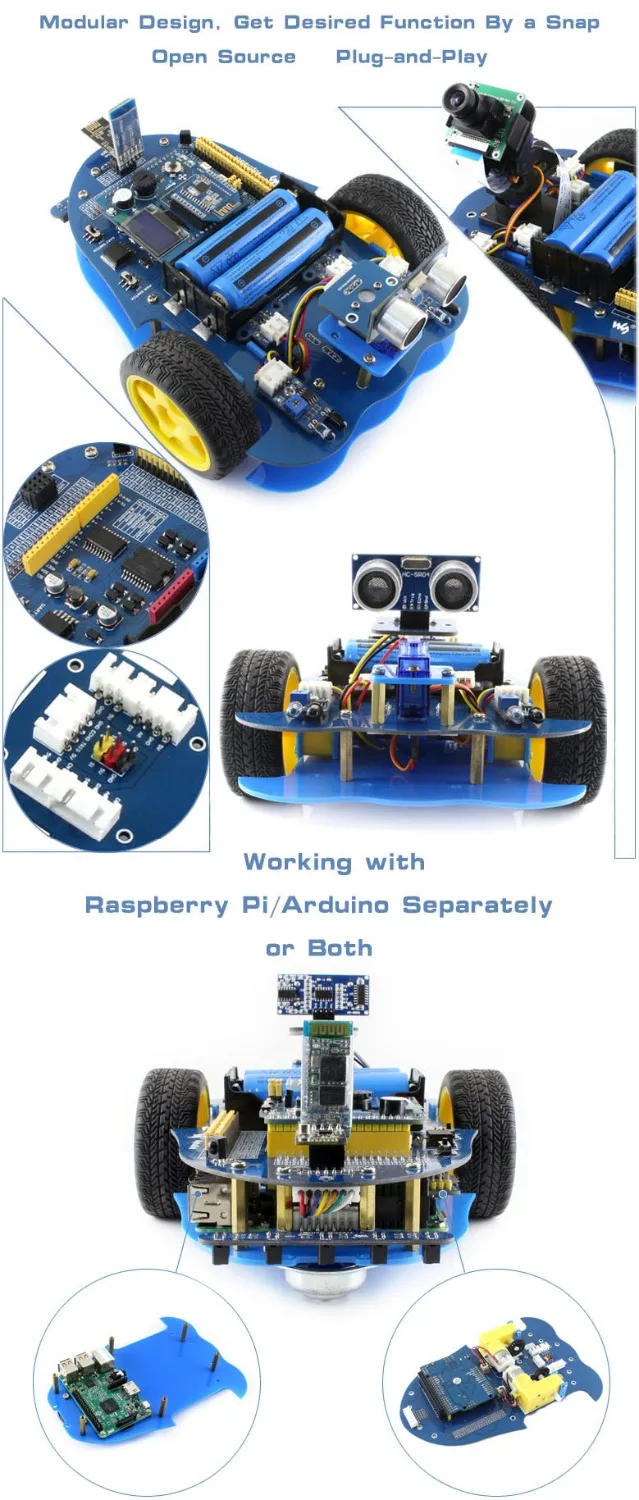

AlphaBot Особенности

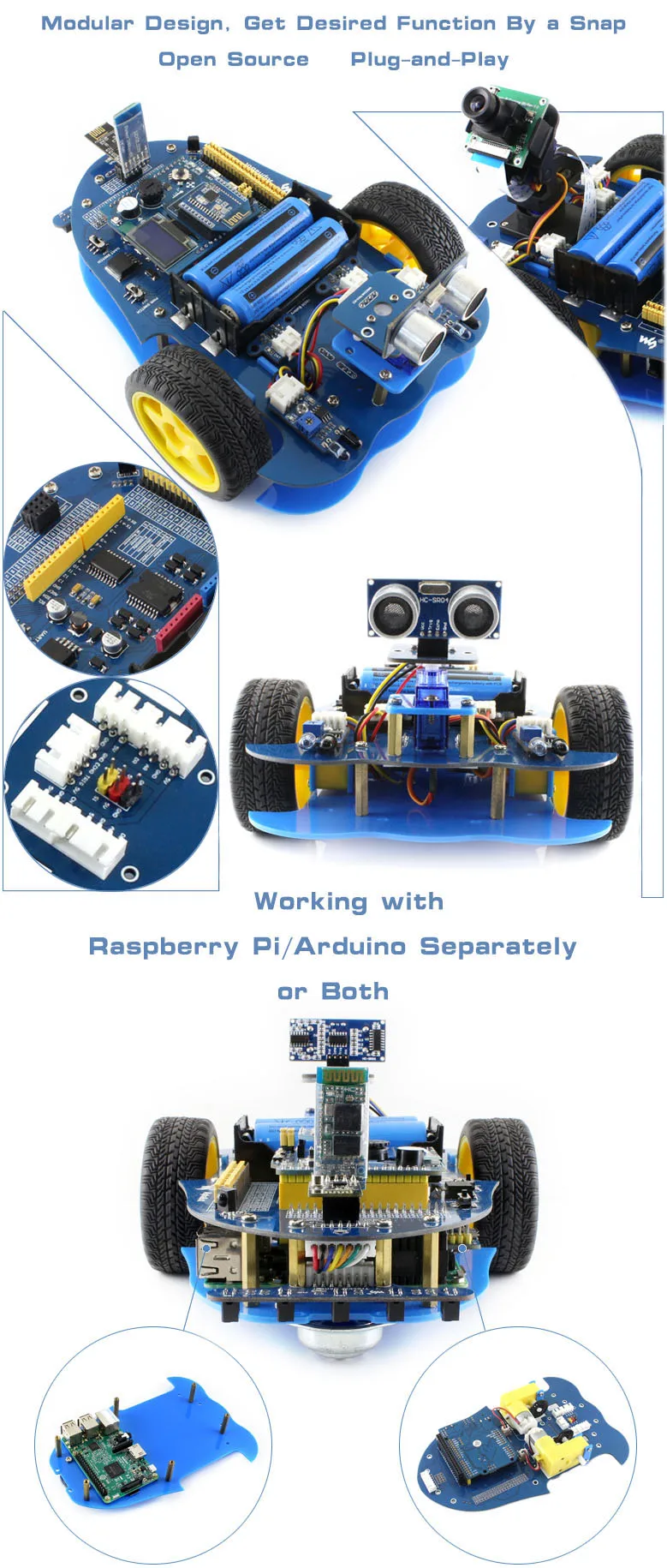

• Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба
• Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields

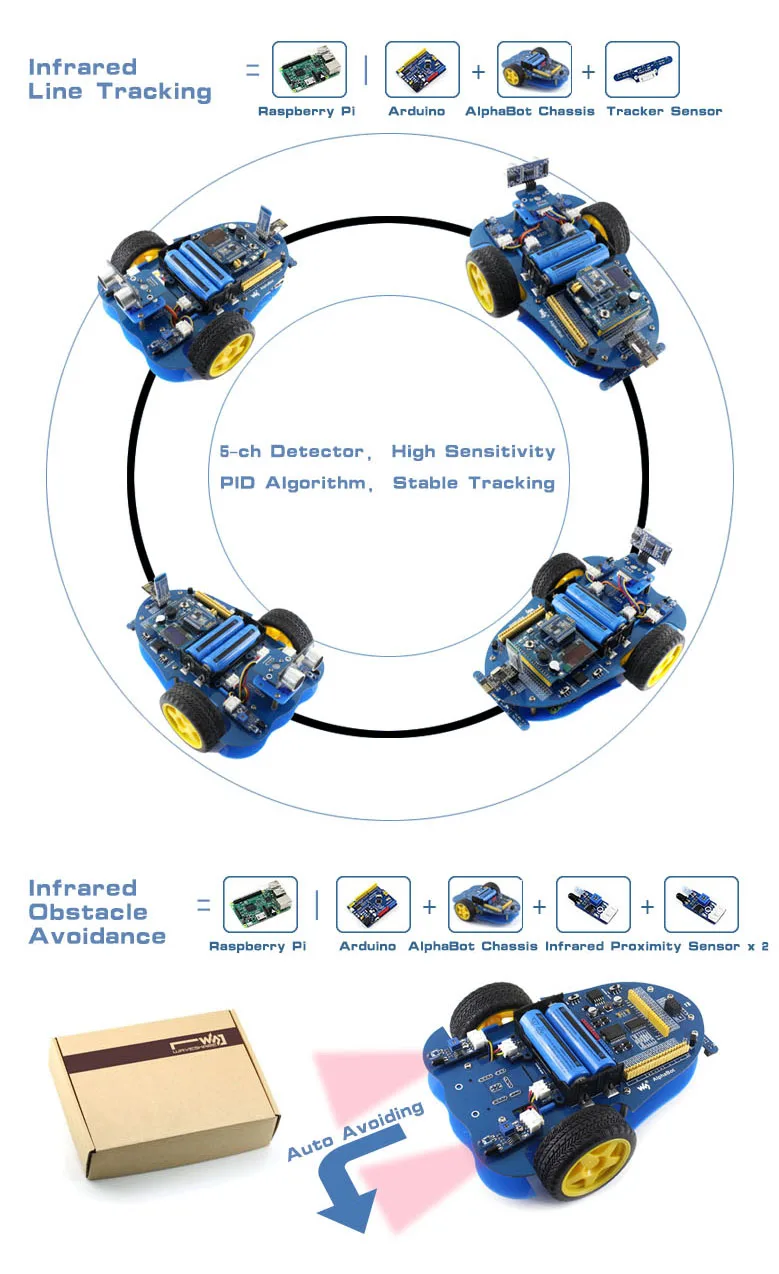

• Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов.
• LM298P драйвер двигателя с диодной защитной схемой, больше безопасности
• LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino
• TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики

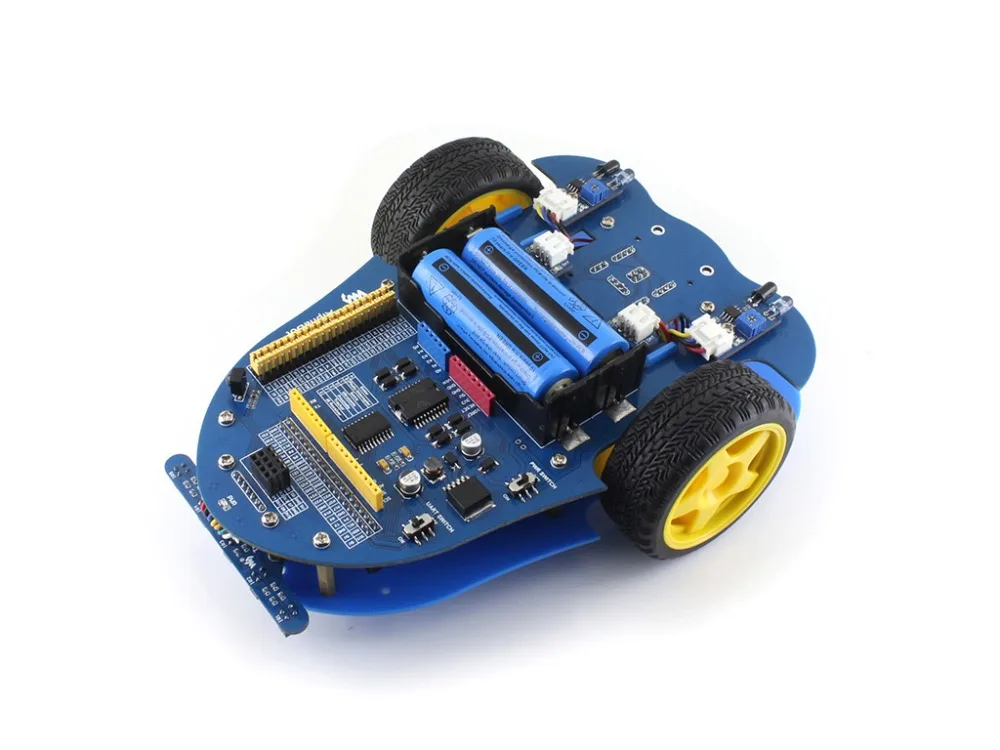

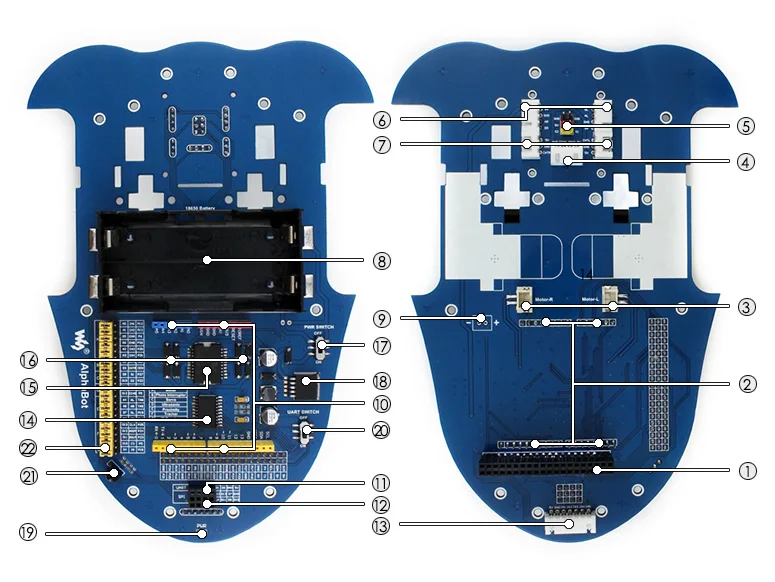

Что на материнской плате AlphaBot

1. Raspberry Pi (дюймы):Для подключения Raspberry Pi
2. Arduino интерфейс:Для подключения Arduino
3. Интерфейс мотора

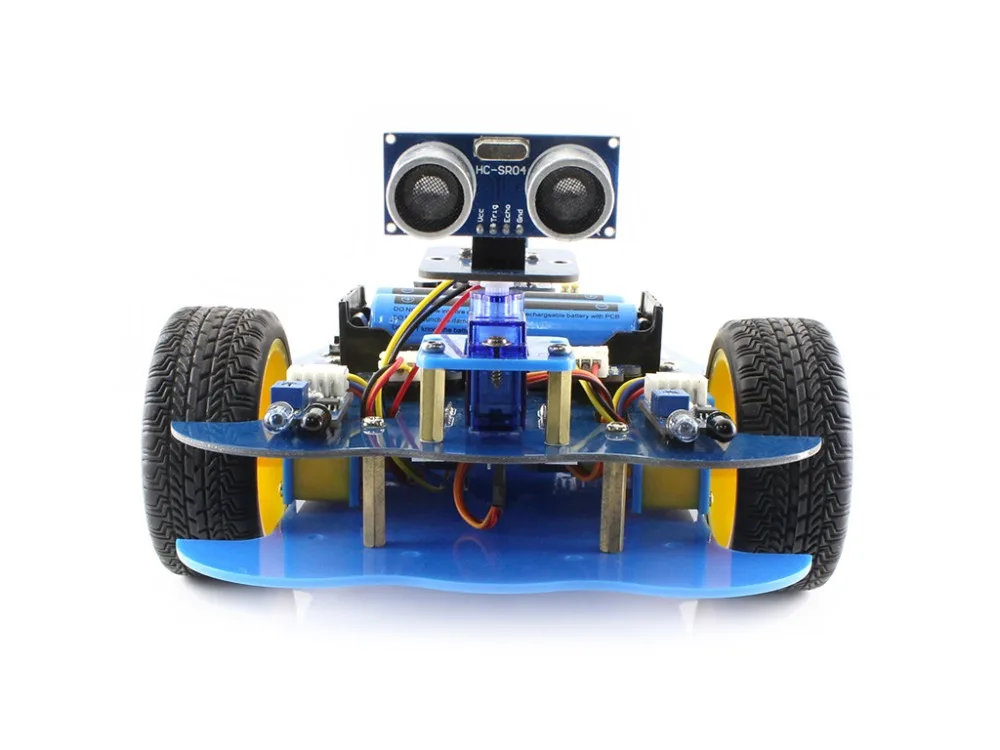

4. Ультразвуковой Модуль интерфейса
5. Серво Модуль интерфейса
6. Модуль обхода препятствий интерфейс
7. Скорость измерительный интерфейс
8. Батарея Патрон лампы:Поддерживает 18650 батареи
9. Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания
10. Arduino расширительный разъем:Для подключения Arduino щиты
11. UART интерфейс:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth
12. SPI интерфейс:Для подключения беспроводного модуля NRF24L01
13. Линия отслеживания модуль интерфейса
14. TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики
15. LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока
16. Анти-обратный диод
17. Мощность переключатель
18. LM2596:5V регулятор
19. Мощность индикатор
20. UART переключатель:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino
21. ИК-приемником:Управляйте роботом удаленно через инфракрасный
22. Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота

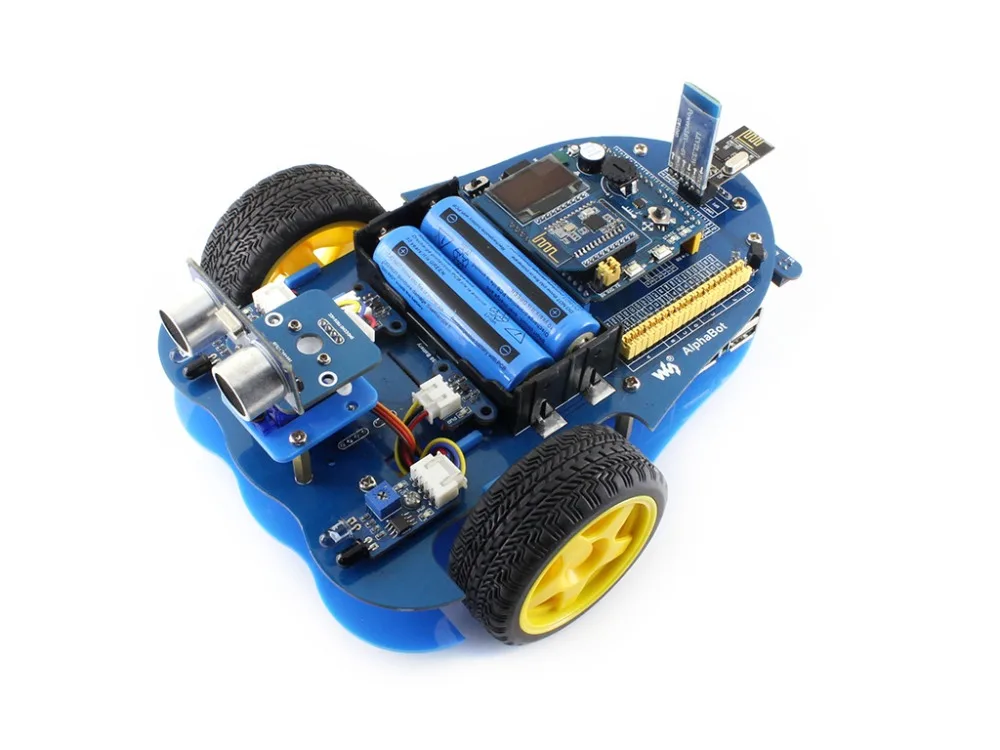

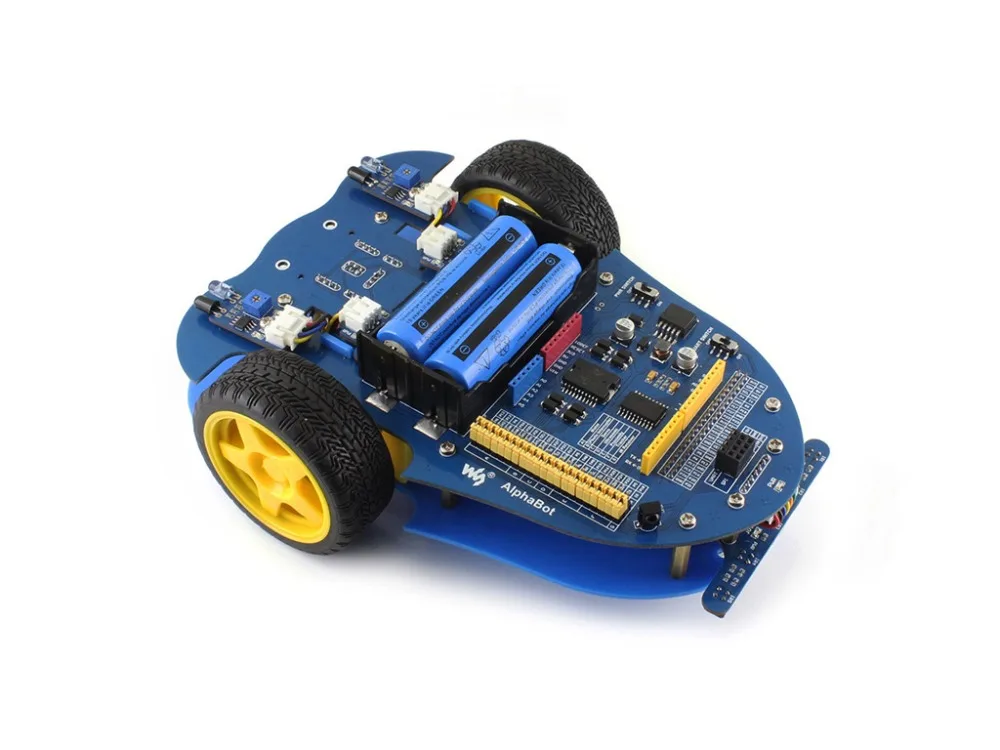

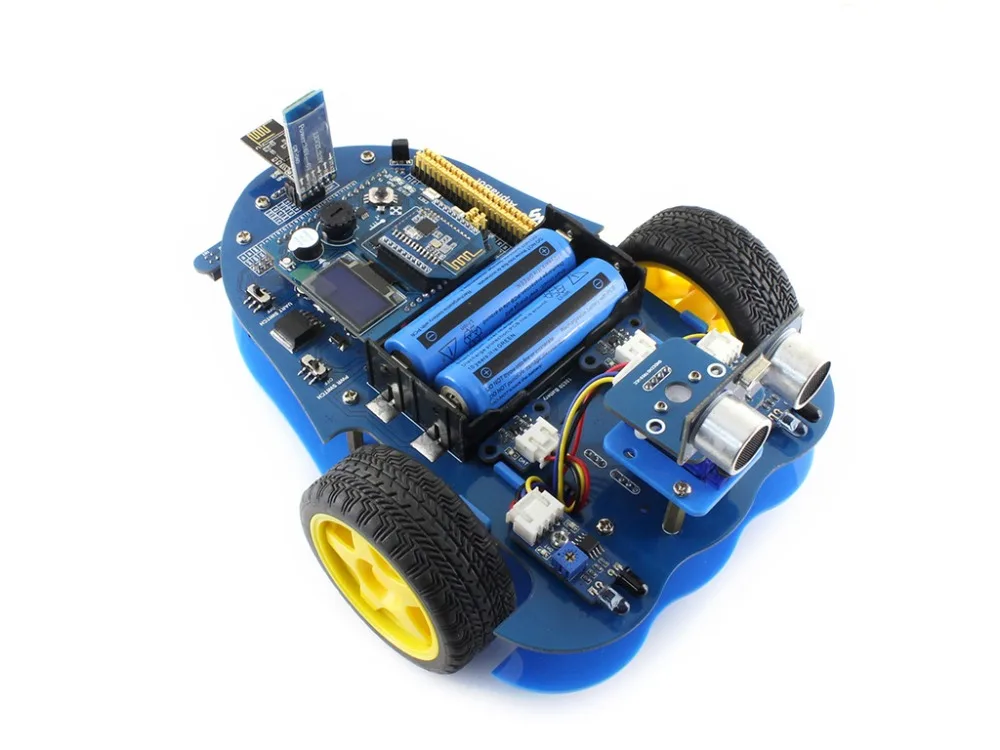

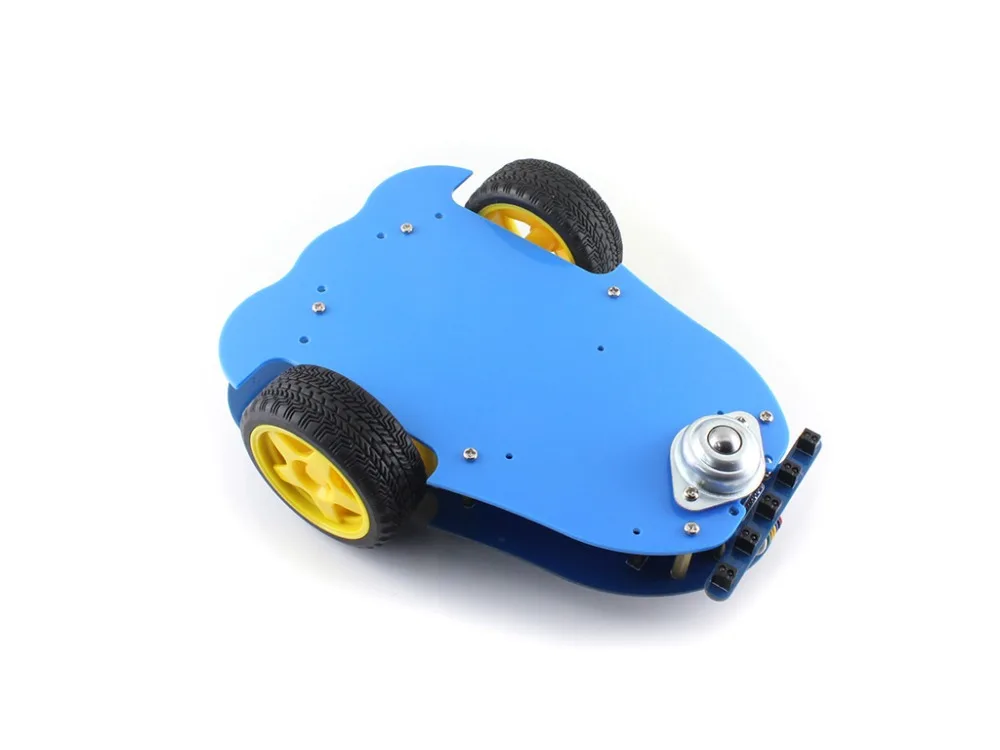

Фото

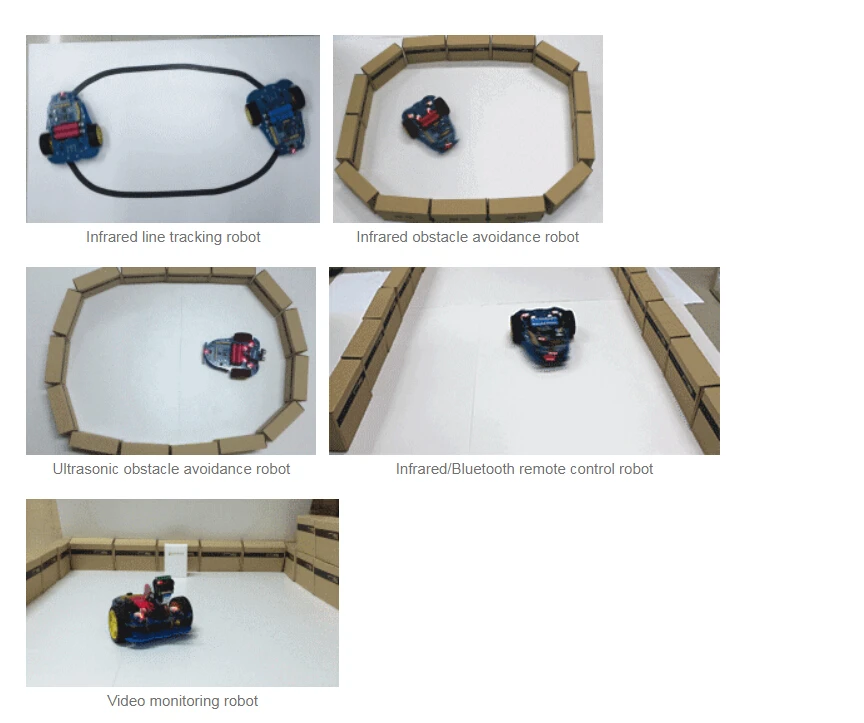

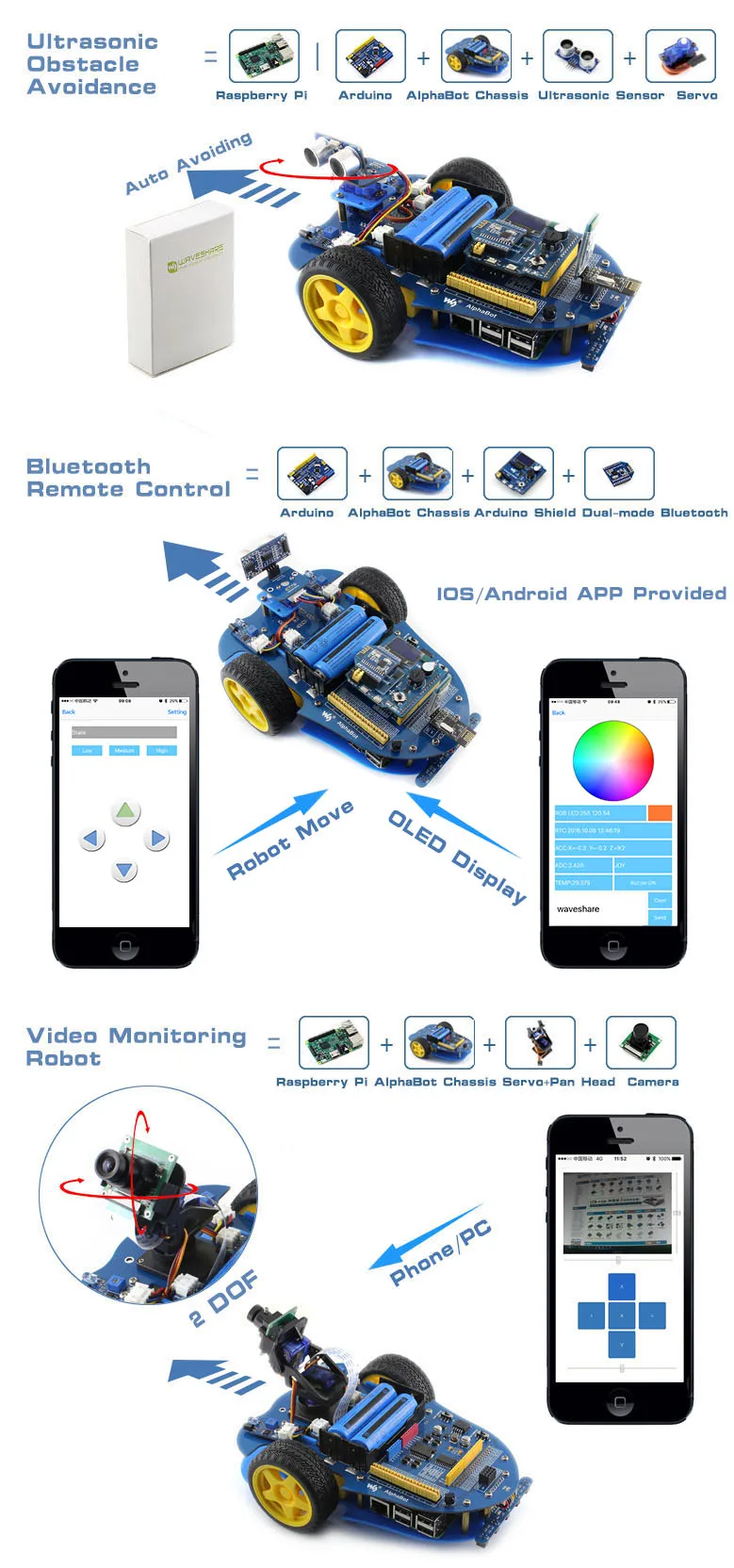

Примеры

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Развития ресурсы

Вики:Www.wav eshare.com/wiki/AlphaBot

Посылка содержание

Вес:0,606 кг

AlphaBot Стандартный

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

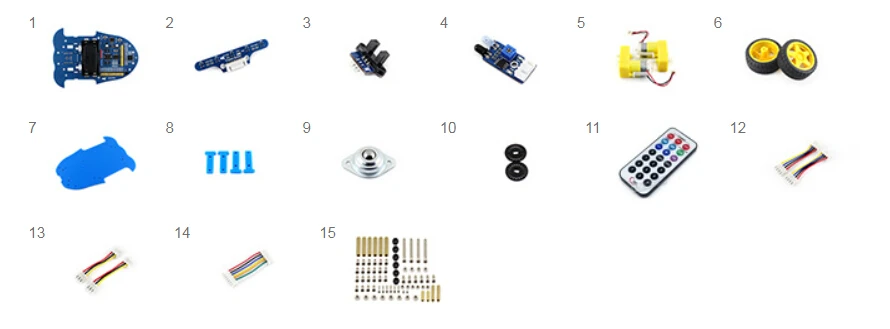

1. AlphaBot материнская плата x1
2. Трекер Сенсор x1
3. Фотопрерывателя Сенсор x2
4. Инфракрасный датчик приближения Сенсор x2
5. Мотор с коробкой передач 2 шт x1
6. AlphaBot колеса 2 шт x1
7. AlphaBot акриловая шасси x1
8. Пластина крепления двигателя 4 шт. x1
9. Omni-direction wheel x1
10. 20 слотов энкодер диск 2 шт x1
11. ИК-пульта дистанционного управления x1
12. XH2.54 4 см 4Pin 2 шт. x1
13. XH2.54 4 см 3Pin 2 шт. x1
14. XH2.54 4 см 7Pin x1
15. AlphaBot винты x1

Дополнительные детали в комплекте

1. Raspberry Pi 3 Model B + x1
2. Камера RPi (B) x1
3. SG90 servo x2
4. 2 DOF панорамирование и наклон комплект x1
5. 15PIN FFC 25 см x1
6. Карта Micro SD 16 Гб x1
7. Мощность адаптер США стандарт 5V/3A micro x1
8. Считыватель карт Micro SD x 1(Бесплатно)
