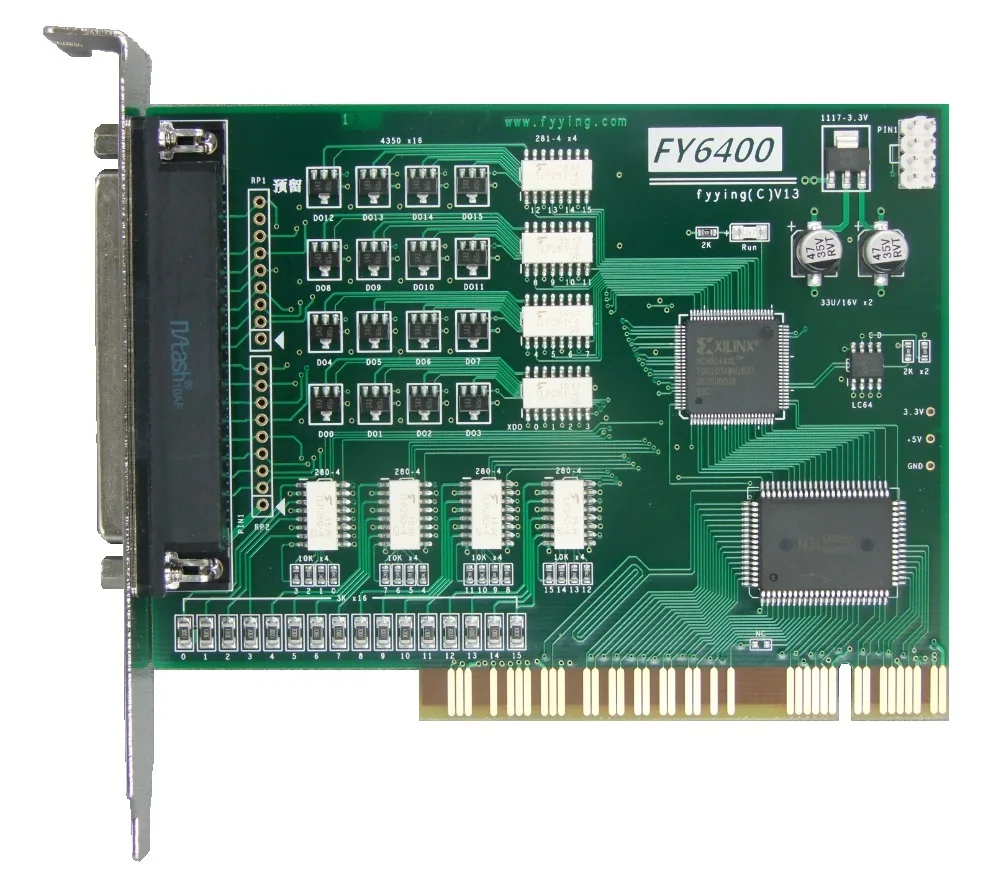

FY6400

使 用 手 册

& Uml;       PCI总线隔离Ввода/вывода控制卡

& Uml;       16路隔离输入 支持共阴与共阳

& Uml;       16路隔离晶体管输出 大功率npn型输出

如果客户需要pnp输出型, 选购 FY3401 端子板即可.点击此处选购

& Uml;       3 路计数器(管脚与 DI0--DI2 共用)

& Uml;       --------------------------------------------

& Uml;       EEPROM存储数据,掉电不消失

& Uml;       接口方式:DB37 母头

新版的 FY6400 支持中断. 硬件版本高于 V15. 2018 года 4 月份之后,发布的版本为 V15 或者更高.

Описание для: 如果新客户对于板卡的参数,以及工作模式等原理性问题不是很了解的话,

您可以在官网 Главная страница 下载查看<用户指导>文档,里面有详细的介绍.

Io部分

N          16 路隔离输入通道,性能:

1.        光耦隔离输入

2.        小于 1V, di状态为无效

3.        5-24 В, di状态为有效

4.        悬空状态为无效

5.        响应时间 100us

N          16 路隔离输出通道,性能:

1.        Npn型晶体管输出, 灌电流. 如果客户需要pnp输出型, 选用 FY3401 端子板即可.

2.        最大驱动电流可达 200mA,关断电流小于 0.5uA.

3.        上电为断开状态,没有跳变状态以及不稳态

4.        响应时间 100us

N          3 路 16 位计数器.

1. 计数器通道与 DI0--DI2 管脚复用.

2. 外接脉冲信号频率:不能超过 10 кГц.

3. 可通过函数设置为上升沿或下降沿触发计数. 默认下降沿触发计数.

N          1 路外部中断:

1.中断触发信号与 DI0 管脚复用.用户可以使用软件设置为上升沿触发;下降沿触发.

2.中断响应速度:小于 500uS,不同系统有所不同.(特征值:Win7 32 位系统 2,33 主频,测量的响应速度为 250uS)

3.用户通过接口函数指定中断回调函数,当中断触发之后,回调函数里的程序被执行.

4.如果上一次的中断回调函数没有执行完,下一次的中断触发将会被忽略,不执行中断回调函数. 所以建议客户:中断回调函数中的语句尽量简洁;中断触发信号不要过于密集.

N          板卡接头:DB37 母头

 支持的软件开发环境:

1.        提供 32bit 和 64bit 的dll文件, 分别可以在xp, WIN 32, 64 等系统下调用.

2.        Цветовая гамма: MFC,VC,VB,LABVIEW,C #

 卖点:

本产品支持纯位操作,用户只需要在函数中设置io通道以及io的状态, 就可以获得输入的状态,或者设置输出的状态.这对于只支持组操作的板卡有很大的优势,用户可以最快的时间内将板卡利用起来,而不用考虑繁杂的位操作算法.

FY6400_DO_Bit (ручка hdev _ int32 dodatabit _ int32 доче)/输出位操作函数,用户只需要设置输出通道的状态(dodatabit) 和 输出通道号 (доче) 就可以控制外部某一个端口的状态.

FY6400_DI_Bit ((Ручка hdev _ int32 dich)/输入位操作函数.用户只需要设置输入通道号(dich)就可以获得某一个输入通道的状态.

并且请用户注意的是:本产品提供的位操作函数是在底层硬件中实现的纯位操作,而非在上层软件中使用软件模拟实现. 对于使用软件模拟实现的位操作,在单线程中是没有问题,但是在多线程处理时,就会出现冲突.

由于 FY6400 的位操作功能是在底层硬件中实现的,无论是单线程,还是多线程,都可以良好运行,毫无冲突.

当然,本产品在提供位操作的同时,也提供组操作,以满足不同客户的需求.

提供io控制的同时, 提供了三路 16 路计数器,方便客户接入各种计数器信号,编码器信号.

提供eeprom, 可以保存用户数据或者各种特征值,数据掉电不消失.

相关产品:

FY2400P: 12 路隔离输入,12 路隔离晶体管输出. 支持可编程模式. 串口总线.

FY4400: 12 路隔离输入,12 路晶体管输出. Usb总线.

FY6400L: 4 路隔离输入,4 路晶体管输出. Pci总线.

FY6450: 8 路隔离输入,12 路继电器输出. Pci总线.

使用流程:

1.安装驱动.

2.使用测试软件进行测试.

3.用户自行开发.(提供完善的软硬件开发指导,驱动,例程等等技术支持)

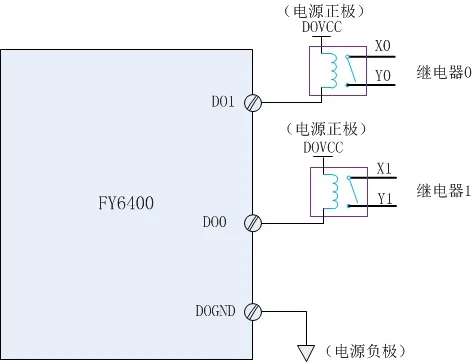

关于接线:

输入:

От производителей:

注意:标配中并不包含端子板.为了方便接线,客户可以选用 FY6400 可配套的端子板:

FY3400 端子板 FY3401 端子板 或者 FY3740 端子板:

FY3400 端子板链接

FY3401 端子板链接

FY3740 端子板链接

使用端子板的目的是方便接线,端子板可以将 FY6400 的db头转为可以直接接线的端子.

关于以上三种端子板的介绍说明:

FY3400 是专用型端子板;有指示灯,方便调试; 只支持npn输出模式; 价格居中.

FY3401 是专用型端子板;有指示灯,方便调试; 支持npn输出和pnp输出两种模式.

FY3740 是通用型端子板;没有指示灯, 将板卡的db头一对一转换为端子输出; 价格最低.

使用端子板,客户接线可以更加方便.

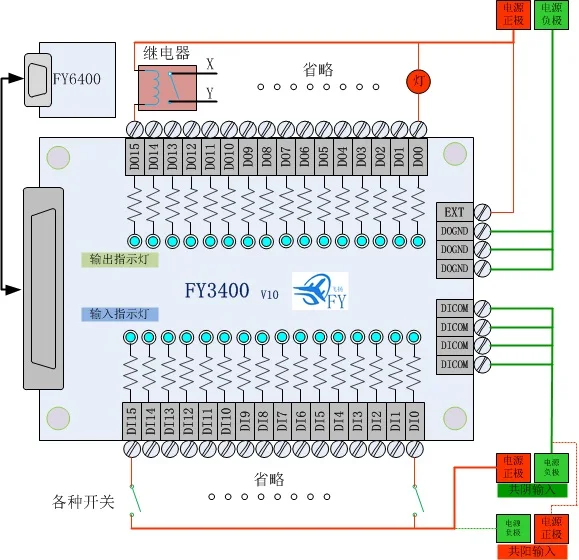

上图为 FY3400 接线示意图;FY3401 接线类似,用户可以参看具体的手册.
