Описание товара

XILINX FPGA макетная плата Xilinx Spartan-3E XC3S250E с DVK600 + Core3S250E 10 комплектов аксессуаров = Open3S250EXILINX FPGA макетная плата Xilinx Spartan-3E XC3S250E с DVK600 + Core3S250E 10 комплектов аксессуаров = Open3S250EXILINX FPGA макетная плата Xilinx Spartan-3E XC3S250E с DVK600 + Core3S250E 10 комплектов аксессуаров = Open3S250EXILINX FPGA макетная плата Xilinx Spartan-3E XC3S250E с DVK600 + Core3S250E 10 комплектов аксессуаров = Open3S250EXILINX FPGA макетная плата Xilinx Spartan-3E XC3S250E с DVK600 + Core3S250E 10 комплектов аксессуаров = Open3S250EXILINX FPGA макетная плата Xilinx Spartan-3E XC3S250E с DVK600 + Core3S250E 10 комплектов аксессуаров = Open3S250E



XILINX FPGA макетная плата Xilinx Spartan-3E XC3S250E с DVK600 + Core3S250E + 10 комплектов аксессуаров = Open3S250E упаковка A

Плата разработки FPGA предназначена для серии XILINX Spartan-3E, имеет встроенную XC3S250E и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

XC3S250E development board

Обзор

Open3S250EЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACore3S250E.

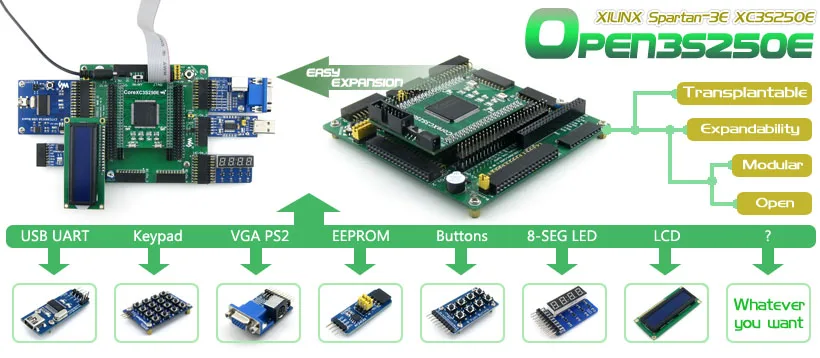

Open3S250E поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с устройствами FPGA серии XILINX Spartan-3E.

Что на материнском доске

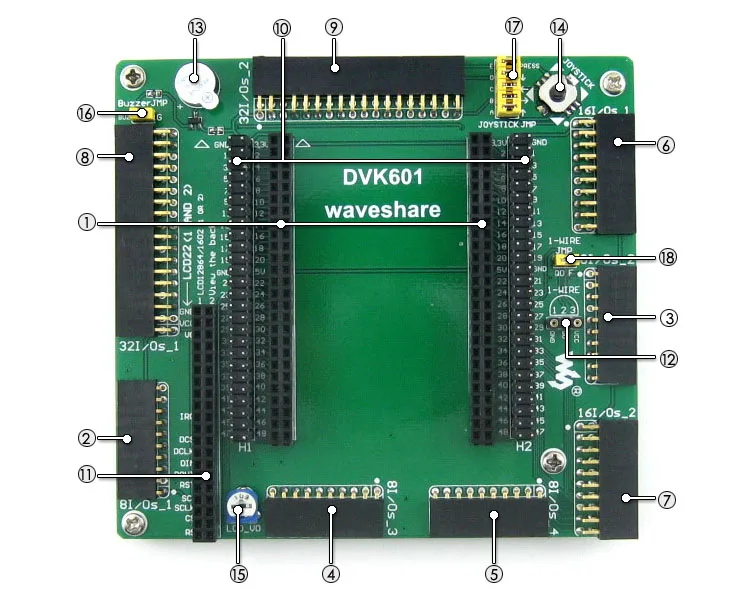

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
  5. Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
  6. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  9. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. FPGA для расширения разъемов
    • Контакты FPGA доступны на разъемах расширения
    • Для подключения платы аксессуаров SDRAM
  2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. Зуммер
  5. Джойстик:Пять положений
  6. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  7. Зуммер джемпер
  8. Джойстик джемпер
  9. Одно-провода соединительные

Для джемперов 16-18:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E «8I/Os_3» и «8I/Os_4» не подключены.

Что на Core3S250E

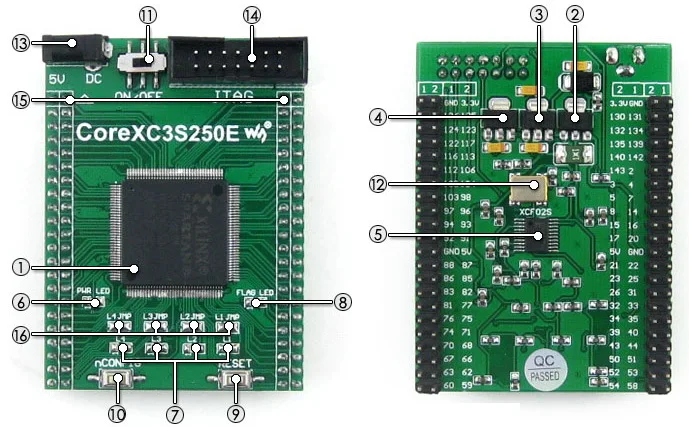

XC3S250E core board on board resource

  1. XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 V ~ 3,3 V
    • Комплект поставки:QFP144
    • Ввода/вывода:80
    • LEs:250 K
    • Оперативная память:216kb
    • DCMs: 4
    • Отладки/программирования:поддержка jtag
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-2.5,2,5 V регулятор напряжения
  4. AMS1117-1.2,1,2 V регулятор напряжения
  5. XCF02S,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. FPGA инициализации индикатора
  9. Кнопка сброса
  10. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. Выключатель питания
  12. 50 м активный кристаллический осциллятор
  13. 5 V DC jack
  14. JTAG интерфейс:Для отладки/программирования
  15. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  16. Светодиодный джемперы

Фото

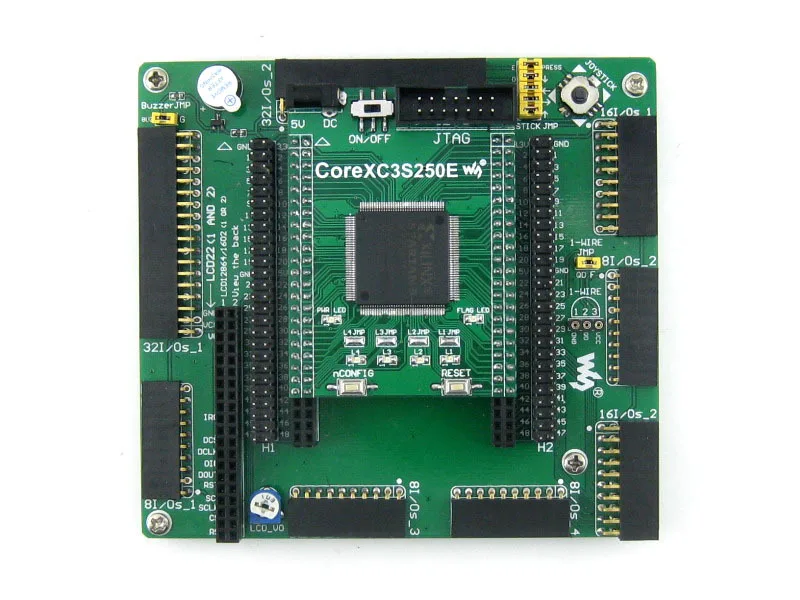

FPGA Development Board

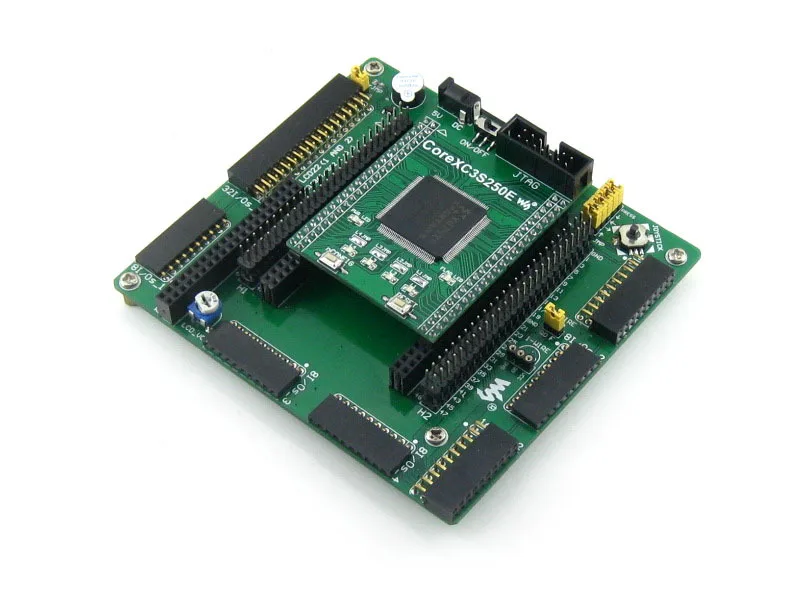

Open3S250E макетная плата FPGA Development Board
Open3S250E макетная плата FPGA Development Board
Open3S250E доска для разработки вид сзади FPGA Development Board
Материнская плата печатная плата для DVK601 FPGA Core Board

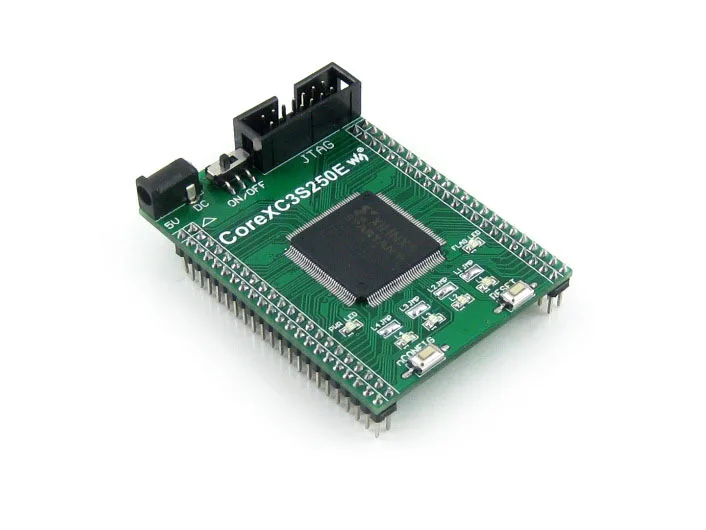

FPGA основной плате Core3S250E FPGA Core Board
FPGA основной плате Core3S250E
Подключение к различные периферийные устройства LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к RS232 доска PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 светодиодным панелям 8 Push Buttons
Подключение к 8 кнопкам 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата eeprom Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к DataFlash доска CY7C68013A USB Board

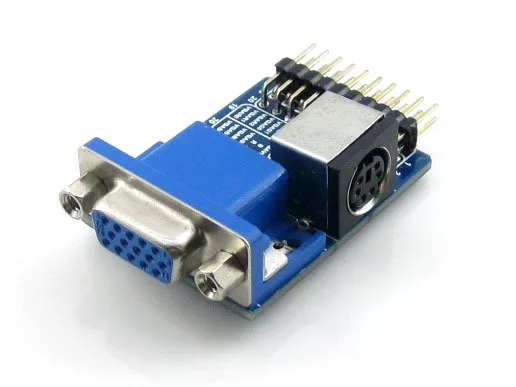

Подключение к USB плате CY7C68013A VGA PS2 Board
Подключение к плате VGA PS2 Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

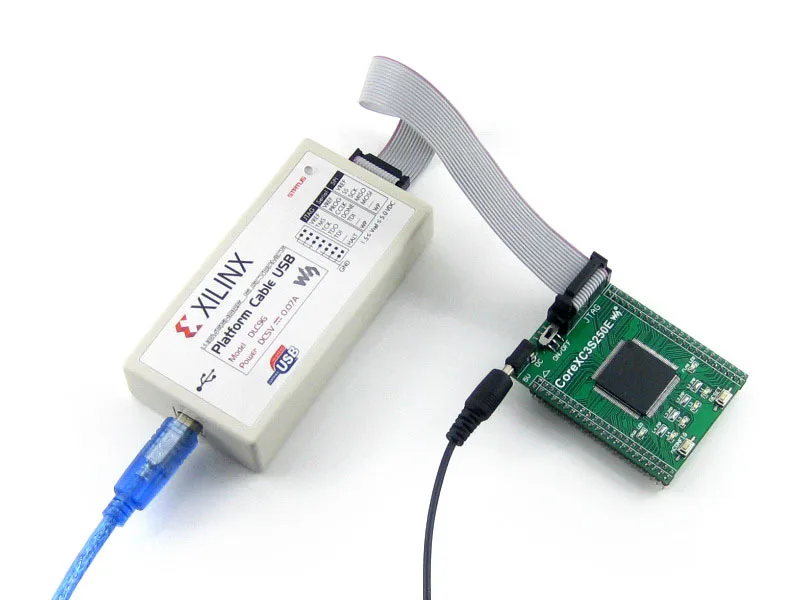

Примечание: Open3S250E не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

Плата разработки Open3S250E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL
AT24CXX EEPROM I2C Y Y
FM24CXX Фрам I2C Y Y
AT45DBXX DATAFLASH SPI Y
PCF8563 РТК I2C Y
PCF8591 4xAD, 1xDA I2C Y
DS18B20 Датчик температуры 1-проводной Y
SP3232 Последовательной связи UART Y Y
SP3485 Последовательной связи UART Y Y
PL2303 USB UART UART Y Y
CY7C68013A USB устройство Ввода/вывода   Y
Зуммер Звуковое устройство 1I/O (ШИМ) Y Y
PS/2 клавиатуры Устройство ввода PS/2 Y Y
Одной кнопки Устройство ввода ---- Y Y
4x4 клавиатуры Устройство ввода 8I/Os Y Y
Джойстик Устройство ввода 5I/Os Y Y
Светодиодные лампы Дисплей устройства ---- Y Y
8 SEG LED Дисплей устройства 13I/Os Y Y
Монитор с видеографической матрицей Дисплей устройства VGA Y Y
Жидкокристаллический характерный Дисплей устройства 11I/Os Y Y
Графический ЖК-дисплей Дисплей устройства 11I/Os Y Y

Отладки/программирования интерфейса

Плата разработки Open3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-код Название сигнала Описание продукта:
1 GND Заземления сигнала
2 VCC (многоцел) Цель блок питания
3 GND Заземления сигнала
4 TMS Джтаг государственного управления машиной
5 GND Заземления сигнала
6 TCK Часы сигнала
7 GND Заземления сигнала
8 TDO Данных от устройства
9 GND Заземления сигнала
10 TDI Данные устройства
11 GND Заземления сигнала
12 NC
13 GND Заземления сигнала
14 NC
15 GND Заземления сигнала

Джтаг заголовок

JTAG header pinout

Развития ресурсы

  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA документация развития
  • Вики:Www.waveshare.com/wiki/Open3S250E

В комплект входит:

В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.

Стандартный пакет

  1. Open3S250E макетная плата x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
1 2 3 4

Аксессуары для досок пакетом

  1. Плата VGA PS2 x 1
  2. PL2303 USB UART Board (mini) x 1
  3. AT45DBXX DataFlash Board x 1
  4. FM24CLXX Фрам доска x 1
  5. CY7C68013A USB плата (мини) x 1
  6. PCF8563 RTC плата x 1
  7. PCF8591 AD DA плата x 1
  8. DS18B20 x 1
  9. LCD1602 (3,3 V с синей подсветкой)-1 шт.
  10. Usb-разъем типа A для мини-кабеля типа B x 1
1 2 3 4 5 6 7 8 9 10
