Компьютерный модуль Raspberry Pi 3 +/32 ГБ тип A плата ввода-вывода см3 + DS18B20 ИК-пульт

Компьютерный модуль Raspberry Pi 3 +/32 ГБ тип A плата ввода-вывода см3 + DS18B20 ИК-пульт

Описание

Raspberry Pi вычислительный модуль 3 +/32 ГБ макетный Комплект Тип A, см3 + IO Плата, DS18B20, ИК пульт дистанционного управления

Обзор

Так как Фонд Raspberry Pi выпустил вычислительный модуль 3 +, вы, возможно, следили за ним в течение некоторого времени, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготавливаем этот комплект для вас, чтобы быстро оценить вычислительный модуль 3 +, уменьшая цикл разработки.

Ключевые детали в этом наборе для разработки вычислительного модуля 3 + включают:

• Вычислительный модуль 3 +/32 ГБ:Raspberry Pi 3 Model B + промышленная версия, Pi в гибком форм-факторе, с флэш-памятью eMMC 32 Гб
• Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от см3 +, таких как USB, HDMI, как у обычного Pi, чтобы помочь оценить

См3 + характеристики

• Broadcom BCM2837B0
  • Cortex-A53 (ARMv8) 64-бит SoC @ 1,2 ГГц
• 1GB RAM
• Вспышка eMMC
  • См3 +/Lite: Нет, но подключает интерфейс SD-карты к контактам модуля, чтобы пользователь мог подключить его к eMMC или SD-карте
  • См3 +/8 ГБ: 8 Гб
  • См3 +/16 ГБ: 16 Гб
  • См3 +/32 ГБ: 32 ГБ
• 200PIN разъем SODIMM (35U жесткий позолоченный ввод/вывод штифты)
  • 48 x GPIO
  • 2 x I2C
  • 2 x SPI
  • 2 x UART
  • 2 x SD/SDIO(1x SD был использован для вспышки eMMC на неlite вариантах)
  • 1 x HDMI 1.3a
  • 1 хост USB2/OTG
  • 1 x DPI (Параллельный RGB-дисплей)
  • 1 x NAND(SMI)
  • 1 4-полосный Интерфейс камеры CSI (до 1 Гбит/с на полосу)
  • 1 x 2-полосный Интерфейс камеры CSI (до 1 Гбит/с на полосу)
  • 1 x 4-полосный интерфейс дисплея DSI (до 1 Гбит/с на полосу)
  • 1 x 2-полосный интерфейс дисплея DSI (до 1 Гбит/с на полосу)
• По сравнению с CM1, см3 + поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft)

Функции вычислительного модуля IO Board Plus

• Совместим с вычислительным модулем IO Board V3 от Raspberry Pi Foundation
• Разъем Raspberry Pi GPIO для соединения разных шляп Raspberry Pi
• Подключение к Arduino, а также поддержка щитов Arduino
• 1-проводной интерфейс для подключения одношиновых устройств, таких как DS18B20
• 4 клавиши, 4 светодиода, 1 зуммер для тестирования ввода-вывода
• Встроенный usb-хаб, позволяет подключать больше USB-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB для UART, для последовательной отладки
• Сенсорный интерфейс
• 10-битный ADC, 38KSPS, 11-ch (6-ch для интерфейса Arduino, 5-ch для датчиков)
• 16-битный ЦАП, 2-канальный
• Встроенный RTC, одна из наиболее распространенных и полезных функций

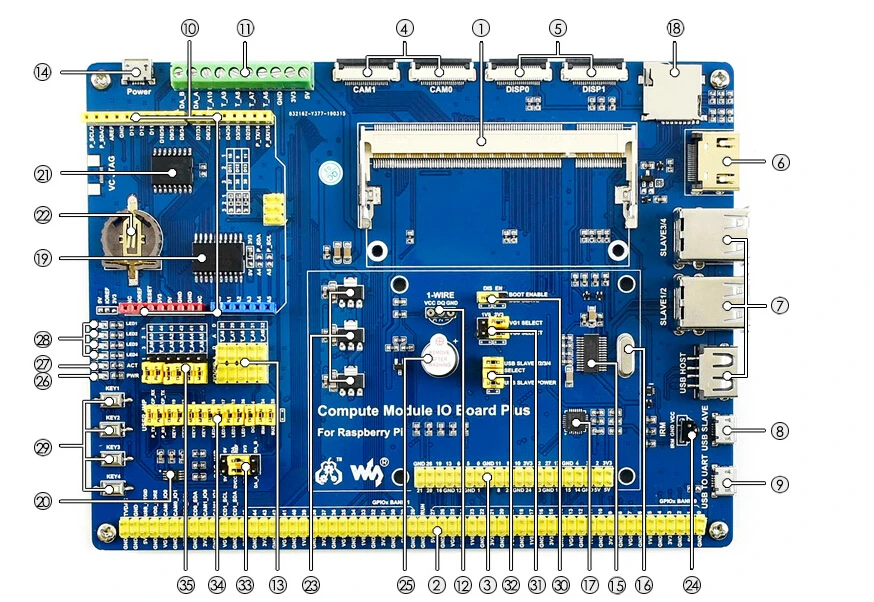

Что есть на вычислительном модуле IO Board Plus

1. Интерфейс вычислительного модуля:Для подключения вычислительного модуля (см3/см3/см3 +/см3 + L)
2. Вычислительный модуль GPIO заголовок:Отключите все контакты вычислительного модуля
3. Разъем Raspberry Pi GPIO:Для подключения шляп Raspberry Pi
4. Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi
5. Интерфейс DSI:Порты дисплея для подключения Raspberry Pi LCD
6. Порт HDMI
7. Порты USB:Для подключения USB-устройств
8. USB-подчиненный интерфейс:Позволяет записывать образ системы для вычислительного модуля 3/3 +
9. Интерфейс USB-UART:Для последовательной отладки
10. Заголовок Arduino:Для подключения щитов Arduino
11. Входные/выходные Винтовые клеммы AD/DA
12. 1-проводной интерфейс:Для подключения одношиновых устройств, таких как DS18B20
13. Сенсорный интерфейс
14. Порт питания:5В 2.5а
15. FE1.1S:Чип usb-хаб
16. Кристалл 12 МГц
17. CP2102:Конвертер USB в UART
18. Слот карты Micro SD:Вставьте карту Micro SD с предварительной системой для запуска вычислительного модуля 3/3 + Lite
19. TLC1543:Конвертер AD
20. DAC8552:16-битный ЦАП, 2-канальный
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Аккумулятор RTC держатель:Поддерживает батареи CR1220
23. Регулятор напряжения:3,3 В/2,5 в/1,8 в
24. LFN0038K:ИК-приемник
25. Зуммер
26. Индикатор питания
27. Индикатор ACT:Указывает статус карты Micro SD
28. Светодиоды пользователя
29. Пользовательские ключи
30. Выбор ботинок
    • RU: Включите ПК доступ к SD-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружаться с SD-карты/eMMC
31. Выбор мощности VGx:Настройте уровень ввода/вывода
32. Usb-хаб включение перемычки:Включение концентратора и выбор подчиненного источника питания USB
33. Конфигурация ADC/DAC:Настройте источник питания и Опорное напряжение ADC/DAC
34. Периферийная конфигурация:Настройте контакты управления UART, пользовательские клавиши, пользовательские светодиоды, 1-проводной интерфейс, ИК-приемник и зуммер
35. Выбор Arduino AD
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контакта управления
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Руководство по выбору

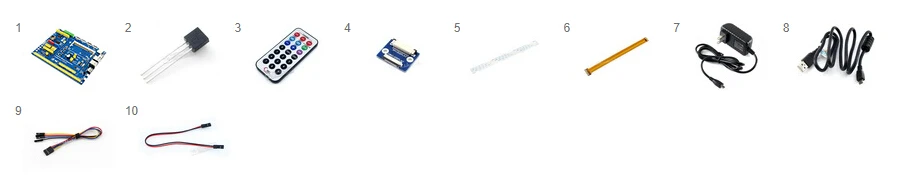

Содержимое упаковки

Вес:0,382 кг

Вычислительный модуль

1. Вычислительный модуль 3 + 32 ГБ x1

Набор аксессуаров

1. Вычислительный модуль IO Board Plus x1
2. DS18B20 x1
3. ИК пульт дистанционного управления x1
4. ЖК-адаптер x1
5. 22PIN FFC x1
6. Кабель камеры RPi Zero V1.3 15 см x1
7. Адаптер питания стандарт США 5V/3A micro x1
8. Штекер USB типа A для кабеля micro B 120 см x2
9. Перемычка с 4 контактами на отдельные контакты x2
10. Перемычка 2-pin 2,54-pitch 200 мм x2
