Характеристики
8-или 10-канальный 12-битный аналоговый выходной модуль RS485 Modbus RTU 0-10 в 0-5 0-20 мА
История изменения цены
*Текущая стоимость 4 406,77 - 5 091,76 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 5243.29 руб. | 5505.9 руб. | 5374 руб. |
| Feb-18-2026 | 5199.30 руб. | 5459.26 руб. | 5329 руб. |
| Jan-18-2026 | 4362.94 руб. | 4580.79 руб. | 4471 руб. |
| Dec-18-2025 | 5111.45 руб. | 5367.77 руб. | 5239 руб. |
| Nov-18-2025 | 4450.97 руб. | 4673.21 руб. | 4561.5 руб. |
| Oct-18-2025 | 5023.36 руб. | 5274.17 руб. | 5148.5 руб. |
| Sep-18-2025 | 4979.21 руб. | 5228.0 руб. | 5103.5 руб. |
| Aug-18-2025 | 4935.98 руб. | 5182.74 руб. | 5058.5 руб. |
| Jul-18-2025 | 4891.2 руб. | 5136.3 руб. | 5013.5 руб. |
Описание товара
1 обзор
На основе интерфейса RS485, модуль управления аналоговым выходом протокола Modbus. Каждый канал использует отдельный 12-разрядный DA.
Изолированный интерфейс RS485, поддержка протокола Modbus-RTU
Мощность: 8-30 В постоянного тока.
Тип выходного тока: 0-20 мА (макс. 21 мА), выходное напряжение такое же, как напряжение питания, и сопротивление нагрузки от 0 Ом до 800 Ом.
Тип выходного напряжения: 0-5 В, 0-10 В, ограниченная защита от короткого замыкания на выходе, выходной ток не превышает 5 мА.
Высокая точность: Выходная точность типа напряжения в две тысячи, точность тока в семь тысяч.
Размеры: 88*72*59
Рабочая температура: -35 °C ~ + 50 °C.
Используется стандартный рельсовый монтаж 35 мм.
Области применения: Управление аналоговым выходом, автоматическое управление.

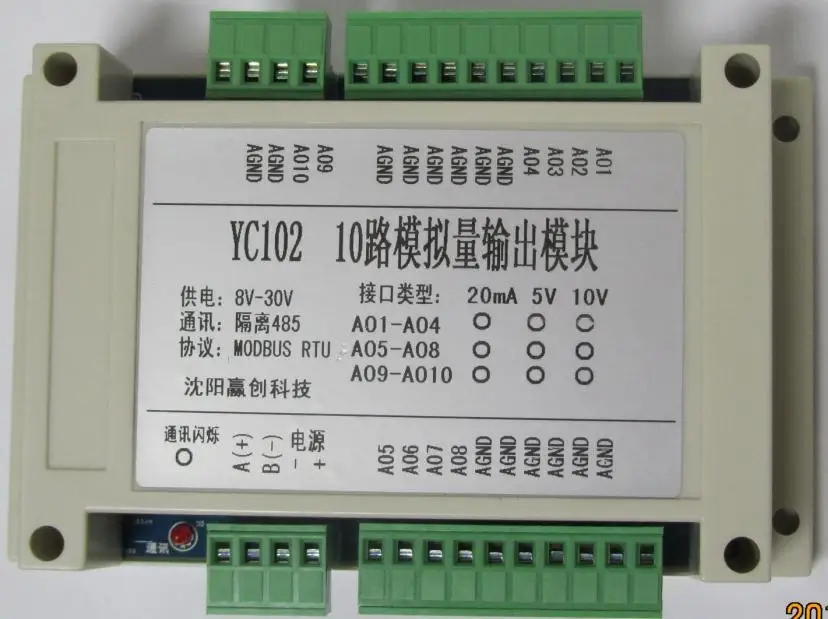

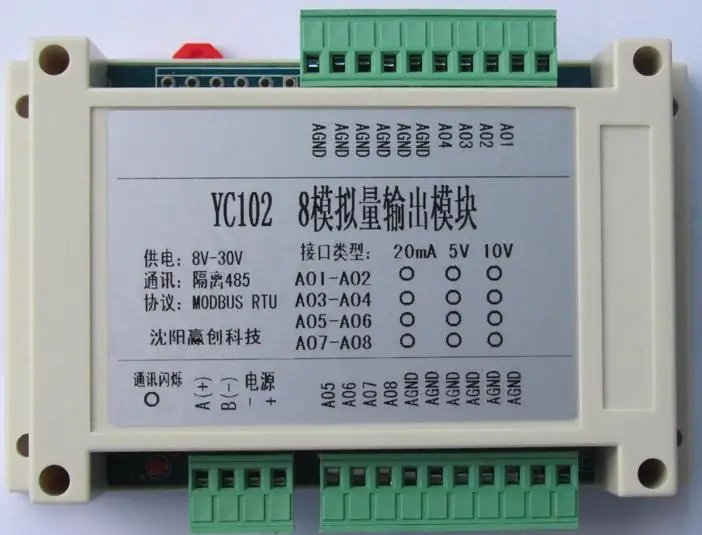

2 модели продукта изображения и интерфейсы
A: RS485 Последовательная связь A
B: RS485 серийная связь B
Источник питания V +: источник питания постоянного тока
Источник питания V-: отрицательный источник питания постоянного тока
АОС: аналоговым выходом
AGND: аналоговый выход отрицательный общий
3 зарегистрируйте информационная таблица
3,1 функциональный код 03H (чтение), 06H (запись)
Настройка параметров Регистрация информации таблица 10H-15H постоянно сохраняется; 16H-1FH теряется при отключении питания и 0 при включении питания.
Это значение равно 0, когда модуль включен. Поэтому значение должно быть записано после включения питания, чтобы иметь выход.
Слово адрес | Байт Позиция | Описание продукта: | Описание параметров | Атрибуты |
10 часов | Низкая 8 | Связь конфигурации
Начальное значение: 00 | Бит Бит Бит Бит 101 = 14400 110 = 19200 другие комбинации не определяются, обрабатываются в соответствии с 9600 | RW |
Обувь на высоком каблуке 8 | Почтовый адрес Начальное значение: 01 | Диапазон значений = от 1 до 250 Адрес 0-это адрес трансляции (если значение, установленное программой связи, равно 0, эквивалентно 1) | RW | |
В течение 11 часов |
| Защищены |
| RW |
12 ч |
| Защищены |
| RW |
| Защищены | RW | ||
13 часов |
| Защищены | RW | |
14H |
| Защищены | RW | |
15 часов |
| Защищены | RW | |
16H |
| 1st аналоговым выходом и соотношение цена/качество | Напряжение или выходное значение тока, 2 байта неподписанного числа, единица значения мкА, mV. Это значение равно 0, когда модуль включен. Поэтому значение должно быть записано после включения питания, чтобы иметь выход. Например, чтобы установить выход 20mA, 20mA = 20000uA, преобразуется в гексадикальный 4E20H. | RW |
17H |
| 2nd аналоговым выходом и соотношение цена/качество | RW | |
18 ч |
| 3rd аналоговым выходом и соотношение цена/качество | RW | |
19H |
| 4th аналоговым выходом и соотношение цена/качество | RW | |
1AH |
| 5th с аналоговым выходом и соотношение цена/качество | RW | |
1BH |
| 6th аналоговым выходом и соотношение цена/качество | RW | |
1CH |
| 7th аналоговым выходом и соотношение цена/качество | RW | |
1DH |
| 8th аналоговым выходом и соотношение цена/качество | RW | |
1EH |
| 9th аналоговым выходом и соотношение цена/качество | RW | |
1FH |
| 10th аналоговым выходом и соотношение цена/качество | RW |
3,3 функциональный код 10H (запись непрерывного регистра)
Регистр 16H-1FH поддерживает команду MODBUS 10H. Значение этой функции:
Чтобы установить 10 выходов с помощью команды 06H, необходимо написать 10 раз отдельно, и 10 выходов можно записать один раз с помощью команды 10H.
4 модуль технологии применения
4,1 протокол MODBUS синхронного перевода
Пожалуйста, обратитесь к введению MODBUS в "V2.4 однофазный трехфазный светодиодный ЖК-прибор общего руководства".
Собранные данные можно просмотреть с помощью инструментов тестирования, которые мы предоставляем. Так, как показано на рисунке ниже.
Программное обеспечение для тестирования аналогового выхода:
AO1-AO4 совпадает с адресом PD3041-4AI4AO.

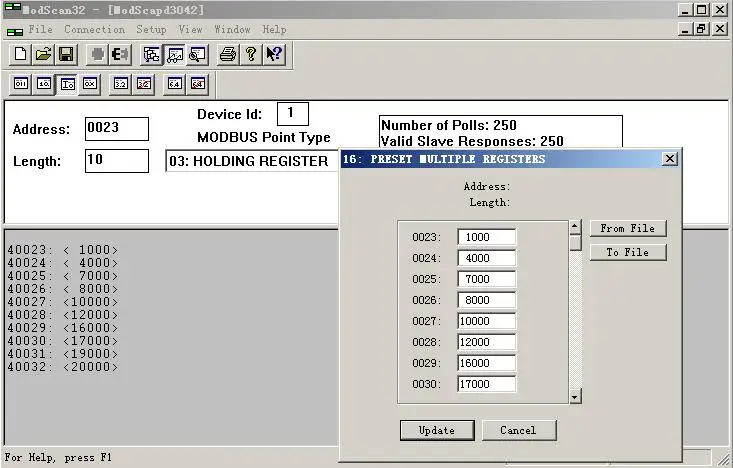

Modscan32 испытаний:
Аналоговый выход регистрации:
Первый выход 40023, Второй канал 40024, который последовательно рекурсируется.
2000 означает 2,000 мА или 2000 мВ (2 в), а 10000 означает 10,000 мА или 10000 МВ (10 в).
