Примечание:

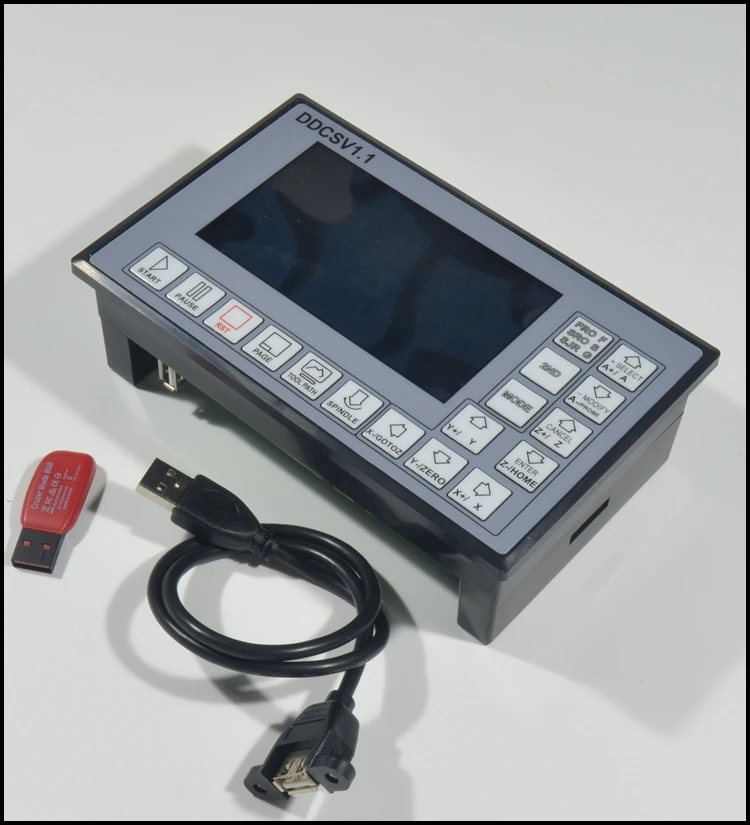

Посылка включает в себя:

• 1 х 3 оси motion контроллер
• 1 x USB флеш-накопитель 4 Гб

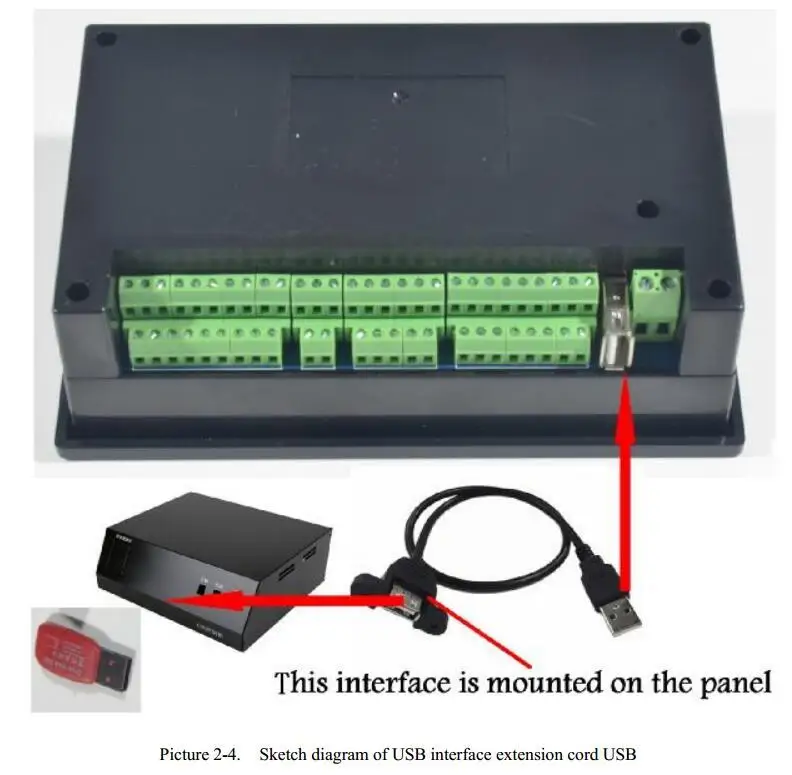

• 1 х USB удлинитель

Описание:
DDCSV1 является 3 оси связь motion контроллер, который был разработан на основе 4 года исследований и разработок; Каждой позиции интервал между проверками 4 мс, высокая точность контроля. Самый высокий Пульс с одним выходом составляет 500 кГц, а ширина импульса регулируется. Поддержка общего шагового двигателя и серводвигателя.

Система цифрового управления DDCSV1 использует систему ARM + FPGA design framework, ARM для завершения анализа интерфейса и кода man-machine, FPGA завершит базовый алгоритм и часть управления генерацией импульсов. Разумный дизайн, надежный контроль, удобная эксплуатация.

Макет панели DDCSV1 является разумным, 17 клавиш для завершения общей автономной работы, поддержка для общего назначения совместима с FANUC G.

В этом руководстве Представлен метод работы DDCSV1, станка и процедура работы станка. С помощью большого количества иллюстраций и примеров использования DDCSV1 можно научиться использовать более быструю систему ЧПУ.

Параметры производительности:

• Обычный цифровой входной интерфейс 16-circuitoptocoupler муфта изоляции
• Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства
• Выходной интерфейс порта управления шпинделя 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);
• Поддержка управления шаговым двигателем с 3 Осями, Наивысшее управление импульсного выхода одной оси500 кГц;
• ARM9Главный чип управления;
• FPGAЧип основного алгоритма;
• 4,3 дюймов TFT экран, Коэффициент разрешения: 480*272;
• 17 операционных ключей;

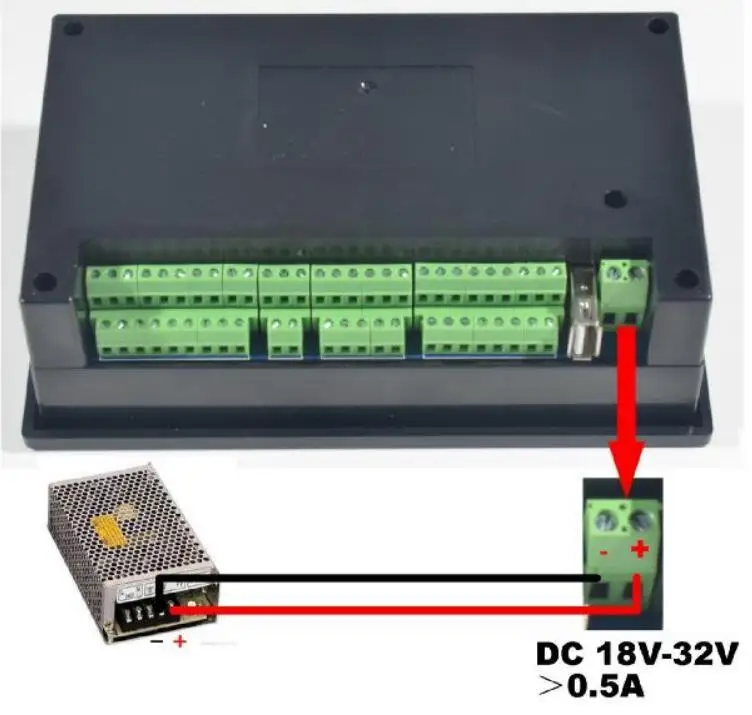

• Основное контрольное оборудование-18 в-32 В, потребляемая мощность тока не должна быть ниже 0,5a;
• Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;

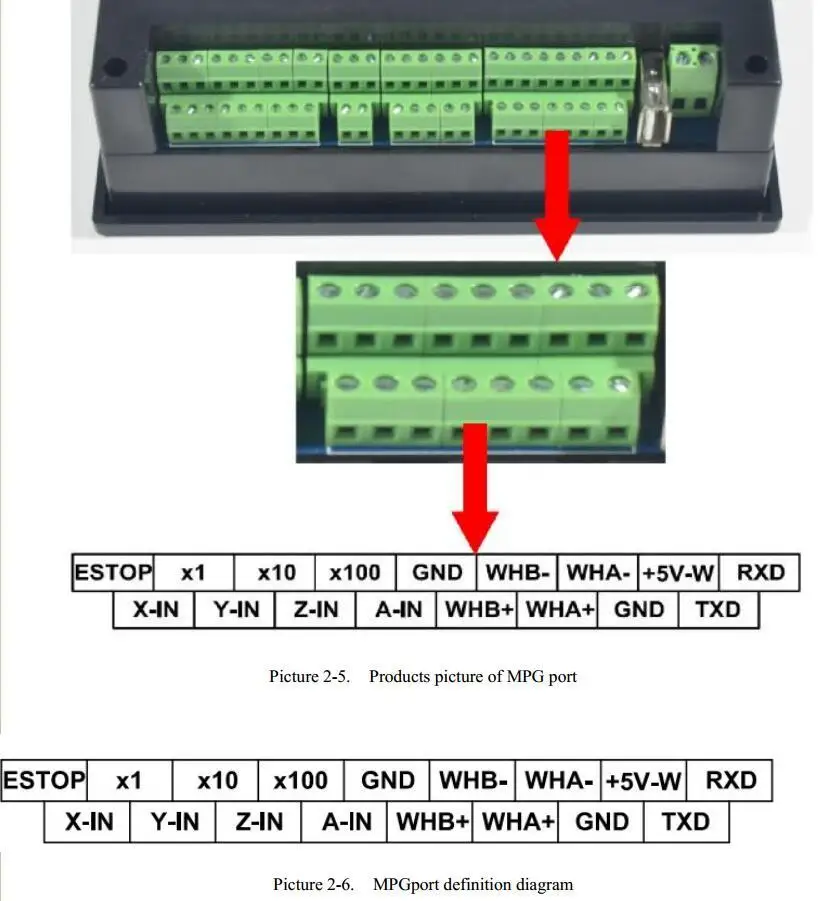

• Быть оснащены портом MPG и поддержкой цифрового отображения MPG, а также поддержкой общего MPG на рынке.
• Поддержка клавиши панели с одноосным ручным управлением, ручным шагом и контактом;
• Поддержка работы, чтобы быстро определить положение бега;
• Поддержка нескольких систем координат (с автоматической функцией экономии в чехол power cut);
• Поддержка функции сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

Внешний вид, структура и размер:

• DDCSV1.1 имеет встроенную конструкцию корпуса, которая может пробить квадратное отверстие на шкафу оборудования, а затем вставлять это оборудование в отверстие для сквора.

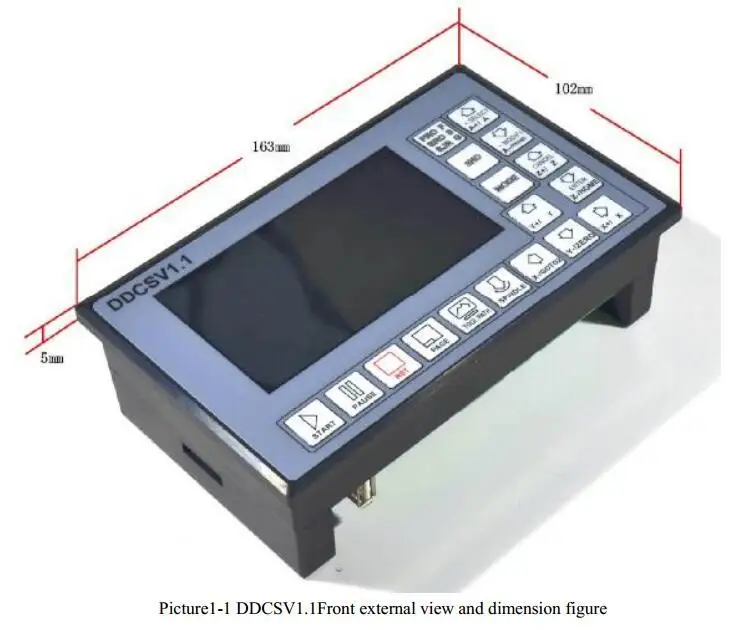

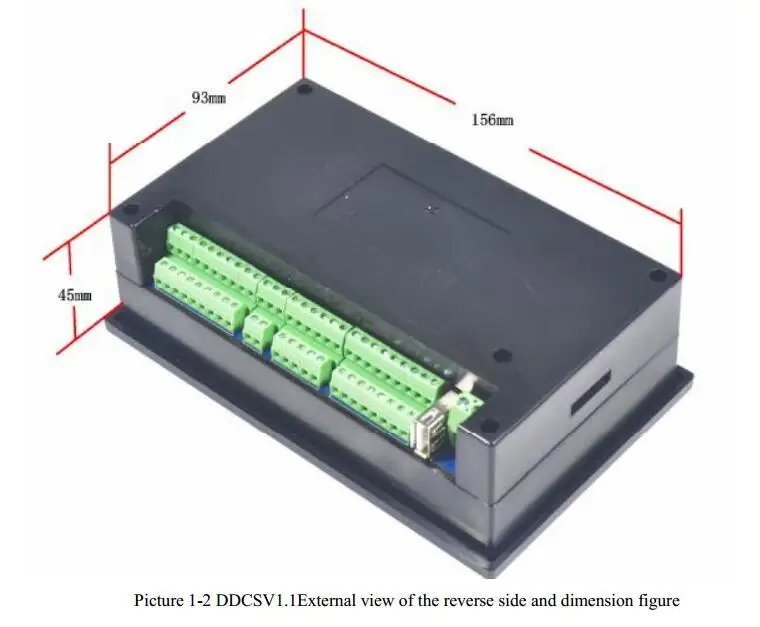

• Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на шкафу оборудования, с простой установкой. Размер на рисунке изделия наружный внешний вид соответствует изображению 1-1 и изображению 1-2.
• Размер панели изделия 163 мм * 102 мм * 5 мм;
• Размер основного корпуса-156 мм * 93 мм * 45 мм;
• Размер квадратного отверстия, установленного на оборудовании шкафа 156 мм * 93 мм

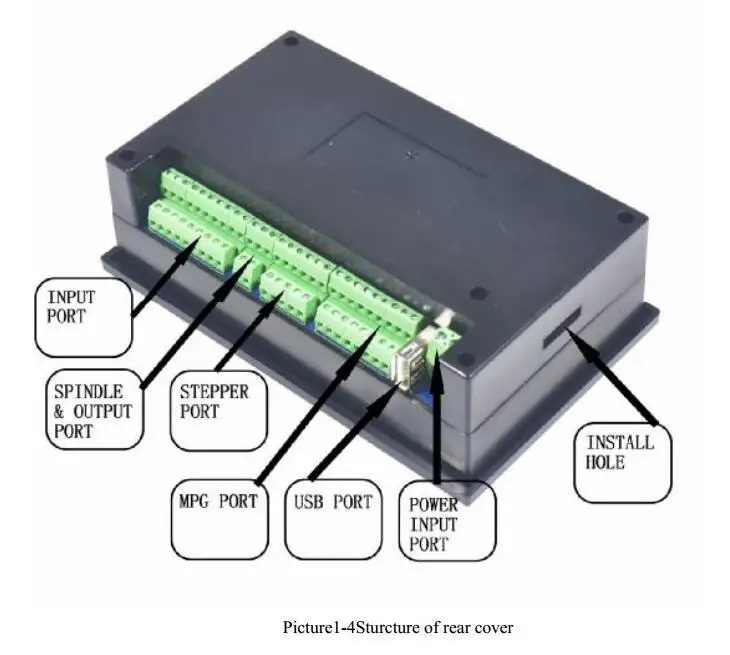

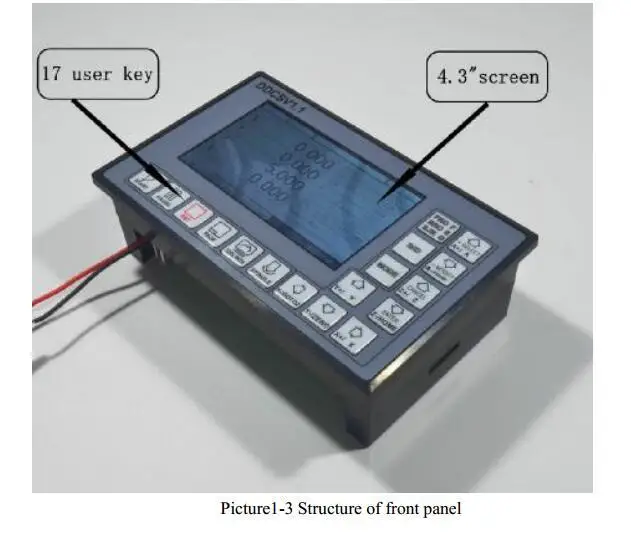

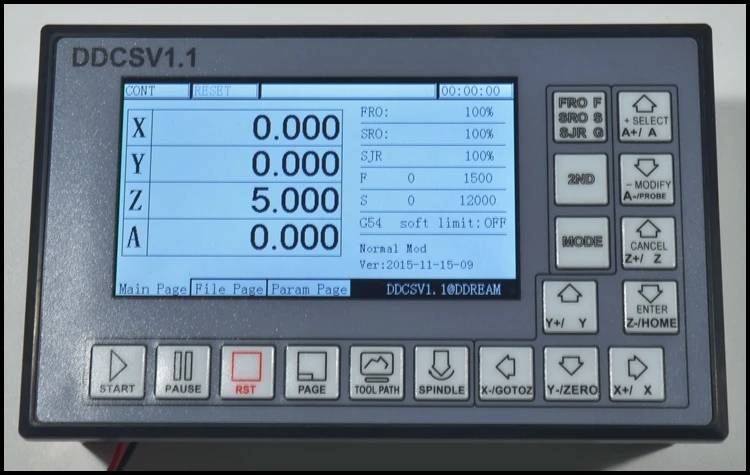

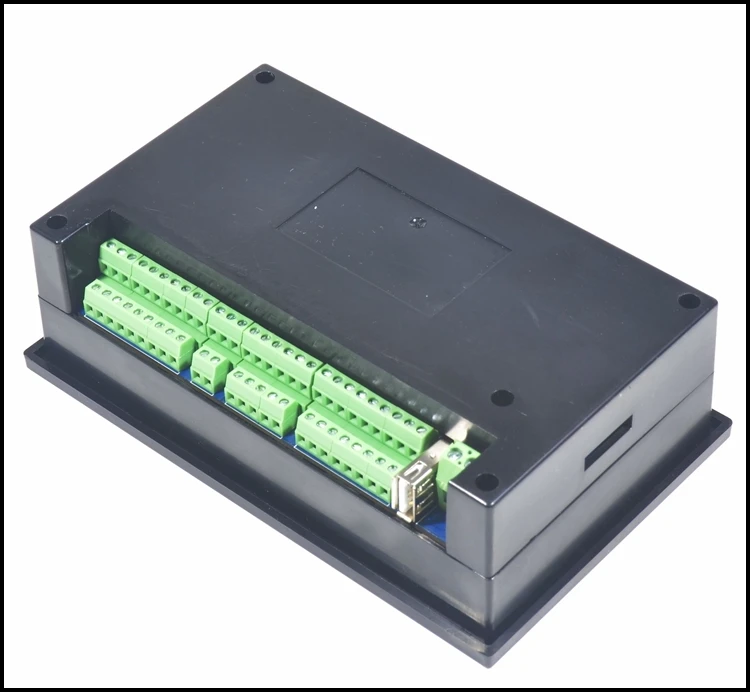

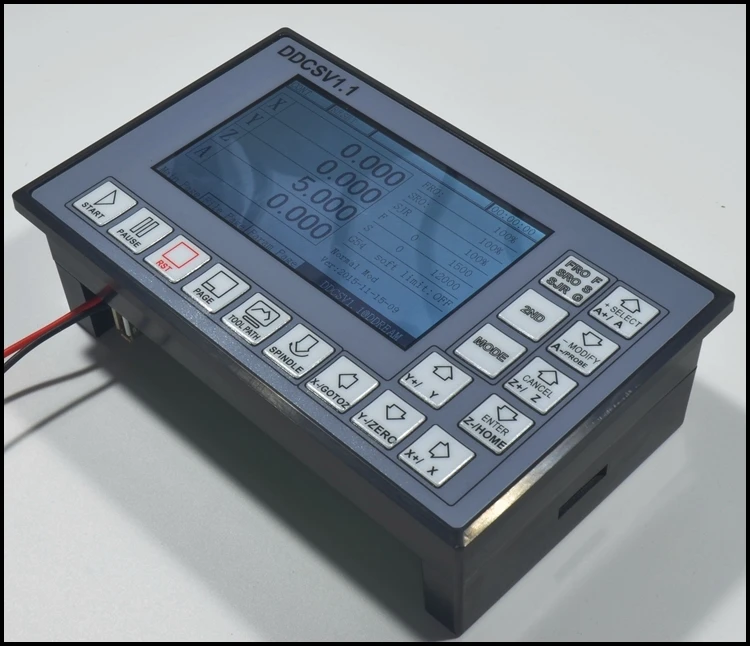

На передней части изделия составляет 17 ключа пользователя и 1 4,3 \ 'и 480*272 ЛСД (жидкокристаллический Дисплей), и изнаночная сторона входного сигнала, шпиндель, контроль, шаговый/серводвигатель, MPG и другие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, посмотрите на картинку 1-3 и картинку 1-4 в деталях.
