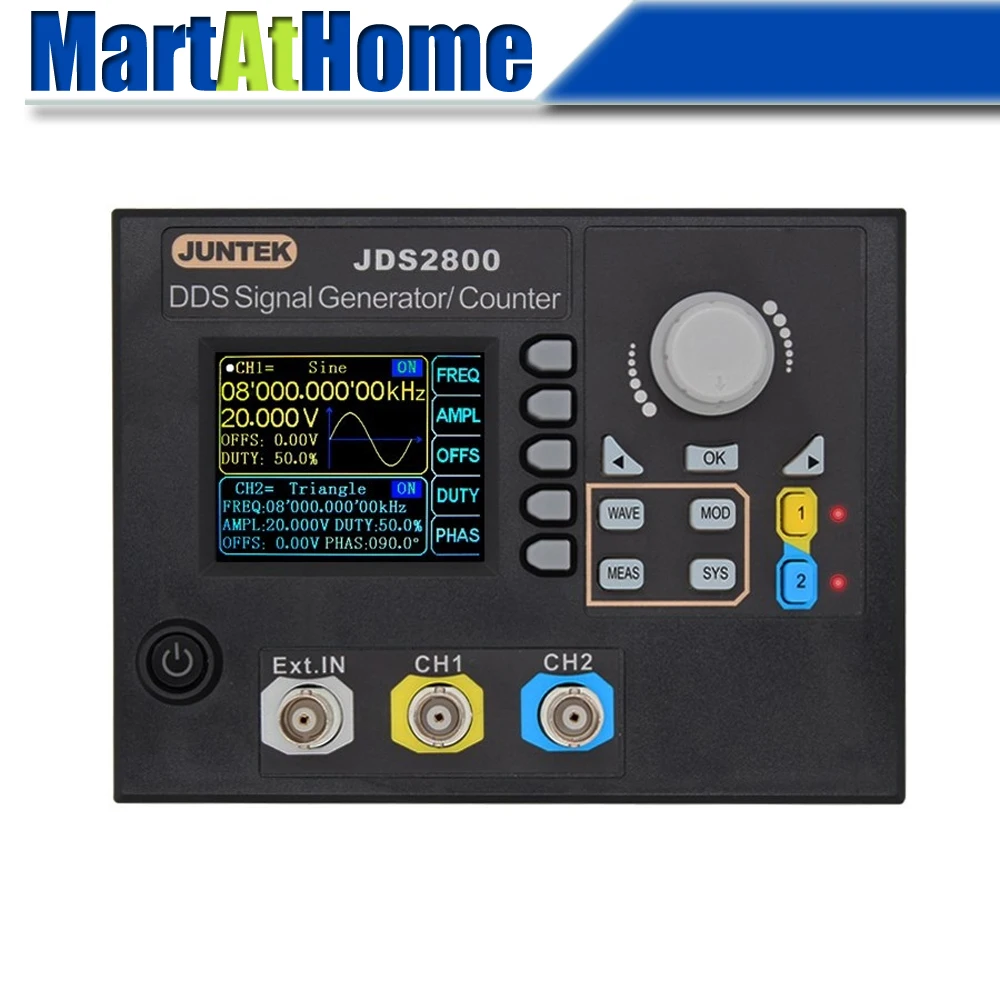

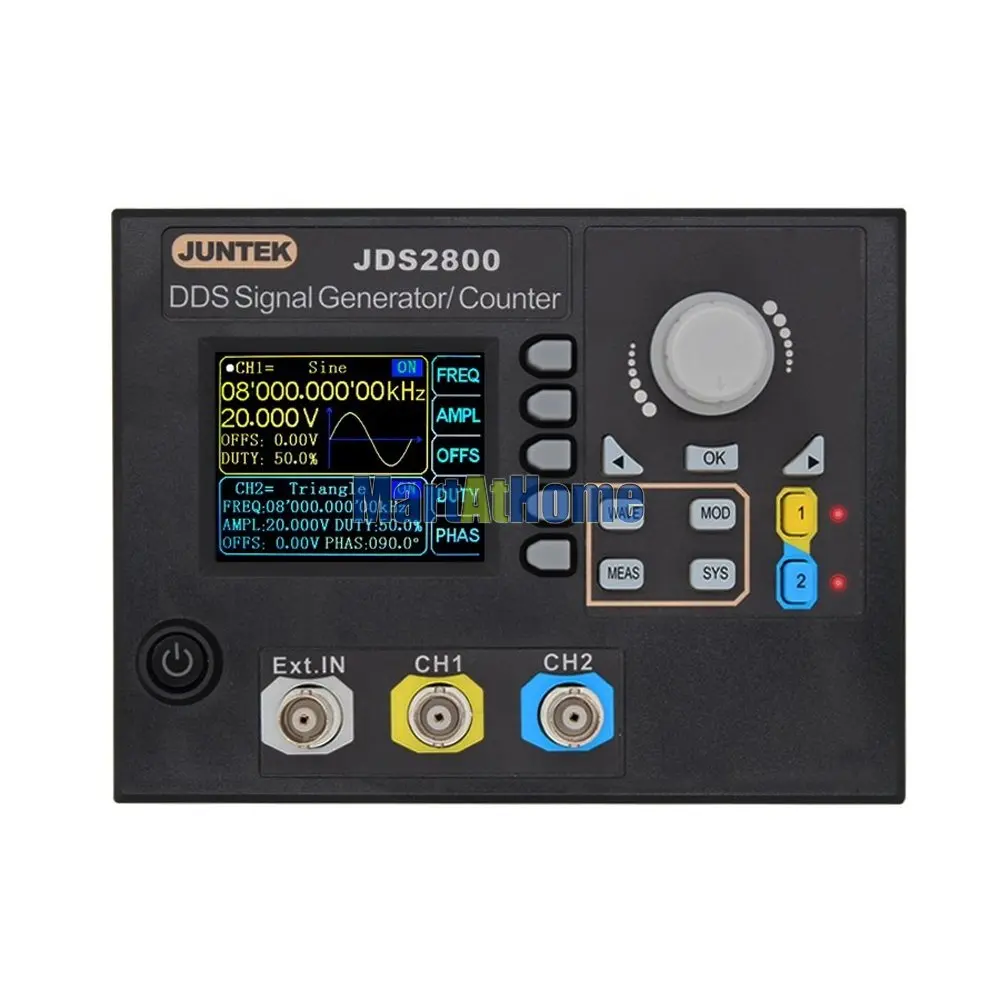

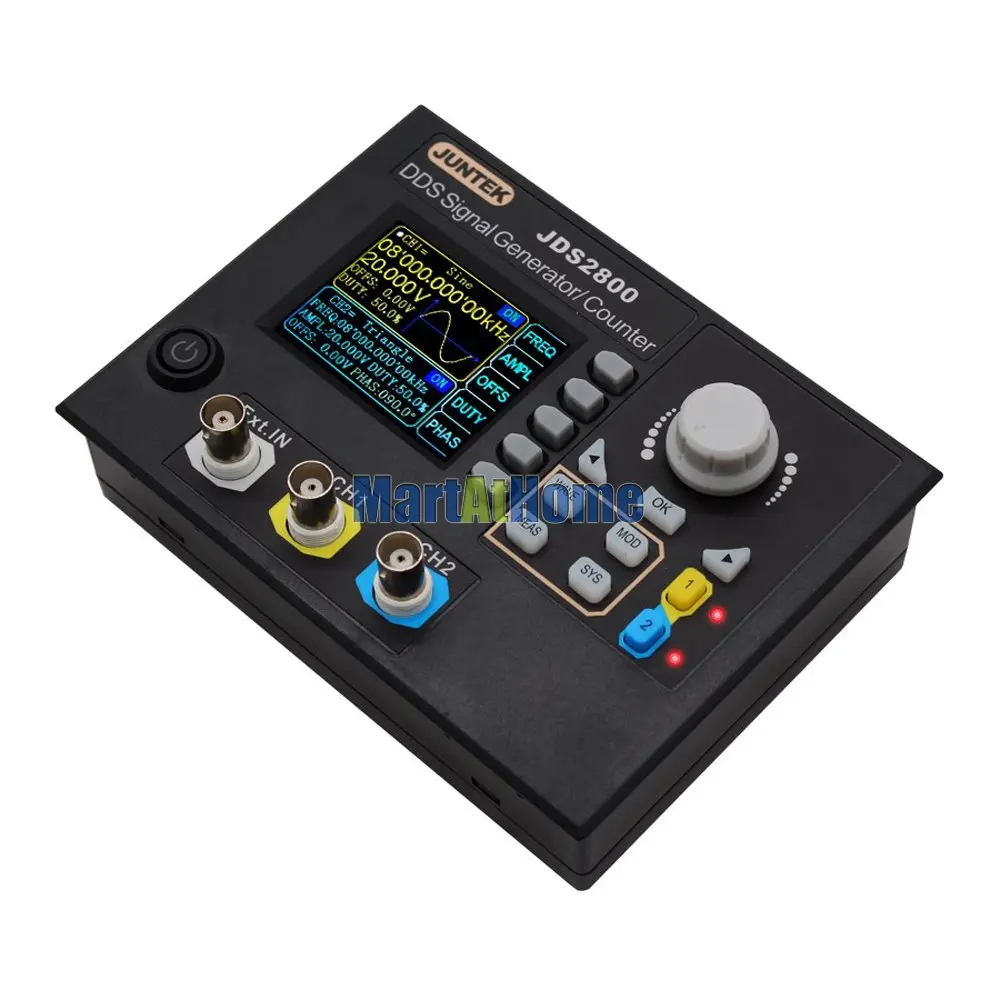

Генератор сигналов JDS2800-15M 15 МГц двухканальный генератор DDS частотомер

Генератор сигналов JDS2800-15M 15 МГц двухканальный генератор DDS частотомер

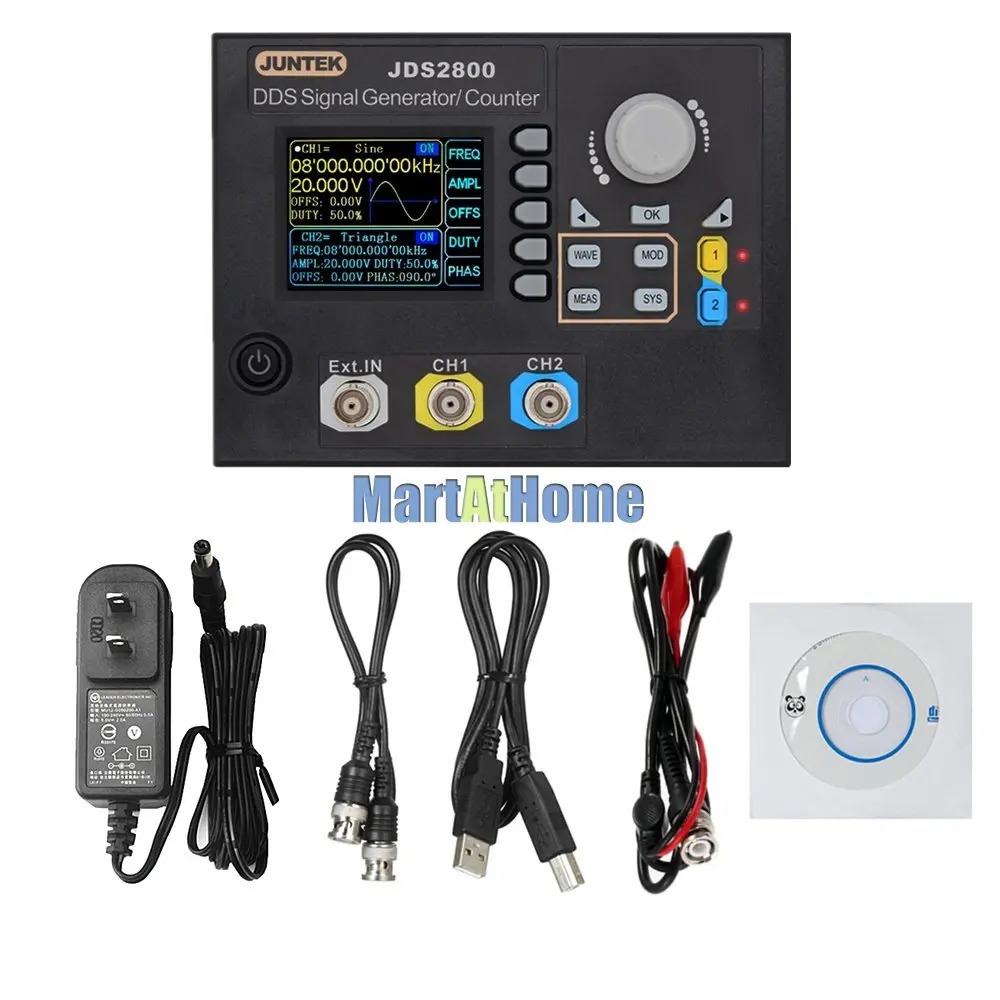

Посылка

1 генератор сигналов DDS

1 CD

1 х адаптер питания (Вход: 100 ~ 240 В ~ 5,0 Гц, выход: в-а)

1 x USB-кабель для передачи данных

1 x Кабель BNC-BNC

2 x Кабель BNC-Clip

Описание:

Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций, таких как генератор сигналов, генератор сигналов произвольной формы, генератор импульсов, развертка, счетчик, частотомер и т. д. Инструмент использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения. Это отличный испытательный или измерительный прибор для инженеров-электроников, электронных лабораторий, обучения и исследований.

Особенность:

• Принять цветной ЖК-дисплей 320*240 2,4 "TFT, одновременно отображать параметры CH1 и CH2;
• Способность воспроизводить шаблоны волн на заказ;
• Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;
• Модель, продаваемая по этой ссылке, JDS2800-15M, максимальная частота синусоидальной волны 15 МГц, максимальная квадратная волна 15 МГц, частота дискретизации 266MSa/s и разрешение 14 бит по вертикали;
• Полностью независимый двухканальный выход, синхронизация работы и регулируемая разница фаз;
• 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;
• Точность и разрешение высоких частот: точность частоты до 10 ^(-6), общее разрешение частоты диапазона составляет Гц;
• Разрешение высокой амплитуды: минимальное разрешение амплитуды может достигать 1 мВ, диапазон амплитуды составляет 2 МВП ~ 20 в ПП;
• Рабочий цикл каждого канала можно регулировать независимо, разрешение регулировки составляет 0.1%;
• Функция развертки: функции линейной развертки и логарифмической развертки; Время развертки 0,1 с-999,9 с; Направления развертки вперед, назад и туда и обратно;
• С функцией импульсного вывода импульсных поездов: допускается выход устройства 1 ~ 1048575 произвольных импульсных поездов;
• Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; Диапазон частот 1 Гц ~ 100 МГц;
• -Диапазон смещения 9,99 В ~ 9,99 В постоянного тока, разрешение смещения: 0,01 в;
• С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В;
• Функция сохранения: может хранить 100 групп параметров, установленных пользователем, и извлечь их в любое время;
• Функция счетчика: с режимами связи постоянного и переменного тока;
• Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загрузить на вывод с инструмента;
• Функция связи: ПК можно использовать для управления прибором;
• С защитой от короткого замыкания на выходе: все выходные сигналы могут работать 60 с при коротком замыкании при нагрузке;

Технические параметры:

Характеристики частоты:

• Диапазон синусоидальных частот: 0 ~ 15 МГц
• Квадратный Частотный диапазон: 0 ~ 15 МГц
• Треугольный Частотный диапазон: 0 ~ 15 МГц
• Диапазон импульсных частот: 0 ~ 6 МГц
• Цифровой частотный диапазон TTL: 0 ~ 6 МГц
• Диапазон частот произвольной волны: 0 ~ 6 МГц
• Квадратное Время нарастания: ≤ 25 нс
• Диапазон регулировки ширины импульса: 100 нс-4000 с
• Точность частоты: ± 20 ppm
• Стабильность частоты: ± 1 ppm/3h

Характеристики формы волн:

• Форма волн: синус, квадрат, треугольник, импульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, neg-лестница, шум, экспоненциальный подъем, экспоненциальное падение, тон, импульс cink, импульс lorentz и 60 видов волновых форм, определяемых пользователем.
• Вертикальное разрешение формы волны: 14 бит
• Частота дискретизации сигналов: 266 MSa/s
• Длина формы волны: 2048 точек
• Подавление синусоидальной гармоники: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
• Синусоидальное общее гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0 дБм)
• Квадратный и импульсный-перестрелка (квадрат): ≤ 5%
• Квадратный и импульсный диапазон рабочего цикла (импульс): 0,1-99.9%
• Рампа волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики вывода:

• Диапазон амплитуды: частота <10 МГц, 0-20 в pp; Частота> 10 МГц, 0 - 10 В pp.
• Разрешение амплитуды: 1 мВ
• Стабильность амплитуды: ± 0.5%/5 ч
• Плоскостность амплитуды: ± 5%(<10 МГц); ± 10%(>10 МГц)

Характеристики формы волн:

Выходное сопротивление: 50Ω ± 10% (стандартное)

Защита: короткое замыкание 60S не будет повреждено

Смещение постоянного тока:

Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 в <выходной амплитуда ≤ 2 в,-2,5 В ~ 2,5 в; 0 <выходной амплитуда ≤ 0,2 в,-0,25 В ~ 0,25 в

Разрешение смещения: 0,01 в

Фазовые характеристики:

Диапазон регулировки фаз: 0 ~ 359,9 o

Разрешение фазы:

Выход TTL/COMS:

Низкий уровень: <0,3 в

Высокий уровень: 1 - 10 в

Время повышения уровня/падения: ≤ 20 нс

Функции внешнего измерения:

• Функция измерителя частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц
• Функция измерителя частоты-Точность измерения: время вращения постоянно регулируется в диапазоне от 0,01 с до 10 с
• Функция счетчика-область подсчета: 0-4294967295
• Режим подключения функции счетчика: 2 режима связи, постоянный и переменный ток
• Функция счетчика-режим подсчета: ручное управление
• Диапазон напряжения входного сигнала: 2 - 20 в ПП
• Измерение ширины пульса: 0,01 МКС (разрешение), 20 с (максимальное время измерения)
• Измерение периода: 0,01 МКС (разрешение), 20 с (максимальное время измерения)

Функции развертки:

• Канал развертки: CH1 или CH2
• Тип развертки: Линейная развертка, бревенчатая развертка
• Время развертки: 0,1 с ~ 999,9 с
• Диапазон настроек: произвольно устанавливается между начальной и конечной точками
• Направление развертки: вперед, назад и обратно

Общие технические параметры:

• Тип дисплея: 2,4 дюймовый цветной ЖК-дисплей TFT
• Хранение и загрузка-Количество: 100 групп
• Хранение и загрузка-место: от 00 до 99 (извлечение данных о месте 00 в состоянии повышения по умолчанию)
• Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию boost 15 групп)

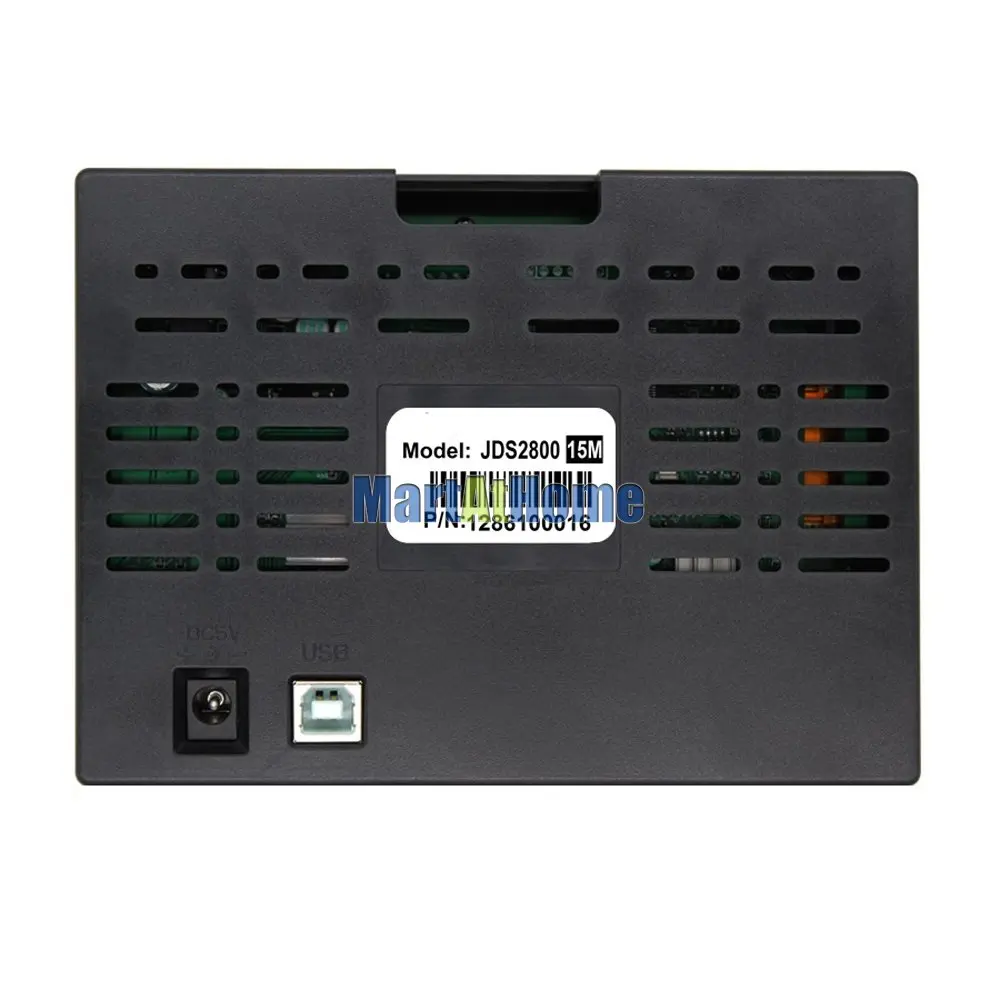

• Режим интерфейса: последовательный интерфейс USB-USB
• Интерфейс расширения: последовательный интерфейс режима TTL удобен для вторичной разработки.
• Скорость связи-стандартная: 115200 бит/с
• Протокол связи-принять команду: Линейный режим, открытый протокол
• Источник питания: постоянный ток 5 В ± 0,5 В
• Производственный процесс: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
• Пользователь может включить или выключить процедуру
• Рабочие характеристики: Полная работа кнопок, непрерывная Регулировка ручки
• Вес: 275 г
• Размер: 147,7*107,7*34,9 мм
• Вес посылка: 600 г
• Посылка: 170*120*100 мм
