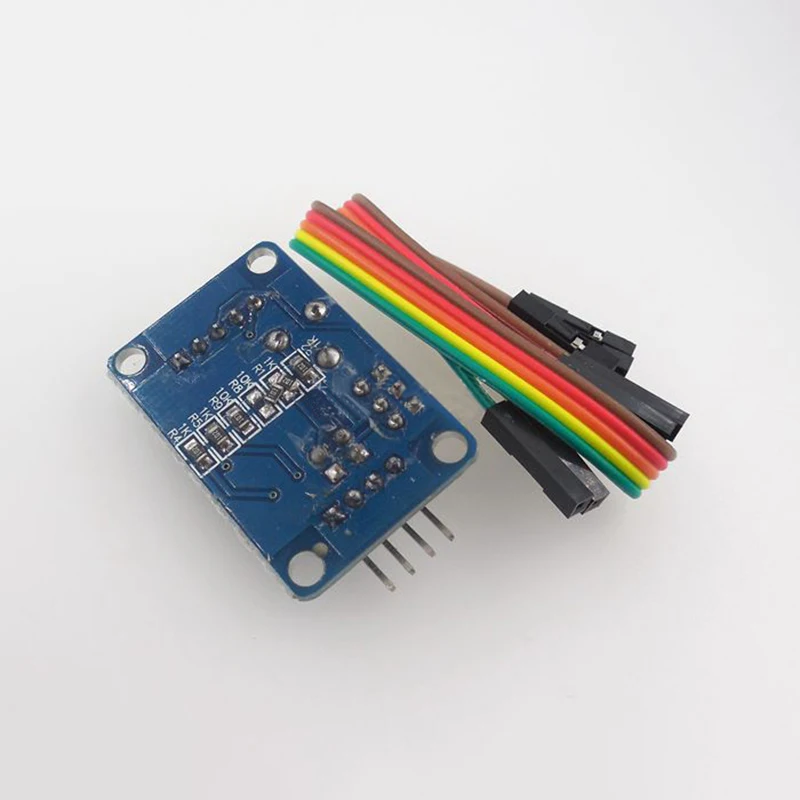

Модули преобразования AD/DA PCF8591 модуль аналого цифровой/цифро аналоговое
История изменения цены
*Текущая стоимость 133,52 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц |
Минимальная цена |
Макс. стоимость |
Цена |
| Feb-18-2026 |
169.30 руб. |
172.4 руб. |
170.5 руб. |
| Jan-18-2026 |
137.41 руб. |
140.11 руб. |
138.5 руб. |
| Dec-18-2025 |
166.64 руб. |
169.60 руб. |
167.5 руб. |
| Nov-18-2025 |
165.25 руб. |
168.21 руб. |
166.5 руб. |
| Oct-18-2025 |
132.20 руб. |
135.2 руб. |
133.5 руб. |
| Sep-18-2025 |
162.66 руб. |
165.40 руб. |
163.5 руб. |
| Aug-18-2025 |
161.88 руб. |
164.67 руб. |
162.5 руб. |
| Jul-18-2025 |
160.97 руб. |
163.25 руб. |
161.5 руб. |
Описание товара
PCF8591 модуль AD / DA конверсионные модули аналого-цифрового/цифрового-аналогового преобразования
![product detail]()
A. PCF8591 AD/DA чип введение
PCF8591 является монолитно интегрированным, индивидуально работающим, низким энергопотреблением, 8-битным cmos-устройством сбора данных. PCF8591 имеет четыре аналоговых входа, один аналоговый выход и один последовательный интерфейс шины I2C. Три адресных контакта A0, A1 и A2 PCF8591 используется для аппаратного программирования адресов, что позволяет получить доступ к восьми устройствам PCF8591 на той же шине I2C без дополнительного оборудования. Адрес, контроль и сигналы передачи данных, входные и выходные сигналы на устройстве PCF8591 серийно передаются через двухпроводную двунаправленную шину I2C.
PCF8591 основные показатели производительности:
*Одиночный источник питания
*PCF8591 диапазон рабочего напряжения 2,5-6 в
*Низкий ток в режиме ожидания
* Серийный вход/выход через шину I2C
* PCF8591 адресуется 3 метровыми контактами
* Частота дискретизации PCF8591 определяется коэффициентом шины I2C
* 4 аналоговых входа могут быть запрограммированы как односторонние или дифференциальные входы
* Автоматический выбор инкрементного канала
* PCF8591 диапазон аналогового напряжения от VSS до VDD
* PCF8591 встроенная схема отслеживания и удержания
* 8-битный последовательный преобразователь приближения A/D
* Усиление DAC через 1 аналоговый выход
B. Описание
1 чип модуля с использованием PCF8951
2 модуля поддерживает внешний 4-канальный Ввод напряжения (диапазон входного напряжения 0-5 В)
3 модуля интегрированный фоторезистор, может собирать интенсивность окружающего светильник точное значение через AD
4 модуля интегрированный Термистор, может собирать точные значения температуры окружающей среды через AD
5 модуль интегрирует 1 канал 0-5 в Ввод напряжения (регулировка входного напряжения через синий потенциометр)
6 модулей с индикатором питания (загорается после включения модуля)
7 модуль с выходным индикатором DA, когда выходное напряжение интерфейса DA достигает определенного значения, он будет освещать выходной индикатор DA на плате. Чем выше напряжение, тем более очевидна яркость индикатора светильник;
8 модуль PCB размер: 3,6 см * 2,3 см
9 стандартных двойных панелей, толщина платы 1,6 мм, красивая планировка, сквозные отверстия вокруг, диаметр отверстия: 3 мм, удобно фиксировать

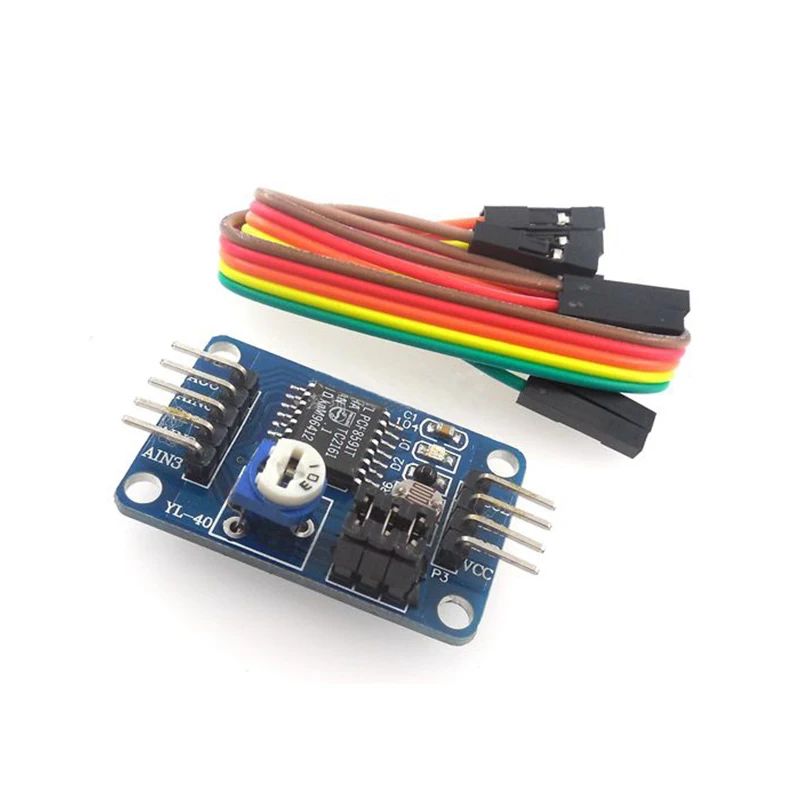

C. Описание интерфейса модуля
Левая и правая стороны модуля соответственно Удлинены двумя штыревыми заголовками, которые описаны следующим образом:
Выходной интерфейс с Left AOUT chip DA
AINO чип аналоговый входной интерфейс 0
AIN1 чип аналоговый входной интерфейс 1
AIN2 чип аналоговый входной интерфейс 2
AIN3 чип аналоговый входной интерфейс 3
Правый SCL IIC интерфейс часов к микроконтроллеру IO port
Цифровой интерфейс SDA IIC к порту микроконтроллера IO
GND модуль заземлен
Внешний разъем питания VCC 3,3 В-5 В
D. Модуль красная короткая крышка инструкции
Модуль имеет три красных коротких колпачка, которые функционируют следующим образом:
P4 подключен к P4 короткого замыкания крышки, выберите термистор доступа цепи
P5 подключен к крышке короткого замыкания P5, и фоторезистор подключен к цепи.
P6 подключен к крышке короткого замыкания P6, выберите 0-5 в Регулируемое напряжение цепи доступа
![package include]()
1 * PCF8591 модуль AD / DA конверсионный модуль
![1]()
![2]()
