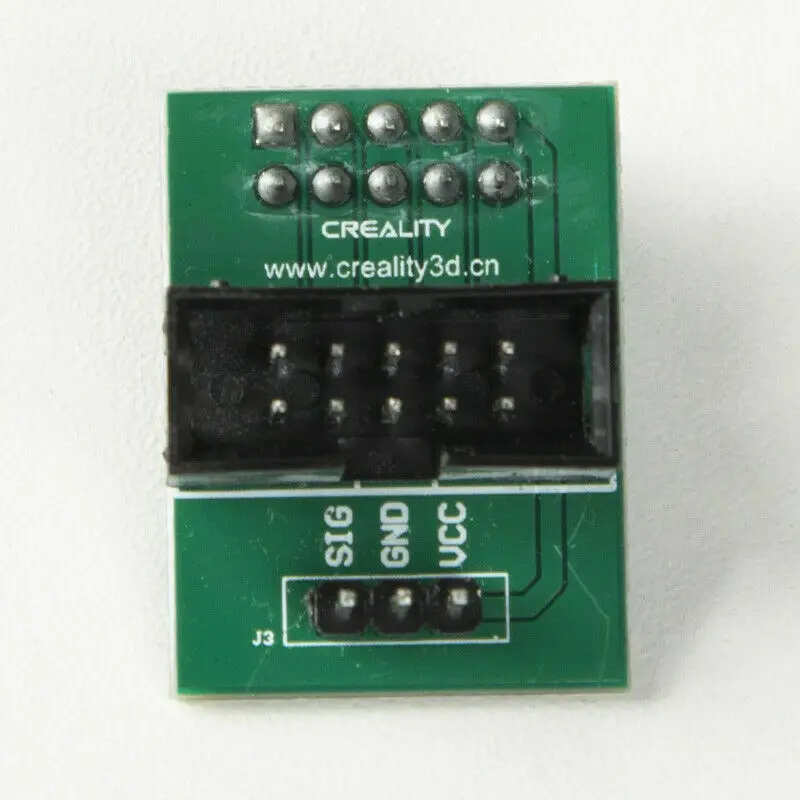

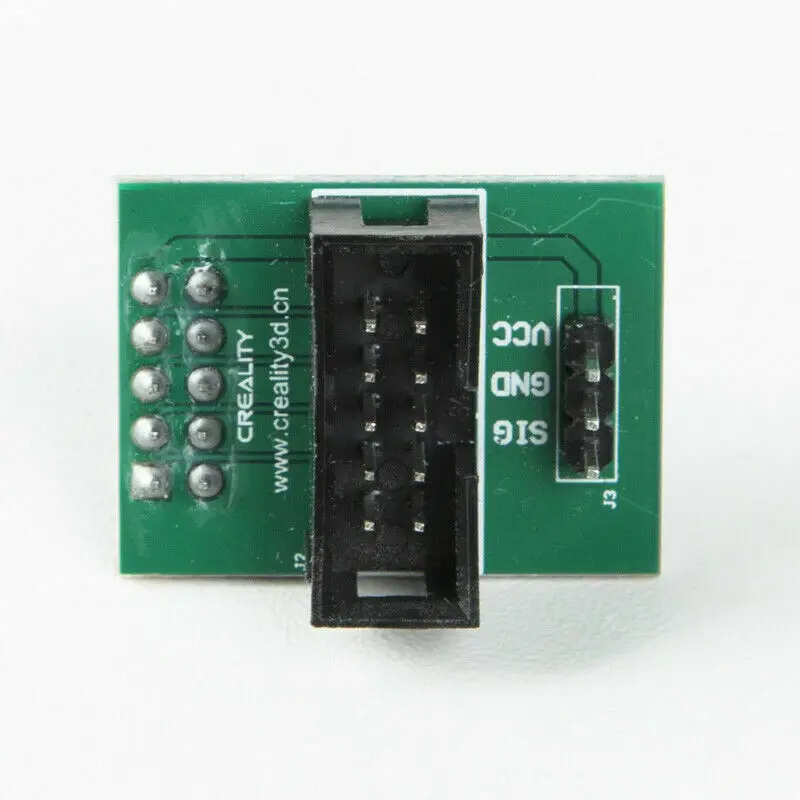

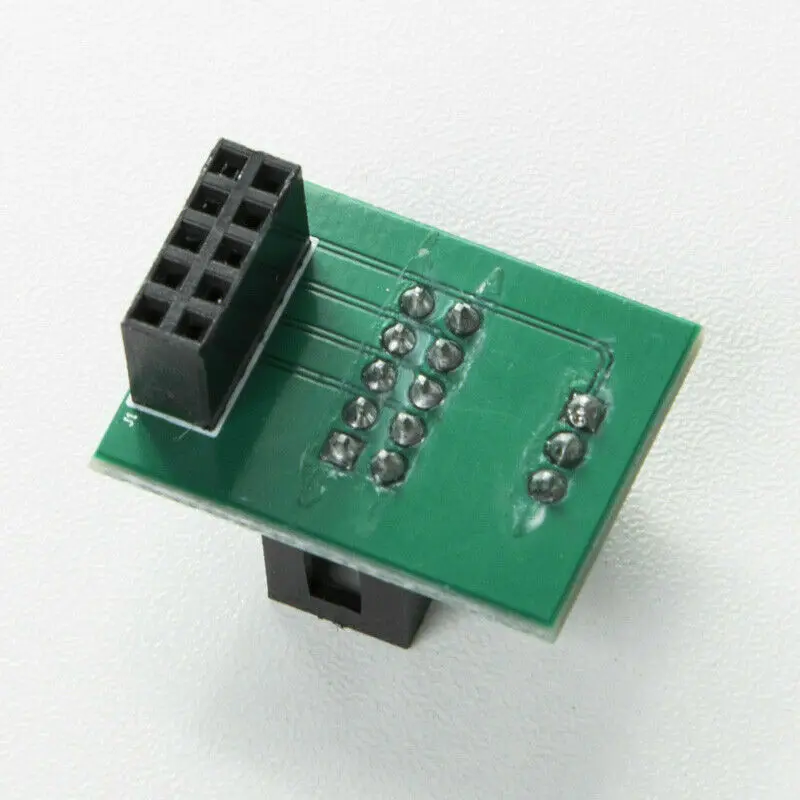

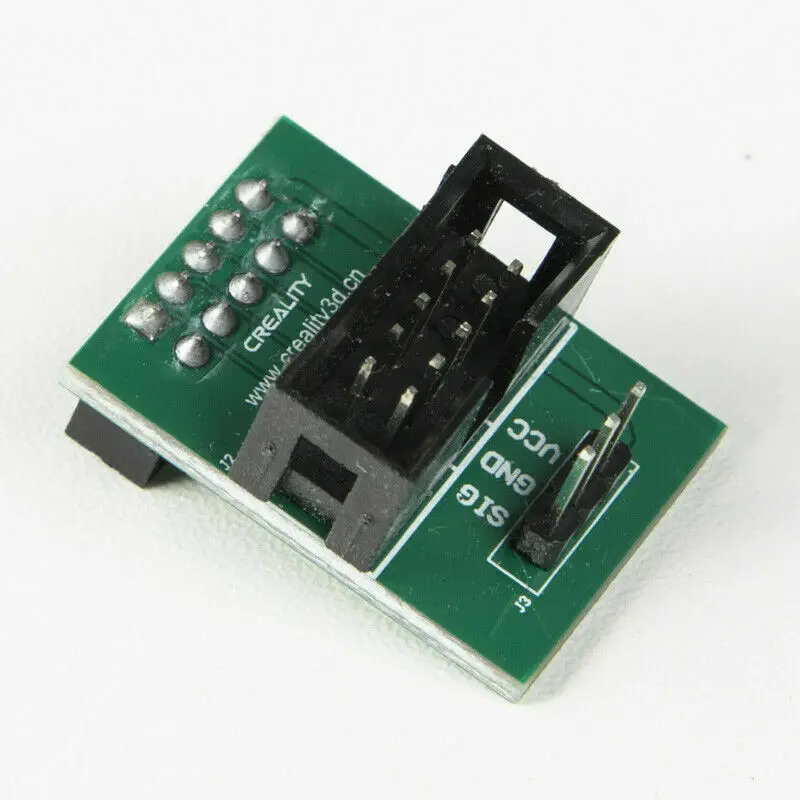

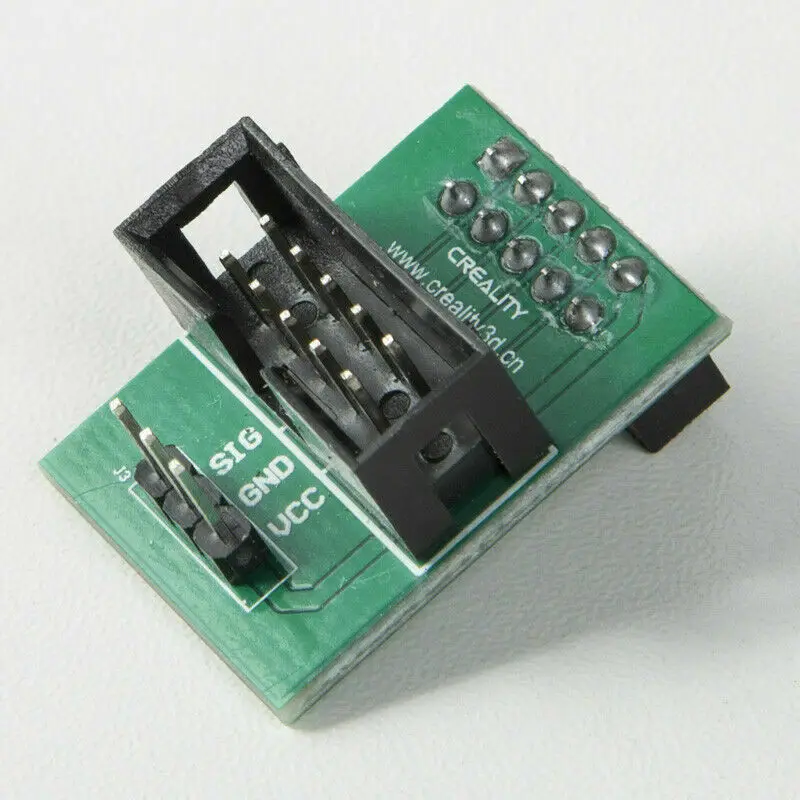

Creality Pin 27 плата для BLTouch или датчик накаливания BL Touch cr 10 ender 3 3D принтер

Описание:

Работает с CR-10, CR-10 mini, CR-10 S4 и CR-10 S5, а также CR-10S вариантами и Ender 3 series.

Плата Pin 27 делает установку датчик накаливания или BLTouch быстрой и легкой. Как правило, для установки любого из этих элементов вам нужно будет отрезать провод от ленточного кабеля, а также получить GND и 5 в где-то еще в CR-10 наличии на доске S-Melzi.

С платой Pin 27 все, что вам нужно сделать, это 5 простых шагов (это предполагает, что у вас есть блок управления, и загрузчик уже прошёл):

Отсоедините ленточный кабель от платы заголовка EXT1

Подключите ленточный кабель к разъему 27

Подключите датчик накаливания или кабель BLTouch 3 pin к разъему JST XH на плате Pin 27 (убедитесь, что провода подключены к правильным контактам. Pinout сверху вниз: 5 В, GND, сигнал, плата также имеет этикетки на JST XH коннектор) будьте осторожны здесь, как если бы вы использовали прямой сквозной разъем, он поменял соединения, поэтому мне пришлось поменять 5 В и землю, как показано на одном из изображений.

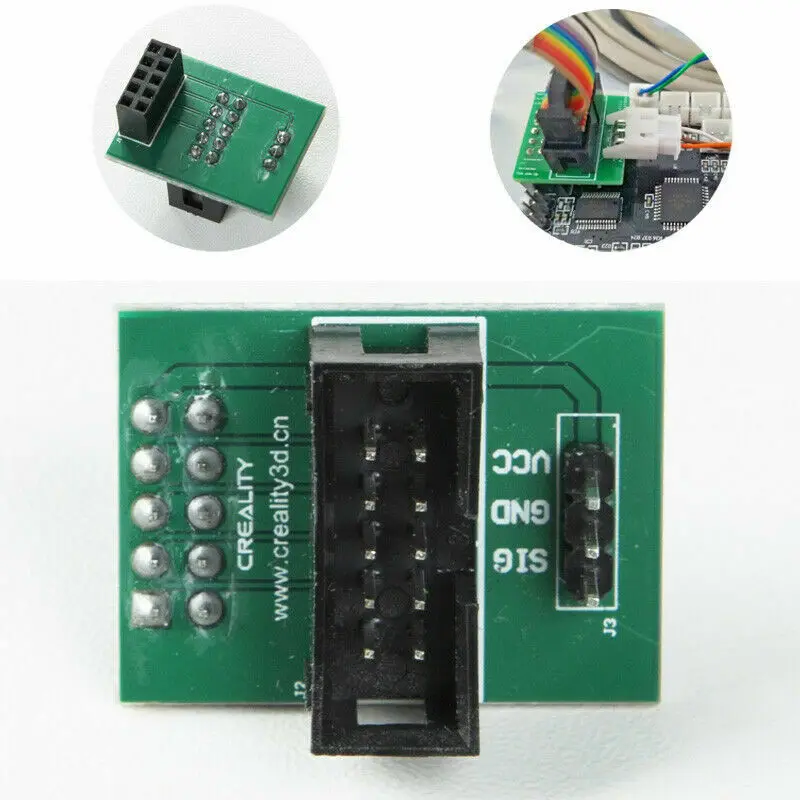

Подключите Pin 27 к разъему EXT1 на плате S-Melzi

Вспышка прошивки с включенным BLTouch или датчик накаливания, то есть.

Вы должны иметь загрузчик, сверкающий на вашей CR-10 доске для того, чтобы использовать это. Поддержка этого не предоставляется.
