Характеристики

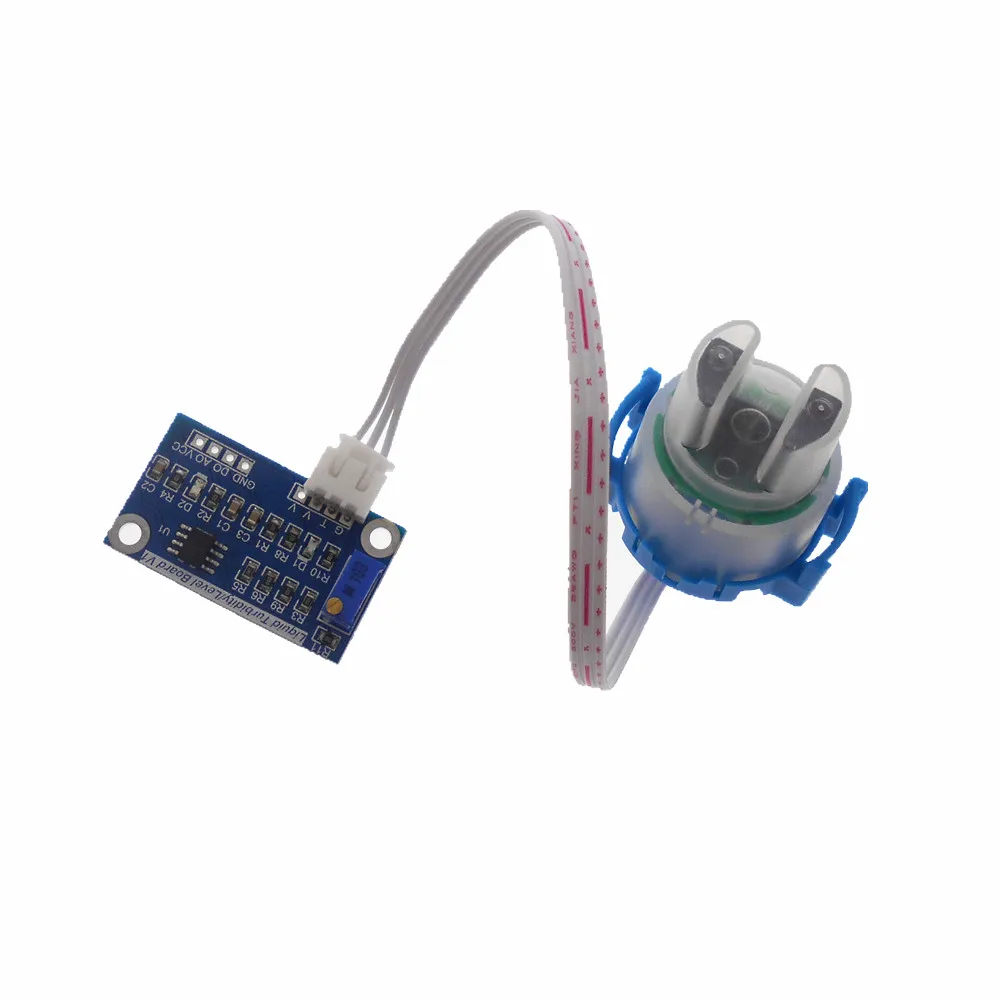

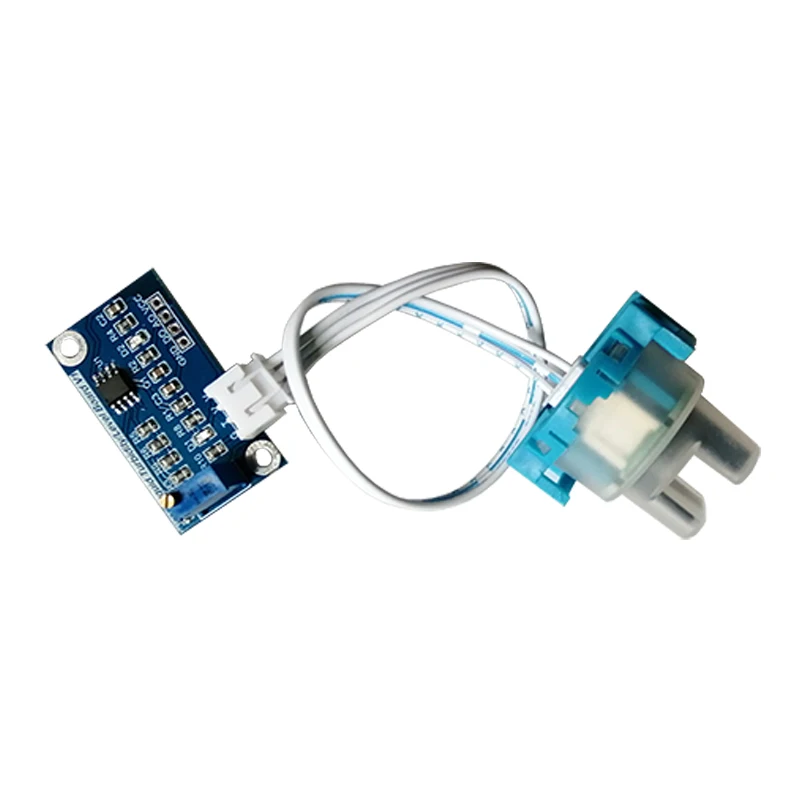

Модуль датчика мутности измерение качества воды взвешенных частиц обнаружение
История изменения цены
*Текущая стоимость 811.54 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 1030.80 руб. | 1051.26 руб. | 1040.5 руб. |
| Jul-18-2025 | 835.58 руб. | 852.10 руб. | 843.5 руб. |
| Jun-18-2025 | 1014.82 руб. | 1034.13 руб. | 1024 руб. |
| May-18-2025 | 1006.17 руб. | 1026.29 руб. | 1016 руб. |
| Apr-18-2025 | 803.33 руб. | 819.10 руб. | 811 руб. |
| Mar-18-2025 | 989.73 руб. | 1009.86 руб. | 999 руб. |
| Feb-18-2025 | 981.16 руб. | 1001.73 руб. | 991 руб. |
| Jan-18-2025 | 973.84 руб. | 992.31 руб. | 982.5 руб. |
Описание товара
Описание продукта Мутность воды относится к степени мутности, вызванной взвешенными веществами, такими как осадочные отложения, глина, органические вещества, планктон и микроорганизмы, содержащиеся в воде. Датчики мутности промышленного класса или мубидиметры являются дорогими и не дорогостоящими в электронике; Поэтому мы выбрали Датчик Мутности, который широко используется в бытовой технике, стиральных машинах и посудомоечных машинах. Датчик использует оптический принцип для комплексного определения мутности по коэффициенту пропускания и рассеивания в растворе. Внутри датчика находится пара инфракрасных труб. Когда светильник проходит через определенное количество воды, количество пропускасветильник зависит от степени загрязнения воды. Чем больше пачкает вода, тем меньше света пропускается. Световой приемник преобразует пропускаемую интенсивность света в соответствующую силу тока, а пропускасветильник большой, ток большой, а пропускаемый свет маленький, И ток маленький.Модуль датчика мутности преобразует выходной сигнал тока датчиком в сигнал напряжения и выполняет обработку данных преобразования AD с помощью микрокомпьютера с одним чипом. Модифицированный модуль имеет аналоговый и цифровой выходной интерфейс. Аналоговое количество может быть отображено с помощью A/D преобразователя микроконтроллера, чтобы узнать текущее загрязнение воды. Цифровое количество можно регулировать с помощью потенциометра на модуле. Когда мутность достигнет заданного порога, загорится индикатор D1, выход сенсорного модуля изменится с высокого на низкий, а микроконтроллер будет контролировать изменение уровня. Определить, превышает ли мутность воды стандарт, предупреждая таким образом или связывая другое оборудование. Модуль по низкой цене, удобен в использовании, имеет высокую точность измерения, используется для измерения степени загрязнения воды стиральными машинами, посудомоечными машинами и т. д.; его также можно использовать для управления промышленными площадками, сбора экологических сточных вод и других случаев, требующих обнаружения и контроля мутности. Введение в Модуль и определение контактов Состав модуля датчика мутности показан на рисунке ниже. Модуль пропускает 3-контактный разъем XH-2.54 с мутностьюДатчик подключен. Отрегулируйте ручку синего потенциометра 10K, чтобы запустить порог запуска цифрового выходаРегулировка.

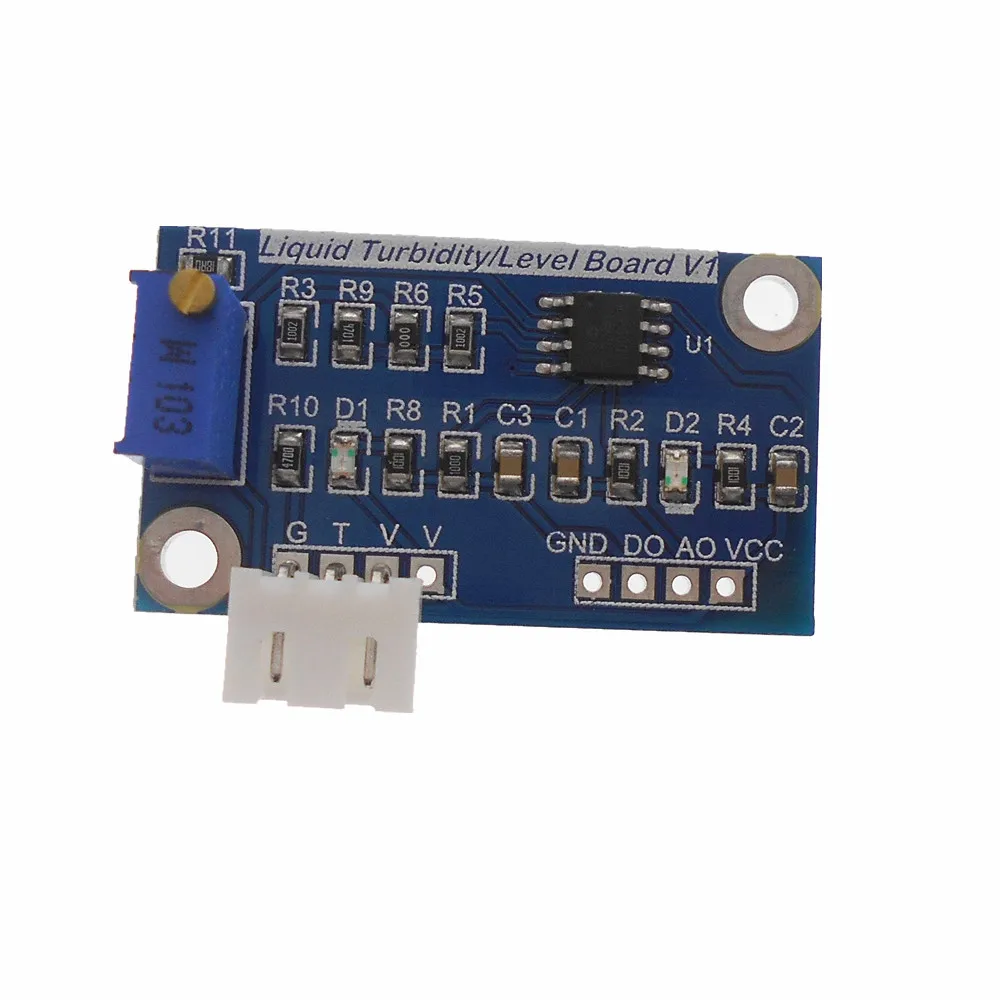

Описание функции определения серийного номера pin 1 положительное напряжение питания VCC, 5 В нельзя использовать 3,3 В2 Диапазон выходного аналогового сигнала AO 0 ~ 5 ВВыход цифрового сигнала 3 DO меньше установленного выходного значения высокого уровня; Больше установленного выходного значения низкого уровня4 GND отрицательное напряжение питания

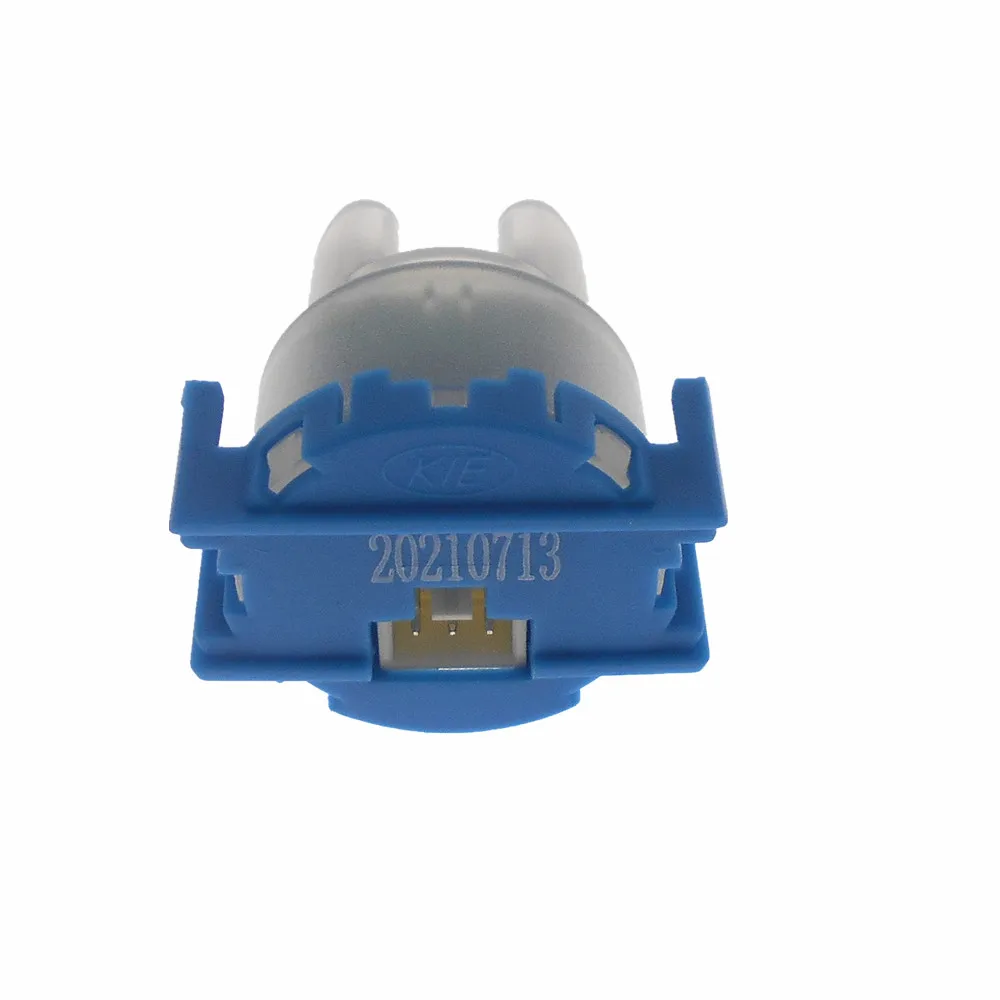

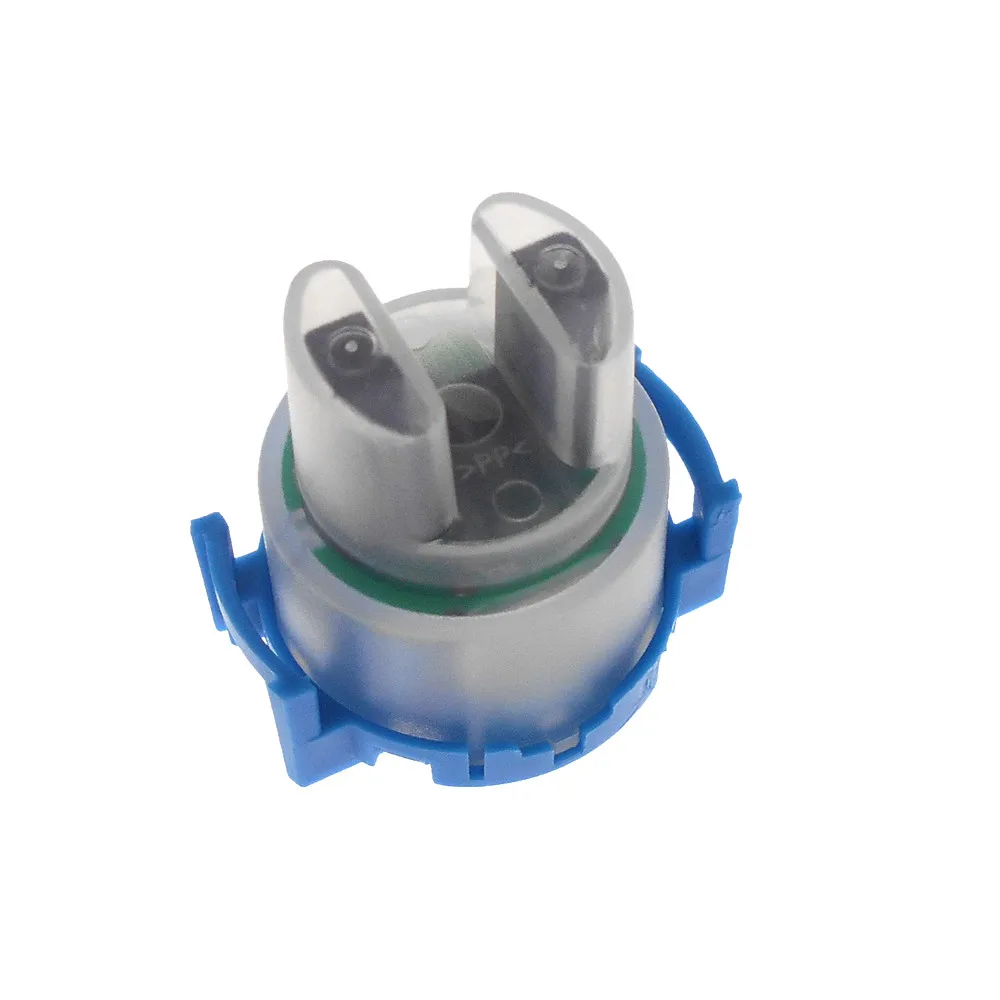

Технические индикаторы Рабочее напряжение: 5,00 В постоянного токаРабочий ток: 40 мА (макс.)Время отклика: <500 мсСопротивление изоляции: 100 МОм (мин)Метод вывода:Аналоговый выход: 0 ~ 4,5 В;Цифровой выход: сигнал высокого/низкого уровня (соответствующий порог можно выбрать, настроив потенциометр)Рабочая температура: -20 ° C ~ 90 ° CРазмер модуля: 38,6 мм * 22,1 ммИнтерфейс датчика: XH2.54 Введение датчика мутности Модель датчика мутности сенсорного модуля составляет TSW-30, как показано на следующем рисунке.
Технические параметры приведены в таблице ниже. (25 ° C) Технические параметры: значения параметров Диапазон измерения (NTU): 0 ~ 1000 ± 30Инфракрасный излучающий диод (максимальная длина волны излучения): 940 нмФотодиод (максимальная длина волны излучения): 880 нмМодель диода инфракрасного излучателя: EL - 23GМодель фотодиода: ST - 23G
Взаимосвязь между напряжением и мутностью показана на рисунке ниже.
Значение мутности и выходное напряжение модуля удовлетворяют следующим условиям:TU =-865.68xU + KВ формуле выше TU-это значение мутности тока, U-значение выходного напряжения модуля в условиях текущей температуры, а K-значение перехвата, который должен быть получен методом калибровки.На величину выходного напряжения датчика влияет температура. Взаимосвязь между выходным напряжением и температурной кривой показана на рисунке ниже. Для измерения мутности требуется компенсация температуры для обеспечения точности измерения. График выходного напряжения и температуры
Формула коррекции температуры:✮U =-0.0192x (t-25)В вышеуказанной формуле U-это разница напряжения, вызванная изменением температуры; T-текущее измеряемое значение температуры. Метод калибровки Из-за индивидуальных различий в датчиках мутности, окружающем светильник щении или температурной компенсации. Для получения более точного значения мутности перед измерением необходимо провести калибровку. Конкретный метод работы описан ниже. Шаг 1: Установите Датчик Мутности для питания сенсорного модуля. Калибровать с помощью стандартного раствора 0 НТУ (или очищенной воды или дистиллированной воды, близкой к 0 НТУ);
Шаг 2: запишите значение температуры текущего раствора для калибровки и запишите его как тест T в условиях сенсорной среды (старайтесь избегать ошибки, вызванной интенсивсветильник); измерьте и запишите выходное напряжение сенсорного модуля как тест U. Третий шаг: рассчитать разницу напряжения между u, вызванную разницей температур. Измеренный Т-тест заменяется формулой коррекции температуры.✮U =-0,0192x (T test-25) Шаг 4: рассчитайте стандартное значение напряжения UTC °C (25 °C) U25 °C.U25 °C = U тест-U Шаг 5: Вычислите значение K и замените расчетное стандартное значение напряжения U25 °C в формулу стандартной кривой.K = 865.68xU25 °C Шаг 6: исправьте стандартную формулу кривой. Замена рассчитанной K в стандартную формулу кривой.TU =-865.68xU + K Сортировка мутности с помощью аналоговых сигналов Калибровка уровня мутности может выполняться с растворами различной степени мутности. Меры предосторожности 1. Верхняя часть датчика мутности не является водонепроницаемой. Запрещено полностью бросать Датчик Мутности в воду во время использования. Поверхность воды не должна проходить через соединение между верхней крышкой и корпусом. Датчик вызовет сгорание датчика при попадании в воду.2. Диапазон длин волн приемсветильник фотодиода датчика составляет (500 ~ 1050нм). Длина волны дневсветильник или световая линия светильник дневного света влияет на прием фоторезистора датчика и влияет на выходную мощность измерения. Дневсветильник прямой свет увеличивает погрешность измерения датчика, а датчик должен быть защищен от дневсветильник прямого солнечного света.3. Корпус головки датчика должен быть чистым, чтобы избежать препятствий для измерения, вызванных загрязнениями. Эталонная схема
