7 5-18v3A бесщеточный привод постоянного тока без холла безиндуктивный жесткий диск

7 5-18v3A бесщеточный привод постоянного тока без холла безиндуктивный жесткий диск

Моднявка = ckeditor

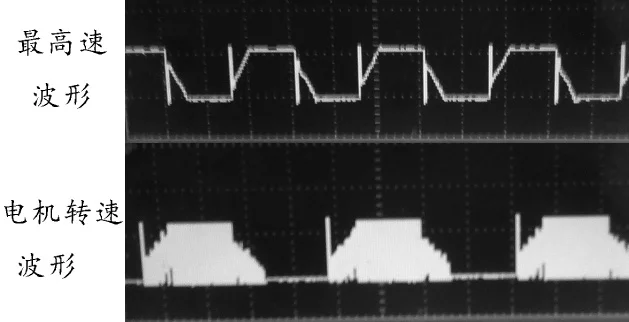

Видео демонстрация:

Http://www.tudou.com/programs/view/UiZow5UgEoo

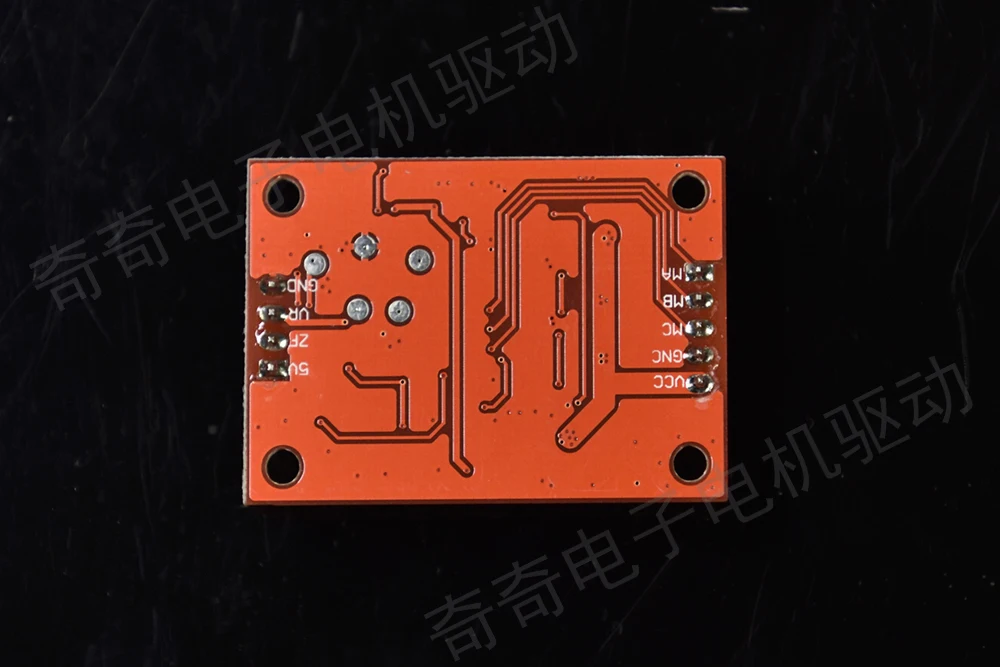

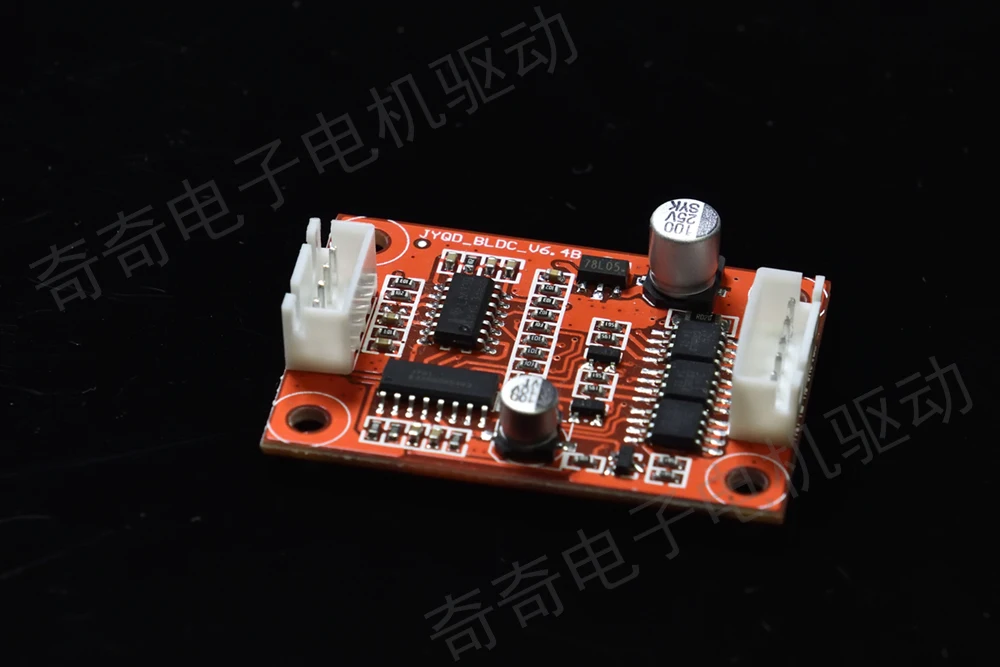

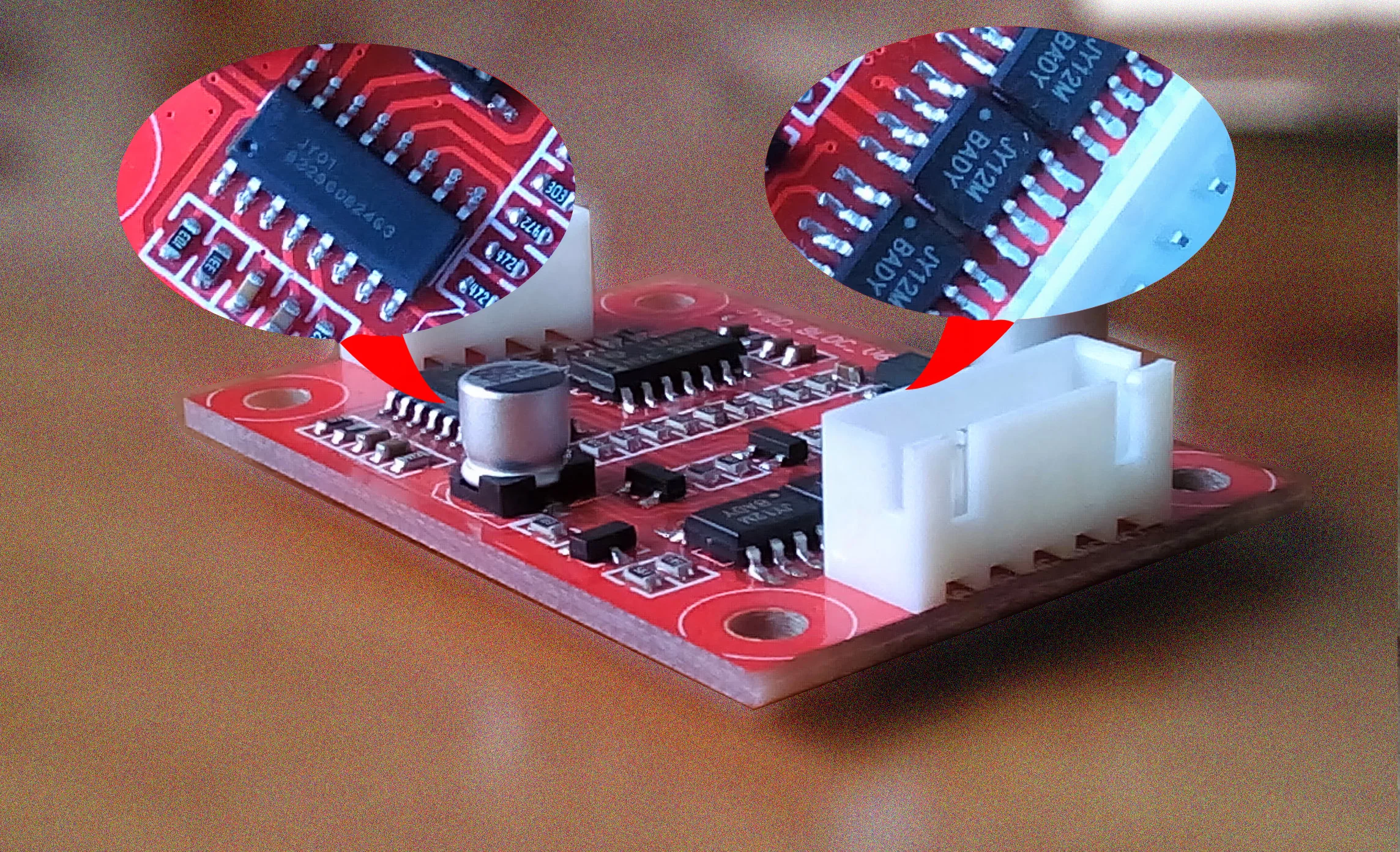

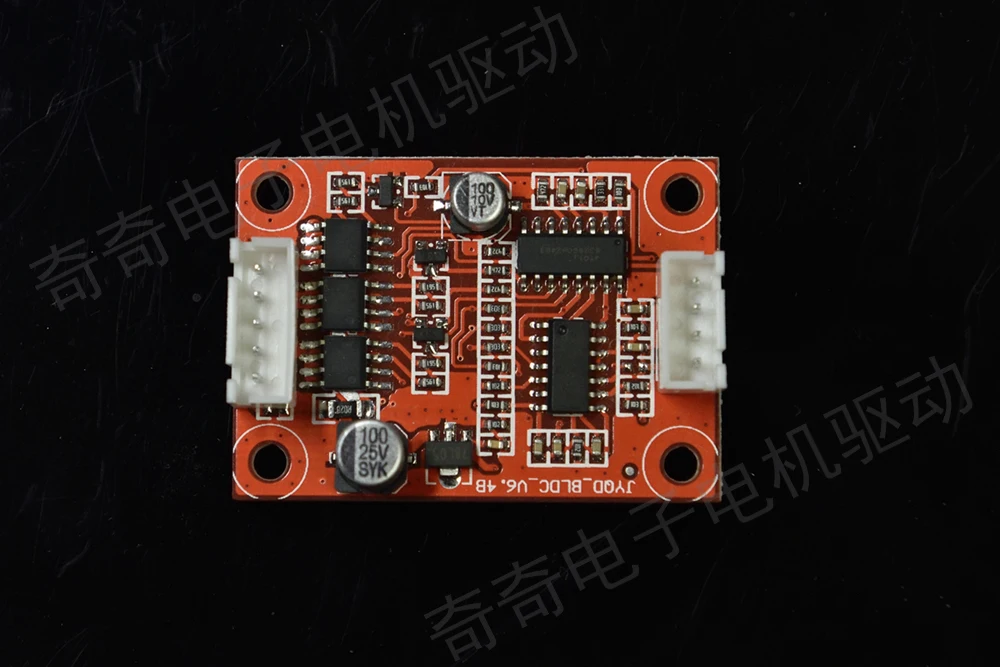

Название продукта: бесщеточный мотор Холла (плата)

Модель: JYQD_BLDC_V6. 4 b

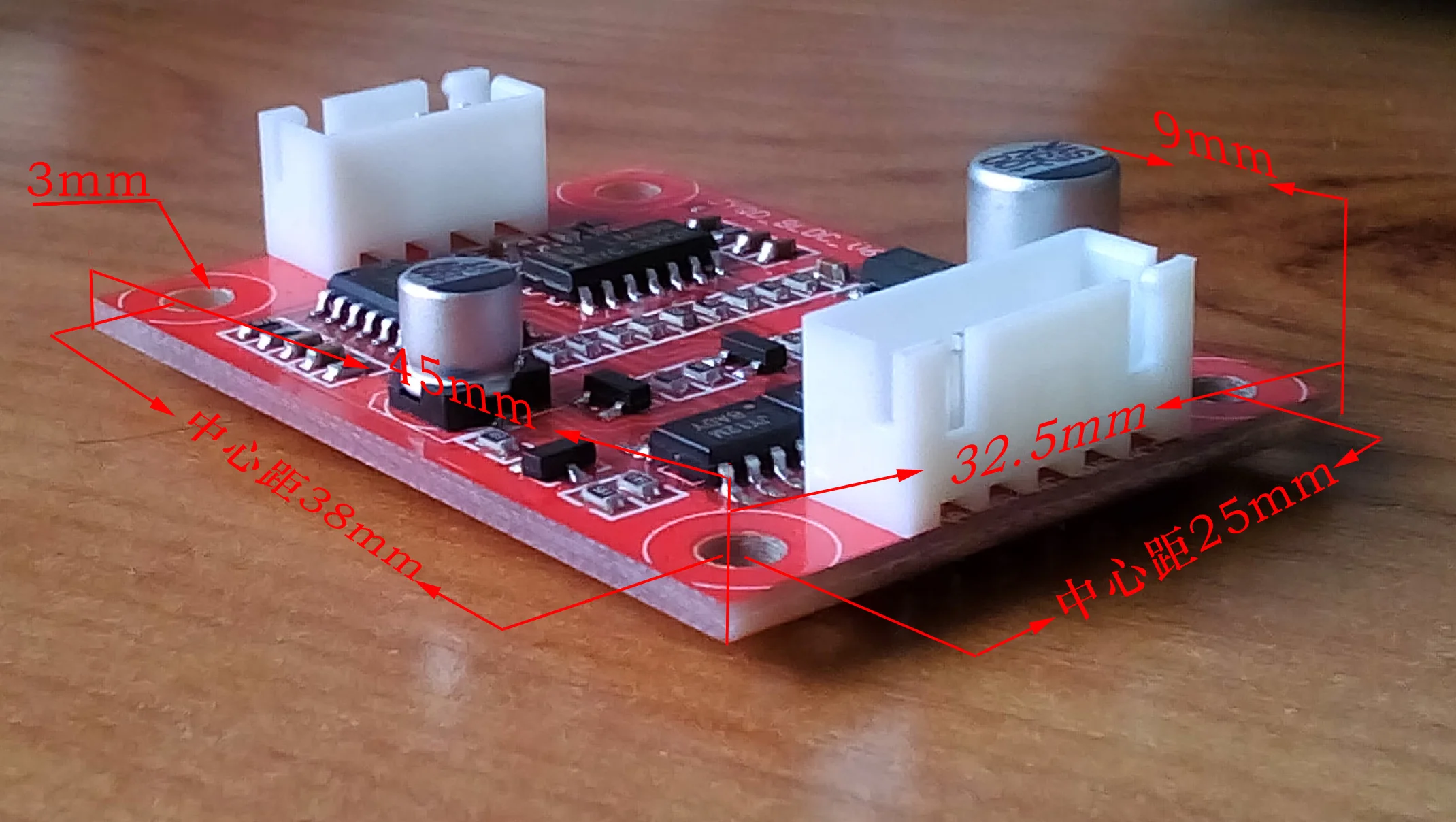

Размер: 4,5 см длина * 3,2 см Ширина * 1,1 см высота

Рабочее напряжение: DC 7,5 v -- 18 V

Приводной ток: ≤3A

Напряжение регулирования скорости: 0,25 в -- 5 В

Диапазон скоростей: 5% -- 100%

Рулевое управление: Да

Мягкая функция заднего хода: Да

Интерфейс:

Вход терминал hx25003-4a

Выходной конец hx25003-5a

Все управляющие клеммы совместимы с уровнем ttl, который может непосредственно контролироваться MCU

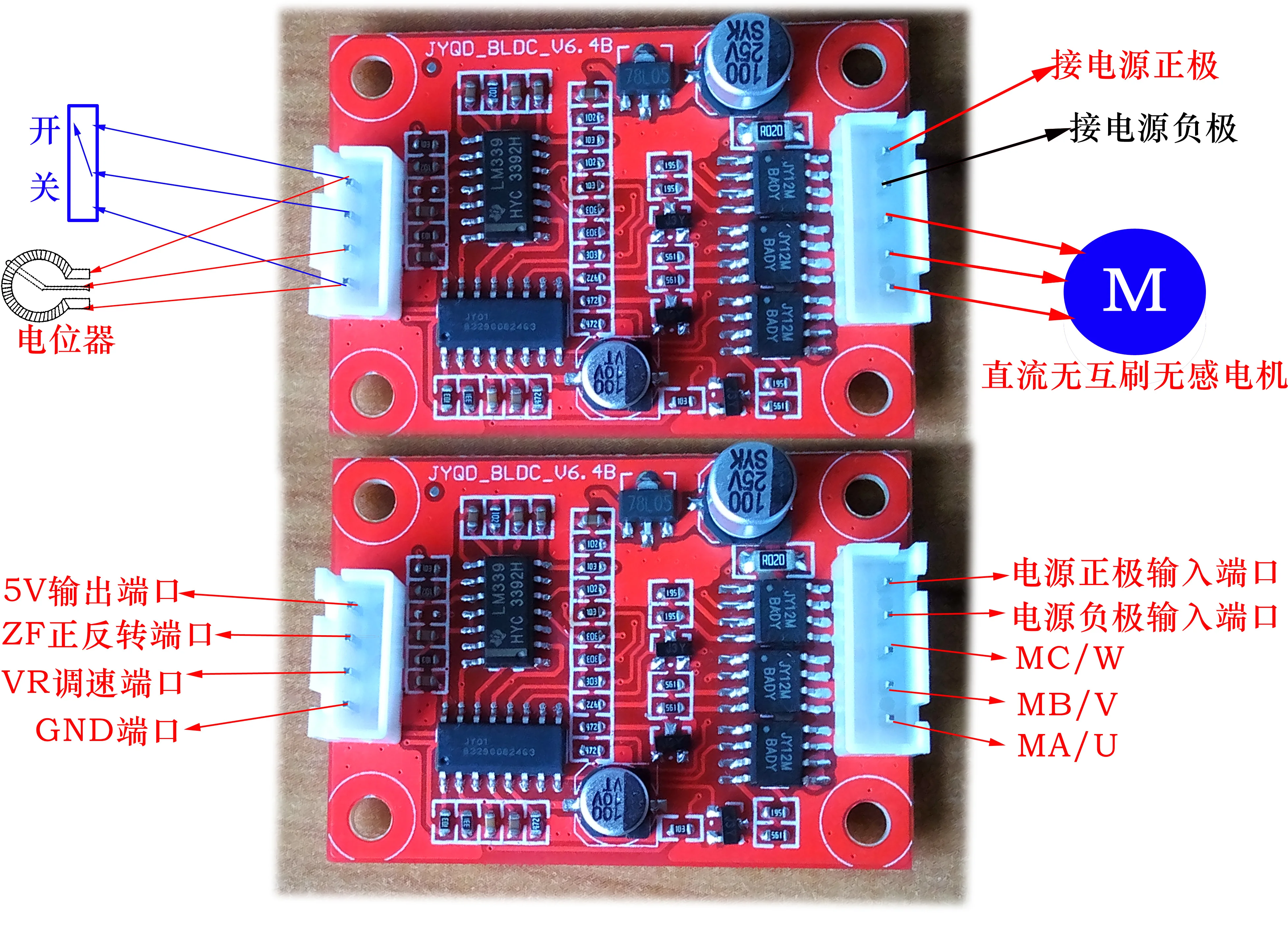

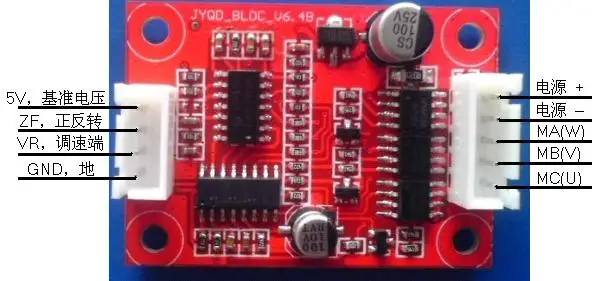

Определение штифта платы драйвера:

05:

1. Конец управления:

● 5 V приводная пластина внутренний выходное напряжение, внешний с регулировкой скорости потенциометр при использовании (в тех случаях, когда речь не идет о б/у может быть приостановлено)

● Конец управления направления вращения двигателя ZF, Заземление или 5 В может изменить направление двигателя (может быть подвешен, рулевое управление фиксировано)

● Регулировка скорости VR входного сигнала, диапазон напряжения: 0,25 в ---5 в (мотор не вращается, когда напряжение ниже 0,25 в)

● Контроль GND конца общей земли

2. Выход:

● Блок питания +, подключение к положительной полюсе источника питания, диапазон напряжения 7,5 в ---18 в

● Источник питания 1, источник питания земля, источник питания отрицательный полюс

● МА фазовая линия двигателя 1

● MB фазовая линия двигателя 2

● Фазовая линия ДВИГАТЕЛЯ MC 3

3. Вопросы, требующие внимания:

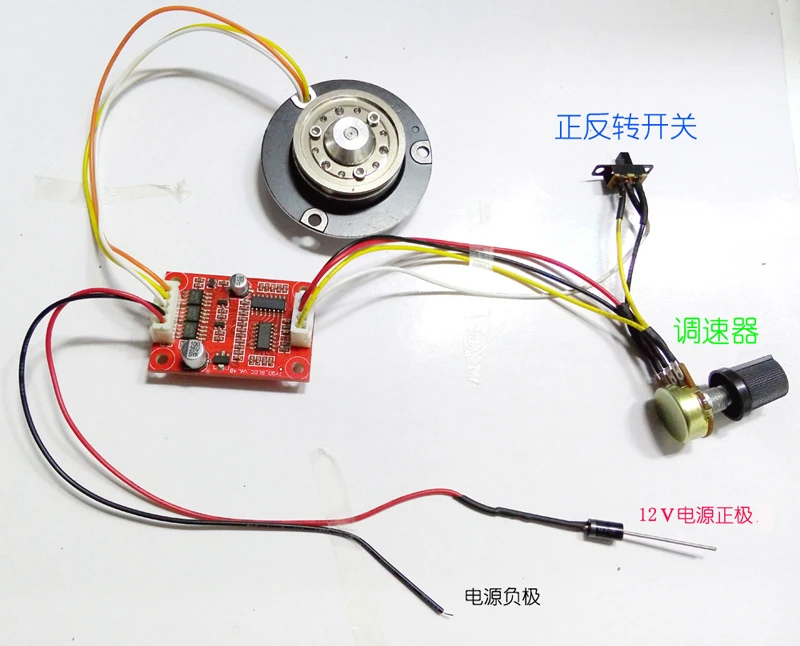

. Привод подходит для вождения двигателя жесткого диска, но все еще есть некоторые проводки не контрастируют с сгоревшей платой привода, пожалуйста, дорогие друзья, обратите внимание, есть несколько видов двигателя жесткого диска, провод двигателя жесткого диска некоторые имеют 3 провода некоторые имеют 4 провода, (1) 3 провода могут быть непосредственно подключены к MA, MB, MC, нет последовательной линии случайного стыкового соединения, только так как направление неправильное. (2) Если электродвигатель 4 провода, может быть другой бренд другой серии проводов двигателя, дорогие друзья, рука внутри, если есть мультиметр, может быть измерен 4 линиями, В том числе три провода сопротивление то же самое, другая одна нить коллинейн может не использовать, если неправильный, приводной двигатель будет отсутствие фазы, управляемое использование будет гореть в течение длительного времени

Выбор мощности, рекомендуется использовать более 12V3A источник питания.

● Не работают над диапазоном рабочего напряжения, в противном случае это может привести к постоянному повреждению пластины драйвера

● Напряжение 5 В пластины драйвера, за исключением подключенного потенциометра регулирования скорости, Не подключайте к электрической цепи или оборудованию, В противном случае это может привести к постоянному повреждению внутренней системы стабилизации напряжения пластины водителя, приводя к выходу из строя пластины водителя

● Все входное напряжение на контрольном конце должно соответствовать спецификации ttl, в противном случае это может повредить IC драйвера и привести к сбою пластины драйвера

● Эффект бесщеточного привода двигателя напрямую зависит от двигателя, если плата водителя не может управлять вашим двигателем, могут быть следующие причины

1. Разница между напряжением двигателя и мощностью слишком велика (пожалуйста, выберите соответствующий мотор или драйвер)

2. Неправильный пусковой момент (можно решить после регулировки пускового момента)

3. Неправильный диапазон скорости (можно решить после регулировки параметров вождения)

4. Сильный нагрев двигателя или привода (частота привода не совместима с двигателем, что может быть решено после регулировки)

'
