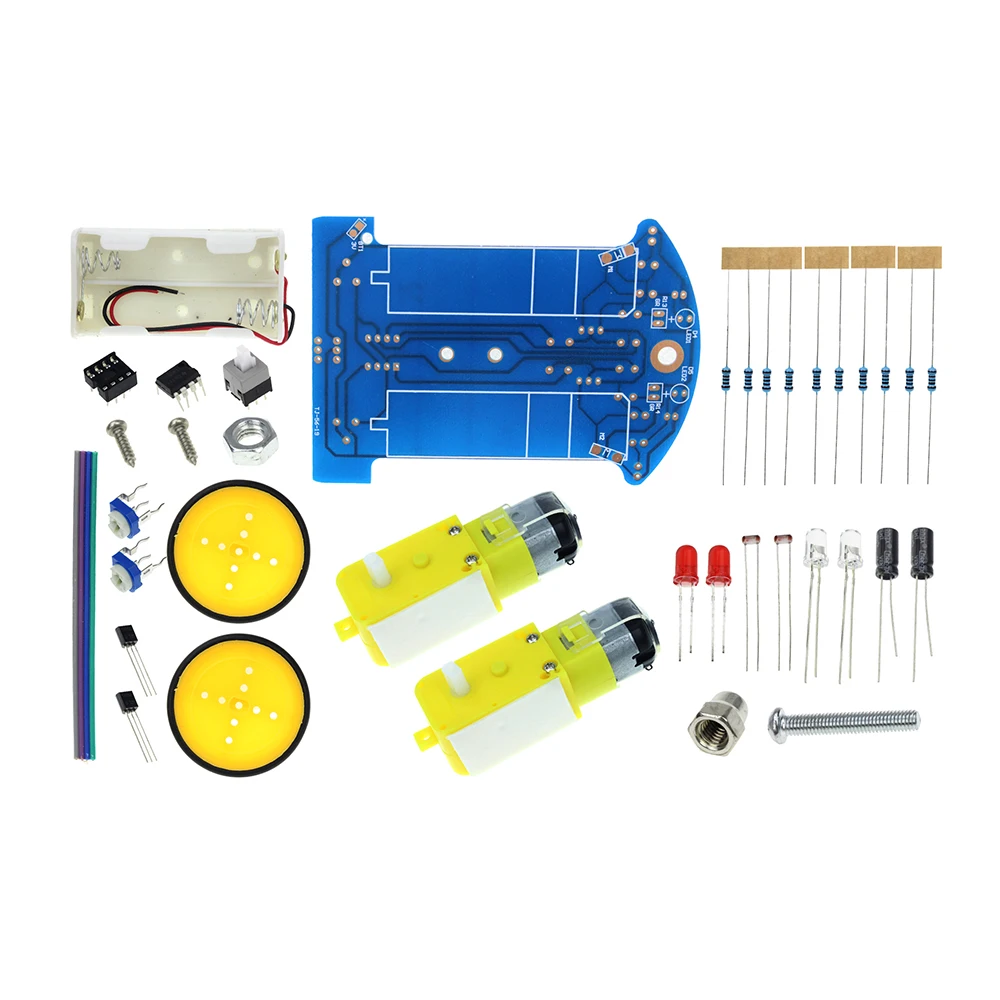

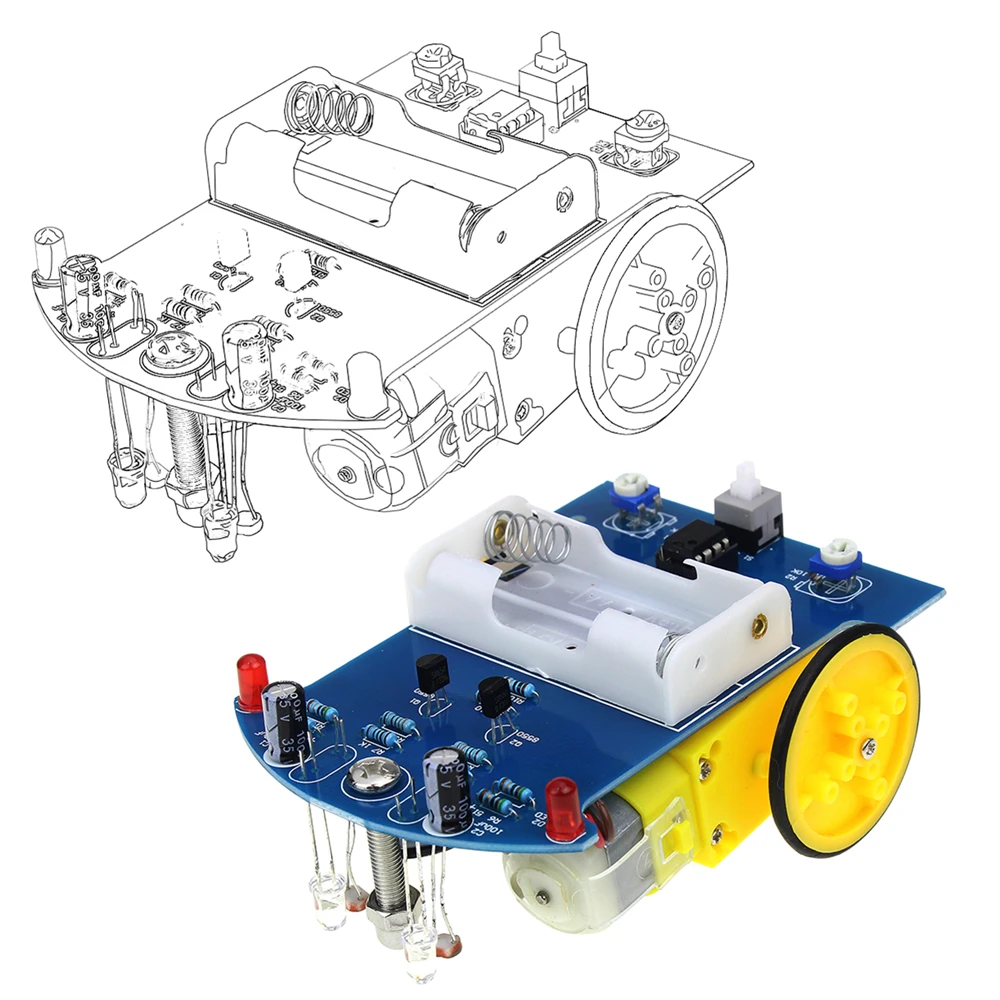

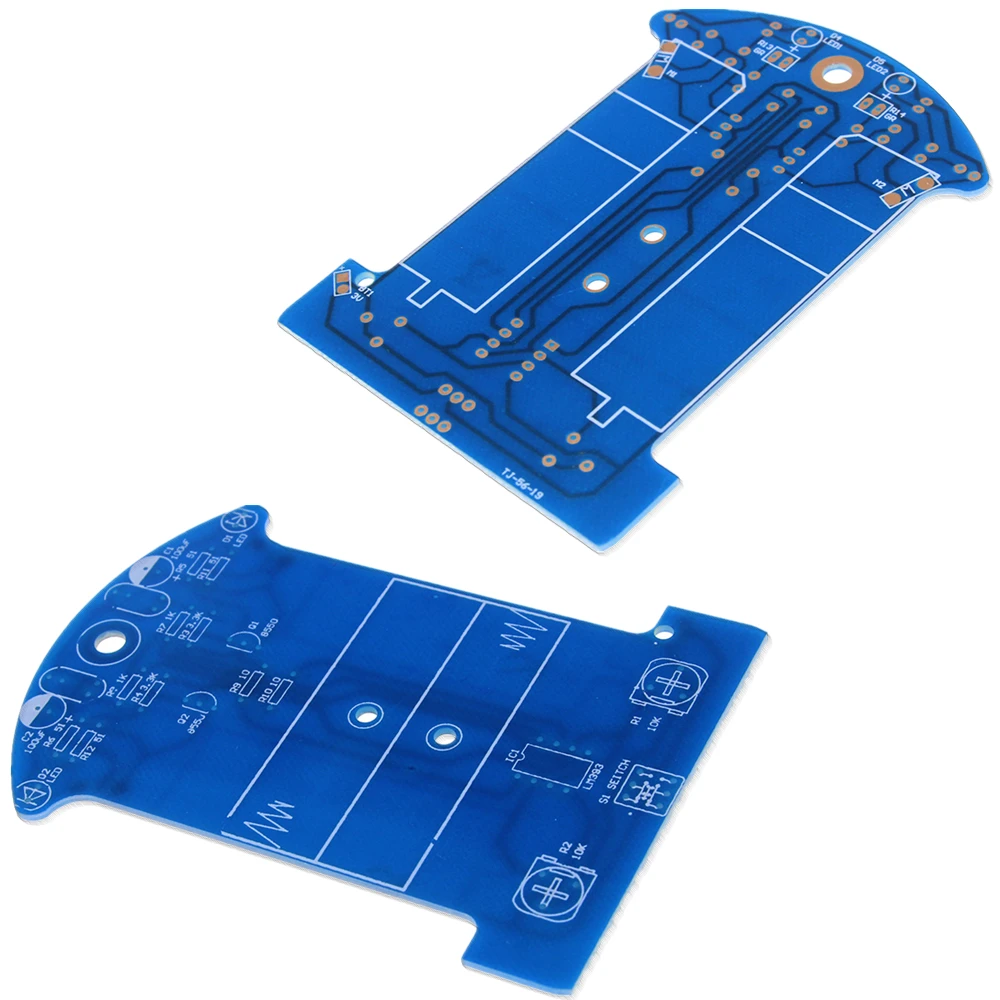

Набор "сделай сам" интеллектуальная линия отслеживания набор для умного

Набор "сделай сам" интеллектуальная линия отслеживания набор для умного

Учебник по сварке: http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/10167.pdf

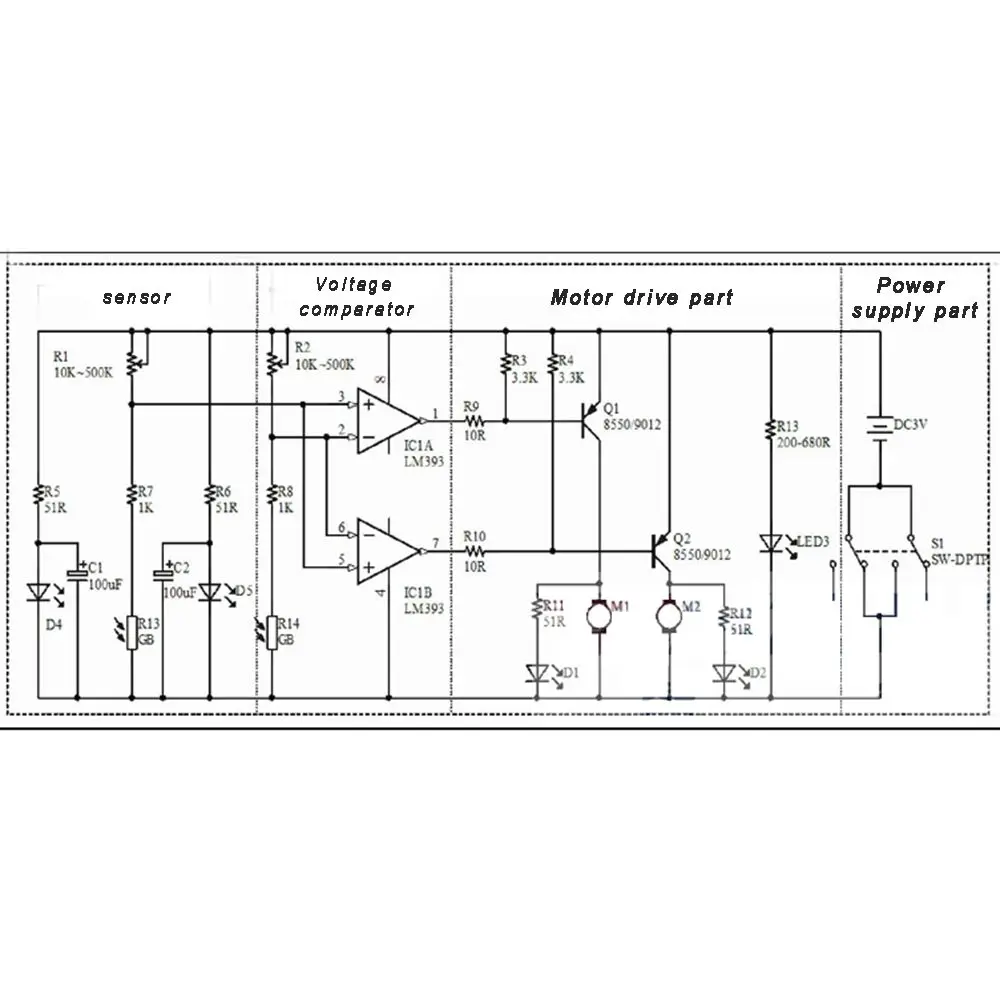

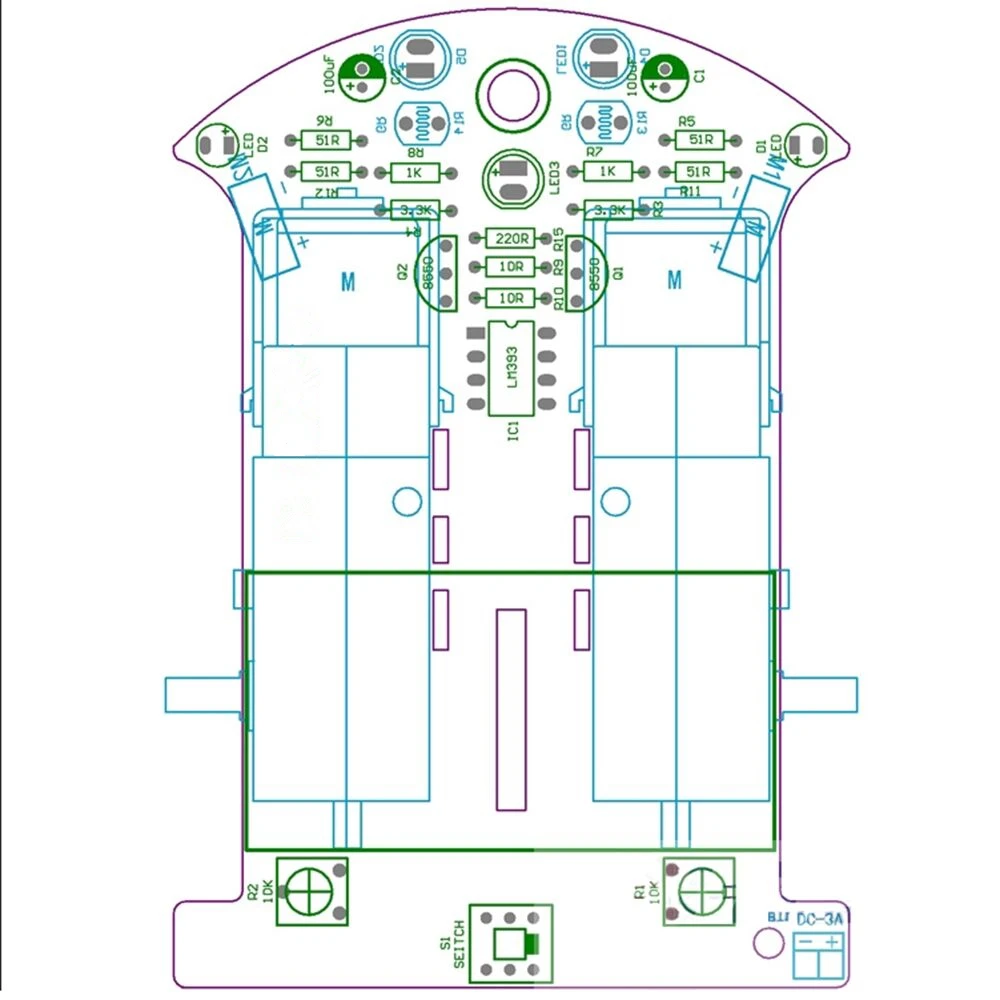

LM393 сравнивает два светочувствительных сопротивления, когда Дисбаланс (например, боковое давление на подиуме черного цвета) немедленно управляет стороной двигателя, перестает вращаться, другая сторона ускорения вращения двигателя, так что направление модификации автомобиля, вернитесь в правильное направление, весь процесс-замкнутый цикл, поэтому быстрое и чувствительное управление. В целях упрощения сложного принципа, мы сначала имеем цифровую схему для интеллектуальной слежения автомобиля, в процессе сборки, мы могли бы не только постепенно ознакомиться с механическим принципом: фотоэлемент, Компаратор напряжения, цепь привода двигателя и другие связанные электронные знания. Светочувствительное устройство сопротивления Это светочувствительное сопротивление, оно может определять внешнюю интенсивность света, чем сильнее внешсветильник, тем меньше сопротивление фоточувствительности, более слабое сопротивление внешсветильник увеличивается, когда красный светодиодный ОД проецируется на белую и черную взлетно-посадочную полосу из-за разной скорости отражения, Значение сопротивления светочувствительного сопротивления будет иметь очевидную разницу для последующего управления цепью. Интегральная схема компаратора LM393 LM393-это интегральная схема компаратора двойного напряжения, которая состоит из двух независимых прецизионных компараторов напряжения. Его роль-сравнение двух входных напряжений, в зависимости от уровня двух входных напряжений, изменение уровня выходного напряжения. Выход имеет два состояния: близко к открытию или близко к низкому уровню, LM393 с открытым выходом коллектора, поэтому необходимо добавить сопротивление тяге для вывода высокого уровня. Двигатель постоянного тока с редуктором Привод двигателя постоянного тока. Автомобиль должен замедлиться, в противном случае, чтобы ускорить работу автомобиля, он не может управляться слишком быстро, а крутящий момент замедления слишком мал и не может запуститься. Мы специализируемся на таможне этого типа двигателя, интегрирован с редуктором и значительно снижает трудности производства, что очень подходит для нашего использования. LM393 сравнивает два светочувствительных сопротивления, когда Дисбаланс (например, боковое давление на подиуме черного цвета) немедленно управляет стороной двигателя, перестает вращаться, другая сторона ускорения вращения двигателя, так что направление модификации автомобиля, вернитесь в правильное направление, весь процесс-замкнутый цикл, поэтому быстрое и чувствительное управление. Этапы сборки: Первый шаг: часть цепи базовой сварки Деталь сварочной цепи относительно проста, последовательность сварки в соответствии с высотой элемента от низкого до высокого, первые 8 сопротивлений сварки, сварка должна использовать мультиметр, чтобы подтвердить, является ли правильное сварочное сопротивление, полярные компоненты, такие как транзисторы, зеленые огни, Определенно четкая полярность электролитического конденсатора в качестве эталонного элемента мы Сварка фото, сварочный конденсатор короткий-Это отрицательная сторона вставного штифта печатной платы трафаретная печать тени, зеленый сваросветодиодный светодиод Примечание длинный штифт положительный, И сварка не слишком длинная или легко плохая, D4 D5 R13 R14 может временно не сваривать, Можно вставить микросхему интегральной схемы, предварительно после завершения сварочной проверки тщательно предотвратите, будьте небрежны. Второй шаг: механическая сборка Универсальный колесный винт вставляется в отверстие PCB и вкручивается в универсальную колесную гайку и универсальное колесо. Батарейный отсек приклеивается к печатной плате с помощью двойной клейкой ленты, провод провода проходит печатную плату, зарезервированную Kong Han, полученную печатную плату, красная линия подключается к положительному источнику питания 3 в, И желтая линия соединяется с землей. Механическую деталь и сборку можно установить на первые колеса, колесо состоит из трех частей черных акриловых круглых таблеток, сборка перед обнажением защитной пленки, внутренняя часть центрального отверстия колеса растет круглое отверстие, диаметр круглой пластины относительно небольшой, центральное отверстие для бокового колеса Shiyuan, С двумя фиксированными гайками в комплекте хорошие три круглых таблетки и черные саморезы, закрепленные на вращающемся валу двигателя. Наконец, втулка из силиконовой резины на колесе. Свинцовый провод подключения двигателя и колеса в сборе используется клей на месте изготовления печатной платы, внимание колёс и край печатной платы сохраняет достаточный зазор, выводы двигателя припаяны к печатной плате. Обратите внимание, что подходящий длинный провод, чтобы избежать ошибки направления вращения двигателя, удобно менять подводящий провод заказа. Третий шаг: установка оптоэлектронных схем Светочувствительное сопротивление и светоизлучающие диоды (обратная полярность)-это обратная установка на печатную плату, а расстояние Земли составляет около 5 мм, расстояние между светильник чувствительным сопротивлением и светоизлучающим диодом также составляет около 5 мм. Наконец, можно пройти Электрический тест. Четвертый шаг: отладка автомобиля В батарейном отсеке 2 аккумулятора AA, переключается на циферблат в режиме «Вкл», автомобиль движется задним ходом по направлению универсального колеса, если удерживать левую сторону светочувствительного сопротивления, автомобиль справа от вращения колеса, держите вправо светочувствительное сопротивление, Левая сторона автомобильного колеса должна поворачиваться, если автомобиль перемещается обратно, можно обменять соединение двух моторов одновременно. Как одна из обычных спинок на другой стороне, если обмен задней части двигателя может быть проводкой. Требуется деловое внимание: Инструкции по сборке-это задняя часть автомобиля, отслеживающая взлетно-посадочную полосу, покупатели также могут напрямую использовать черную электроленту 1,5 ~ 2,0 см, наклеенную непосредственно, предназначенную для отслеживания комплекса на земле.
