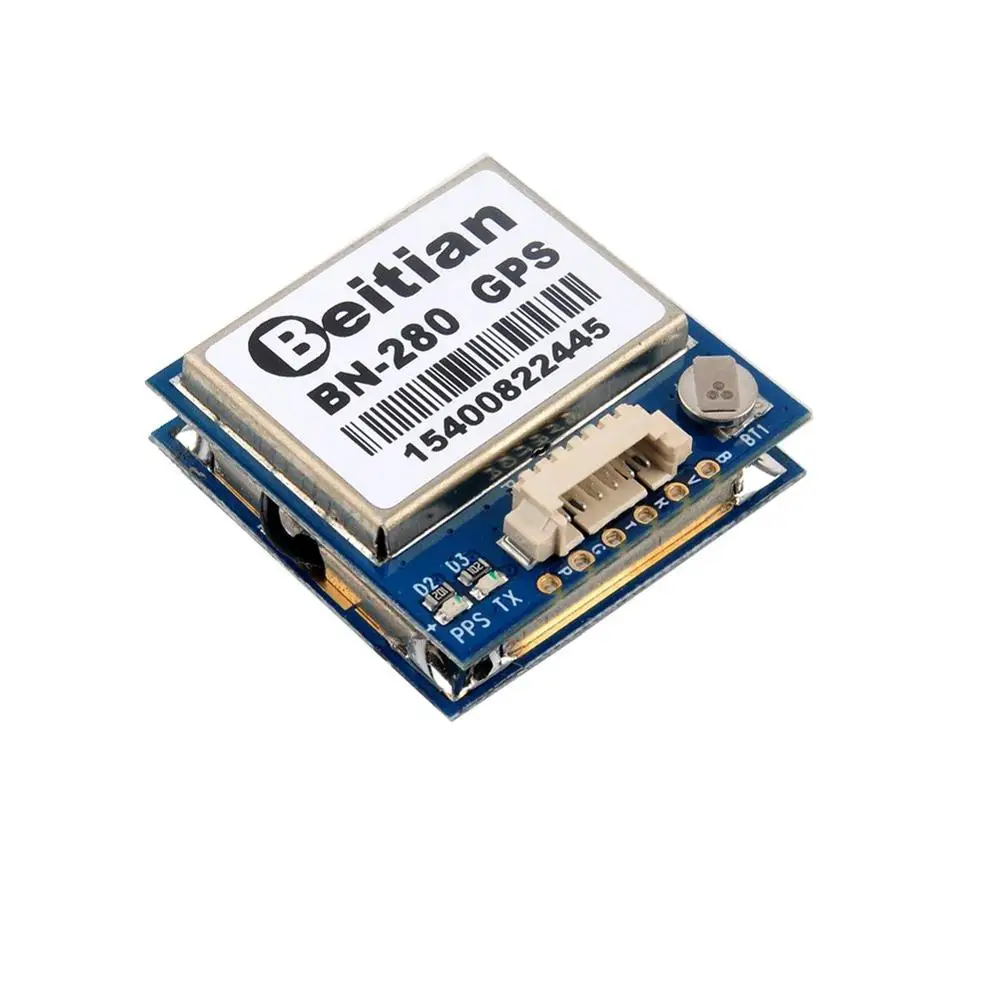

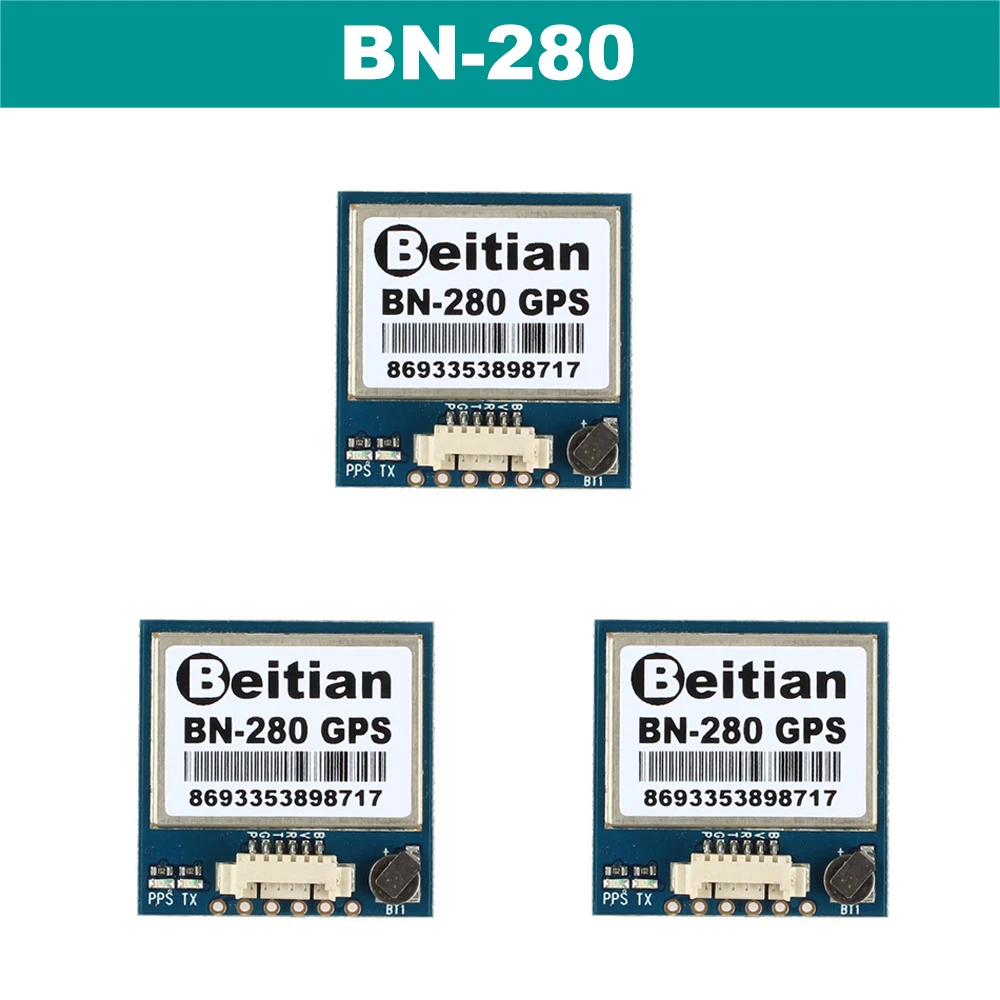

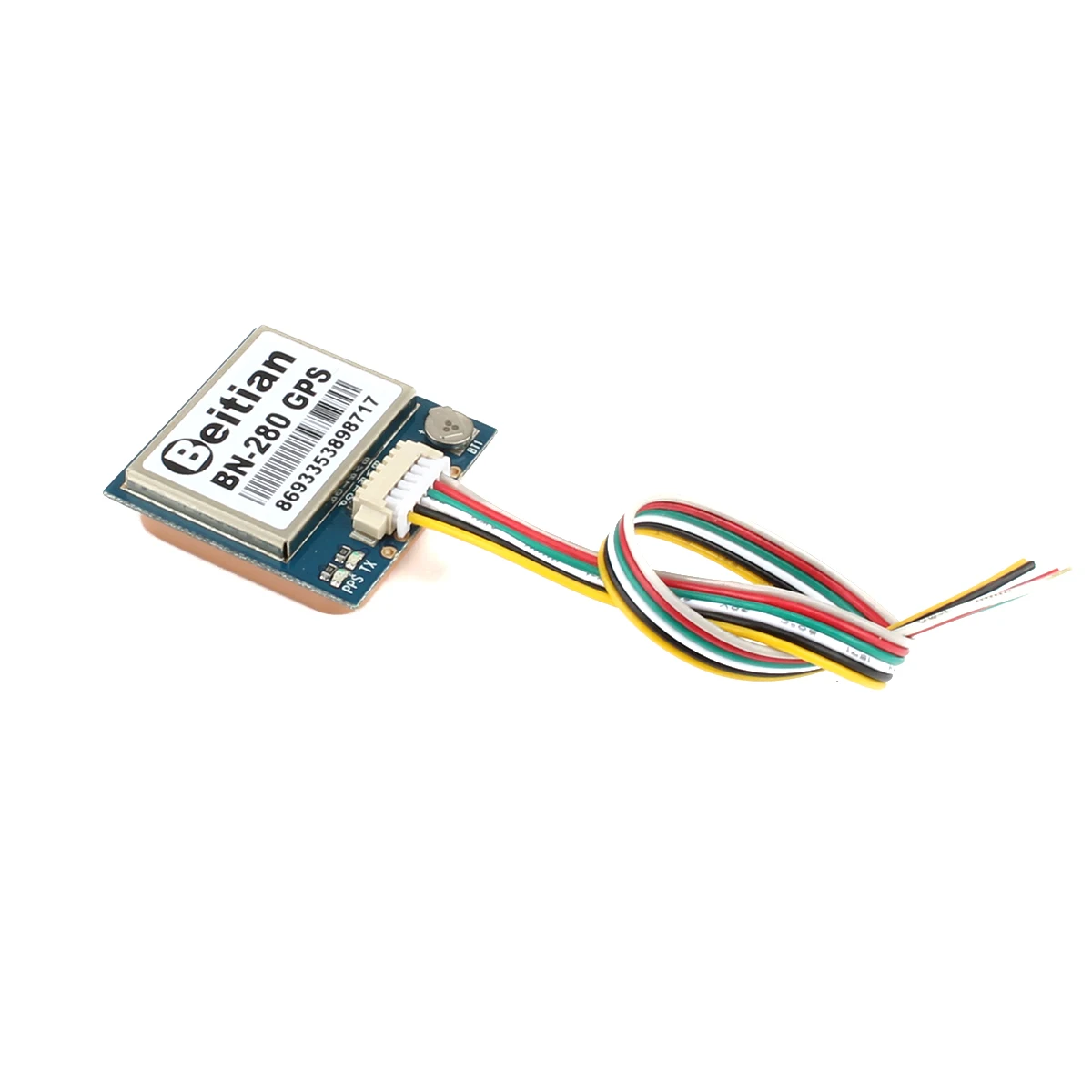

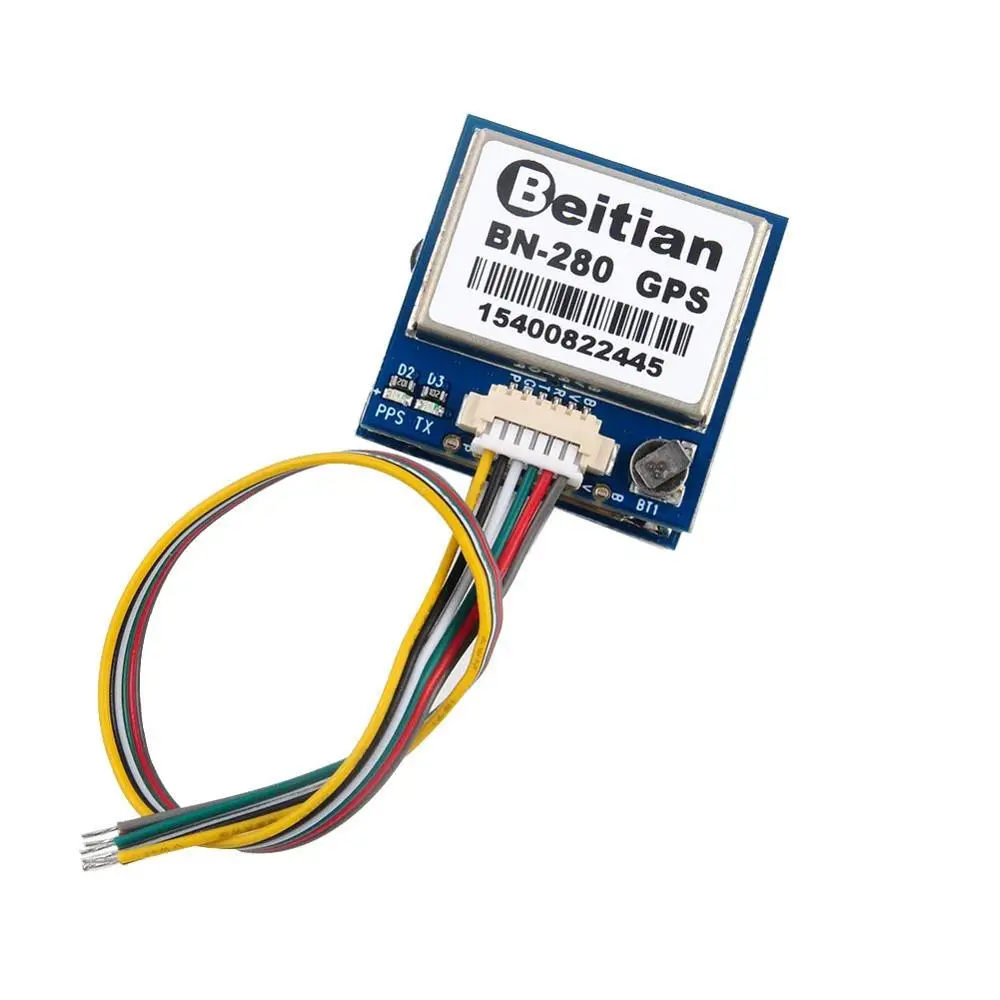

Двойной модуль gps-навигатора BEITIAN UART TTL уровень GPS GNSS с 4M флеш-памяти 2 4 5 8 | Игрушки и

Iitem

Описание

Электрические характеристики

Набор микросхем

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поисковых канала

Чувствительность

Отслеживание

-167dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

26s

Теплый старт

25s

Горячий старт

1s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных

Уровень TTL

Протокол данных

NMEA-0183

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4M FLASH, сохраните конфигурацию постоянно

Эксплуатационные ограничения

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Энергопотребление

VCC

DC Напряжение 3,6 V-5,5 V, типичный: 5,0 V

Ток

Захвата 50мА/5,0 V

Механические характеристики

Размеры

28 мм * 28 мм * 8 мм

Вес

11,8 г

Соединитель

1,25 мм 6 контактный разъем

Окружающая среда

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Светодиодный

Встроенный светодиодный

TX светодиодный: синий. Вывод данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

Штырь

Контактное имя

I/O

Описание

1.

1PPS

О

1 пульс в секунду, когда 3D фиксируется

2.

GND

G

Наземный

3.

TX

О

TTL выход последовательных данных.

4.

RX

I

TTL серийный ввод данных.

5

VCC

I

DC 3,6 V-5,5 V вход, типичный: 5,0 V

6

Ботинки

I

N.C.
