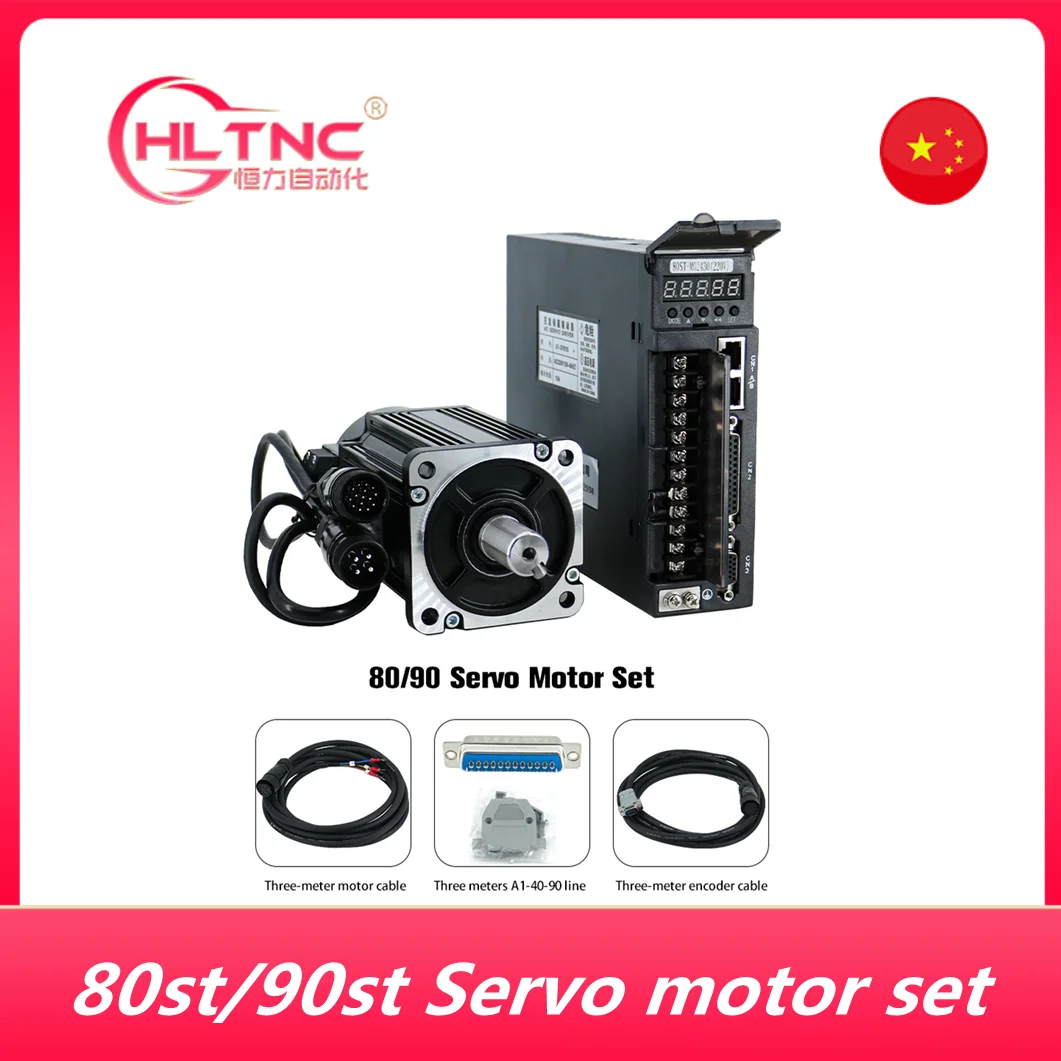

Высокое качество 80ST-M02430/90ST-M02430 AC Серводвигатель 750 Вт + Драйвер A1-SVD15 15A с кабелем 3M

1* Сервопривода переменного тока

1*3 м/5 м/8 м моторный кабель

NOTE: Руководство отправлено по электронной почте

1*80/90 серводвигатель

С тормозом/без тормоза

1*3 м/5 м/8Mencoder кабель

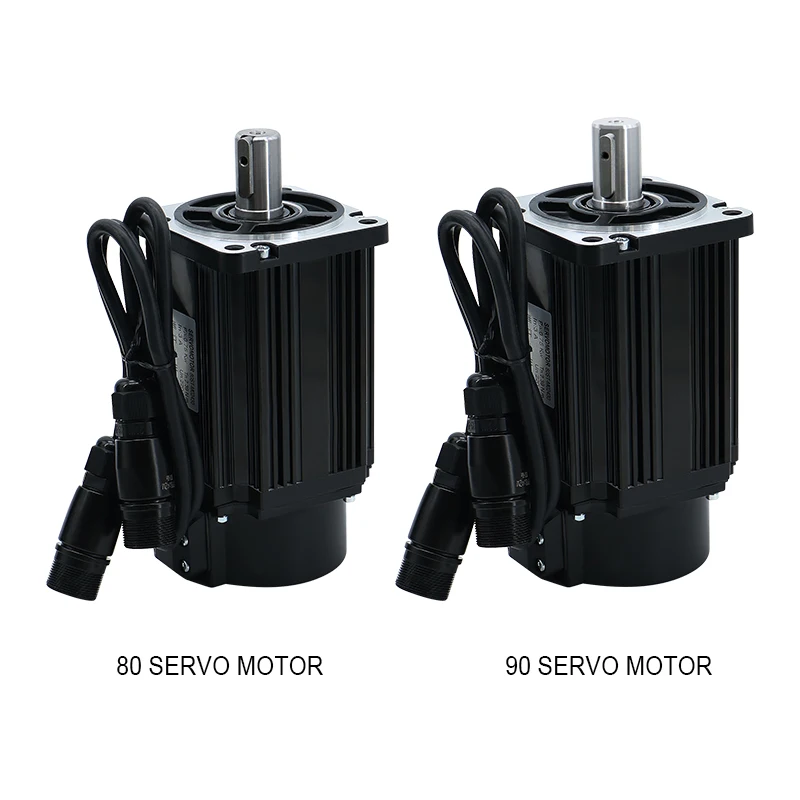

80 мотор сервопривода

80 мотор сервопривода

(С тормозом)

Модель двигателя

80ST-MO2430

Номинальная мощность (кВт)

0,75

Номинальное напряжение (В)

220

Номинальный ток (A)

3

Номинальная скорость (об/мин)

3000

Номинальный крутящий момент (Н. М)

2,39

Пиковый крутящий момент (Н. М)

7,1

Пиковый ток (А)

9

Постоянное напряжение (В/1000 мин)

48

Коэффициент крутящего момента (Н. М/А)

0,8

Инерция ротора (кг. МЗ)

1,82*10 ^-4

Сопротивление линии (Ω)

2,88

Линейная индуктивность (mH)

6,4

Электрическое время постоянного (мс)

2,22

Вес (кг)

2,86

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс B(130 ℃)

Клаcс безопасности

IP65

Работа в условиях окружающей среды

Температура: -20 ℃ ~ + 50 ℃

Влажность: ниже 90% относительной влажности

Обмотку электродвигателя и бараньей кожи

Обмотки провода нагрузки

U (красный)

V (желтый)

W (синий)

PE (желто-зеленый/черный)

Штекер серийный номер

1

2

3

4

Кодер штепсельной вилки

Сигнал подводящего провода

5V

С напряжением 0 В

Модель B +

В виде буквы Z

U +

Z +

U-образный

A +

V +

W +

V-образный вырез

A-

В в-режиме

W-

PE

Штекер серийный номер

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

90 мотор сервопривода

90 мотор сервопривода

(С тормозом)

Модель двигателя

90ST-MO2430

Номинальная мощность (кВт)

0,75

Номинальное напряжение (В)

220

Номинальный ток (A)

3

Номинальная скорость (об/мин)

3000

Номинальный крутящий момент (Н. М)

2,4

Пиковый крутящий момент (Н. М)

7,1

Пиковый ток (А)

9

Постоянное напряжение (В/1000 мин)

51

Коэффициент крутящего момента (Н. М/А)

0,8

Инерция ротора (кг. МЗ)

2,45*10 ^-4

Сопротивление линии (Ω)

3,2

Линейная индуктивность (mH)

7

Электрическое время постоянного (мс)

2,2

Вес (кг)

3,4

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс B(130 ℃)

Клаcс безопасности

IP65

Работа в условиях окружающей среды

Температура: -20 ℃ ~ + 50 ℃

Влажность: ниже 90% относительной влажности

Обмотку электродвигателя и бараньей кожи

Обмотки провода нагрузки

U (красный)

V (желтый)

W (синий)

PE (желто-зеленый/черный)

Штекер серийный номер

1

2

3

4

Кодер штепсельной вилки

Сигнал подводящего провода

5V

С напряжением 0 В

Модель B +

В виде буквы Z

U +

Z +

U-образный

A +

V +

W +

V-образный вырез

A-

В в-режиме

W-

PE

Штекер серийный номер

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

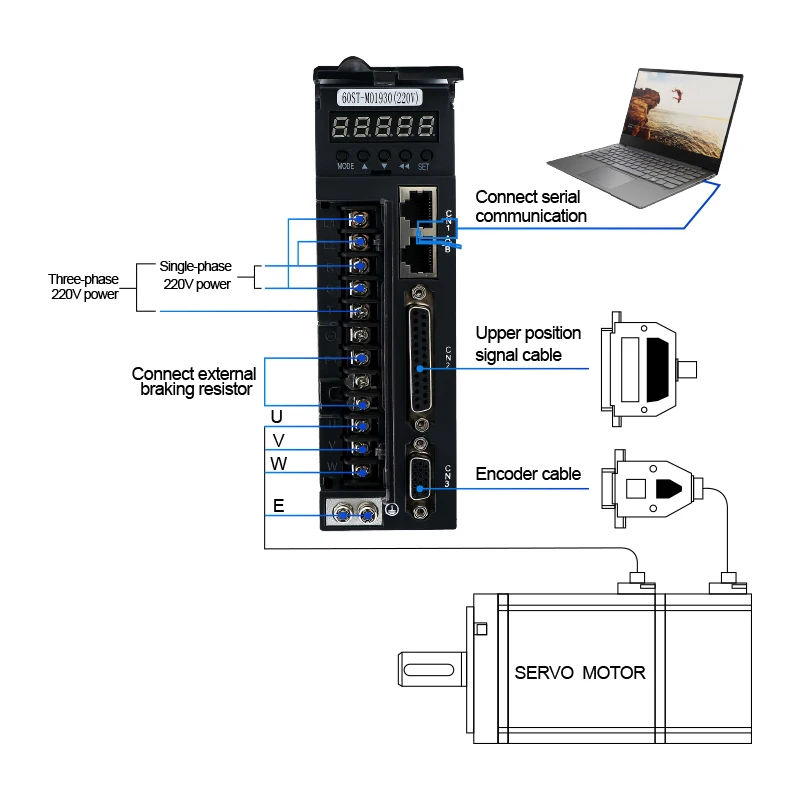

Подходит для: ① интерфейс связи

② Входного сигнала

③ Датчик сигнала

④ Блок питания цепи управления

⑤ Источник питания основной цепи

⑥ Внешний Тормозной резистор интерфейс

⑦ Световой индикатор двигатель линия электропередачи

⑧ Клемма заземления

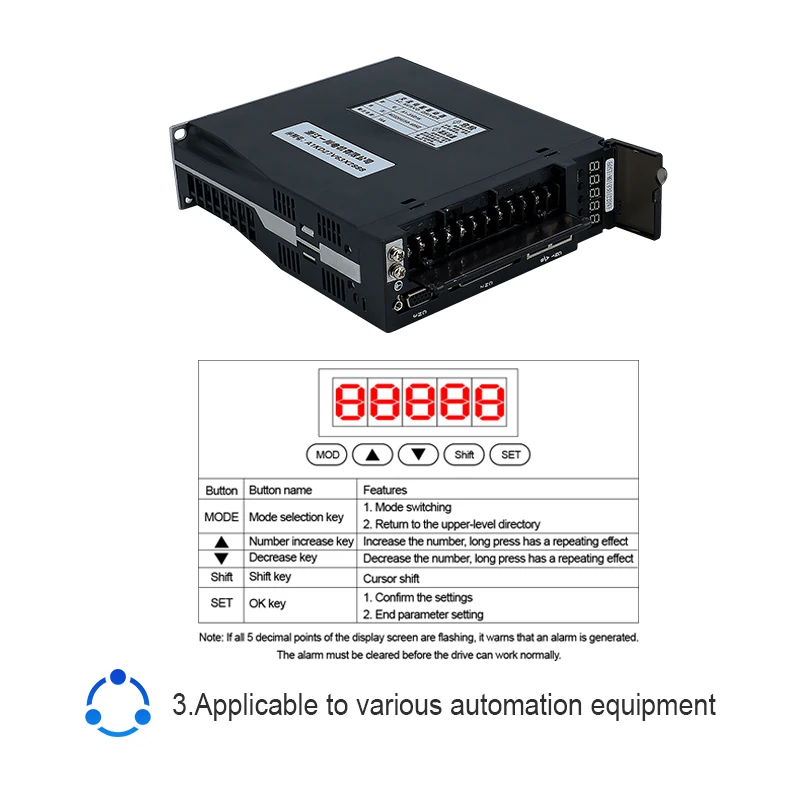

Кнопка

Названия кнопок

Особенности

Режим

Режим клавиша выбора

1. Режим переключения

2. Вернитесь на верхний уровень

Номер увеличивает ключ

Увеличьте количество, Длинные принцессы имеют повторяющийся эффект

Уменьшение ключ

Уменьшение количества, длительное нажатие имеет повторяющийся эффект

Переключения

Клавишу Shift

Курсор переключения

Набор

Кнопка ОК

1. Подтвердите настройки

2. Настройка конечных параметров
