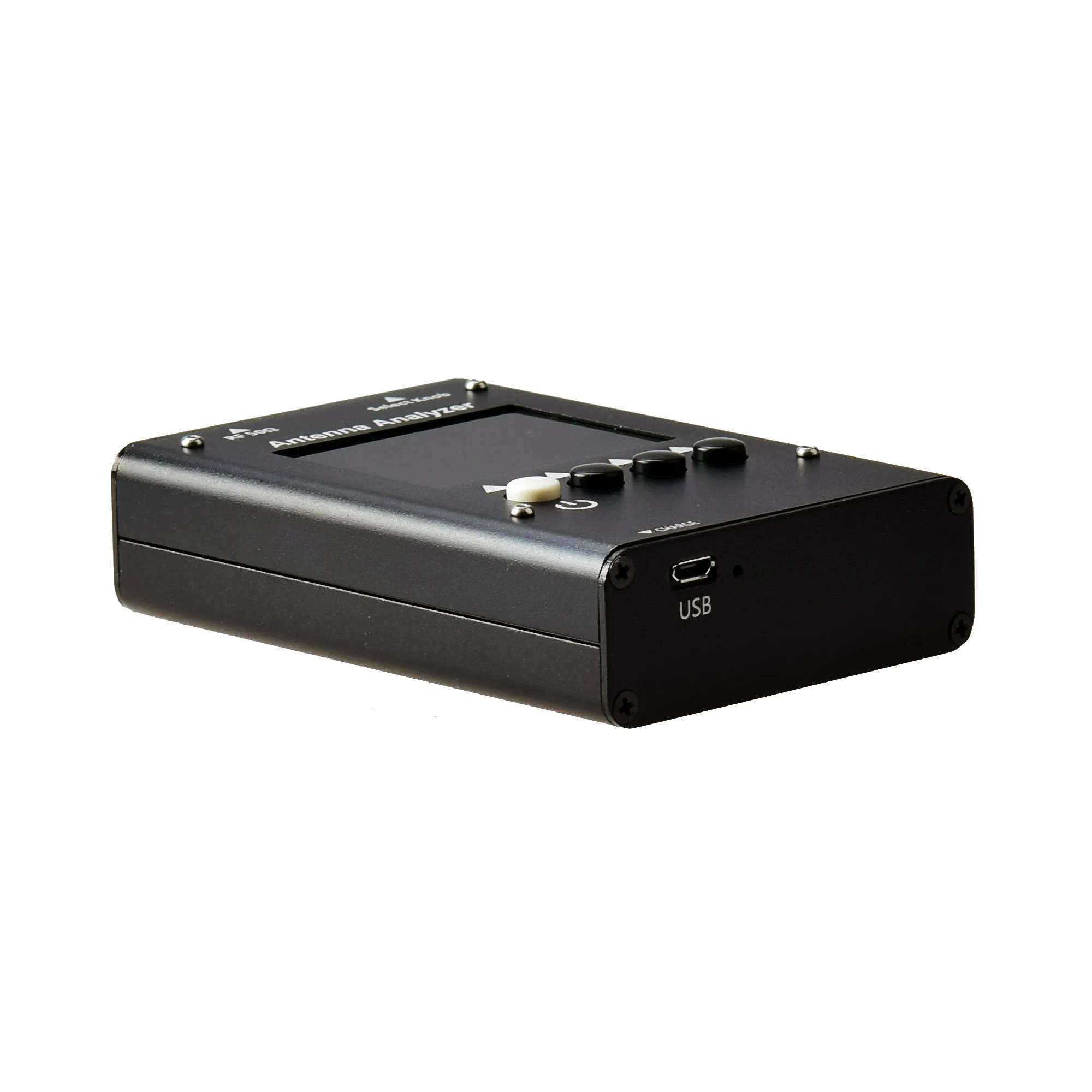

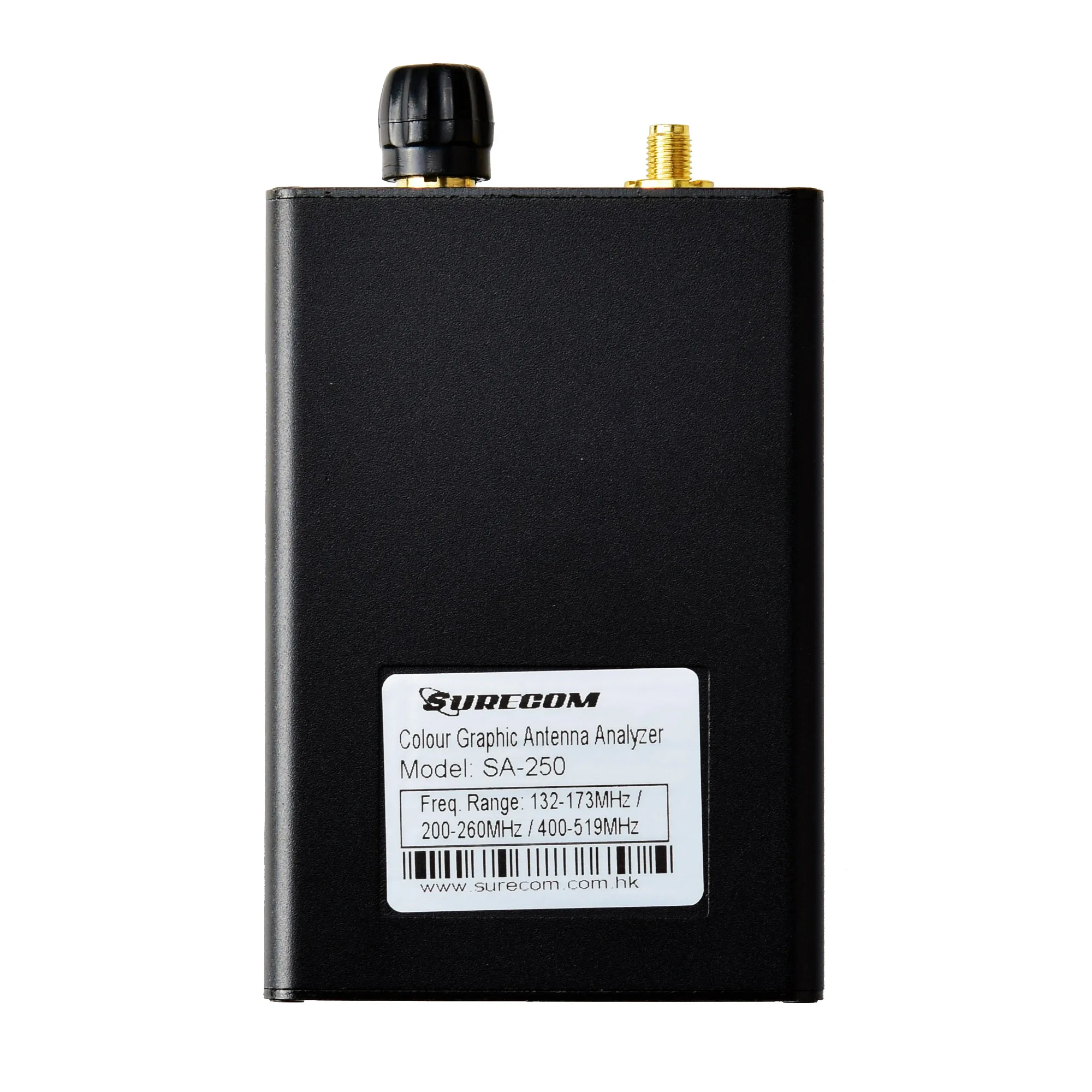

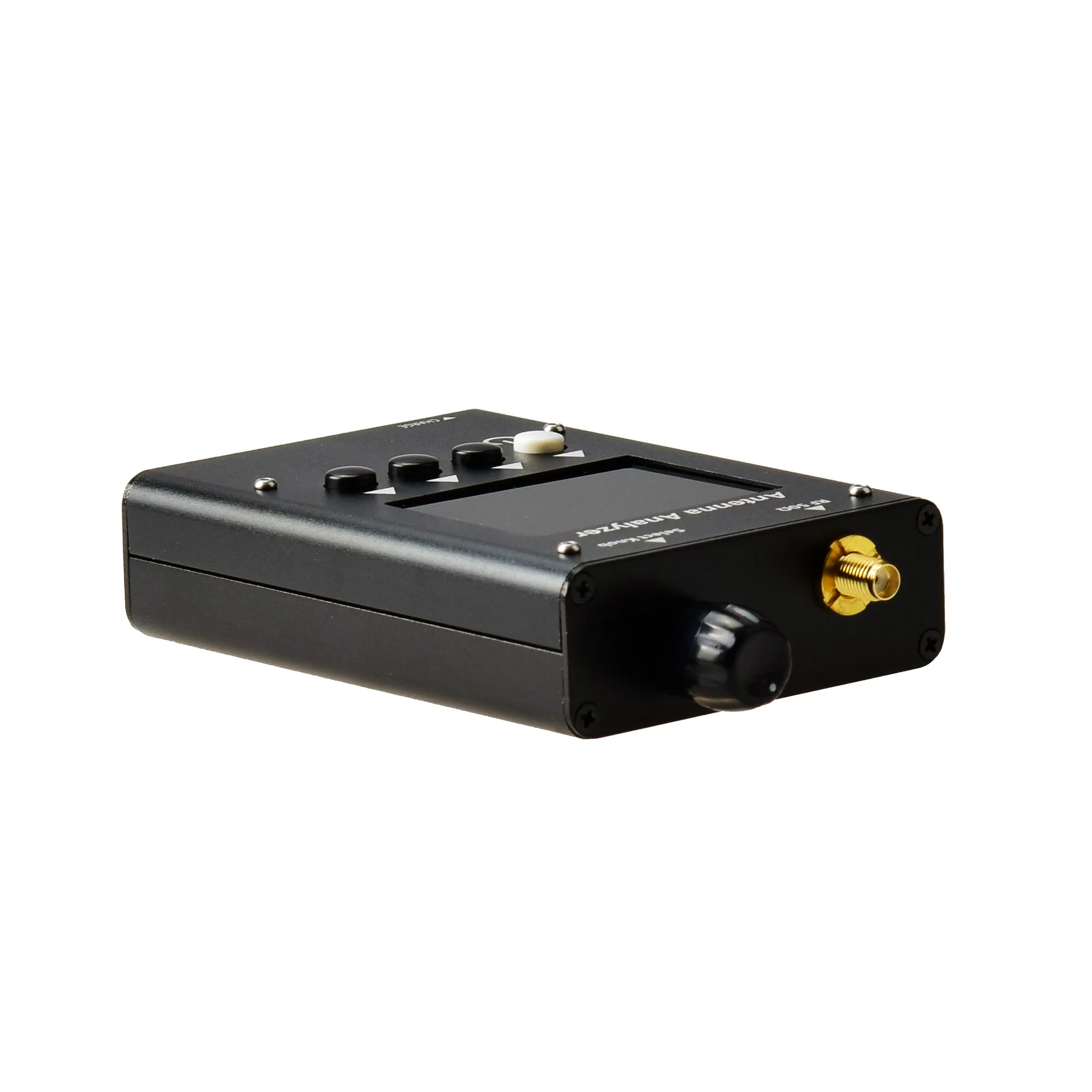

Surecom SA-250 132-173/200-260/400-519 МГц Цвет Графический Анализатор антенны S.W.R. Адаптер SMA-BNC/SMA

Surecom SA-250 132-173/200-260/400-519 МГц Цвет Графический Анализатор антенны S.W.R. Адаптер SMA-BNC/SMA

Surecom SA-250 132-173/200-260/400-519MHz цветной графический анализатор антенны S.W.R. Адаптер SMA-BNC/SMA с usb-зарядным кабелем

SURECOM антенный анализатор SA250 132-173 200-260 400-519 МГц

SA-250 Антенный Анализатор предназначен для тестирования, проверки, настройки или ремонта антенн и антенных питающих линий. В основном это S.W.R. (Отношение стоящей волны) и приборы для измерения сопротивления (векторные анализаторы импеданса). Простые в использовании Режимы измерения. Сделайте SURECOM привлекательным для профессионалов и любителей. Важно, что графический дисплей различных параметров в широком диапазоне частот является ключевой особенностью этого анализатора, который значительно сокращает время, необходимое для регулировки антенны.

Основные характеристики:
■ 2,2 "точный ЖК-экран, высокая яркость лкд, легко читается при прямых солнечных лучах
■ Сверхмощный алюминиевый корпус, сильная способность анти-помех.
▪ Очень компактный и удобный для использования в полевых условиях
▪ Встроенный литий-ионный аккумулятор
▪ Полный диапазон управления (нет необходимости выбирать диапазон)
▪ Простая настройка, только четыре кнопки управления с удобными мягкими меню на экране
■ Индикатор состояния постоянной батареи и автоматическое отключение
▪ Встроенный таймер показывает время, истекшее при включении устройства
▪ Высокая эффективность IC, низкое энергопотребление, самые длинные рабочие часы
■ Больше выбора измерения частоты.
▪ Режим быстрого сканирования с одной кнопкой (V1,V2,U) или 3 диапазона с помощью полного экрана.
▪ Авто маркер лучший s.w.r. Информация о уровне

Характеристики:
Номер модели SA-250
Частотный диапазон: 32-173 МГц/200-260 МГц/400-519 МГц
Разъем: SMA-Female (50 Ом)
RF Выход Мощность: 1-1,5 V (5 - 10dB)
Частотный диапазон: 0,1/1 / 10 / 100 / 1000 кГц
V.S.W.R. Диапазон: 1,00-19,99
Отклонение: ± 0,1
Диапазон ZRX: 0-99,9
Встроенный Батарея: 3,7 V 900 мА/ч, литий-ионный аккумулятор 14500
Входное напряжение: DC5V> 500mA
Стабильность частоты: <0,5 ppm
Ширина пролета: 0,54 МГц/1,35 МГц/2,7 МГц/5,4 МГц/10,8 МГц/
27 МГц/54 МГц/108 МГц/216 МГц/432 МГц
Индикатор зарядного устройства: светодиодный двухцветный скрытый (при отсутствии зарядки) имеется три инструкции:
1. Зарядка (красный);
2. Зарядка завершена (зеленый)
3. Неисправность батареи (мигание)
Разъем зарядного устройства: стандартный разъем Micro USB
Размер: 70x120x25 мм
Цветной дисплей: TFT LCD 320x240 пикселей
Вес: 172 г

Источники питания: Встроенный аккумулятор 3,7 V, 900-mAh, Размеры 14500 литиевой батареи.
Контроллер заряда: умное зарядное устройство, светодиодный индикатор состояния зарядки
Монитор напряжения: Встроенный DVM, плюс Значок состояния батареи
Источник зарядного устройства: любой usb-порт, анализатор принимает разъем Micro-USB
Устройства питания: таймер автоматического отключения, интерфейс управления автоматическим запуском/остановкой радиочастотного генератора
Разъем RF: SMA-female , (дополнительный PL-259, разъем N нужен адаптер)
Разъем для зарядки аккумулятора: для Micro-USB
Экран: 2,2 дюйма высокой выходной цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах
Функциональные клавиши: 4 кнопки, с идентификаторами на экране (мягкое меню)
Настройка: Поворотный кодировщик с пресс-в настройке-выбор шагов

Вес и размеры
Чехол: Алюминиевый Металл
Размеры: 2,8 "в ширину х 4,0" (высота) x 1,0 "глубокий (7 см x12 x 2,5 см)
Вес: 6,1 oz (0,172 кг)

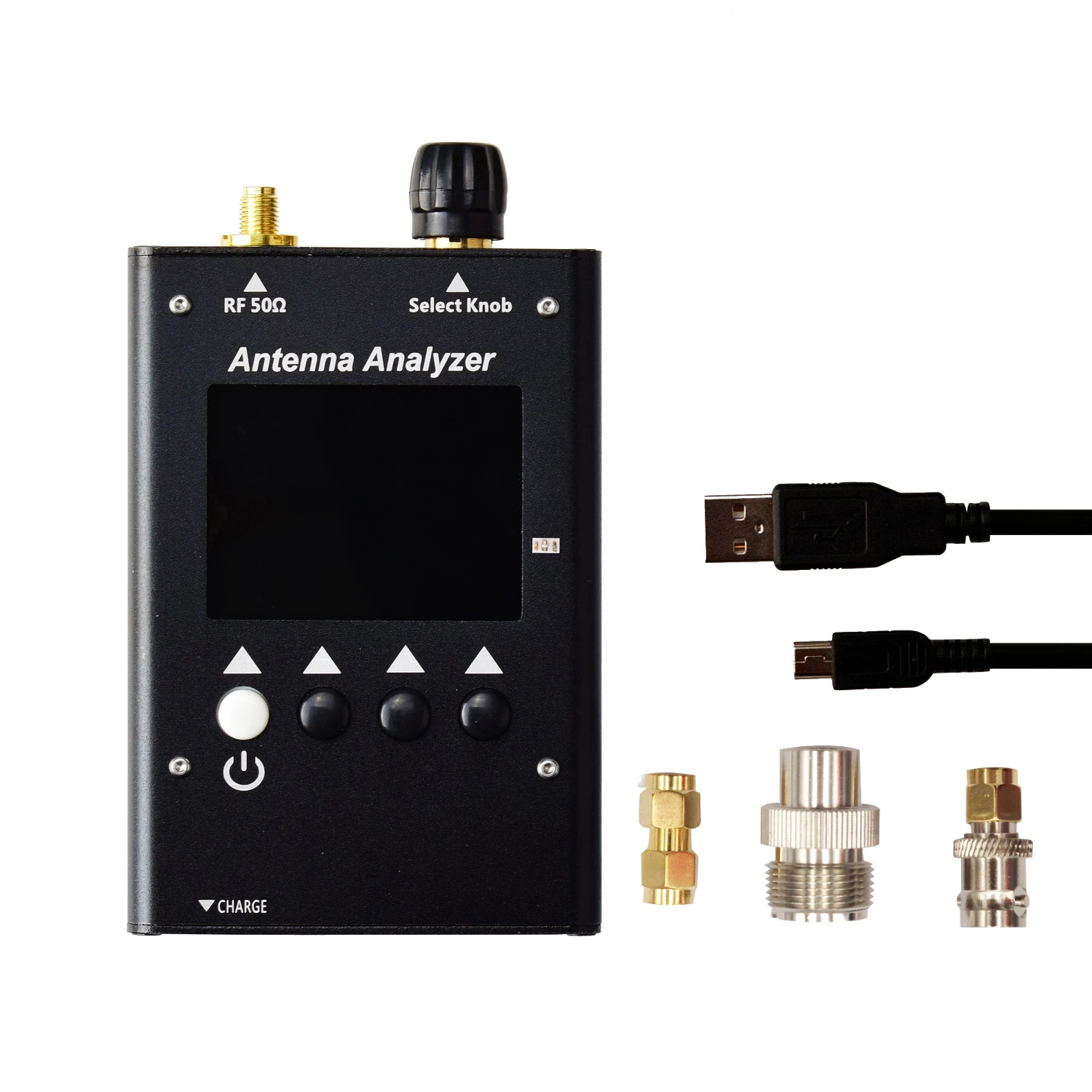

Посылка содержит:
Цветной графический анализатор антенны SURECOM SA250 (английская версия)-1 шт.
Руководство пользователя на английском языке-1 шт.
1 x Кабель зарядного устройства Mirco Usb
1 х адаптер переменного тока 100-240 В (зависит от вашей страны)

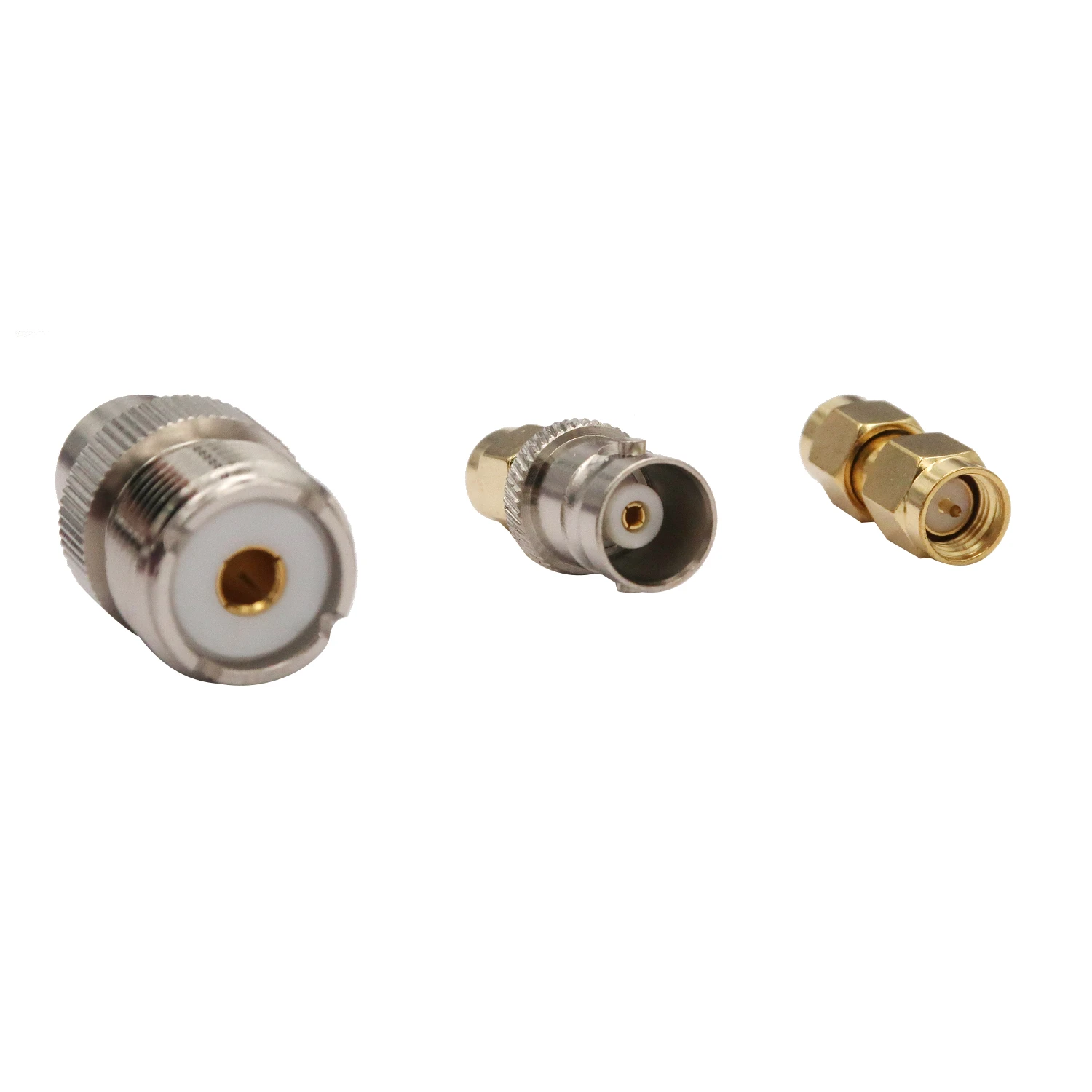

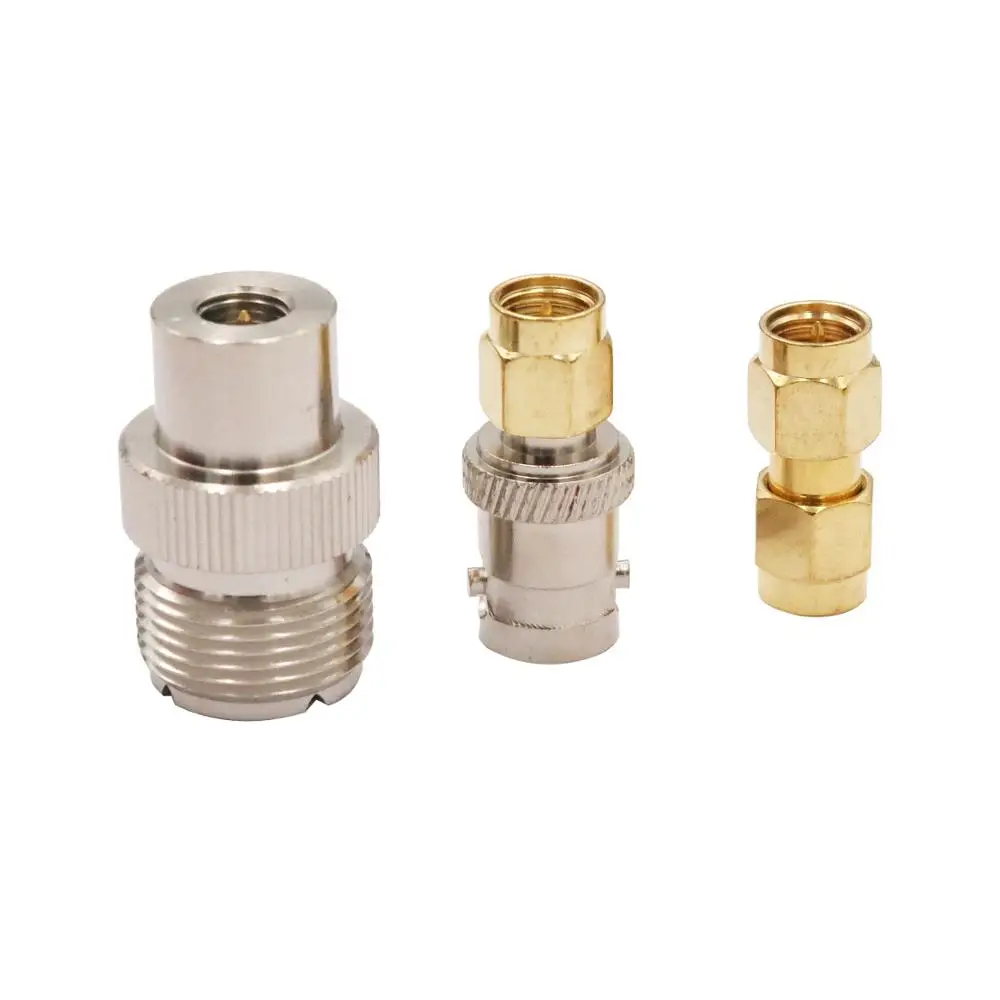

1x адаптер SMA- SO239
1x SMA адаптер BNC
1 адаптер SMA-SMA

SA-250, как использовать

1,0 включить и выключить питание
Включите питание, нажмите и удерживайте белую кнопку, когда точка исчезнет с левого угла вверх. Верхнее меню отображается на экране.
Выключите питание, у вас есть 2 метода:
A) на верхней странице меню нажмите и удерживайте белую кнопку [F1 ] botton 5 second.
B) на верхней странице меню, поворотный кодировщик на «выключение питания», нажмите [F2 Enter]
1.1 функция выбора (см. Pic.1)
Вы можете повернуть ручку, выберите нужную функцию и нажмите [F2.Enter] botton.

Примеры проверки антенны 2,0 (режим сканирования): (см. Pic.2)
В верхней части экрана меню: Поворотный кодировщик на «Scan», нажмите [F2 Scan] на кнопку измерения частотного режима, введите Scan­ (режим сканирования) экран.
Нажмите [F.2 scan ], чтобы начать сканирование. Во время сканирования, чтобы обеспечить точность измерения, Каждая частота будет оставаться на короткое время.
Один цикл сканирования займет около 1-2 секунд. После завершения сканирования он войдет в режим «подарок» (результат)
У вас есть результаты на экране: показать только кривую SWR (потому что по умолчанию Настройка только кривой SWR, Zx curve, Rs curve, jx curve Disable)
Вы можете включить другую кривую на экране: на верхней странице меню, поворотный кодировщик на «Zx», нажмите [F2 Enter], чтобы включить. (См. Pic.1)
Другое лекарство отключит при выключении питания, если хотите включить в будущем, поворотный кодировщик на «сохранить», нажмите [F2 Enter], чтобы сохранить настройки. (См. Pic.1)

2,1 переместите маркер curso: (см. Pic.3)
Просматривайте частоту сканирования на кривой на каждом сканировании конкретных параметров результатов измерений.
Нажмите кнопку [F3.View], чтобы начать режим работы просмотра. Поворотный кодировщик, белый треугольный кривой маркер перемещается
Точечная шкала будет отображаться на экране, нажмите нижнюю шкалу, у вас есть 3 варианта режима точечной шкалы на выбор, [Dot = x1][Dot = x10][Dot = x25] .
Полная шкала SWR будет отображаться на экране, нажмите нижнюю кнопку для изменения графической печати SWR, у вас есть 3 варианта режима шкалы на выбор, [SWR = x2 ][SWR = x 0,5][SWR = x1] .

2,2 Быстрый 1 режим запуска сканирования: (см. Pic.4)
Быстрый просмотр точки частоты сканирования на кривой на каждом сканировании
Нажмите кнопку [Quick 1], чтобы начать режим быстрой работы 1. У вас есть 3 варианта режима сканирования для выбора.
Нажмите кнопку [F1 Scan V1 ] . 132-174 МГц может иметь конкретные параметры результатов измерений.
Нажмите кнопку [F1 Scan V2 ]. От 200 до 260 МГц могут иметь конкретные параметры результатов измерений.
Нажмите кнопку [F1 Scan U ] . От 400 до 519 МГц могут иметь конкретные параметры результатов измерений.

2,3 Быстрый 2 Режим запуска сканирования: (см. Pic.5)
Быстрый просмотр точки частоты полнополосного сканирования на кривой на каждом сканировании
Нажмите кнопку [Q2], чтобы запустить режим быстрого сканирования 2.
Нажмите кнопку [ScanFull] для запуска 3 диапазона (132-174200-260400-519 МГц) режим работы сканирования. Результаты измерений. После того, как у вас есть 2 варианта
Режим для выбора.
Нажмите кнопку [Scan2 Mk], чтобы прочитать лучший желтый Маркер кривой треугольника SWR. (рабочий диапазон 108 МГц)
Нажмите кнопку [MoveCur], рядом с лучшим желтым маркером кривой треугольника SWR, перемещайте правую сторону. Нажмите снова и Двигайте влево.

3,0 примеры тестирования антенны (одиночный режим): (см. Pic.7)
В верхней части экрана меню: Поворотный кодировщик на «одном», нажмите кнопку измерения одночастотного режима botton «F2», введите одночастотный (одиночный режим сканирования) экран.
A) потенциометр роторного кодировщика входит в частоту центра, конкретная ссылка на вышеуказанную операцию «сканирование», описание режима измерения развертки.
Б) нажмите кнопку «F2 scan», чтобы начать сканирование в течение одного времени.
Одночастотный режим обеспечивает измерение сопротивления одной частоты, измеренная частота основных параметров отображается на экране. И
Чтобы быстро указать форму баров и цифр, отображаемых на экране.
Сканирование один раз прекратится, пока вы не нажмете кнопку F2 Scan или потенциометр роторного кодировщика не войдете в центр частоты.
В этом режиме он может использоваться как Точный генератор сигналов, пожалуйста, обратитесь к RF out.

Предупреждение: когда входная мощность выше, чем предоставляется манекен, это повредит нагрузку манекена.

Зачем использовать нагрузку на манекен?
Макетная нагрузка-это устройство, используемое для имитации электрической нагрузки во время тестирования. В радиочастотной системе для имитации антенны используется макетная нагрузка. Используя фиктивную нагрузку вместо фактической антенны, трансивер может быть протестирован и настроен без излучения радиоволн.

Нагрузка манекена выбрана таким образом, что она имеет аналогичное сопротивление реальному устройству, которое будет подключено к радиочастотной системе. Не используя нагрузку манекена и оставив порт открытым, может привести к некоторым нежелательным отражениям, которые могут повредить радиочастотную систему. Также с помощью реальная Антенна в стадии тестирования может привести к тому, что некоторые нежелательные передачи в лаборатории, которая будет мешать другим устройствам и технологии тестируется.
