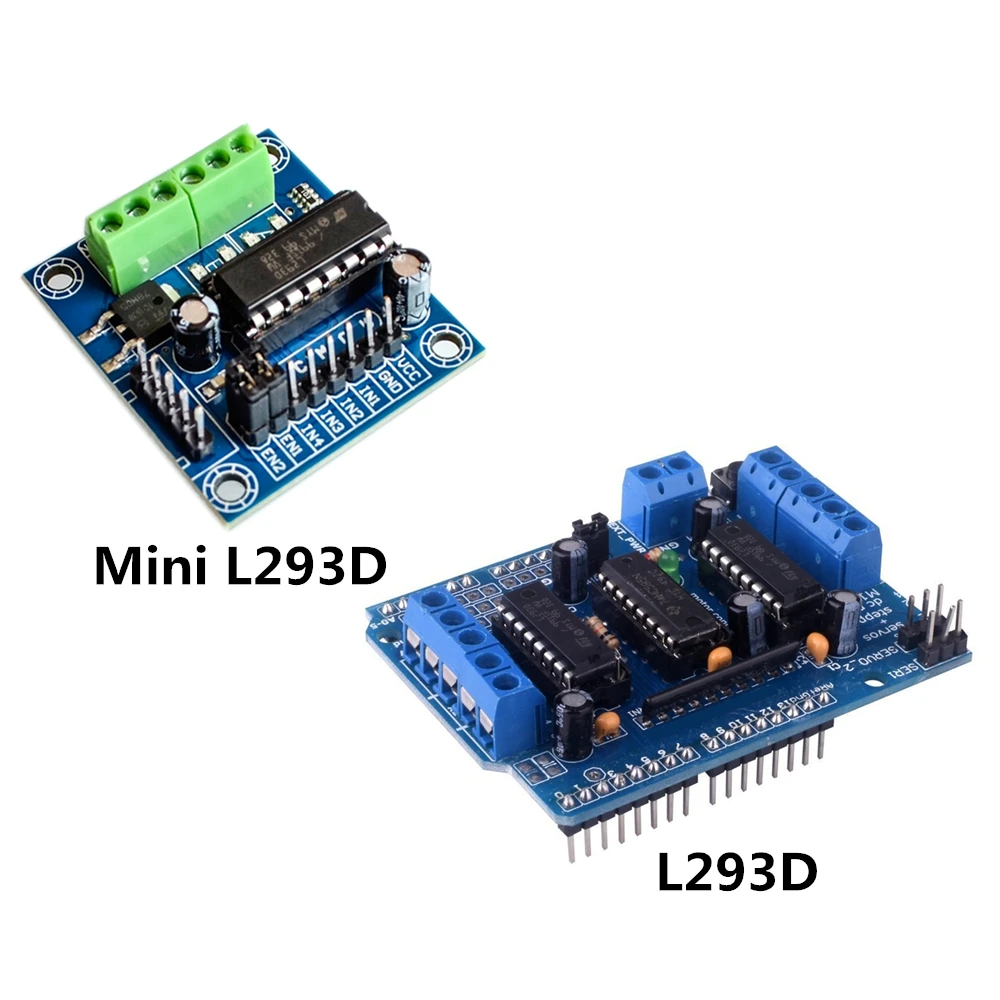

Плата расширения двигателя L293D плата управления двигателем для Arduino 4-канальный

Плата расширения двигателя L293D плата управления двигателем для Arduino 4-канальный

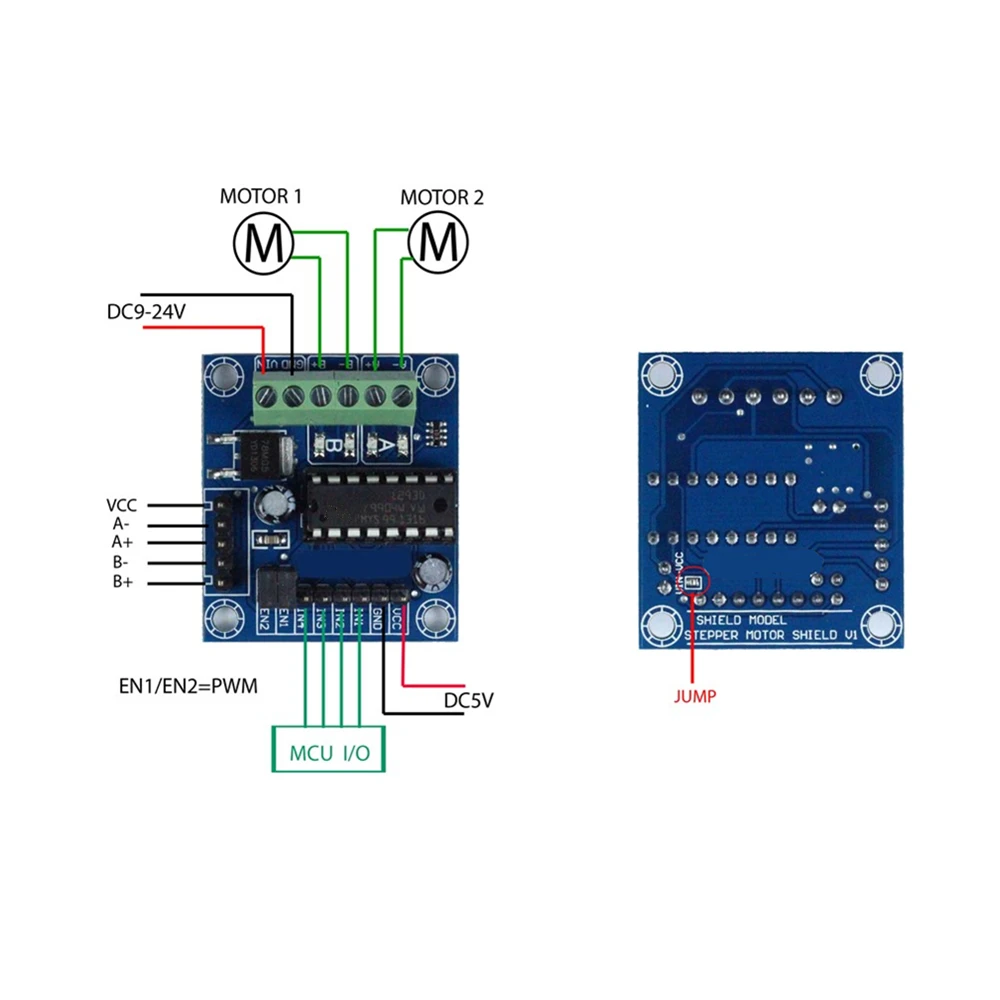

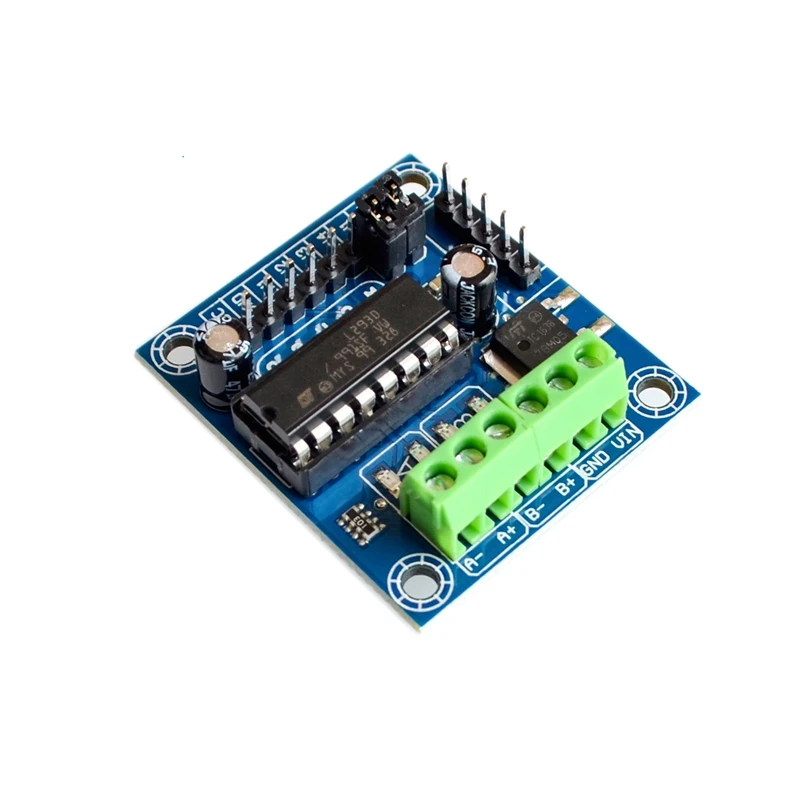

Мини L293D:

Новый Щит двигателя L293D, входное напряжение, DC4.5-25V Выходной ток 600 мА на канал Пиковый выходной ток 1,2 А (не повторяющийся) на канал Включите объекта Защита от перегрева Логическое «0» входное напряжение до 1,5 V (высокий уровень шума) Внутренний зажим диоды для подавления переходных скачков напряжения Устройство оснащено интегрированным mnolithic высоким напряжением, четырехканальным драйвером с высоким током, призванным принимать стандартные уровни логики DTL или TTL и приводные индуктивные нагрузки (например, реле, СОЛЕНОИДНЫЕ, DC) И шаговых двигателей), и переключение силовых транзисторов. Для упрощения использования в качестве двух мостов каждая пара каналов оснащена входом включения. Для логики предусмотрен отдельный вход питания, который позволяет работать при низком напряжении и включены внутренние зажимные диоды. Это устройство подходит для использования при переключении приложений на частотах до 5 кГц.

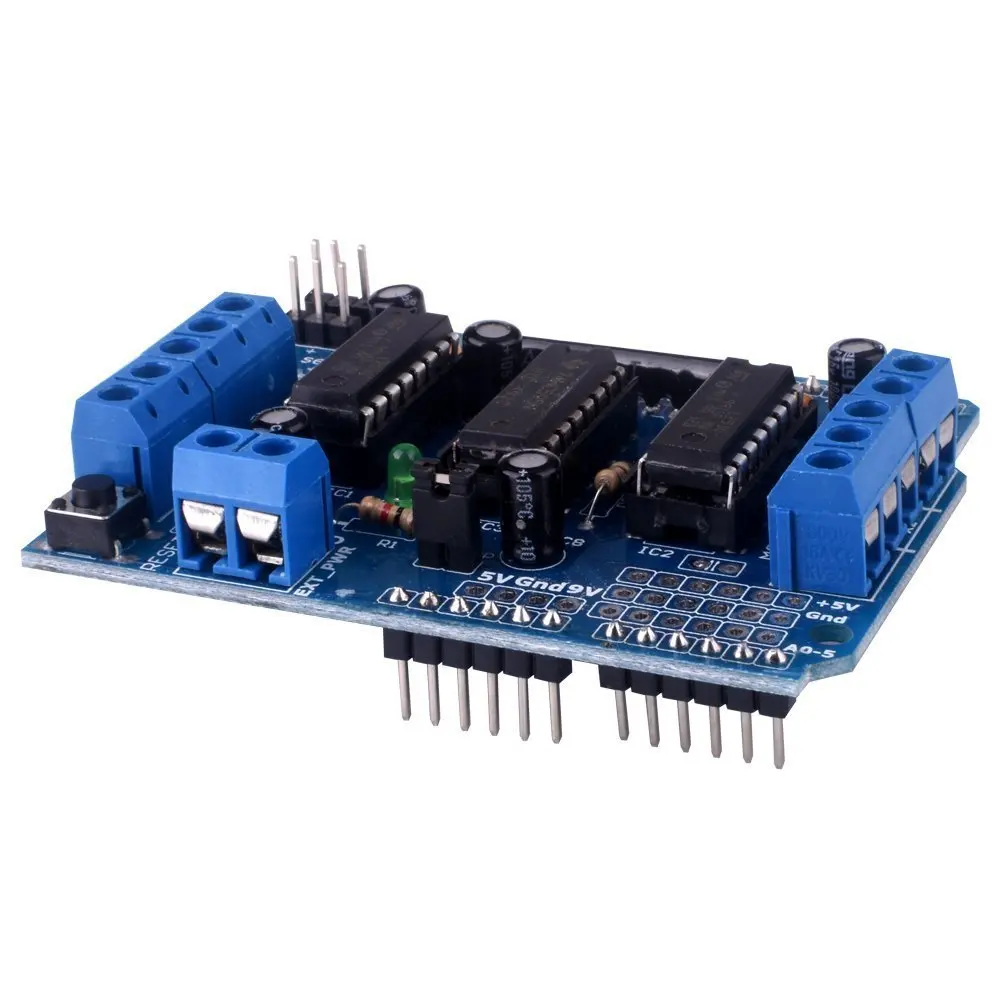

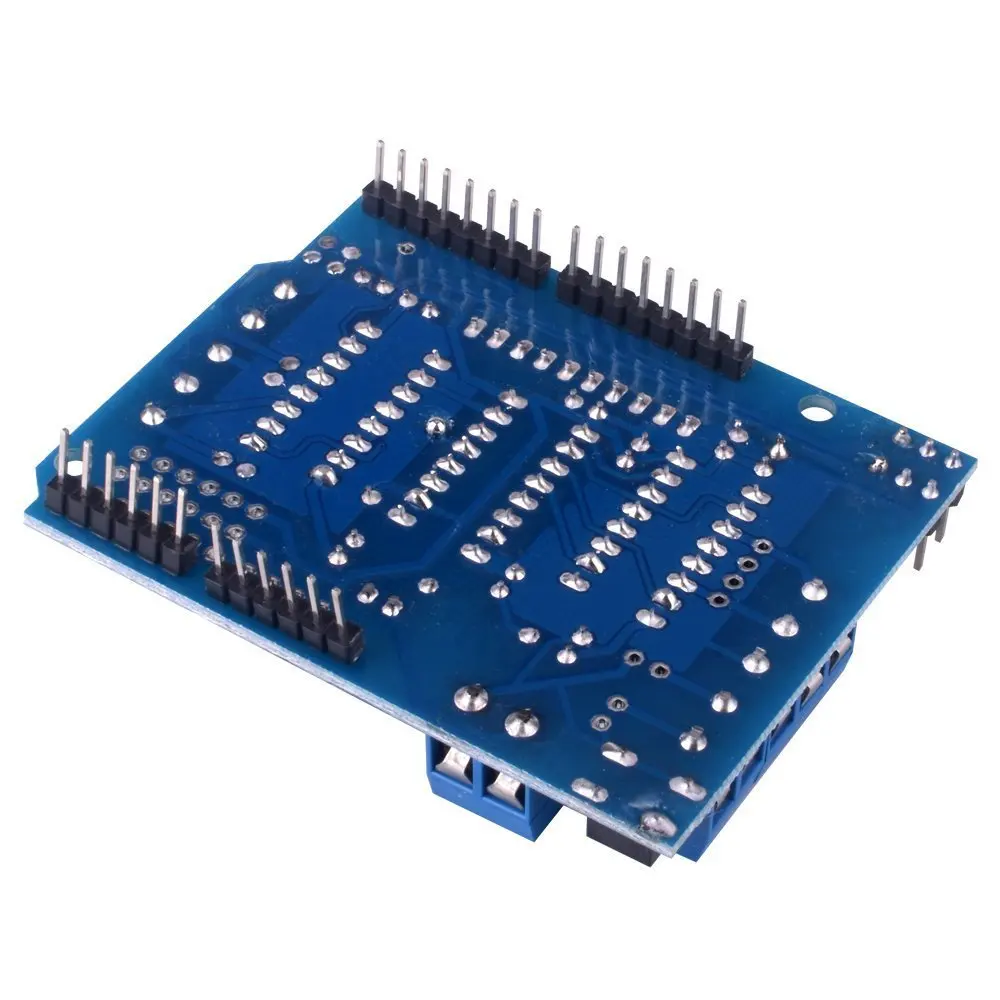

L293D:

L293D представляет собой монолитная Интегральная высокого напряжения, тока высокого напряжения, 4-канальный видеорегистратор водителя. В основном это означает, что с помощью этого чипа можно использовать двигатели постоянного тока и источники питания до 36 вольт, это некоторые довольно большие двигатели, и чип может поставлять максимальный ток 600 мА на канал, Чип L293D-это также то, что известно как тип h-моста. H-мост, как правило, представляет собой электрическую цепь, которая позволяет наносить напряжение через нагрузку в любом направлении на выходе, например, двигатель. -2 интерфейса для сервопривода 5 В, подключенного к выделенному таймеру с высоким разрешением-не джиттер! -Может управлять 4 двигателем постоянного тока, 2 шаговыми или 2 серводвигателями -До 4-х никель-металл-двунаправленный двигатели постоянного тока с индивидуальным 8-битный выбор скорости -До 2 шаговых двигателей (однополярных или биполярных) с одной катушкой, двойной катушкой или переплетением. -4 H-мостов: за мост обеспечивает 0.6A (1.2A пиковое значение тока) с тепловой защитой, может работать моторы на 4,5 до 36В постоянного тока -Вытяжные резисторы, которые мешают отключению двигателей во время подзарядки -Кнопка сброса -2 внешних разъема питания, для разделения логики/расходные материалы для двигателя -Протестировано, совместимо с Mega, Diecimila и Duemilanove
