Примечания: для подзарядки аккумуляторов, подключения к двигателям и т. д. не забудьте добавить диоды к выходу модуля, чтобы предотвратить обратную подачу. Если нет трубки обратного потока, пожалуйста

Метод калибровки: модуль имеет функцию калибровки, поэтому вам не нужно беспокоиться о неточном измерительном дисплее, вам нужно только откалибровать его один раз! Завод был откалиброван по умолчанию, если вы получили Дисплей ребенка неточен, вы можете использовать следующий метод для выполнения калибровки!

Калибровка напряжения: в чехол без нагрузки и отключения питания нажмите и удерживайте кнопку «+», включите питание, введите режим калибровки напряжения, ЖК-экран начинает мерцать, отпустите кнопку «+», нажмите кнопку «+», чтобы добавить, «-» вычитается, Откалибруйте до правильного входного напряжения. Например, если Входное напряжение составляет 12,65 в, отрегулируйте текущее напряжение до 12,65 в, и оно будет автоматически сохранено через 2 секунды. Калибровка завершена, когда питание выключено!

Калибровка тока: после калибровки и загрузки напряжения сначала используйте мультиметр для измерения фактического значения тока, выключите питание, нажмите и удерживайте кнопку «-» и держите ее подключенной к источнику питания, отпустите клавишу «-», текущее значение дисплея начинает мигать, Нажмите кнопку «+», чтобы добавить, нажмите кнопку «-», чтобы вычесть, настройте на дисплей мультиметра и текущее значение дисплея модуля, например: значение измерения мультиметра составляет 10 А, модуль можно отрегулировать для отображения 10 А, Три секунды автоматически сохраняет и включается снова, чтобы завершить калибровку тока. (Обратите внимание на диапазон амперметра!)

Инструкции по установке:

Клавиша «+» может установить режим отображения, есть четыре типа:

1. Режим F-0: отображение выходного напряжения;

2. Режим F-1: отображение входного напряжения;

3. Режим F-2: отображение рабочей температуры;

4. Режим F-3: попеременно отображает Входное и выходное напряжение и температуру;

Инструкции по использованию: нажмите кнопку «+» для работы с четырьмя режимами отображения, нажмите кнопку «-» для сохранения и выхода, И нажмите кнопку «-» отдельно, чтобы переключить подсветку ЖК-экрана.

Область применения

Обратите внимание, что Постоянный ток должен быть в режиме постоянного тока только тогда, когда фактический выходной ток нагрузки больше установленного тока, в противном случае он будет работать в состоянии постоянного напряжения, если ток не регулируется до 2А, то есть, он станет 2А, если какое-либо устройство подключено. Знаю.

1. Используйте как обычный понижающий модуль с возможностью защиты от перегрузки по току

Инструкции:

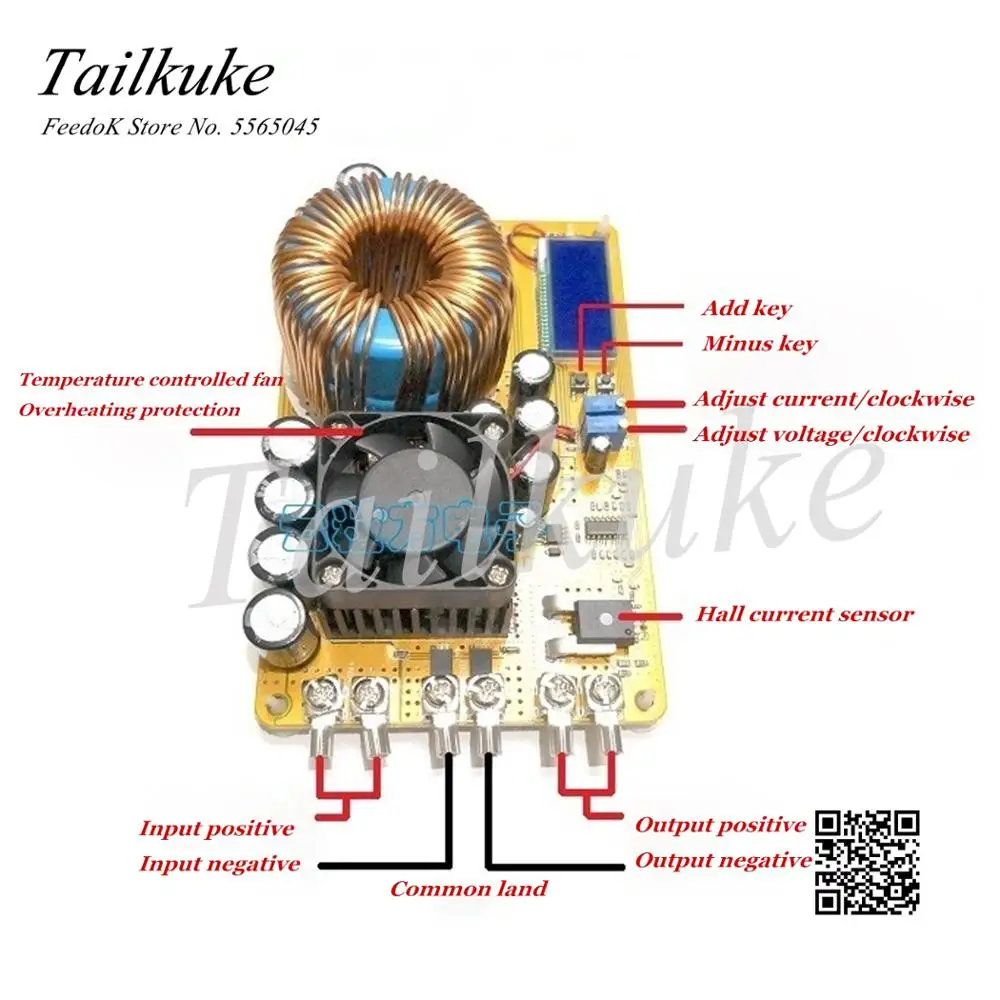

(1) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения CV», чтобы выходное напряжение достигло значения напряжения, которое вы хотите;

(2) Подключите нагрузку и используйте более толстые провода для подключения. Отрегулируйте «потенциометр постоянного тока CC» против часовой стрелки, чтобы уменьшить его. Заводская настройка по умолчанию 10А. Если фактический выход должен быть ниже, чем постоянный ток 10A, вам нужно настроить его против часовой стрелки. Отображение тока петли изменится. (Текущее значение, отображаемое амперметром 4A, затем максимальный ток модуля ограничен 4A, когда ток достигает 4A, светильник индикатора постоянного тока будет красным)

2. Используйте в качестве зарядного устройства

Инструкции:

(1) определяет плавающее напряжение и зарядный ток никель-металл-батареи; (в том случае, если литиевая батарея параметр 3,7 V/2200 мАч, то плавающее напряжение составляет 4,2 в, И максимальный зарядный ток 1С, который составляет 2200ма)

(2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения CV», чтобы выходное напряжение достигло поплавкового напряжения;

(3) аккумулятор подключен к задней части антирефлюксного диода, и провод должен быть достаточно толстым. Настройте «потенциометр постоянного тока CC» против часовой стрелки, чтобы уменьшить его. Заводская настройка по умолчанию 10А. Если фактический выход ниже постоянного тока 10A, вам нужно повернуть Текущий Дисплей еще несколько раз против часовой стрелки, чтобы изменить. (Текущее значение, отображаемое амперметром 4A, затем максимальный ток модуля ограничен 4A, когда ток достигает 4A, светильник индикатора постоянного тока будет красным)

(4) по умолчанию Зарядный ток никель-металл-в аккумуляторная лампа 0,1 раз больше, чем зарядный ток никель-металл-; (в том случае, если постоянный ток заряжается, постоянный ток индикатор CC красный светильник включен, И ток батареи постепенно снижается во время процесса зарядки, и он постепенно переключается с постоянной зарядки. Для зарядки с постоянным напряжением индикатор постоянного напряжения CV желтый светильник включен, если зарядный ток установлен на 1А, то когда зарядный ток меньше 0,05a, полный Индикатор STA синий светильник включен, и аккумулятор полностью заряжен.

3. Используйте в качестве модуля с драйвером постоянного тока для светодиода

Инструкции:

(1) определить рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы управлять светодиодный;

(2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения CV», чтобы выходное напряжение достигло рабочего напряжения светодиодный;

(3) Подключите светодиодный индикатор нагрузки, используйте более толстые провода для подключения, настройте «потенциометр постоянного тока CC» против часовой стрелки, чтобы уменьшить, завод по умолчанию 10А, если фактический выход ниже, чем постоянный ток 10A, вам нужно будет настроить по часовой стрелке и несколько-настроить текущий дисплей изменится после нескольких витков. (Текущее значение, отображаемое амперметром 4A, затем максимальный ток модуля ограничен 4A, когда ток достигает 4A, светильник индикатора постоянного тока будет красным)
