Головной дисплей для автомобиля HUD C100 бортовой компьютер спидометр OBD OBD2 головное

HUD C100 передний дисплей Автомобильный OBD OBD2 дисплей HUD C100 бортовой компьютер Автомобильный спидометр OBD OBD2 HUD головное устройство дисплей

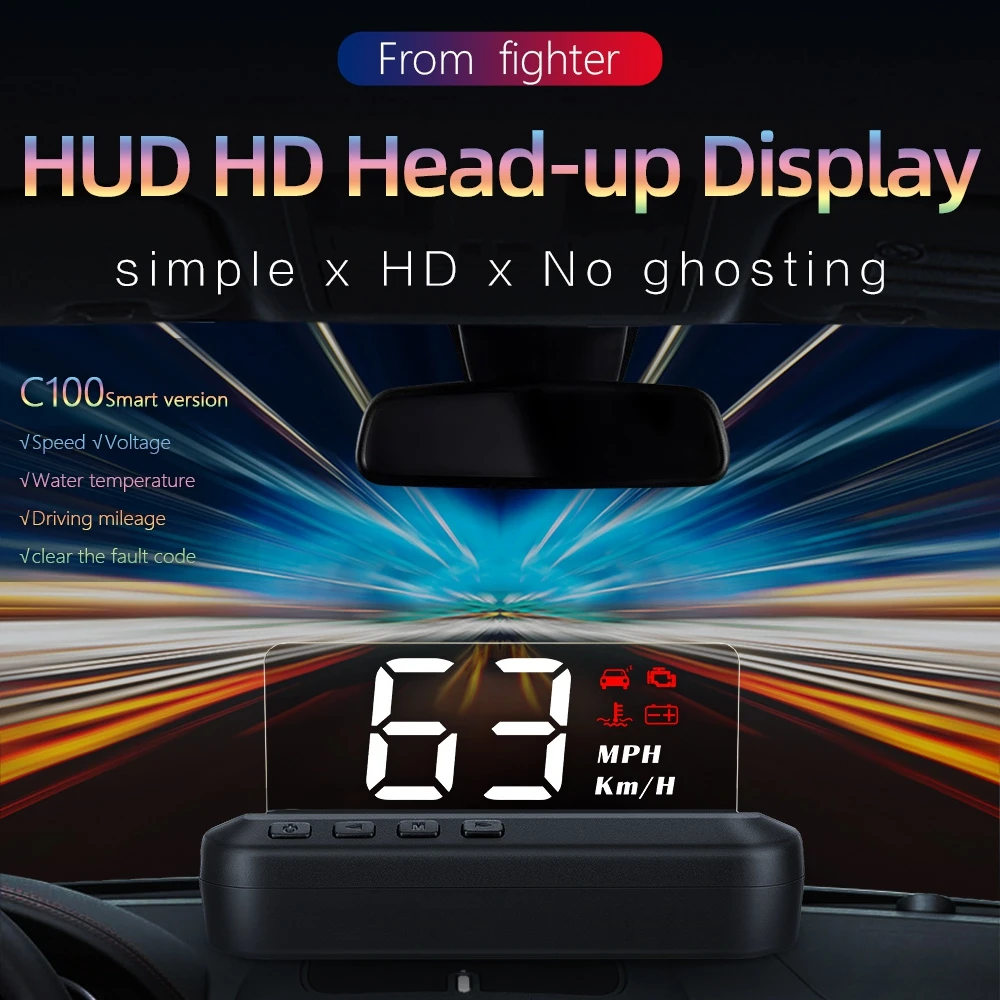

Автомобильный передний дисплей C100

(Этот патент на дизайн продукта и изображения на дисплее были зарегистрированы в таможенной записи)

ПродуктПредставление:

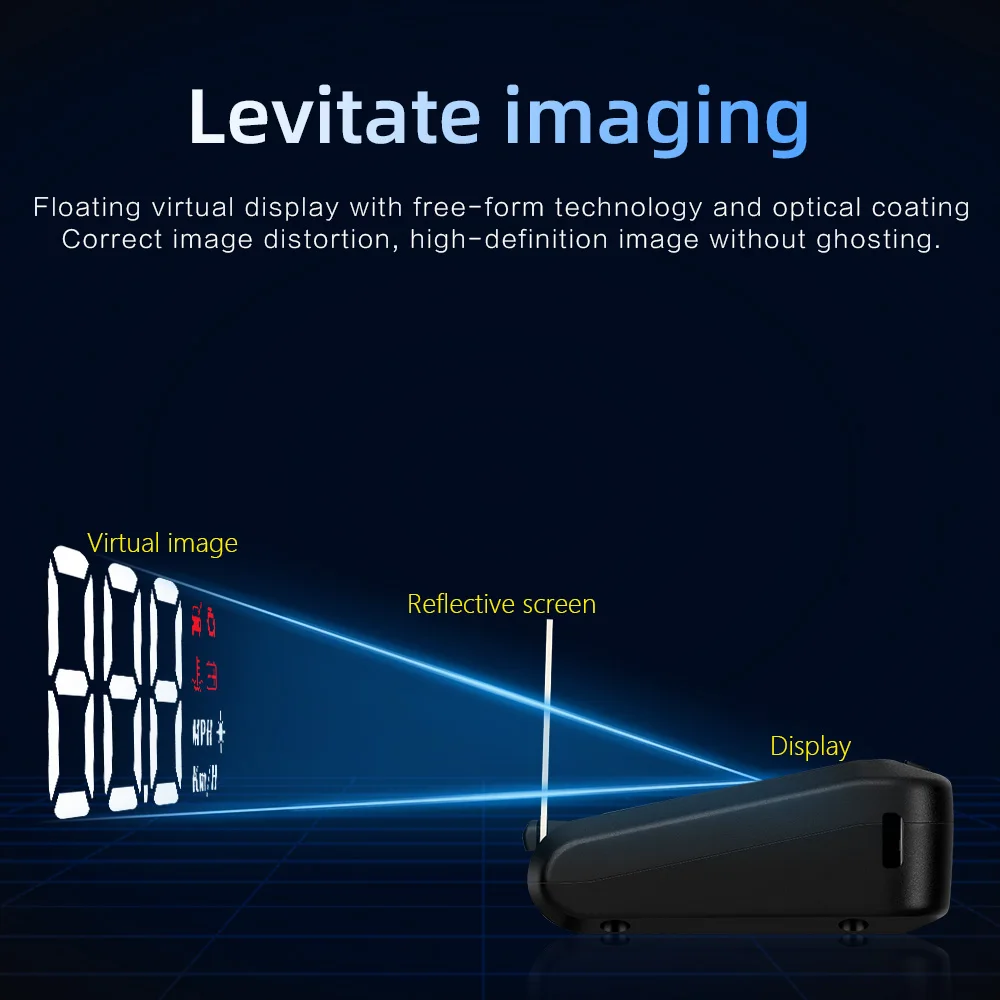

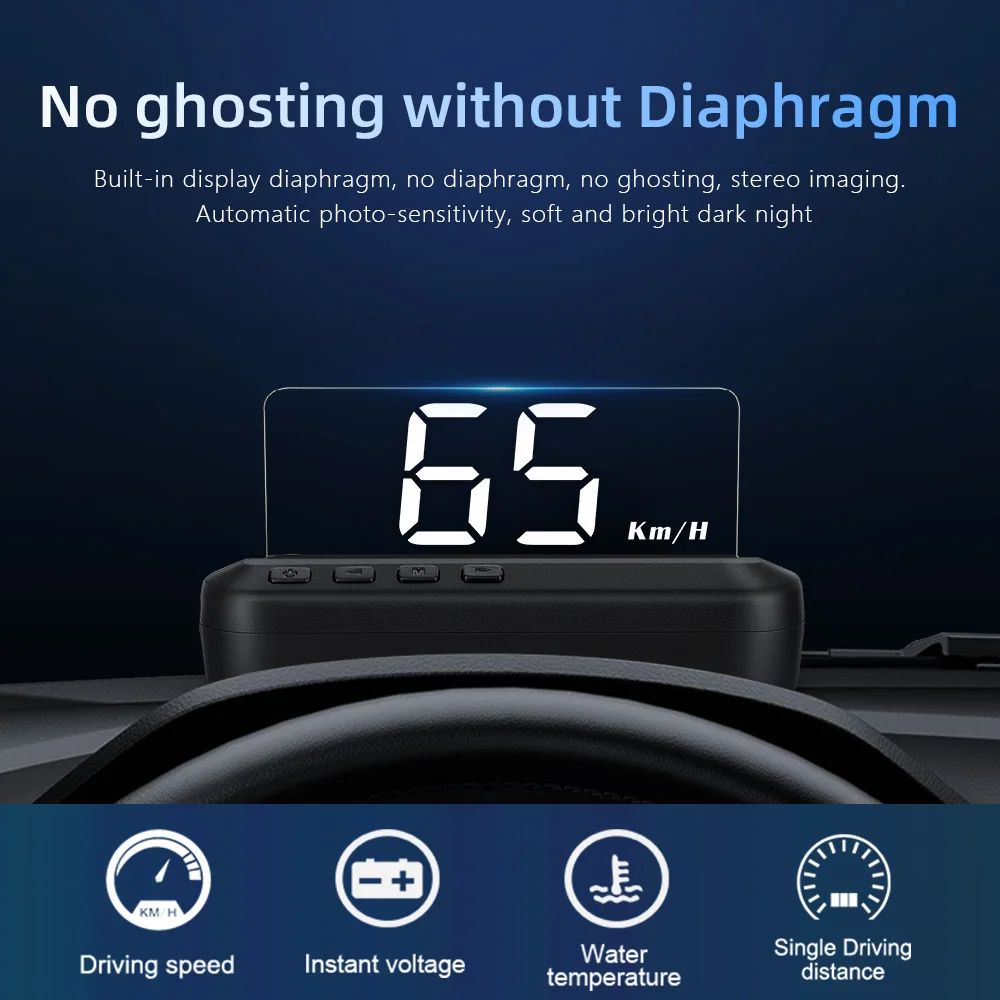

HUD short для переднего дисплея, основная функция-отображение информации о приборной панели автомобиля (Е. Г. Скорость, обороты в минуту, температура воды, напряжение, расстояние поездки и т. д.), и держите глаз водителя всегда на дороге, чтобы избежать опасного опускания вниз головы, чтобы читать приборную панель.

Функция продукта:

1. Многофункциональность: скорость, обороты двигателя, температура воды, напряжение, дальность движения

2. Управление при усталости, ошибка двигателя

3. Значок температуры воды, значок напряжения

4. Датчик светильник ности: HUD может автоматически регулировать яркость в зависимости от окружающей среды

5. Миль/ч = скорость мили/час, км/ч = километр/час, миль/ч = миля/час

Функции кнопок:

Короткое нажатие(1 секунда)

Длинный рРесс5SДо отображения изображенияПоставляется

Выключатель питания: 5s для выключения, снова для включения

1.Короткое нажатие'<'

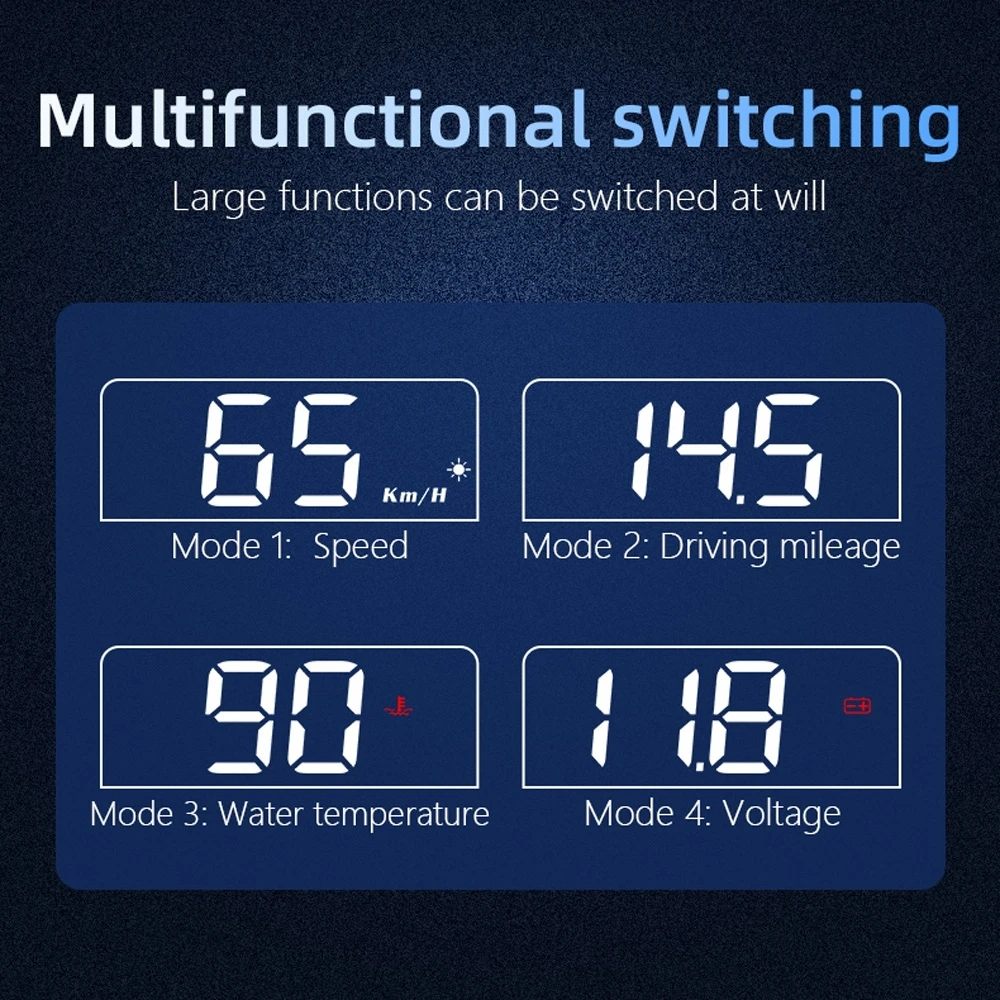

(1) Переключение режима отображения (2) на параметры меню настройки

2.Длинный пресс'<Выключите зуммер и нажмите в течение 2 секунд, чтобы снова включить зуммер.

3. Короткое нажатие'М'Система OBD: Для переключения напряжения, температуры воды, скорости транспортного средства во время работы системы OBD Войдите в настройки меню, чтобы переключить параметры меню или значения параметров

Длинный пресс'М':Чтобы войти в настройки меню (см. Инструкцию к меню 1-12) и нажмите 5 секунд, чтобы сохранить и выйти

4.Короткое нажатие'>Переключение режима скорости, добавление меню или параметров после ввода настроек

Длинный пресс'>'(1) чтобы подтвердить работоспособность светодиодный ных ламп

(2) устранение кода неисправности двигателя

РОсновные настройки:

Отключите блок питания, нажмите и удерживайте'М'Нажмите и удерживайте, пока все светодиодные индикаторы не загорятся.

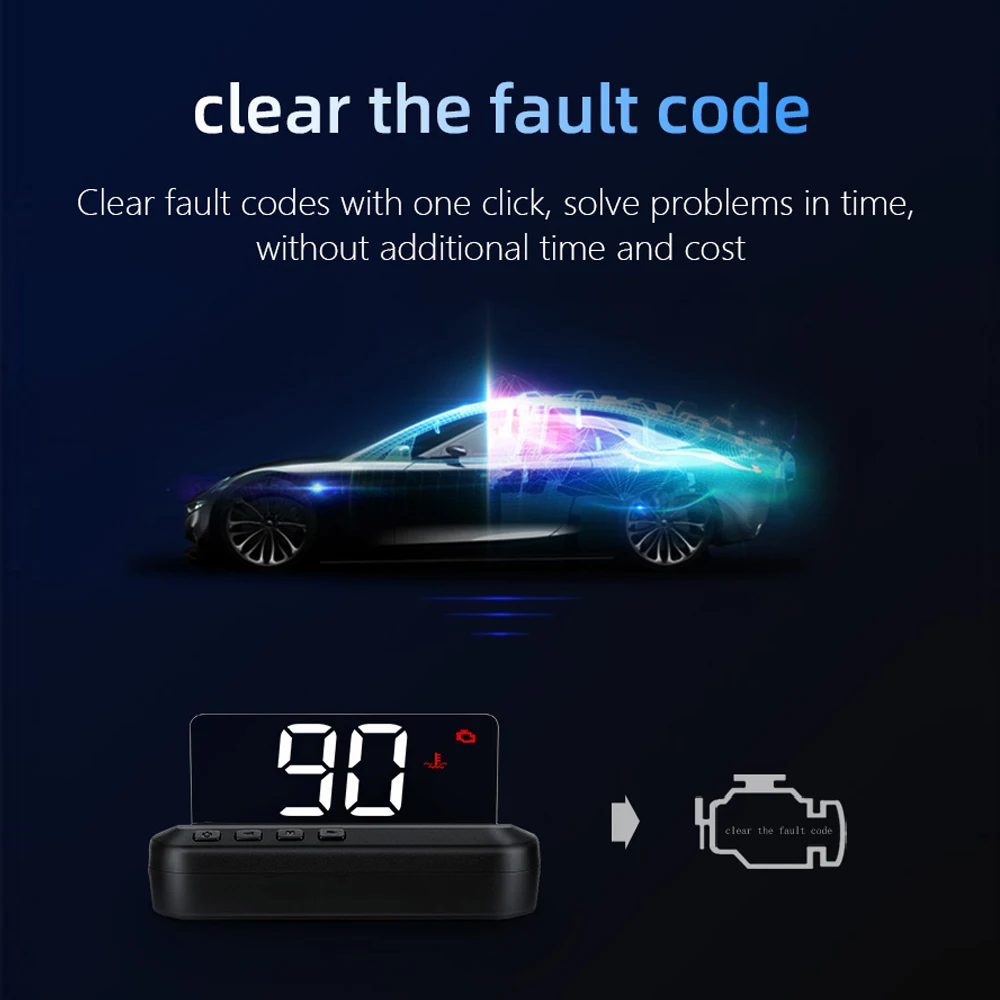

Таможенное оформление кода неисправности:

Длинный пресс'>'Нажмите и удерживайте, пока все светодиодные индикаторы не загорятся.

Выключение/включение зуммера

Нажмите и удерживайте<'Кнопка для выключения зуммера, снова для включения.

Переключение скоростного режима

После того, как HUD отображается в обычном режиме, короткое нажатие'>Переключение режима скорости

МенюНастройка

Пожалуйста, посмотрите светоотражающее изображение на лобовом стекле для работы при установке. Нажмите и удерживайте'М'Кнопка входа в настройку меню (1-12). Меню отображается 1, используйте'>'Кнопка для увеличения параметров меню, короткое нажатие'>'Или'<'Кнопка для настройки значения параметра, короткое нажатиеМКнопка для возврата в меню, длительное нажатиеМКнопка для сохранения и выхода.

Обратите внимание:

Пожалуйста, вручную выключите HUD, когда вы не управляете вашим автомобилем более недели. Ток в режиме ожидания составляет 20 мА вокруг OBD-устройств, так что время использования обычной батареи составляет 1 месяц, безусловно, ситуация каждого автомобиля отличается, мы рекомендуем отключить OBD-устройство, если ваш автомобиль долго не использовался.

Устранение неисправностей OBD:

1. Экран без какого-либо дисплея и без питания

Выполните эти операции: если кабель OBD достаточно плотный, Вытяните кабель OBD несколько раз. Попробуйте протестировать другой автомобиль

2.Когда HUD питание включено, HUD показывает только напряжение автомобиля и быть автоматическим выключением после 30 секунд вождения.

HUD доступен только для автомобилей с Соглашением OBD2 и EOBD (европейский: изготовлен после 2003 года, другой регион: после 2007 года)

Продукция HUD не поддерживает JOBD и OBDI, заменяет другие транспортные средства, которые отвечают интерфейсу OBD2

3.Неправильный свинцовый механизмСДля аварий

A. Если ваш автомобиль оснащен другими устройствами OBD (датчик парковки, система мониторинга давления в шинах, доводчик автомобильного окна, ELM27)

В. Если ваш автомобиль был изменен (навигация на центральном управлении, электронный контроллер дроссельной заслонки, скоростной круиз, обновление компьютерной системы, запуск в один клик, бесключевой доступ, удаленный запуск) вызовет сбой, отключите другие устройства OBD и выполните заводские настройки (дополнительные сведения см. В таблице меню) вытащите один или два провода и используйте HUD один или замените другие транспортные средства для использования.

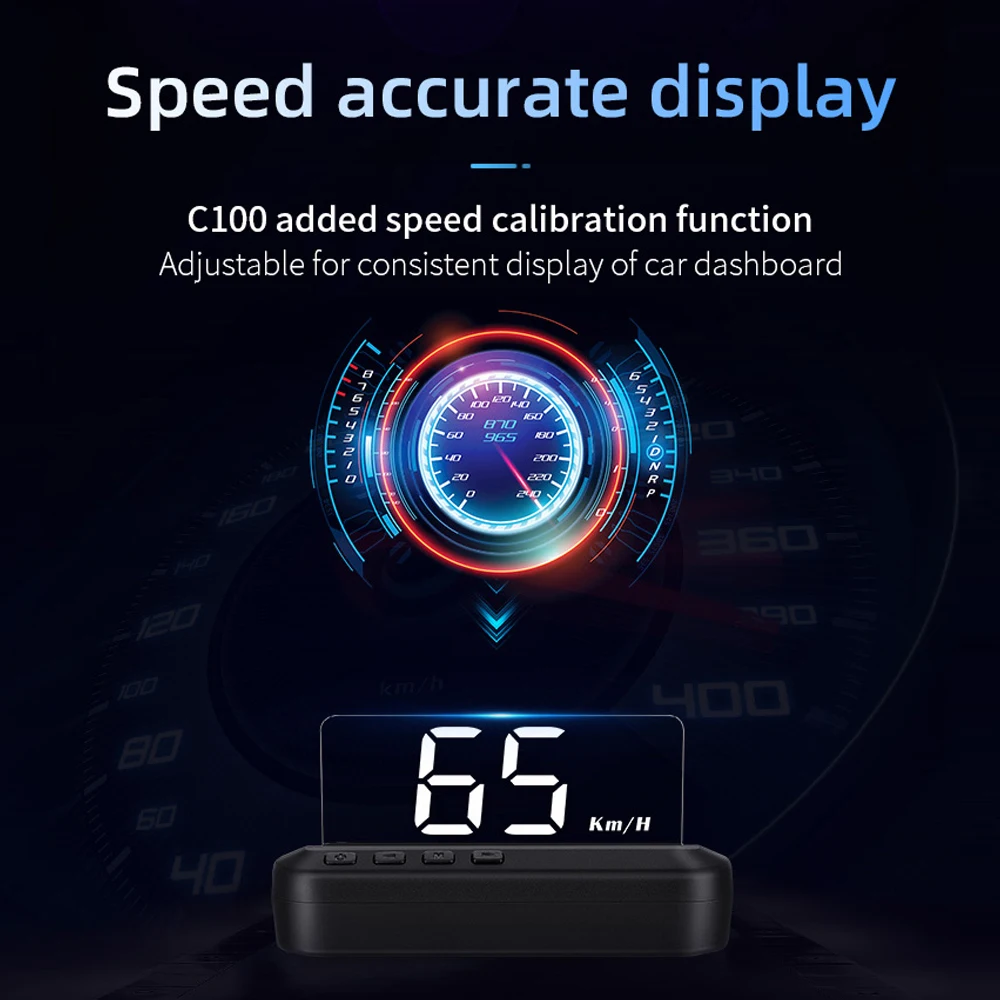

4. Неточная скорость

В чехле включения питания нажмите и удерживайте кнопку 'м', чтобы войти в опцию меню, в меню отображается 1, параметр отображает 107. Точная настройка значений в соответствии с разницей между HUD и автомобильным прибором (пример: прибор отображает 100 км, но HUD отображает 105 км, тогда расчет должен быть значением по умолчанию 107-5 = 102. Нажмите и удерживайте кнопку «M», чтобы сохранить настройку и выход.

5. АвтомобильССААвтоматическая система запуска/остановки

После автоматического запуска и остановки автомобиля Двигатель перестает работать. HUD выключается через 20 секунд. Время выключения можно настроить на 180-300 секунд в меню 11.

6.HUD не может автоматически отключиться (об/мин или скорость не при O)

Когда HUD включен, нажмите и удерживайте кнопку в, чтобы войти в меню, установите напряжение от 0 до 13,2 В или 13,5 в (меню 10).HUD выключится через 3 минуты.

7.HUD автоматически перезапустится

Указывает, что напряжение автомобиля выше пускового напряжения 13,2 вольт, что вам следует сделать, так это установить напряжение 13,6-13,8 В (меню).HUD автоматически включается при превышении напряжения 13,2 В.
