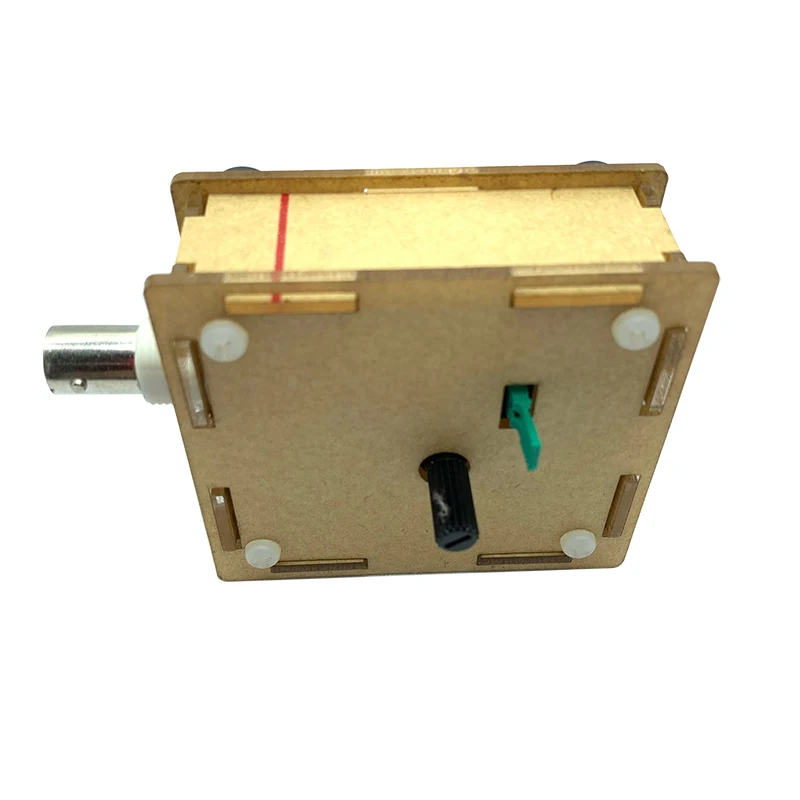

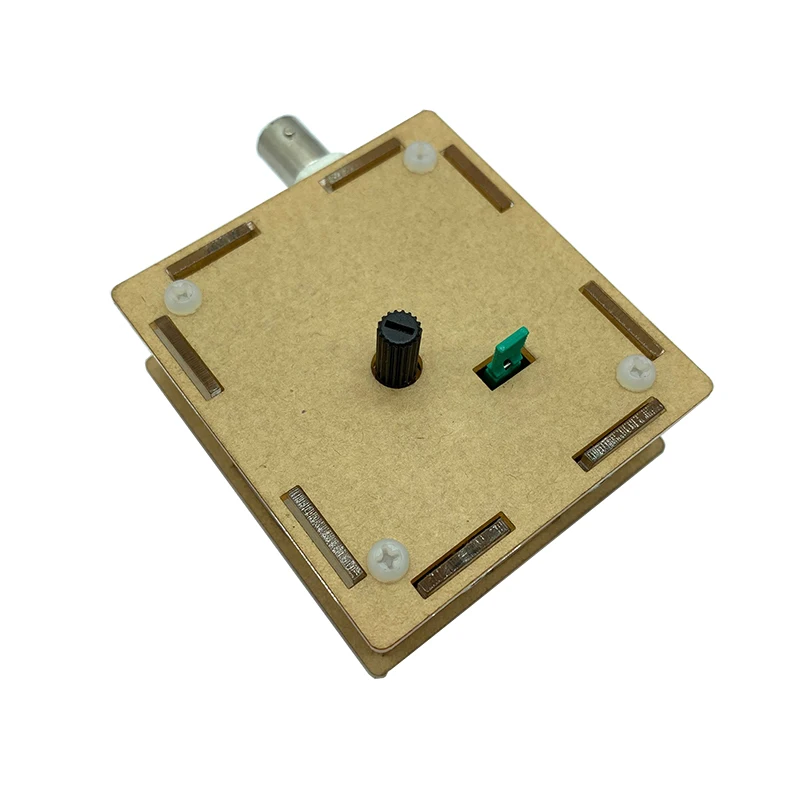

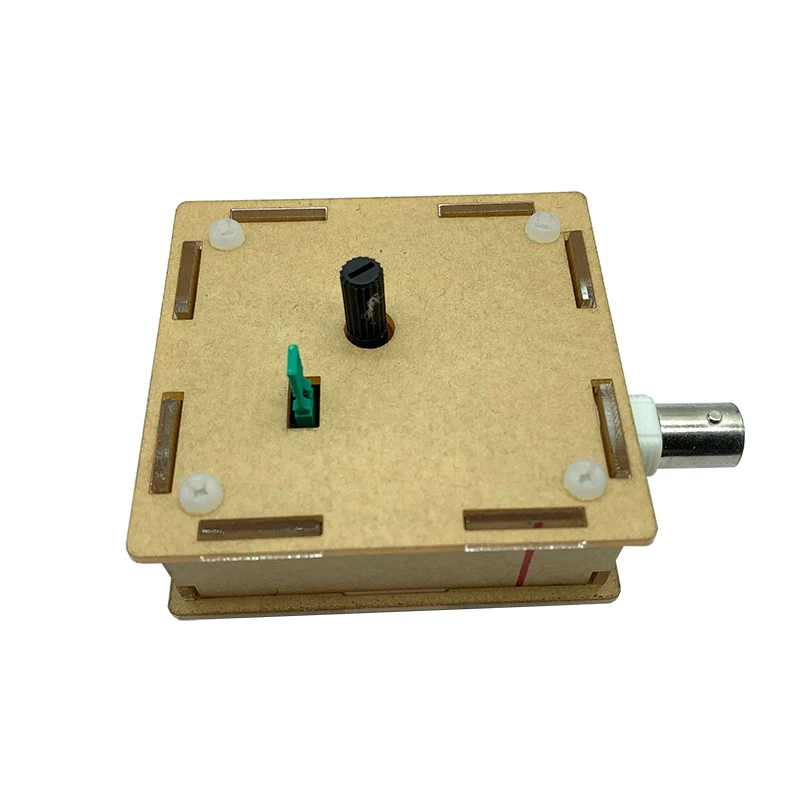

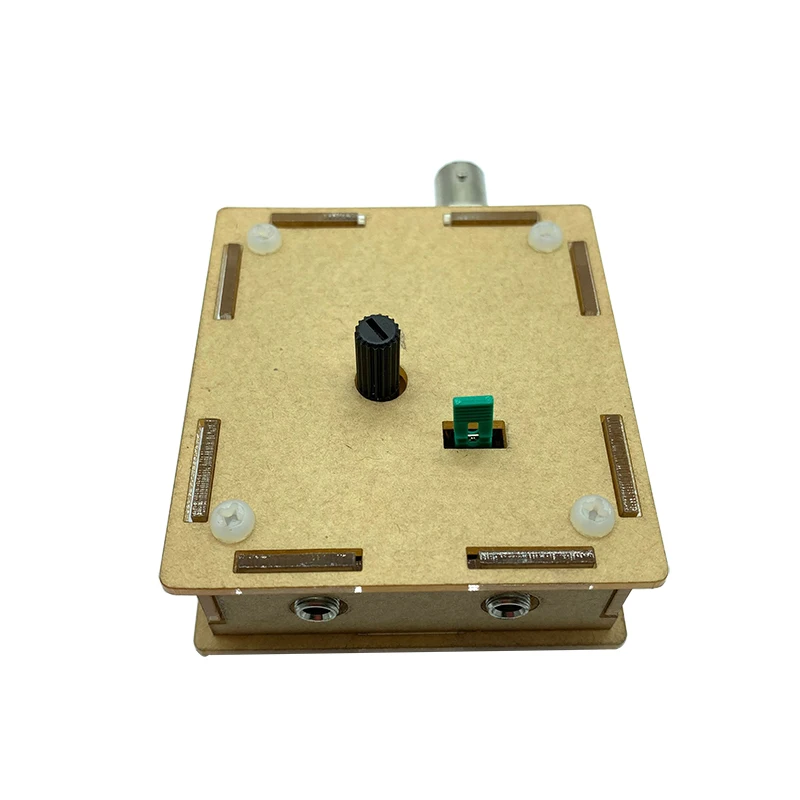

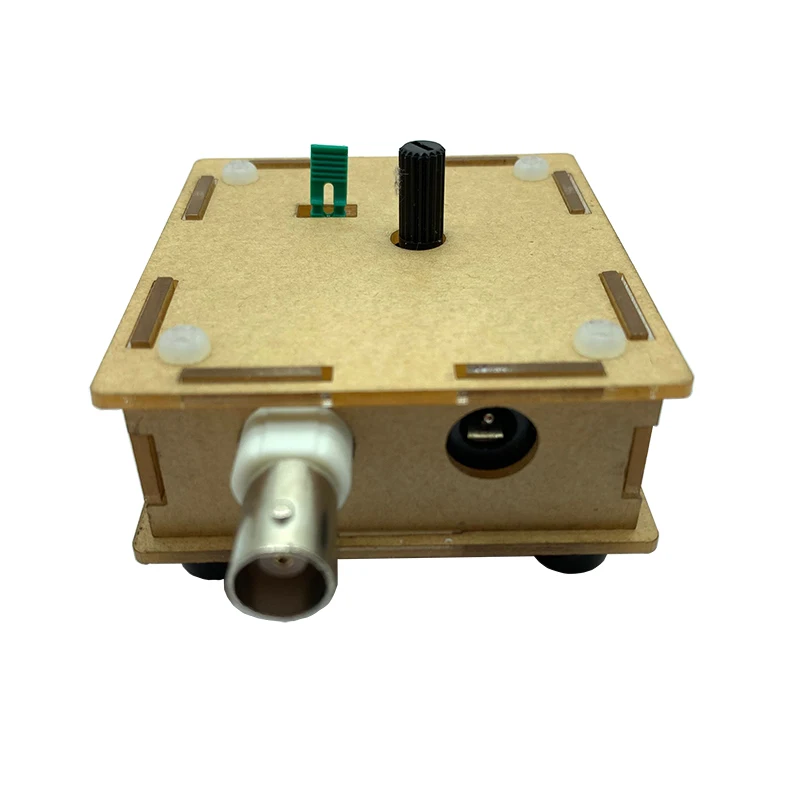

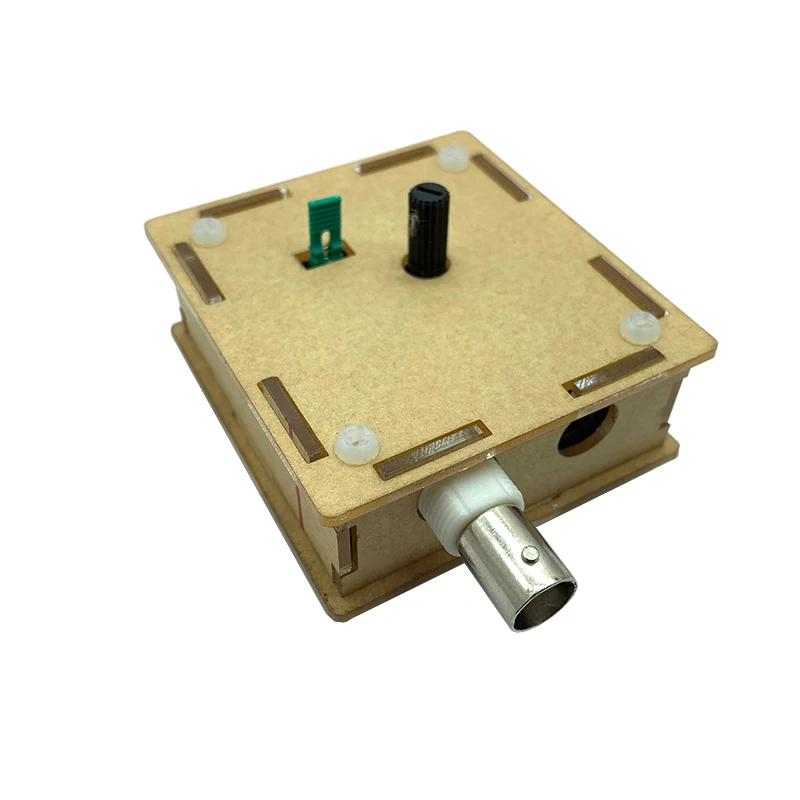

1 Введение   «Пикси»-это очень компактный и простой 40 м) длина ремешка micropower равных амплитуда телеграф трансивер. Он использует источник питания постоянного тока 9 ~ 13,8 В. Транслитерация "Пикси".   «Супер Кожаная обувь (S-PIXIE)» была запущена LXQQFY.com со следующими улучшениями:   ? -Замените вертикальную посылка сопротивления на горизонтальную посылка, которая решает проблему короткого замыкания сопротивления в течение длительного времени.   ? -Вход питания не отличается от положительных и отрицательных полюсов, а диапазон питания увеличивается. Использование rs может удобно использовать 13,8 V Коммуникационный источник питания для питания, и им не нужно беспокоиться о том, что положительные и отрицательные полюсы будут заменены на ca использование потерь.   ? -Добавлен звуковой сигнал в качестве бокового сигнала уведомления (можно использовать колпачок перемычки для защиты звука) и добавлен светодиодный светильник в качестве уведомления.   ? -Акриловая оболочка стандартная, легко собирается, красивая и практичная.   2. Основные показатели   Мощность: DC9 ~ 13,8 В (рекомендуемый аккумулятор или линейный Регулируемый источник питания), нет различия между положительным и отрицательным   Антенна: 50 Ом, 7 МГц, VSWR ниже 2,0   Получение статического тока: 20 мА   Выбросов ток: 120mA   Мощность передатчика: 1,2 W   Частота: передача частоты локального осциллятора: 7023 кГц; Прием частоты локального осциллятора: около 7023-7026 кГц   Рабочий режим: CW   Электрический ключ: ручной ключ   Автоматический отчет: не поддерживается   Корпус: в сборе, все включено   Sidetone: нет   3. Контурная принцип   См. Схему схемы в конце этого документа, 9018 и окружающие компоненты представляют собой типичный осциллятор Cobitz и были сохранены колебания (поэтому Осциллирующий сигнал протекает около 1 мВт во время приема). Локальный сигнал осциллятора напрямую соединяется с 8050 через конденсатор. В передающем состоянии (с нажатием кнопки) 8050 выступает в качестве усилителя мощности класса C. Усиленный сигнал соединен с a & pi;-типом низкочастотным фильтром через конденсатор 100nF, а затем отправляется на антенну для передачи. В принимающем состоянии (клавиша выпущена), 9018 и окружающие компоненты составляют осциллятор (BFO). 1N4001 плюс высокое напряжение, емкость уменьшается с увеличением напряжения постоянного тока на обоих концах. Частота локального осциллятора может быть увеличена примерно на 0-3 кГц, что может легко побить полученный сигнал 7,023 МГц. 8050 смещен в нелинейной области (подумайте об этом, Триод-это не более, чем два диода, подключенных обратно к спине!), сигнал, полученный антенной, смешивается с сигналом BFO, И звуковой сигнал, установленные в соответствии с смешивания может быть соединена с 0,1 мкФ конденсатор с алюминиевой крышкой, он отправляется в аудио усилитель мощности, состоящий из LM386, И усиленный звуковой сигнал передается прямо к наушникам после того, как он был заблокирован 10 мкФ конденсатор с алюминиевой крышкой на 5 футов LM386. Электрический ключ не только контролирует включение и выключение питания LM386, но и переключает смещение varactor D2 так, чтобы его емкость менялась в разных состояниях.
