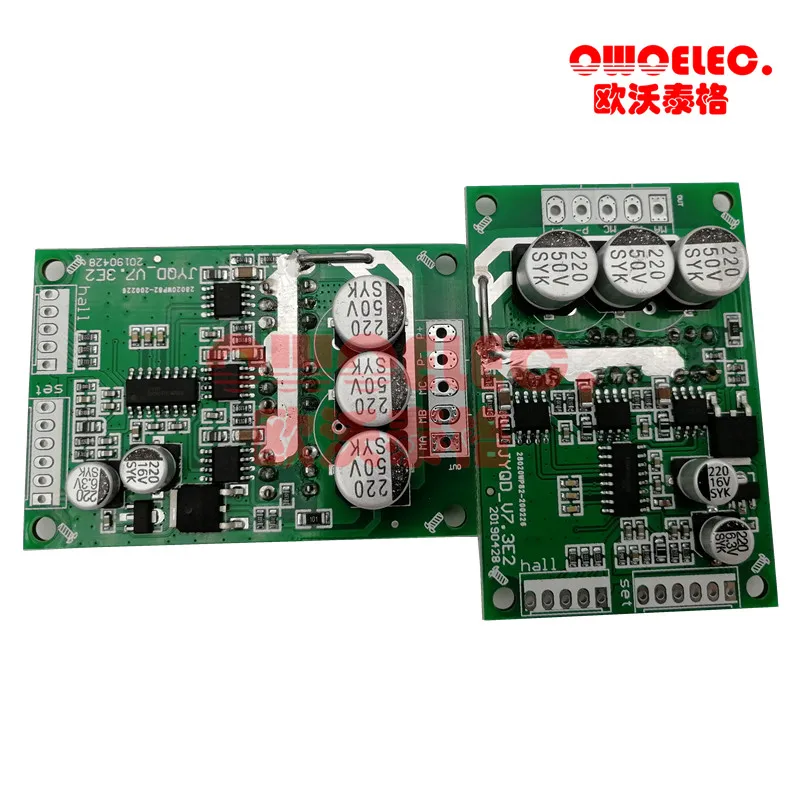

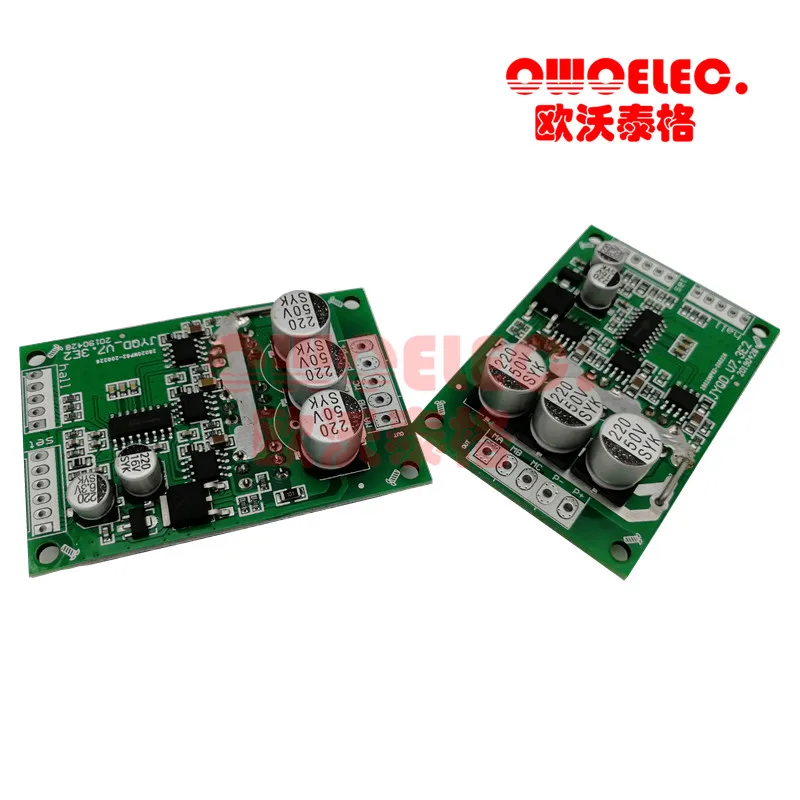

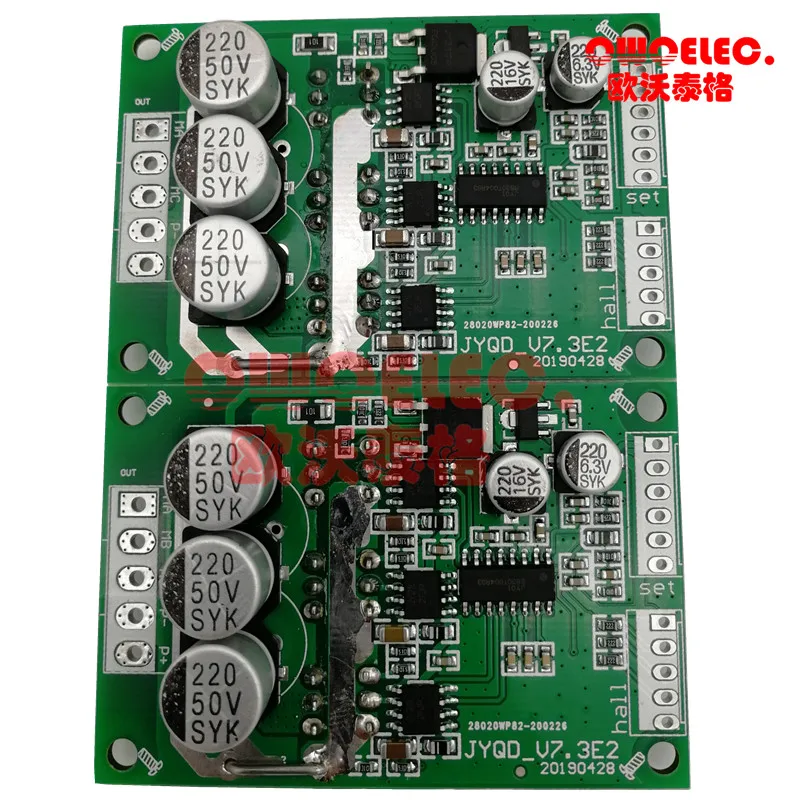

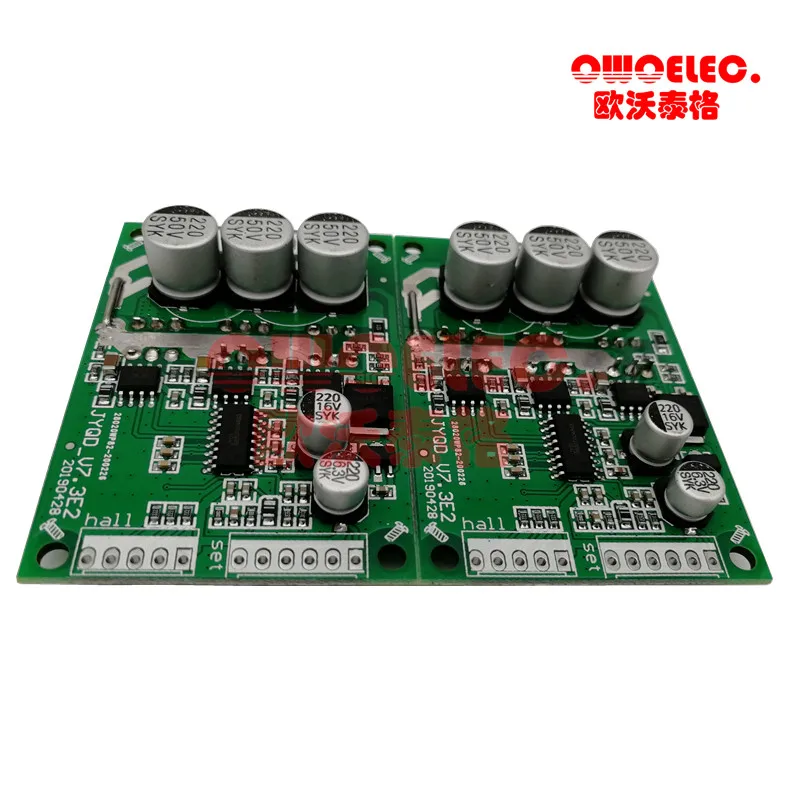

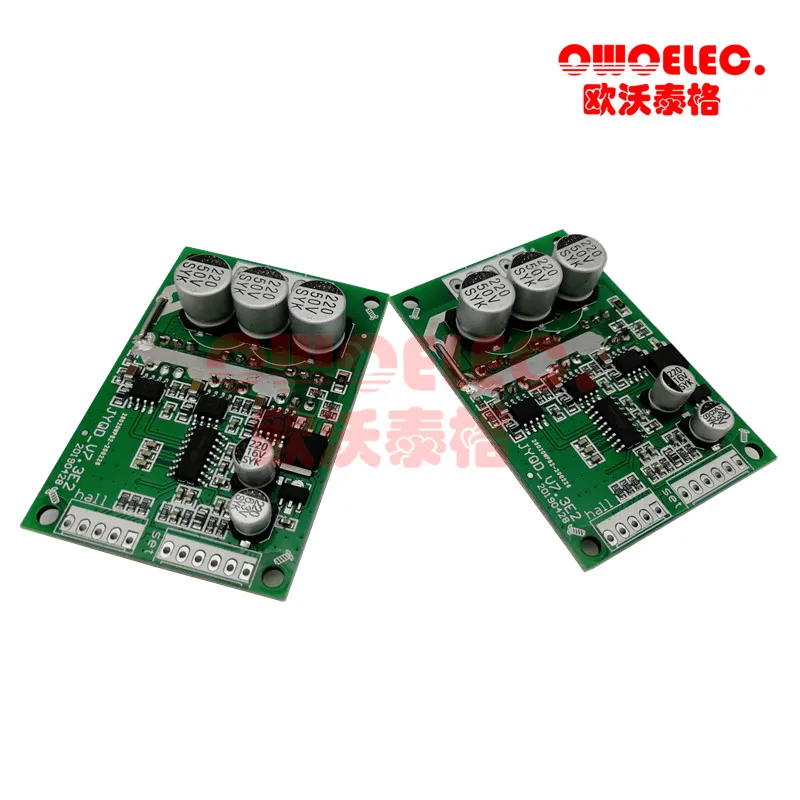

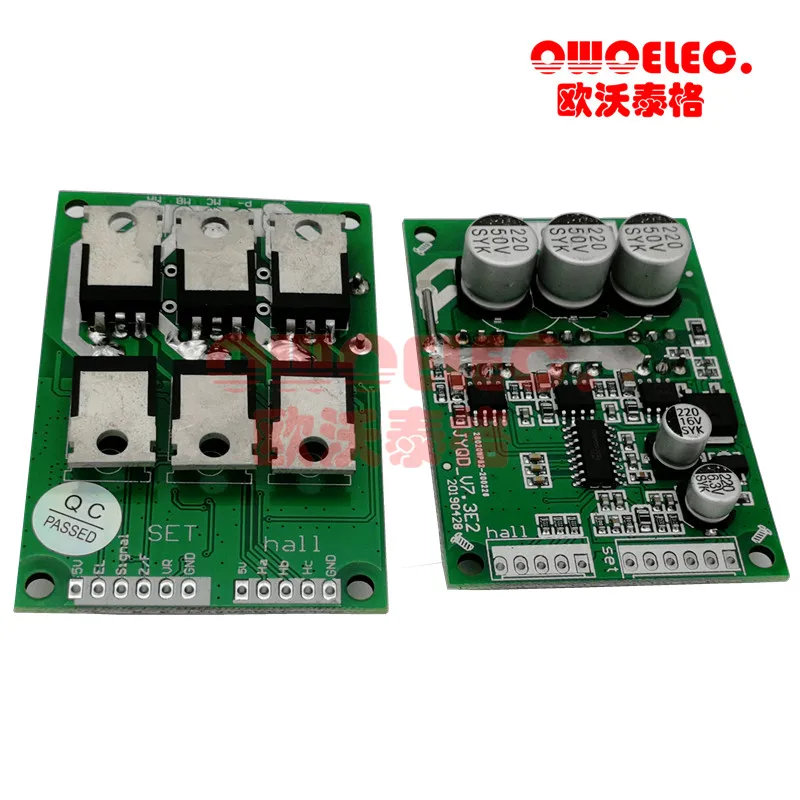

2 шт./лот оригинальная плата драйвера JUYI BLDC JYQD_V7.3E2 DC12V 36V 500 Вт Высокая мощность

Продавец: OWO ELEC Store
274 отзыв(ов) Написать отзыв

Цена:1 757,82RUB

*Стоимость могла изменится

Количество:

Новое поступление

OWO ELEC Store

OWO ELEC Store

Магазина OWO ELEC Store работает с 13.04.2020. его рейтинг составлет 66.67 баллов из 100. В избранное добавили 28 покупателя. Средний рейтинг торваров продавца 4.3 в продаже представленно 0 наименований товаров, успешно доставлено 75 заказов. 3 покупателей оставили отзывы о продавце.

Характеристики

2 шт./лот оригинальная плата драйвера JUYI BLDC JYQD_V7.3E2 DC12V 36V 500 Вт Высокая мощность

История изменения цены

*Текущая стоимость 1 757,82 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц	Минимальная цена	Макс. стоимость	Цена
Aug-19-2025	2231.37 руб.	2276.4 руб.	2253.5 руб.
Jul-19-2025	1810.63 руб.	1846.88 руб.	1828 руб.
Jun-19-2025	2196.37 руб.	2240.4 руб.	2218 руб.
May-19-2025	2179.80 руб.	2223.83 руб.	2201 руб.
Apr-19-2025	1739.84 руб.	1774.5 руб.	1756.5 руб.
Mar-19-2025	2144.63 руб.	2187.91 руб.	2165.5 руб.
Feb-19-2025	2126.9 руб.	2169.34 руб.	2147.5 руб.
Jan-19-2025	2108.83 руб.	2150.76 руб.	2129 руб.

Описание товара

2 шт./лот оригинальная плата драйвера JUYI BLDC JYQD_V7.3E2 DC12V 36V 500 Вт Высокая мощность

JYQD-V7.3E2 бесщеточный двигатель постоянного тока

2pcs ofV7.3E2 Control board-4_logo

Модель

Рабочая температура(℃)

Рабочее напряжение(V)

Максимальный ток (A)

Непрерывный рабочий ток

(A)

Регулирование скорости ШИМ

(1-20 кГц)

Регулирование скорости аналогового напряжения(V)

Выход импульсного сигнала скорости

JYQD-V7.3E2

-20-85 ℃

12В-36В

16А

15а

Рабочий цикл

0-100%

0-5 В

И radic;

Рекомендации по применению:

Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
Подходит для Холла Бесщеточный двигатель постоянного тока с залом при 120 °, не все производственные порядки Холла соответствуют, для достижения наилучшего эффекта вождения вы можете отрегулировать чередование линии Холла или трехфазную линию двигателя в соответствии с реальной ситуацией.
JYQD-V7.3E2-это плата драйвера без корпуса и радиатора, она может управлять двигателем мощностью менее 100 Вт без радиатора, но нуждается в нормальной вентиляции.
Выходной порт 5 В на приводной плате запрещено подключать внешнее силовое оборудование. Это применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и включения

V7.3E2 diagrame

Схема проводки:

V7.3E2 wring

1. Порт управления

5 В-Плата драйвера внутреннего выходного напряжения, внешнего потенциометра или переключателя для регулировки скорости и управления задним ходом

Z/F-Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.

VR -Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1-5 В, входное сопротивление 20K Ом, подключение с GND при входном регулировании скорости ШИМ, Частота ШИМ: 1-20 кГц; рабочий цикл 0-100%

EL-Включите Управление портами. Подключите 5 В или нет, чтобы разрешить работу, подключите GND для запрещения работы.

Сигнал- Выход импульсного сигнала скорости

GND-Используется для внутреннего контроля платы водителя

2. Порт питания

Ма---- Фаза двигателя A

МБ---- Фаза двигателя B

MC---- Фаза двигателя C

П----- DC-

П +---- DC +

3: порт датчика Холла

Ха--- Зал А

Hb--- Зал b

Hc--- Зал c

GND--- GND

5 В--- Выход 5 В

4. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.

5. Расстояние порта управления: 2,54 мм, расстояние порта питания: 3,96 мм

6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.

Внешний рисунок:
