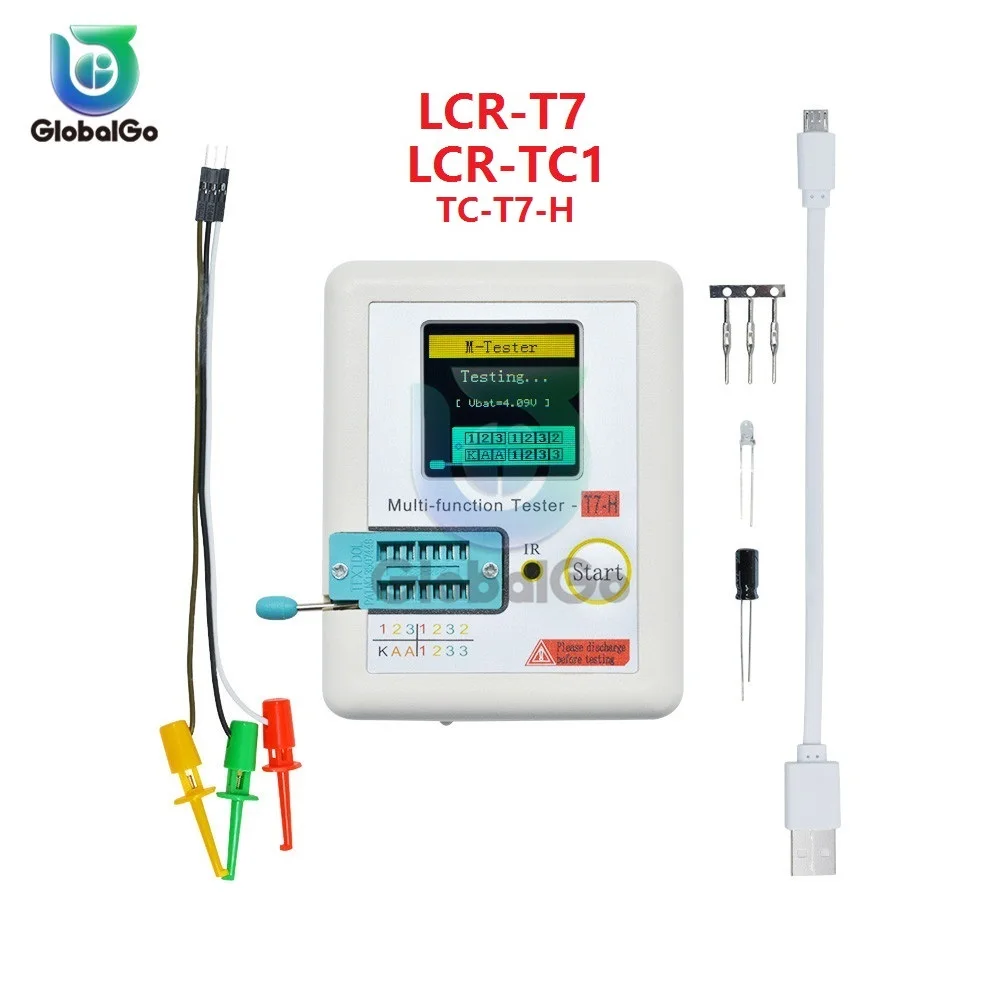

Тестер транзисторов TC-T7-H TCR-T7 LCR-TC ЖК-дисплей цветной графический PNP NPN ESR

LCR-TC1

160x128 TFT дисплей

-Многофункциональный ключ

-Зона проверки транзисторов

-Зона тестирования диодов Зенера

-Окно ИК-приемника

-Интерфейс Micro USB для зарядки

-Светодиодный индикатор заряда

1.1 Особенности

TC-V2.12k-это многофункциональный tft-графический дисплей.

Тестер транзисторов l

-

-Автоматическое обнаружение zener diode0.01-30 в

-Самопроверка с автоматической калибровкой

Л ИК декодер

-Поддержка инфракрасного кодирования Hitachi

-ИК-дисплей формы волны

-Инфракрасная приемная инструкция

L Прочее

-Результаты измерений с использованием графического tft-дисплея (160x128)

-Управление одним ключом

-Автоматическое выключение (установка времени ожидания)

-Встроенный литий-ионный аккумулятор большой емкости

-Обнаружение напряжения литий-ионного аккумулятора-160x128 TFT дисплей

-Многофункциональный ключ

-Зона проверки транзисторов

-Зона тестирования диодов Зенера

-Окно ИК-приемника

-Интерфейс Micro USB для зарядки

-Светодиодный индикатор заряда

1.1 Особенности

TC-V2.12k-это многофункциональный tft-графический дисплей.

Тестер транзисторов l

-

-Автоматическое обнаружение zener diode0.01-30 в

-Самопроверка с автоматической калибровкой

Л ИК декодер

-Поддержка инфракрасного кодирования Hitachi

-ИК-дисплей формы волны

-Инфракрасная приемная инструкция

L Прочее

-Результаты измерений с использованием графического tft-дисплея (160x128)

-Управление одним ключом

-Автоматическое выключение (установка времени ожидания)

-Поддержка китайского и английского языков

Предупреждение: Встроенный литий-ионный аккумулятор, строго запрещен тестер, погруженный в воду, или рядом с источником тепла!

Предупреждение: Для вашей личной безопасности, пожалуйста, строго соблюдайте характеристики литий-ионного аккумулятора и меры предосторожности!

1 Инструкция по эксплуатации

1,1 основные операционные определения

Многофункциональная клавиша имеет два действия:

L короткие Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд

Длинный Пресс: Пресс ключ более 1,5 секунд

1.2 включения питания

В выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.

L интерфейс включения и измерения

1,3 Обнаружение транзистора

В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.

Предупреждение: Всегда обязательноРазрядКонденсаторы перед подключением к тестеру! Тестер может быть поврежден перед включением!

Предупреждение: Мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

L Размещение компонентов

Тестовое сиденье делится на транзисторы и зону тестирования диода Зенера, подробное описание 1,1.

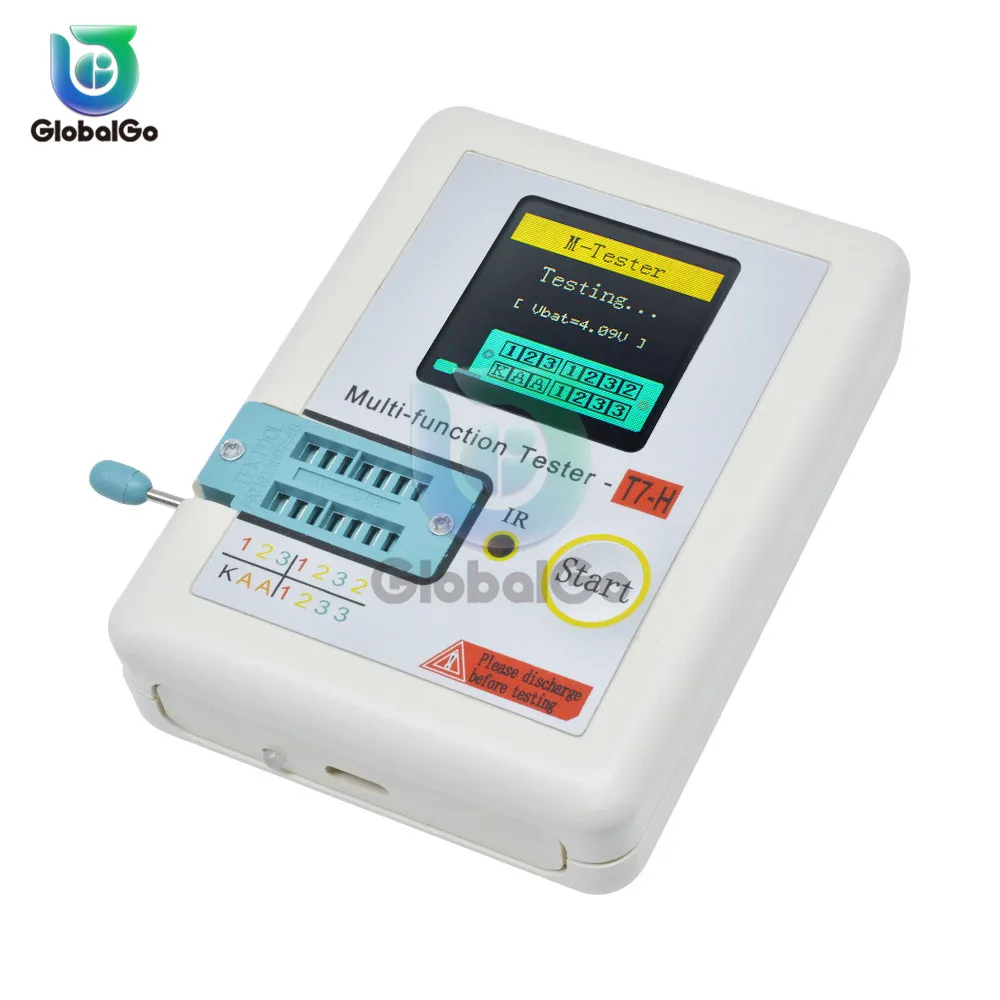

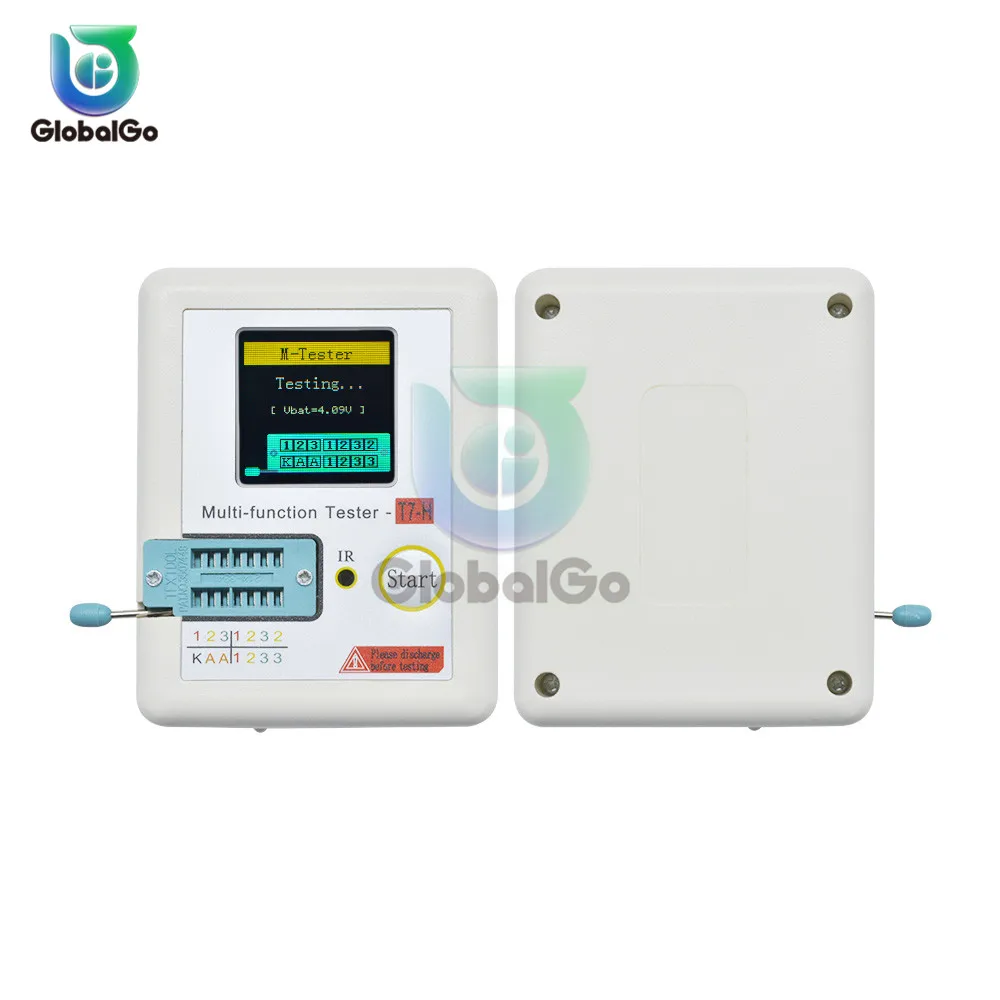

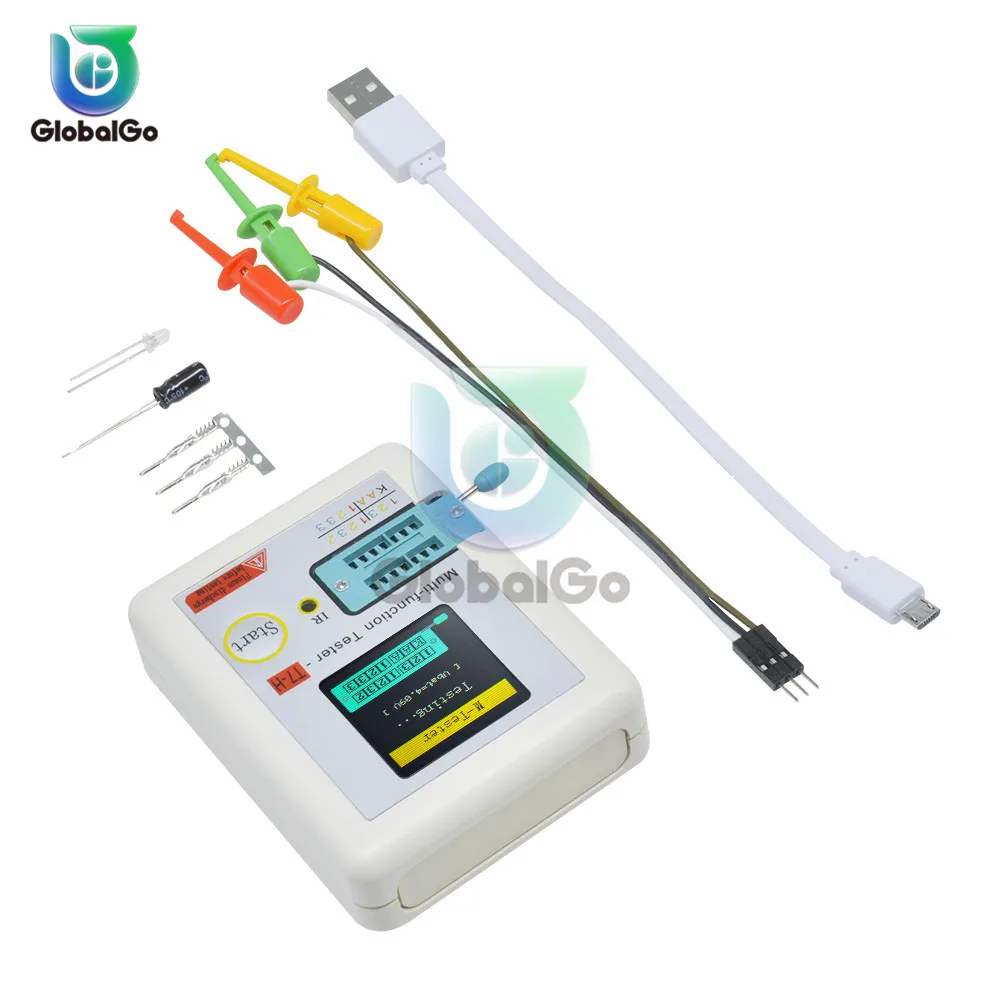

TC-T7-H

1 - 128x128 TFT дисплей

②-Многофункциональная клавиша

③-Испытательная зона транзистора

④-Зона тестирования диодов Зенера

⑤-Окно приемника IR

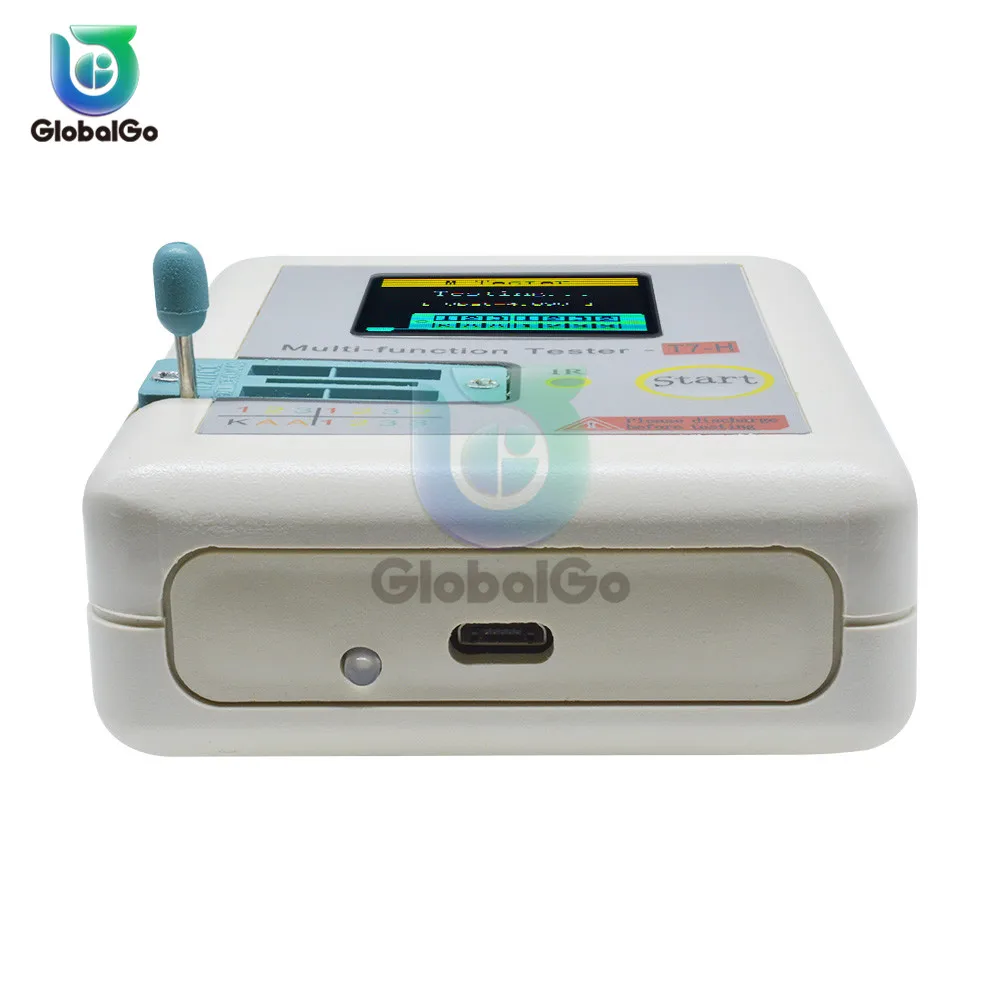

Micro-интерфейс зарядки Micro USB

Светодиодный-СВЕТОДИОДНЫЙ индикатор заряда

1.2 функции

TC-T7-H-это многофункциональный tft-графический дисплей.

Тестер транзисторов l

Автоматическое определение NPN и PNP биполярные транзисторы, N-channel и P-канальные МОП-транзисторы, jfet, диоды (в том числе двойные диоды), N, р-IGBT, резисторы (в том числе потенциометры) адаптера переменного тока, конденсаторы, Тиристоры, Триаки и батареи (0,1-4,5 в)

-Автоматическое обнаружение стабилитрон (0,01-20 в)

-Самопроверка с автоматической калибровкой

Л ИК декодер

-Поддержка инфракрасного кодирования Hitachi

-ИК-дисплей формы волны

-Инфракрасная приемная инструкция

L Прочее

-Результаты измерений с использованием графического tft-дисплея (160x128)

-Управление одним ключом

-Автоматическое выключение (установка времени ожидания)

-Встроенный литий-ионный аккумулятор большой емкости

-Обнаружение напряжения литий-ионного аккумулятора

-Поддержка китайского и английского языков

Предупреждение: встроенный литий-ионный аккумулятор, строго запрещен тестер, погруженный в воду, или рядом с источником тепла!

Предупреждение: для вашей личной безопасности, пожалуйста, строго соблюдайте характеристики литий-ионного аккумулятора и меры предосторожности!

2 инструкции по эксплуатации

2,1 основные операционные определения

Многофункциональная клавиша имеет два действия:

L короткие Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд

Длинный Пресс: Пресс ключ более 1,5 секунд

2.2 включения питания

В выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.

L интерфейс включения и измерения

2,3 Обнаружение транзистора

В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.

Предупреждение: перед подключением к тестеру Обязательно выключайте конденсаторы! Тестер может быть поврежден перед включением!

Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

L Размещение компонентов

Тестовое сиденье делится на транзисторы и зону тестирования диода Зенера, подробное описание 1,1.

L НЕТ, неизвестная или поврежденная часть

Аккумулятор l

L BJT (биполярный распределительный транзистор)

Диод l

Л 2 диоды

МОП-транзистор

Тиристор l

L ТРИАК

L конденсатор

L-резистор

L Индуктор

2,4 Selftest

Короткие все три зонда, короткое нажатие многофункциональной кнопки, тестер автоматически откалибруется.

В дополнение к процессу калибровки при запросе отключите внешнюю проводку короткой (Изолируйте зонды), без необходимости других операций.

Калибровка l

L изолирует зонды

L Selftest конец

Предупреждение: не проводите другие операции в процессе калибровки, чтобы не повлиять на точность калибровки!

2,5 Обнаружение диода Зенера

В выключенном состоянии или Обнаружение завершено, поместите Диод Зенера в зону тестирования диода Зенера испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.

Предупреждение: Не помещайте компонент в тестовую область транзистора, в противном случае невозможно проверить Диод Зенера!

2,6 ИК декодер

После завершения обнаружения компонентов инфракрасный пульт дистанционного управления в тестере "IR" Испытательное отверстие, нажмите кнопку дистанционного управления, тестер будет отображать код пользователя и код данных и соответствующую инфракрасную форму сигнала после успешного декодирования.

В случае сбоя декодирования тестер не может отображать код пользователя и код данных.

Точка в правом верхнем углу, чтобы указать, получил ли он инфракрасные данные дистанционного управления, красный представляет инфракрасные данные, синий цвет представляет успех декодирования.

Информация: ИК-декодер поддерживает только формат Hitachi IR.

2.7 выключений питания

Многофункциональный тестер с автоматическим выключением и ручным выключением.

Автоматическое выключение l

Когда Обнаружение компонентов завершено или ИК-декодирование завершено и после достижения автоматического отключения времени, тестер автоматически отключится.

Время автоматического отключения может быть установлено аппаратными перемычками, поддержка таймаута для 10s, 15s, 20s и 25s. Заводской набор до 20 с.

Предупреждение: Отрегулируйте время автоматического отключения, необходимое для открытия корпуса, и используйте Электрический паяльник для припоя перемычек.

Внимание: пожалуйста, сделайте защиту ESD!

L ручное отключение

Удерживайте многофункциональную клавишу, чтобы отключить работу в любом состоянии, в то время как измерительный элемент включен.

2,8 встроенный литий-ионный аккумулятор измерение напряжения

Встроенный литий-ионный аккумулятор Батарея напряжения измеряется до обнаружения, в тех случаях, когда Батарея напряжения меньше, чем 3,0 V заставит отключения, то, пожалуйста, для зарядки.

2,9 зарядка аккумулятора

Тестер имеет стандартный интерфейс Micro USB, пожалуйста, используйте внешний источник питания 5 В или зарядку USB.

Информация: Красный светодиодный индикатор заряжается, зеленый светодиодный индикатор означает, что зарядка завершена.

Предупреждение: входное напряжение зарядки до 6 В, не должно превышать верхнее напряжение, иначе это повредит тестер и может привести к взрыву батареи!

3 параметры производительности

Многофункциональный тестер может автоматически идентифицировать элементы и автоматическое обнаружение раскладки штифта, а также диапазон автоматического переключения.

Основные параметры производительности:

Примечание. ①: Iceo, Ices, Uf отображаются только тогда, когда это эффективно

Примечание ②: Диодная емкость, ИК (обратный ток) отображается только при эффективной

Примечание ③: отображается только при наличии защитного диода

Примечание ④: ESR, Vloss отображается только при эффективном

Примечание ⑤: измерение индукторов с сопротивлением ниже 2100Ω
