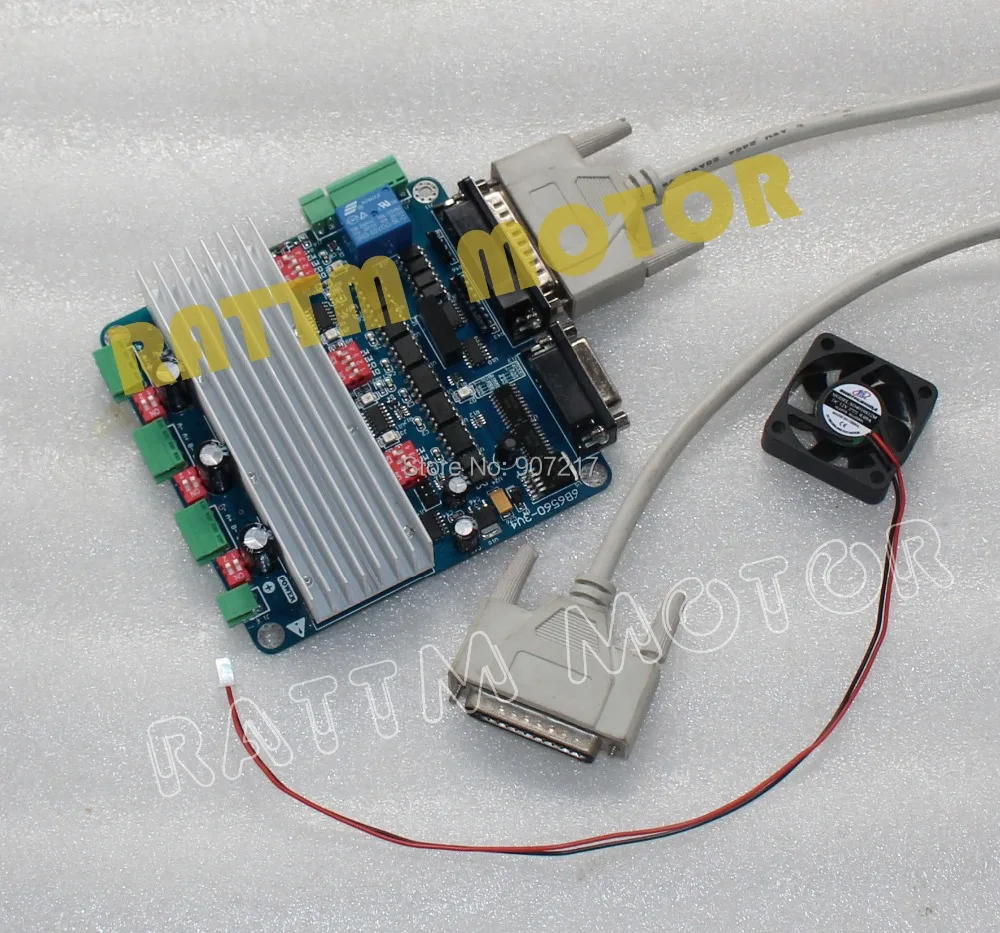

Вышивка Крестом Пакет включают:

• 1 х TB6560 Степпер мотор водителя
• 1 х DB25 параллельный кабель
• 1 х вентилятор
• Английское руководство пользователя вышлю по эл. почте.

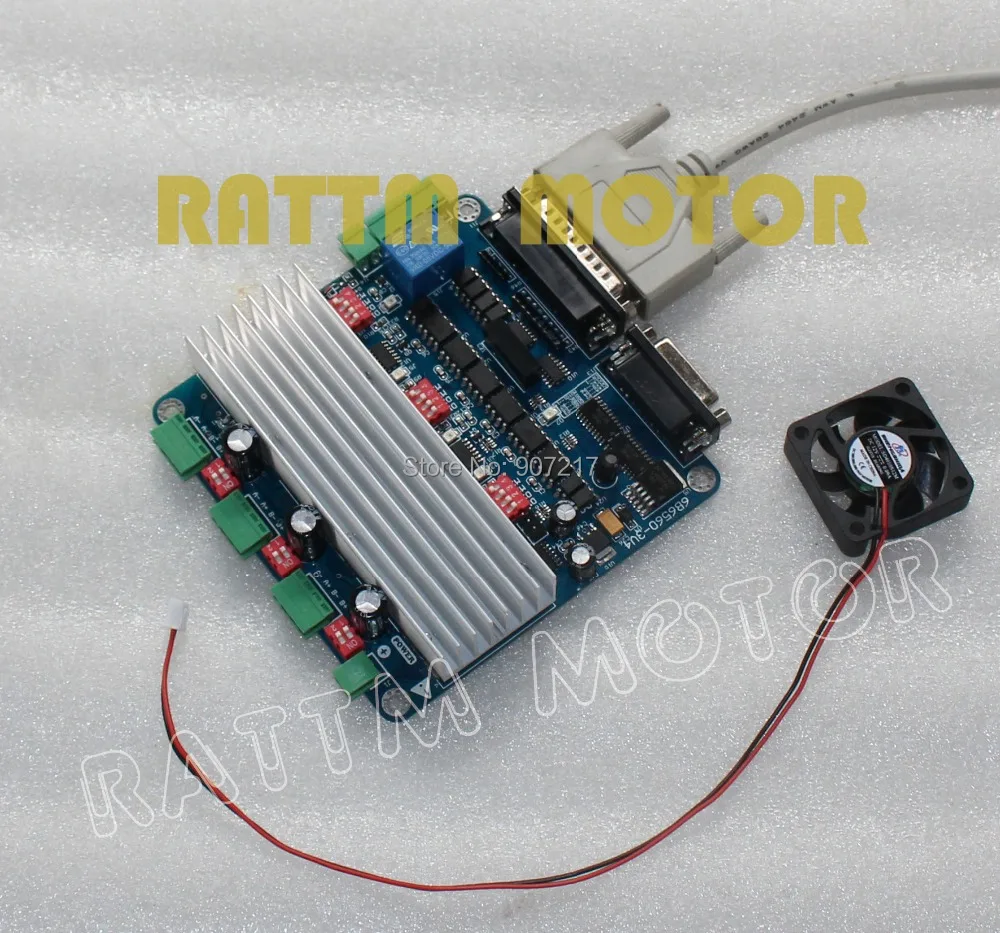

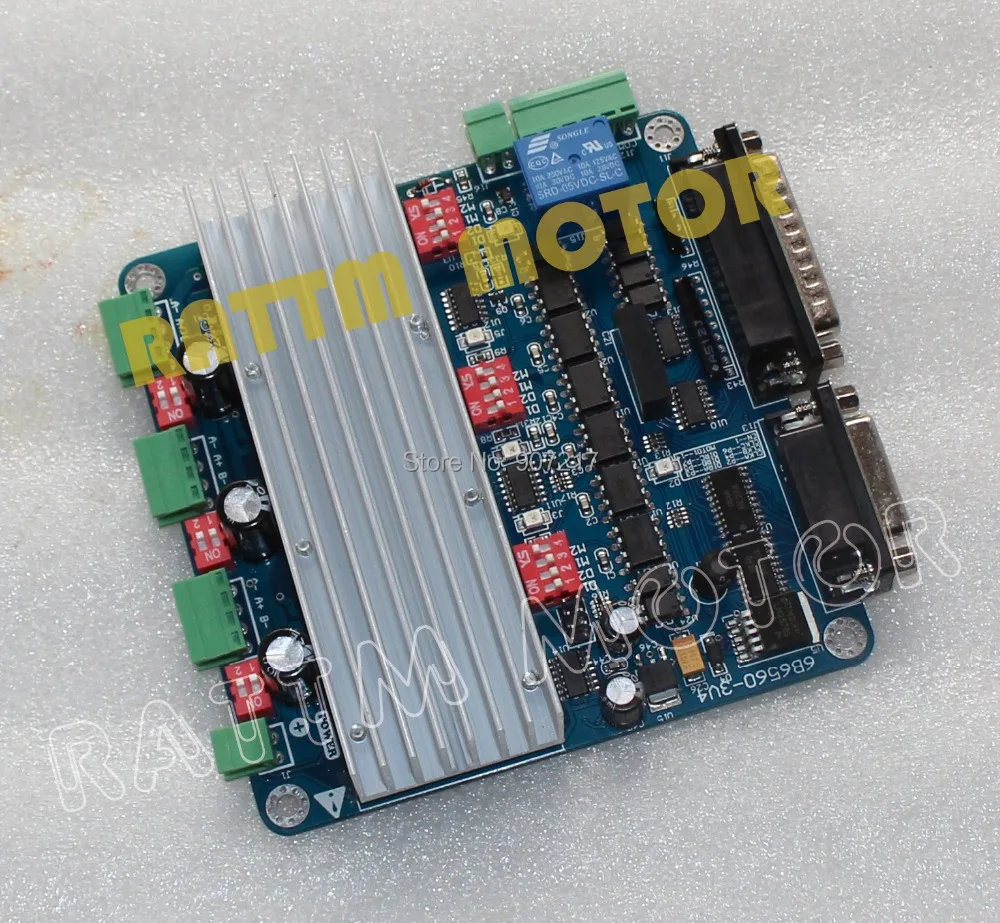

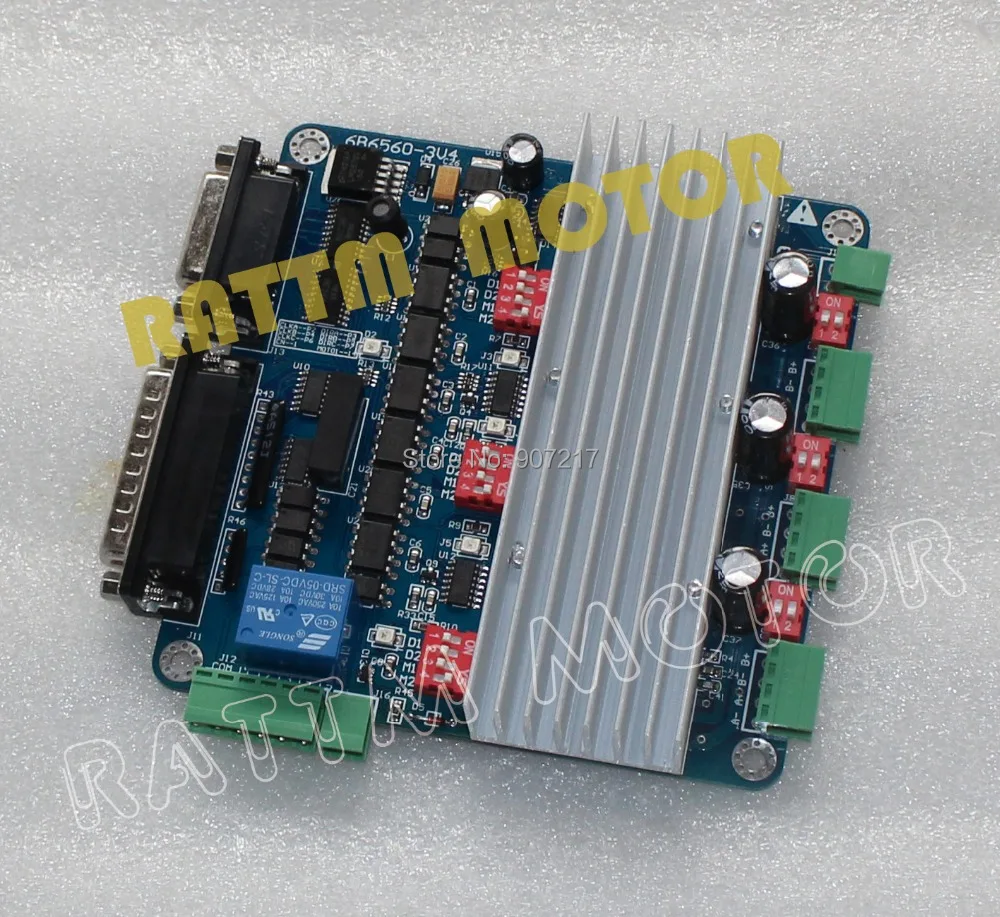

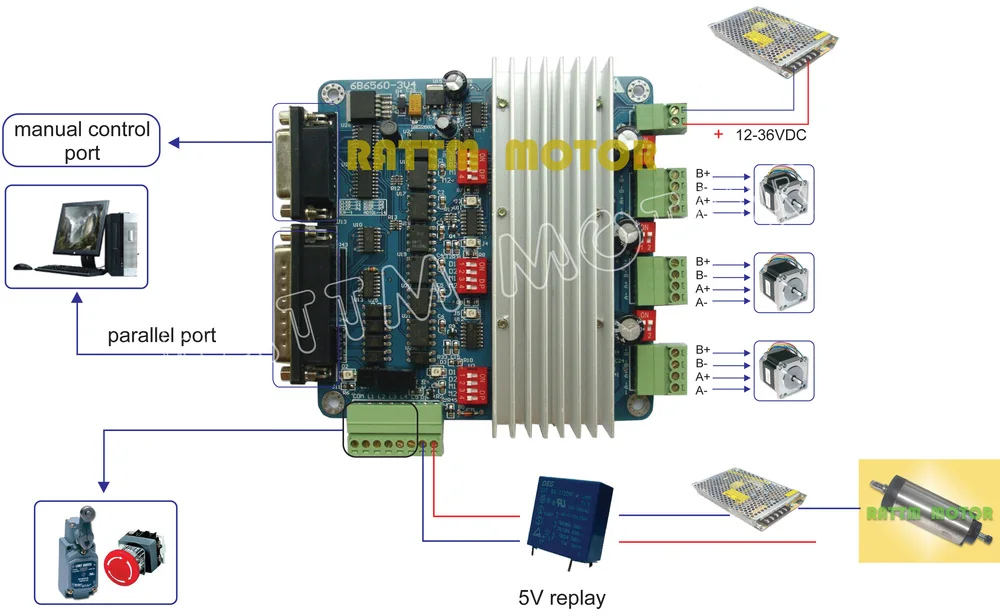

3 оси ЧПУ контроллер доски TB6560 Степпер-плата водителя для фрезерного станка с ЧПУ:

Преимущества TB6560AHQ чип:

1) Вибрация мотора-небольшой и низкий уровень шума: из-за 2/8/16 разрешение может удовлетворить другую скорость.

2) Тип Слива низкого тепла: область микросхемы может поддержать себя, чтобы охладиться, когда ток НИЗКИЙ

3) поддерживает много шаговых моторов

4) преимущества в высокоскоростном рабочем состоянии

Особенности:

1) с 3 Проводами 0.8-3.5a (пик) номинальный выход двухфазного регулируемого-действующий биполярный шаговый мотор-драйвер.

2) Поддержка четырех микроступеней ---1,1/2,1/8,1/16

3) с оптической изоляцией и системой питания DCDC, полная защита вашего компьютера параллельного порта и оборудования;

4) с использованием RC + 7414 автоматического полупотока, текущий автоматический сокращение, когда Степпер мотор перестает падать на тепло

5) Реле шпинделя, легко использовать программное обеспечение, такое как Mach3 для управления шпинделем запуска и остановки.

6) 5 проводный входной контроль, он может установить предел, аварийный, ориентированный, инструмент настройки и т. д.

7) с ручным портом и подключением с ручным управляющим оборудованием.

8) 12-36 В одиночный коммутационный блок питания, микросхемы для использования в качестве 5 В питания, устойчивые и тепло маломерки.

9) интерфейс с вентилятором, можно добавить вентилятор под свой выбор.

Вопросы и ответы:

Q1: почему другой поставщик TB6560 у водителя TB6560 имеет ток 3.5a/3A, но ваш является 2.5a?

A: Средний выходной ток TB6560 составляет 2.5a, пиковый ток составляет 3.5a, и может водить небольшой, чем 3A шаговый мотор, наш 2.5а означает верхний средний выходной ток в реальном, кроме того, это уже долгое время безопасности, это не проблема дизайна, оно находится в соответствии с спецификацией чип TB6560.

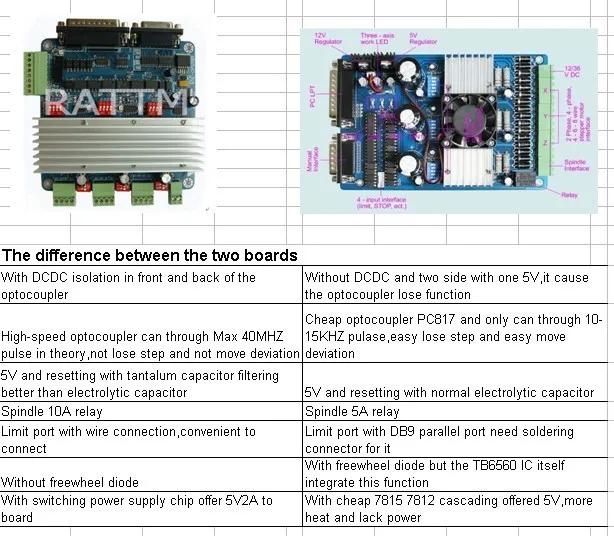

Q2: какой другой тип драйвера TB6560 с вашим?

A: (1) наша плата с высокоскоростным изолирующим оптическим стяжкой может через Макс 40 мГц пульс, и не терять шаг и шампуня.

2) с оптической изоляцией и изоляцией питания DCDC, полная защита вашего компьютера параллельного порта и оборудования в реальном времени, не паразитная только с оптической изоляцией.

(3) 5 В и сброс используют Танталовые Конденсаторы фильтрации волны что лучше, чем электролитический конденсатор.

(4) наше Веретено может подойти 10A Replay.

(5) мы используем микрочип lm2567, низкое тепло и достаточное питание, более стабильное качество, И какой-то другой тип использования 78 серег общего типа.

(6) мы используем 5 Вт цементное сопротивление как сопротивление обратной связи, улучшенное тепло и выходная волна волны, чем другая плата общего сопротивления.

Атака примечание:

Не достоин экономить небольшие деньги, чтобы купить платы водителя, но сломанные Материнские платы или потерять шаг и Моток когда гравировки.
