Одна. Резюме

Беспроводной модуль YB48-это недорогая высокопроизводительная модуляция GFSK, используемая для прозрачных модулей беспроводных трансиверов данных. Может работать в диапазоне ISM 433 МГц (открыть бесплатно, чтобы применить Государственный диапазон). Малый размер, высокая чувствительность, Дальняя передача, большое количество связи, Преобразование внутреннего протокола связи и автоматическое Отправление и получение функций контроля данных. Модуль обеспечивает интерфейс передачи данных TTL (USART), программное обеспечение для ПК, пользователи могут в соответствии с их требованиями к гибкой конфигурации модуля серийной скорости, рабочего канала, мощности передачи, скорости передачи данных и других параметров. Модули серии YB48 могут быть широко использованы в различных областях беспроводной передачи данных, продукты беспроводной передачи данных разработаны идеально. (Примечание: Не изменяйте клиенту прозрачную передачу любых данных и протоколов)

Две части,Особенности

1) низкая стоимость, высокая производительность, высокая надежность
2)GFSK модуляция, полудуплексная связь, преобразование воздуха/приема, сетевые соединения, управление, модуль может автоматически
3) полоса 433 МГц, использование частотных полос не требуется
4)Выходная мощность до 100 мВт (20dBm)
5)Чувствительность приёмника: до to-120dBm
6)Ток 100мА при передаче мощности 20dBm, 30mA при 11dBm мощности
7)Рабочий ток приемника 35ма (может быть настроен на 30мА), Ток сна <10uA (индивидуальный TTL)
8)Стандартная конфигурация обеспечивает 8 каналов для удовлетворения нескольких комбинированных режимов связи пользователя может настроить свое программное обеспечение, возможность расширения канала
9)Преобразование протокола связи и радиочастотный трансивер для автоматического переключения, без вмешательства пользователя, простота использования
10)Скорость передачи 1,2 kbps-115.2kbps пользователи могут настраивать программного обеспечения. RF скорость передачи данных 1,2 кбит/с до 38,4 кбит/с. Но если скорость передачи данных RF высока, рабочее расстояние короче.
Расстояние передачи, усиков высота 2 метра, открыты для невмешательства Чехлы до 1,5 км или более на RF наборе скорости передачи данных до 1,2 кбит/с.
11)Настройка свободно во время производства
12)Соответствует стандарту FCC, ETSI, диапазон стабильности температуры widel

Три размера и шпильки

P1 блок управления выключателем питания, открытый высокий, низкий. По умолчанию мы используем небольшой провод для подключения к VCC. Если вам нужно контролировать этот контакт, пожалуйста, сломайте провод.
P2 Многофункциональный IO, затем STM8 PA2 pin
P3 Многофункциональный IO, затем STM8 PA1 pin
P4 Многофункциональный IO, затем STM8 PD4 buzzer control, TIM2 Channel 1
P5 Многофункциональный IO, затем STM8 PA3 pin, TIM2_CH3
P6 Многофункциональный IO, затем STM8 PC3 футов, TIM1-CH3
P7 Многофункциональный IO, затем STM8 PB4 pin, I2C_SDL
P8 Многофункциональный IO, затем STM8 PB5 pin, I2C_SDA
Антенна контактный P9, внешний 50 Ом Сопротивление 433 МГц
P10 земля антенны
VCC блок питания может быть от 5 до 12 В постоянного тока напряжения между
GND заземление
TXD контактный последовательный порт для отправки, AIN5 аналоговый вход 5
RXD серийный приемник футов, AIN6 аналоговый вход 6
NRST модуль микроконтроллер сброс pin
SW выберите PD1, используемый в качестве параметров модуля, введите режим настройки низкой мощности.
Может также использоваться как обычный IO.

FORE, диапазон применения

Беспроводной оборудования для гипсокартона

"Умная" карта сигнализации

Автоматизация и контроль медицинских и электронных приборов

Система автоматического считывания счетчиков воды, электричества, газа, отопления

Беспроводная Конференц-система, система подсчета

Общественные и общественные места, беспроводной светодиодный дисплей

Электронные весы, беспроводные крановые весы, мониторинг транспортного средства

Система считывания штрих-кода POS

Видеонаблюдение контроль поворотной камеры с увеличительным объективом

Беспроводная связь с ПЛК для передачи данных на большие расстояния

Больничная палата система вызова

Сбор информации о погоде, масле, водном оборудовании

Локомотив дистанционного обнаружения

Доступа Управление читателя

Промышленное оборудование, беспроводная передача данных

Муравей, отправьте весенний муравей.

Если вам нужно программное обеспечение ПК, или нужно знать, как установить рабочий парам RF модуля. Пожалуйста, свяжитесь с нами по электронной почте. Мы ответим как можно скорее.

Настройки по умолчанию: USART 9600,N,8,1 ; RF 9600, мощность 7 (макс.), частота установлена 1 (433 МГц), рабочее расстояние по умолчанию составляет более 500 м в дороге, визуальное расстояние.

Примечание: Этот модуль может отправлять данные только от 1 до 59 байт один раз. И поддерживает только TTL(USART), не derectly подключается к RS232 \ RS242 \ R4485 и работает в полудуплексном режиме. Перед размещением заказа рекомендуем обратите внимание.

Если вам нужно отправить много данных, или нужна поддержка RS232 \ RS485, пожалуйста, найдите товар в нашем магазине.

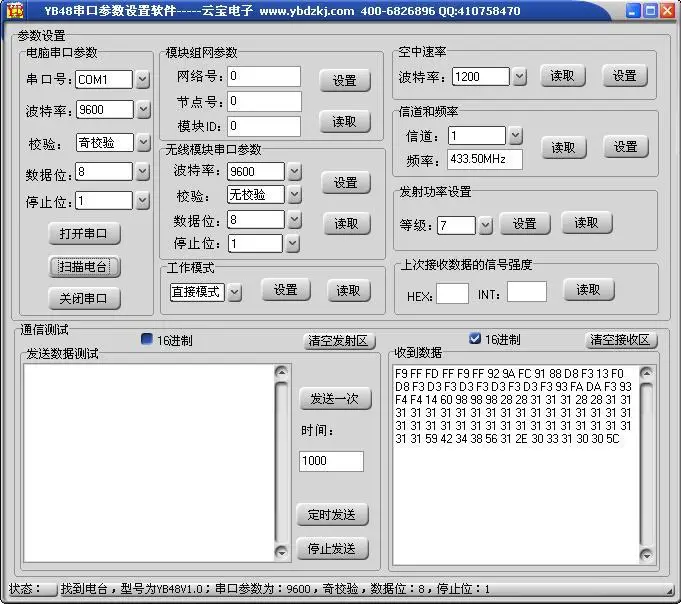

Интерфейс программного обеспечения ПК, мы перейдем на английский язык позже.
