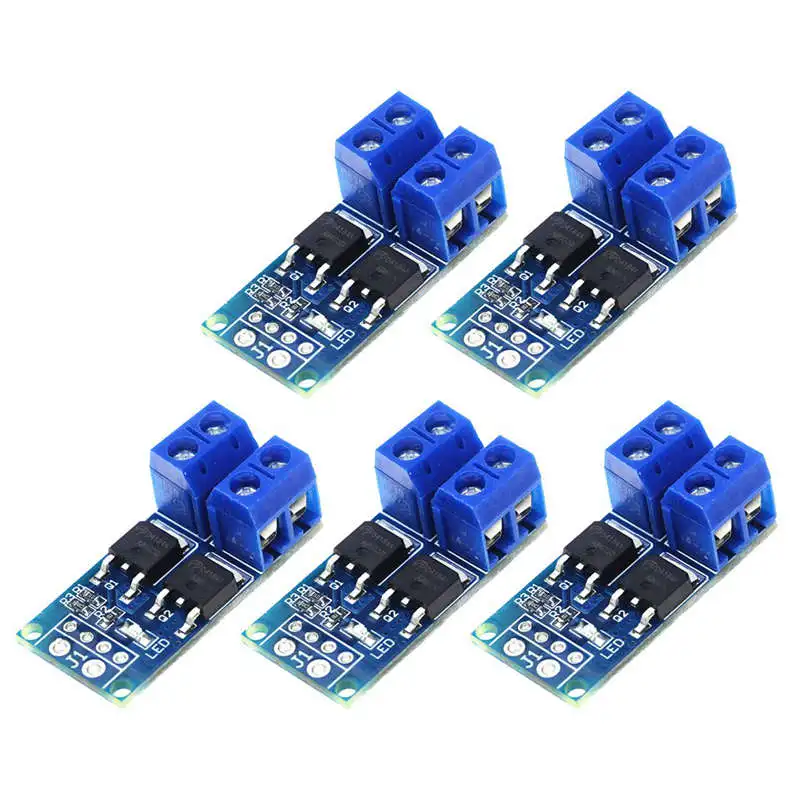

15A MOS триггерный модуль драйвера FET ШИМ регулятор высокой мощности электронный
402,94 руб.
Новое поступление
Новинка печатная плата M2.144.2111 для офсетного принтера Heidelberg CD102|board|board boardboard circuit |
55 654,12 руб.

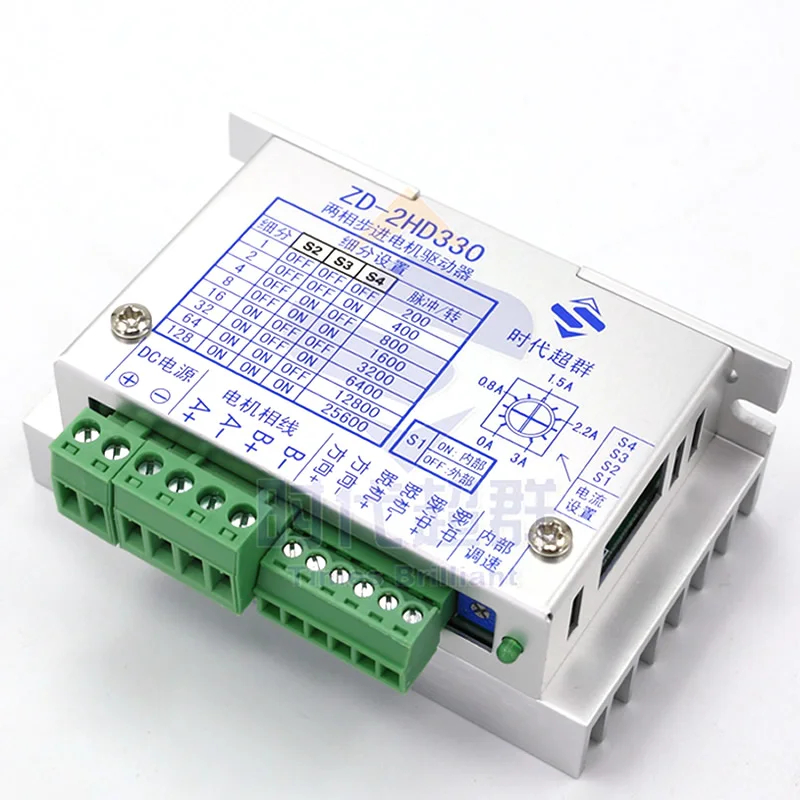

42/57 Драйвер шагового двигателя ZD 2HD330 двухфазный драйвер 3A 128|Драйвер двигателя| |
1 944,18 руб.
Всего 6 компл. много L замкнутый контур Leadshine сервопривод HBS507 + Серводвигатель 573HBM20
67 972,24 руб.
Драйвер шагового двигателя TB6600 Nema 23 34 42/57/86 Nema17 4A DC9 40V 1 шаговый двигатель с ЧПУ
518,70 руб.
Цифровой Драйвер шагового двигателя 65 подразделений 2 А 35 / 39 42|Драйвер двигателя|
1 365,38 руб.
Двухмоторный драйвер 1А TB6612FNG 1.5A DRV8833 микроконтроллер лучше чем L298N|Драйвер
48,23 - 96,47 руб.
DM556 2 фазный шаговый двигатель 42/ 6 А драйвер для 3D принтера и гравировального
4 503,53 руб.
ACT MOTOR STORE
Магазина ACT MOTOR STORE работает с 15.05.2011. его рейтинг составлет 100 баллов из 100. В избранное добавили 170 покупателя. Средний рейтинг торваров продавца 5 в продаже представленно 0 наименований товаров, успешно доставлено 230 заказов. 1 покупателей оставили отзывы о продавце.
Характеристики
Nema 34 Драйвер шагового двигателя DM860 пик 7.8A 256micsteps CNC|stepper motor driver|motor drivermotor stepper driver |
История изменения цены
*Текущая стоимость 4 280,17 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 5093.44 руб. | 5348.3 руб. | 5220.5 руб. |
| Feb-18-2026 | 5050.74 руб. | 5303.58 руб. | 5176.5 руб. |
| Jan-18-2026 | 4237.83 руб. | 4449.70 руб. | 4343 руб. |
| Dec-18-2025 | 4965.71 руб. | 5213.32 руб. | 5089 руб. |
| Nov-18-2025 | 4323.30 руб. | 4539.27 руб. | 4431 руб. |
| Oct-18-2025 | 4879.37 руб. | 5123.11 руб. | 5001 руб. |
| Sep-18-2025 | 4836.80 руб. | 5078.80 руб. | 4957 руб. |
| Aug-18-2025 | 4794.70 руб. | 5034.26 руб. | 4914 руб. |
| Jul-18-2025 | 4751.22 руб. | 4989.31 руб. | 4870 руб. |
Описание товара
Эта посылка включает в себя:

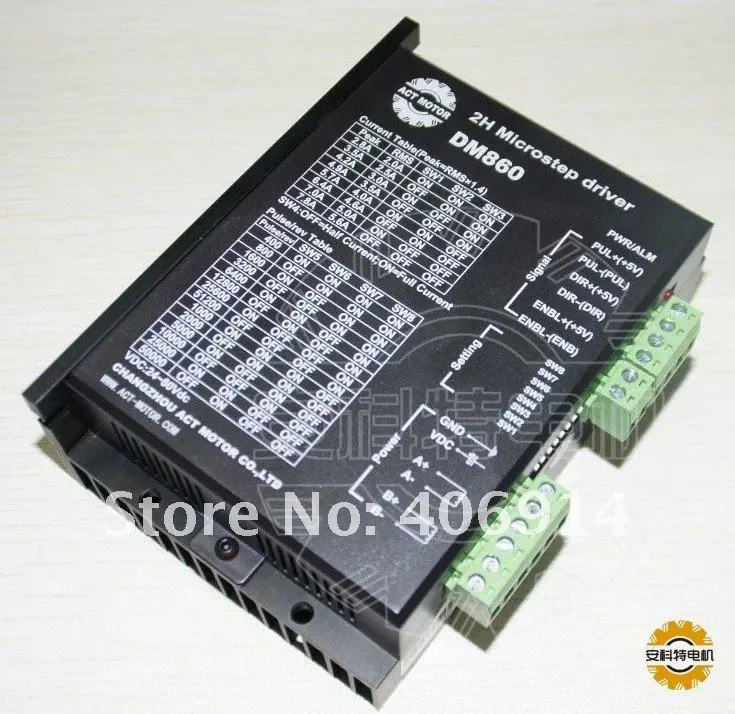

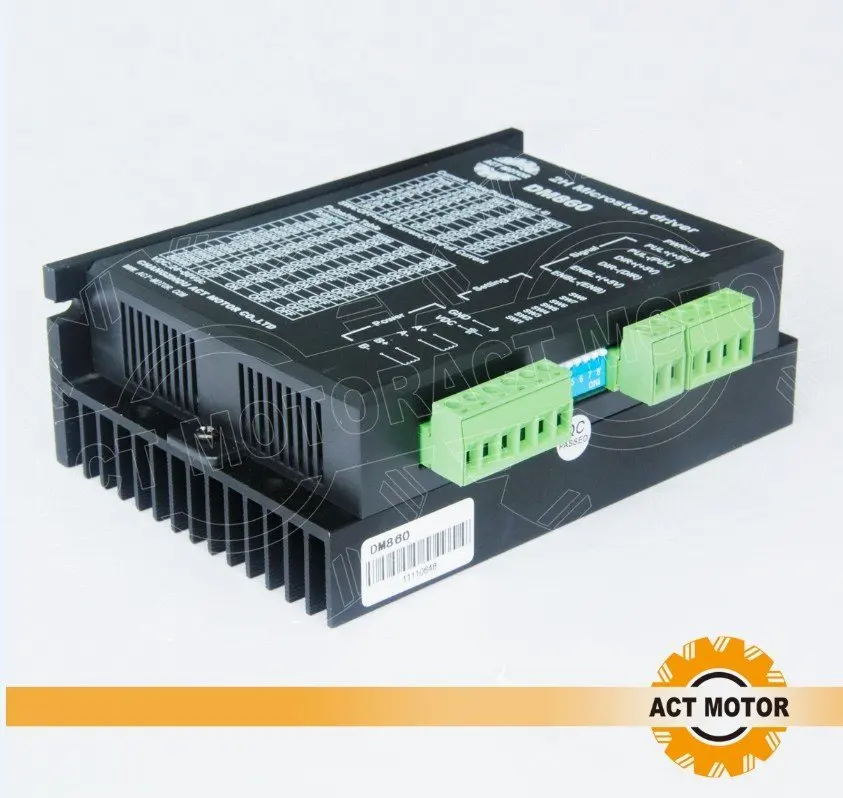

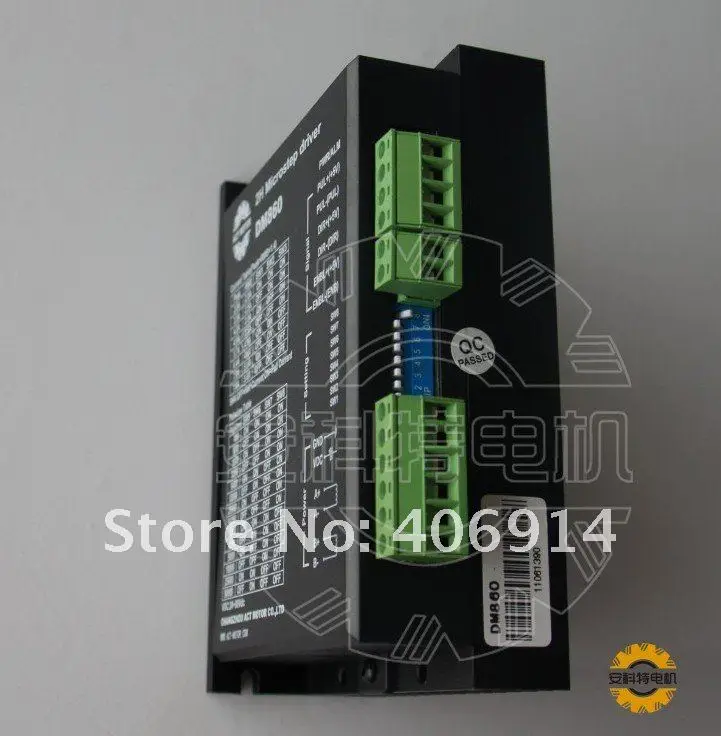

1 шт. Драйвер шагового двигателя пик 7.8A, 24-80VDC, 256 misxteps ответ M860
Описание
DM860-это двухфазный гибридный шаговый двигатель, напряжение привода которого составляет от 24VDC до 80VDC. Он предназначен для использования с 2-фазным гибридным шаговым двигателем всех видов с наружным диаметром 57 мм-110 мм и током менее 7,8 А. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DQ860MA работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.
Особенности: L высокая производительность, низкая цена L среднее Управление током, 2-фазный синусоидальный выходной токовый привод L Напряжение питания от 24VDC до 80VDC L опто-изолированный сигнал I/O L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания L 14 каналов деление и автоматическое снижение холостого тока L 8 каналов выходной фазовый ток L автономный входной терминал команды L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией L высокая скорость запуска L высокий крутящий момент при высокой скоростиЭлектрическая спецификация:
Электрическая спецификация:
Входное напряжение 24-80VDC Входной ток <6A
Выходной ток 2.8A ~ 7.8A Влажность не конденсация, нет капель воды
Газовый забор горючих газов и проводящей пыли Назначение и описание контактов: 1) конфигурации соединительных штифтов
| Функция штыря | Подробная информация |
| PUL +,PUL- | Импульсный сигнал, PUL +-это положительный конец импульсного ввода PUL-это отрицательный конец импульсного ввода |
| DIR +,DIR- | Сигнал DIR: DIR +-это положительный конец входного контакта направления DIR-это отрицательный конец входного штифта направления |
| ENBL + | Включение сигнала: ENBL + является положительным концом входного контакта направления. Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. |
| Энбл- | ENBL-это отрицательный конец входного штифта направления. Обычно остается неподключенным (включен) |
2) схема подключения контактов: Сигналы управления ПК могут быть активны в высоком и низком электрическом уровне. Когда высокий Электрический уровень активен, все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий уровень электричества активен, все положительные сигналы управления будут соединены вместе с общественным портом. Теперь Приведите два примера (открытый коллектор и PNP), пожалуйста, проверьте их: Рис. 1. Схема входного порта (соединение Yang) Выход открытого разъема ПК Рис. 2 схема входного порта (подключение Инь) Выход PNP из поликарбоната Примечание: Когда VCC = 5 В, R = 0 Когда VCC = 12V, R = 1K, >1/8W Когда VCC = 24V, R = 2K,>1/8W R должен подключаться в части контрольного сигнала. 3. Выбор функций (используя выводы корпуса DIP для достижения этой функции) 1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице:
| SW5 | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
| SW6 | На | На | Скидка | Скидка | На | На | Скидка | Скидка | На | На | Скидка | Скидка | На | На |
| SW7 | На | На | На | На | Скидка | Скидка | Скидка | Скидка | На | На | На | На | Скидка | Скидка |
| SW8 | На | На | На | На | На | На | На | На | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка |
| Пульс/об | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 | 51200 | 1000 | 2000 | 5000 | 10000 | 25000 | 50000 |
| Выходной ток (A) | ||||
| SW1 | SW2 | SW3 | Пик | RMS |
| На | На | На | 2,80 | 2,00 |
| Скидка | На | На | 3,50 | 2,50 |
| На | Скидка | На | 4,20 | 3,00 |
| Скидка | Скидка | На | 4,90 | 3,50 |
| На | На | Скидка | 5,70 | 4,00 |
| Скидка | На | Скидка | 6,40 | 4,60 |
| На | Скидка | Скидка | 7,00 | 5,00 |
| Скидка | Скидка | Скидка | 7,80 | 5,60 |
| Контакты двигателя и питания | 1. | A + | Проводка моторов | |
| 2. | А- | |||
| 3. | B + | |||
| 4. | Б- | |||
| 5,6 | DC + DC- | Источник питания | Источник питания: DC24-80VDC Пиковый входной ток не может достигать 6А |
1) , статус на светильник
ШИМ: зеленый, нормальный рабочий светильник.
ALM: красный, светильник неисправности, двигатель с фазовым коротким замыканием, перенапряжением и защитой от низкого напряжения.
2) проблемы
| Индикатор сигнализации | Причины | Меры |
| Светодиодный выключатель | Неправильное подключение для питания | Проверьте проводку питания |
| Низкое напряжение для мощности | Увеличенное напряжение питания | |
| Двигатель не работает, без удерживания крутящего момента | Неправильное соединение шагового двигателя | Исправьте проводку |
| Сигнал сброса эффективен при автономном режиме | Сделать сброс неэффективным | |
| Двигатель не работает, но поддерживает удерживающий крутящий момент | Без входного импульсного сигнала | Регулировка уровня PMW и сигнала |
| Двигатель работает не в том направлении | Неправильное подключение | Измените соединение для любого из 2 проводов |
| Неправильный входной сигнал направления | Настройка направления изменения | |
| Крутящий момент двигателя слишком мал | Слишком маленький по сравнению с настройками тока | Правильная настройка номинального тока |
| Ускорение слишком быстрое | Уменьшение ускорения | |
| Моторы | Исключить механическую неисправность | |
| Драйвер не подходит к двигателю | Замените подходящий драйвер |
