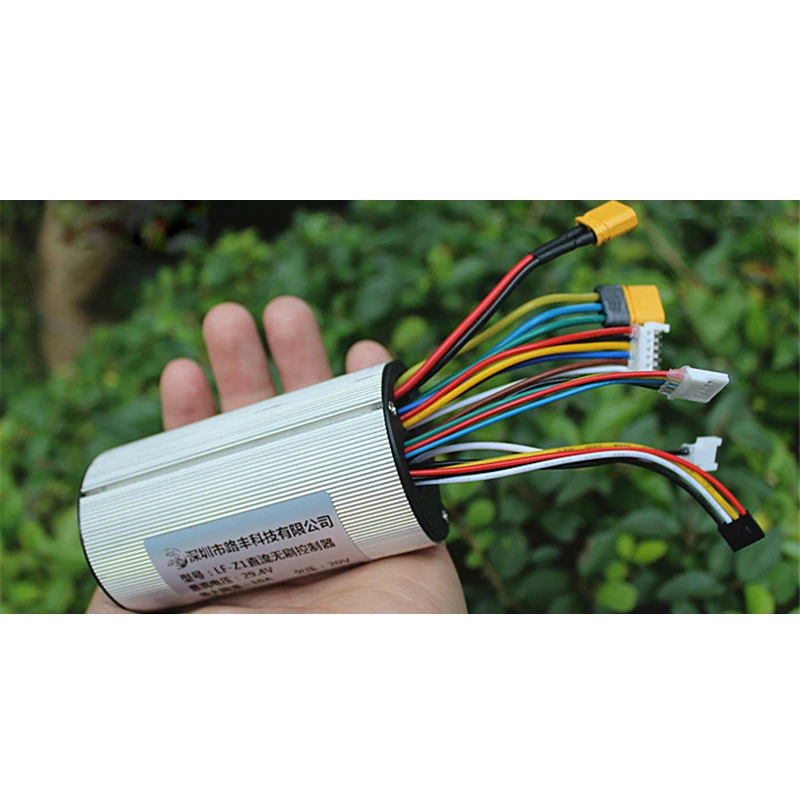

Новый бесщеточный контроллер для электродвигателя 250 Вт 5 дюйма | Обустройство
562,80 руб.
5 В-12 в DC бесщеточный драйвер платы двигателя контроллер для 3/4 проводов жесткого
798,10 руб.
Профессиональная простая в установке плата драйвера бесщеточного двигателя
59,31 - 117,88 руб.
5V -12V DC бесщеточный контроллер платы двигателя для жесткого диска 3/4 провода |
669,71 руб.
1 шт. плата контроллера бесщеточного двигателя постоянного тока 5 в 12 В для
576,61 руб.
Leadshine Store
Магазина Leadshine Store работает с 21.05.2010. его рейтинг составлет 81.82 баллов из 100. В избранное добавили 784 покупателя. Средний рейтинг торваров продавца 4.3 в продаже представленно 414 наименований товаров, успешно доставлено 1078 заказов. 11 покупателей оставили отзывы о продавце.
Характеристики
Бесплатная доставка двухфазный цифровой шаговый привод Leashine DSP для двигателя NEMA
История изменения цены
*Текущая стоимость 5 465,82 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-17-2026 | 6941.95 руб. | 7080.66 руб. | 7010.5 руб. |
| Jan-17-2026 | 5629.41 руб. | 5742.91 руб. | 5685.5 руб. |
| Dec-17-2025 | 6831.44 руб. | 6968.17 руб. | 6899.5 руб. |
| Nov-17-2025 | 6777.91 руб. | 6913.35 руб. | 6845 руб. |
| Oct-17-2025 | 5410.72 руб. | 5518.64 руб. | 5464 руб. |
| Sep-17-2025 | 6667.8 руб. | 6800.94 руб. | 6733.5 руб. |
| Aug-17-2025 | 6613.41 руб. | 6745.76 руб. | 6679 руб. |
| Jul-17-2025 | 6558.39 руб. | 6689.89 руб. | 6623.5 руб. |
Описание товара
Бесплатная доставка Новый Leashine 2-фазный цифровой микрошаговый шагового привода DM856 работы 50-80VDC из 0.5A для 5.6A для (Национальная ассоциация владельцев электротехнических 23/34 мотор
Здравствуйте, друг, если вы хотите купить более 5 шт., пожалуйста, свяжитесь с нами, мы поможем вам как это сделать. Спасибо.
Особенности:
-
Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
-
Автоматическая идентификация двигателя и технология автоматической конфигурации параметров, предлагает оптимальные ответы с различными двигателями
-
Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы
-
Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов
-
Напряжение питания до + 80 В постоянного тока
-
Выходной ток программируемый, от 0.5A до 5.6A
-
Частота импульсного ввода до 200 кГц
-
TTL совместимый и оптически изолированный вход
-
Автоматическое снижение холостого тока
-
Подходит для детей в возрасте от 2-phase и 4-фазами
-
Поддержка режимов PUL/DIR и CW/CCW
-
Защита от перенапряжения, перегрузки по току, фазовых ошибок,
-
Введение:
DM856 является универсальным полностью цифровым шаговым диском на основе DSP с усовершенствованным алгоритмом управления. DM856-это новое поколение цифровых шаговых контроллеров. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Автоматическая идентификация двигателя и технология автоматической конфигурации параметров обеспечивают оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство приводов на рынках. Его уникальные особенности делают DM856 идеальным решением для приложений, которые требуют низкой скорости гладкости.
По сравнению с DM432C, более широкий диапазон входного напряжения и выходного тока делает DM856 может управлять гораздо больше двигателей, чем DM432C. Более того, благодаря более высокой производительности DSP приводные двигатели могут достигать гораздо более высокой скорости (выше 3000 об/мин), чем у DM432C, предлагая сервоподобные характеристики. Его можно рассматривать как улучшенную модель от DM556, а также поддерживает более широкий диапазон входного напряжения.
Характеристики:
1. Общие
Электрические характеристики (Tj = 25oC/77oF)
| Параметры | DM856 | |||
| 2 СМН | Типичный | Макс. | Блок | |
| Выходной ток | 0,5 | - | 5,6 (4,0 RMS) | A |
| Напряжение питания | 20 | 36 | 40 | VDC |
| ) Ток логического сигнала | 7 | 10 | 16 | Ма |
| Частота импульсного ввода | 0 | - | 200 | КГц |
| Сопротивление изоляции | 500 | - | - | Mohm |
Конфигурации разъема P1
| Функция штыря | Подробная информация |
| Пул +(+ 5 В) | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, эффективный для каждого подъемного края или падающего края (устанавливается внутри джемпер J1); 4-5 В при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный) этот вход представляет импульсный сигнал по часовой стрелке (CW). Для надежного отклика ширина импульса должна быть больше 1,5 МКС. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. |
| PUL-(PUL) | |
| DIR +(+ 5 В) | Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (устанавливается внутри J1), этот сигнал-импульсный счетчик (CCW), эффективный для низкого уровня. Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 МКС. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. |
| DIR-(DIR) | |
Эна +(+ 5 В) | Включение сигнала:Этот сигнал используется для включения/отключения драйвера. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера .. Обычно остается неподключенным (включен). |
| Эна-(Эна) |
Конфигурации разъема P2
| Функция штыря | Подробная информация |
| + Vdc | Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и EMF напряжения. |
| GND | Мощность заземления. |
| A +, A- | Фаза двигателя A |
| B +, B- | Фаза двигателя B |
Выбор разрешения микрошага и выходной ток привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0,5a до 5,6a.

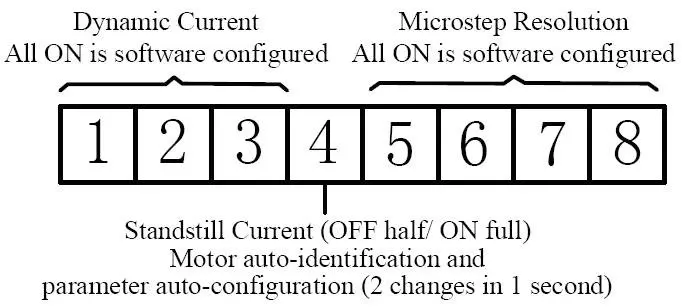

Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, этот драйвер используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Выбор разрешения микрошага
Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
Микрошаг | Шаги/rev.(для двигателя 1.8o) | SW5 | SW6 | SW7 | SW8 |
| От 1 до 512 | По умолчанию/настроено программное обеспечение | На | На | На | На |
| 2. | 400 | Скидка | На | На | На |
| 4. | 800 | На | Скидка | На | На |
| 8 | 1600 | Скидка | Скидка | На | На |
| 16 | 3200 | На | На | Скидка | На |
| 32 | 6400 | Скидка | На | Скидка | На |
| 64 | 12800 | На | Скидка | Скидка | На |
| 128 | 25600 | Скидка | Скидка | Скидка | На |
| 5 | 1000 | На | На | На | Скидка |
| 10 | 2000 | Скидка | На | На | Скидка |
| 20 | 4000 | На | Скидка | На | Скидка |
| 25 | 5000 | Скидка | Скидка | На | Скидка |
| 40 | 8000 | На | На | Скидка | Скидка |
| 50 | 10000 | Скидка | На | Скидка | Скидка |
| 100 | 20000 | На | Скидка | Скидка | Скидка |
| 125 | 25000 | Скидка | Скидка | Скидка | Скидка |
Настройки тока
Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
| Пиковый ток | Ток RMS | SW1 | SW2 | SW3 |
| По умолчанию/программное обеспечение настроен (0,5 для 5.6A) | Скидка | Скидка | Скидка | |
| 2.1A | 1.5A | На | Скидка | Скидка |
| 2.7A | 1.9A | Скидка | На | Скидка |
| 3.2A | 2.3A | На | На | Скидка |
| 3.8A | 2.7A | Скидка | Скидка | На |
| 4.3A | 3.1A | На | Скидка | На |
| 4.9A | 3.5A | Скидка | На | На |
| 5.6A | 4.0A | На | На | На |
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.

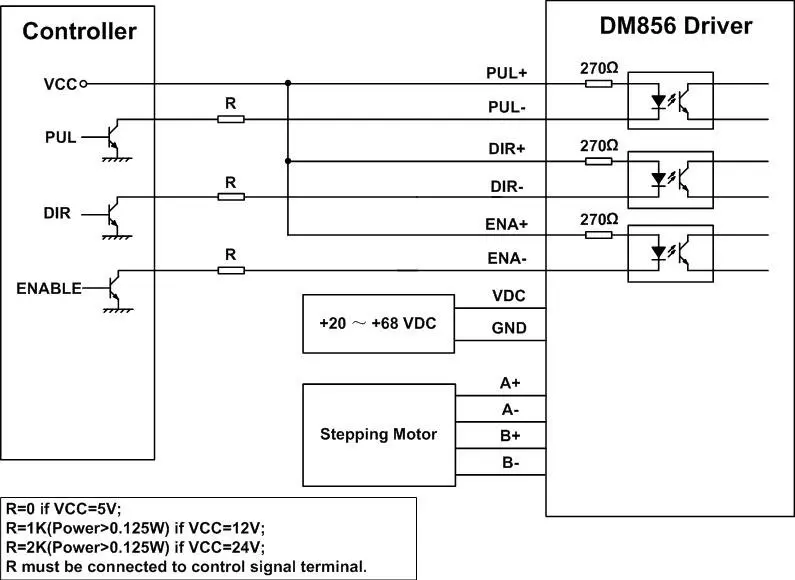

Типичное соединение

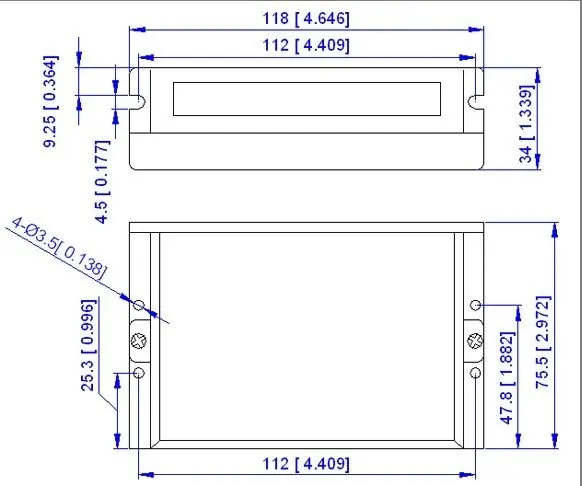

Механические характеристики (единица измерения: мм [дюйм])
Механические характеристики (единица измерения: мм [дюйм]) :
