4 осевой шаговый двигатель Nema34 (двойной вал) 1230oz in/5.0A /116mm & Driver 6A/80V 256 Microstep источник

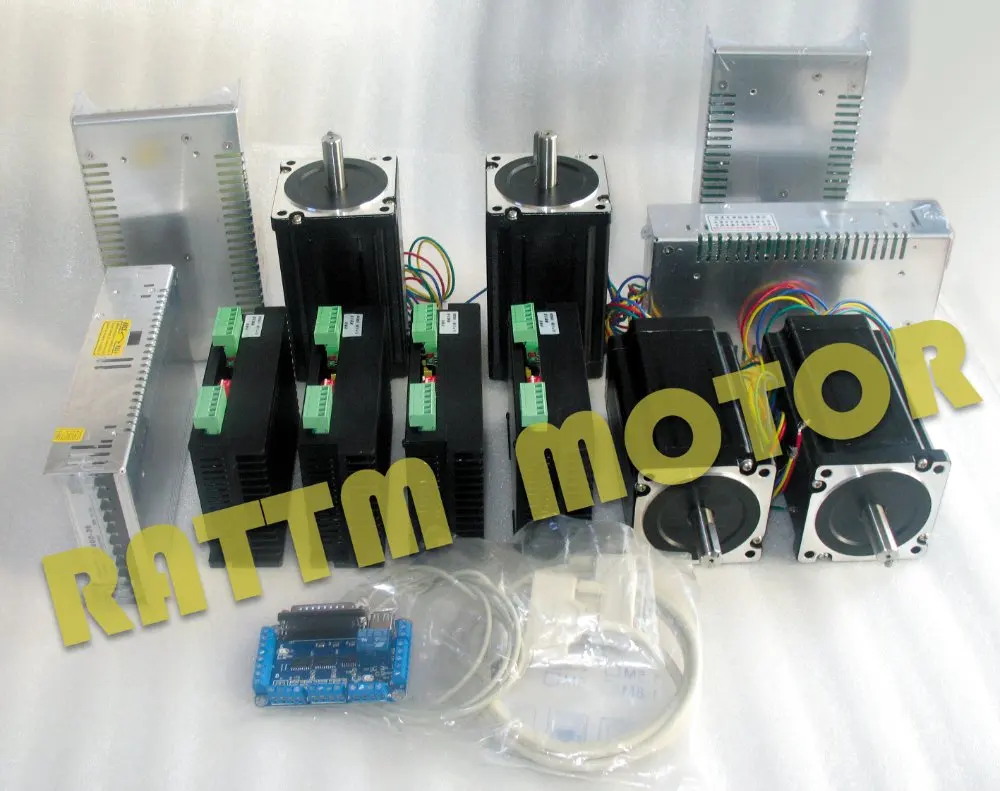

Посылка включает в себя:

• 4 x 34HS4802B 1230oz-in шаговый двигатель

• 4 x CW8060 Драйвер шагового двигателя
• 4x400 Вт 60 в импульсный источник питания
• 1x5 осей breakout board V5 Тип
• Параллельный кабель DB25-1 шт.
• USB кабель (1 шт.);
• Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

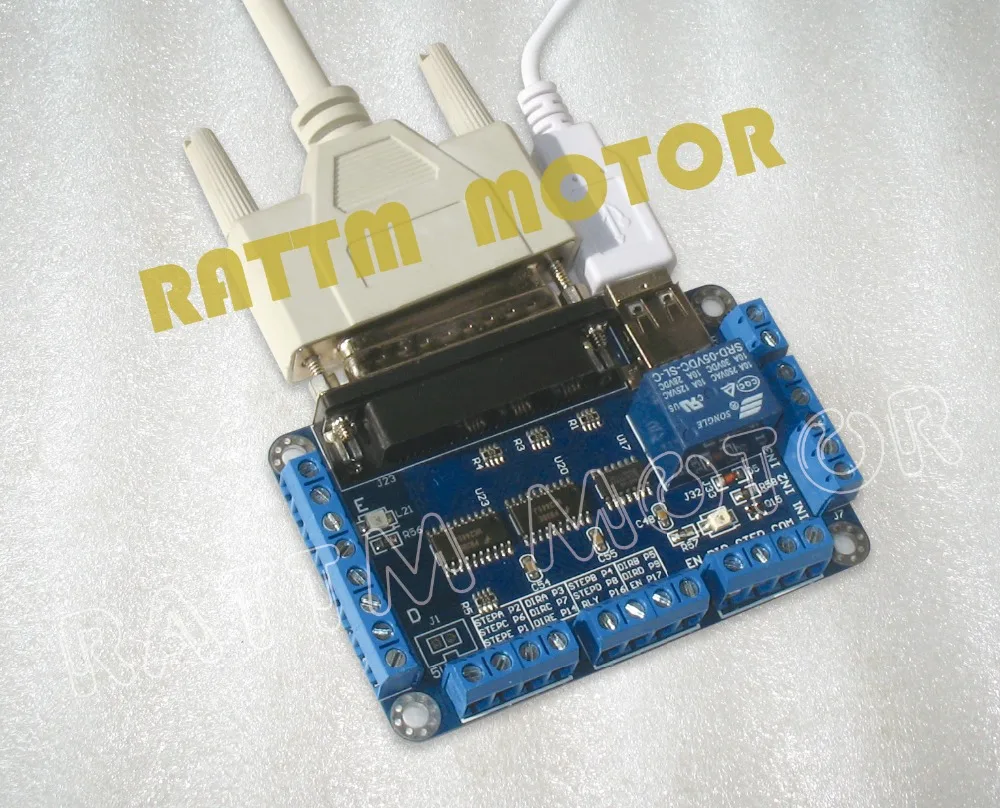

1. 5 осевая секционная плата

• В большинстве случаев можно подключить драйвер 5 шт. и одновременно управлять двигателем 5 шт..
• Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения.
• Это с релейным портом для сжатия шпинделя с ЧПУ.
• Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4.
• Размеры: 9x5.7cm

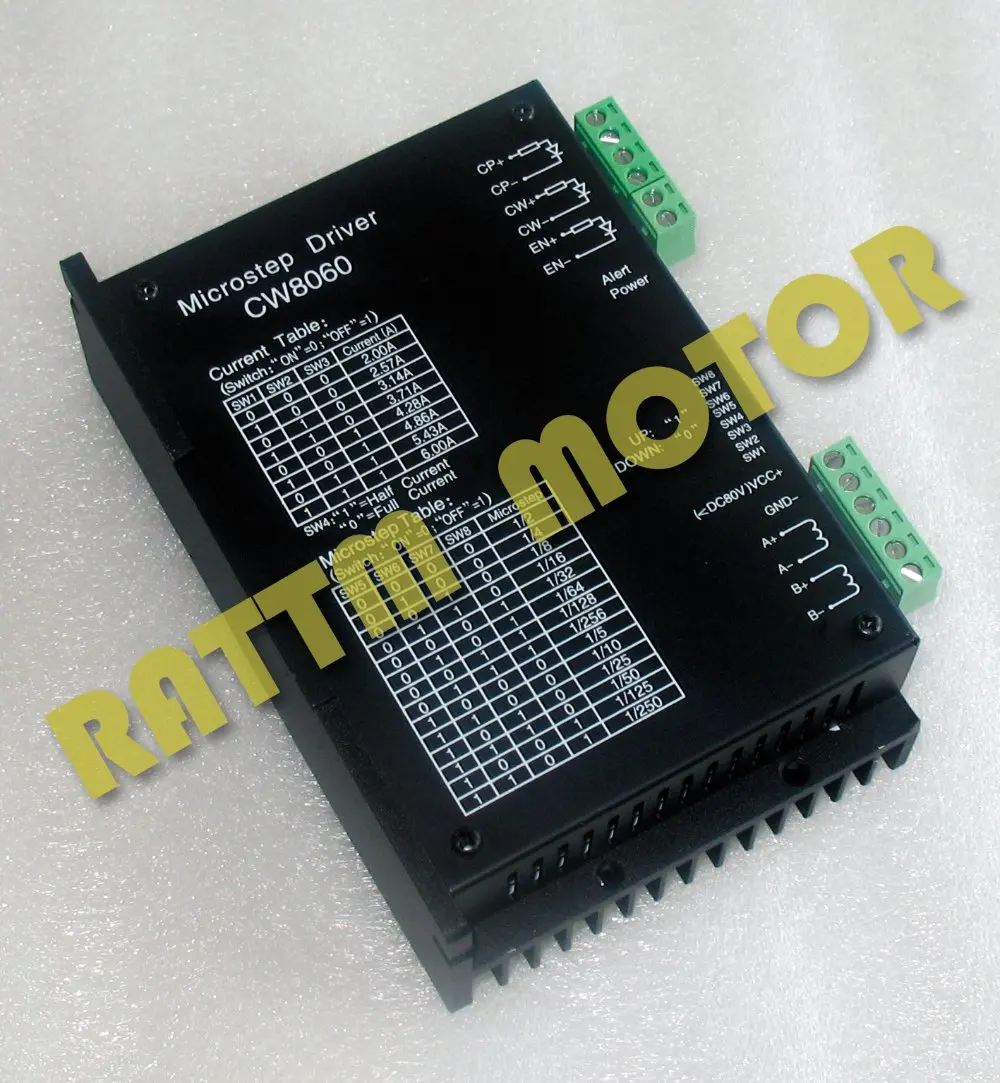

2. CW8060 высокий Драйвер шагового двигателя

Характеристики:

1. Входная мощность постоянного тока Тип: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6A

3.Mircostepping:1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;

                       1/5,1/10,1/25,1/50,1/125,1/250

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок

5. Максимальная частота пульса составляет 100 кГц.

6. Размеры: 147 мм x 97 мм x 30 мм

7. Вес:<500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

Порты ввода/вывода:

1.VCC +: постоянный ток мощность положительного полюса

Обратите внимание: Должна быть защищена от превышения 80 В,

Чтобы не повредить модуль

2.GND: Катод питания постоянного тока

3.A +, A-: шаговый двигатель с одной обмоткой

4.B +, B-: шаговый двигатель с другой обмоткой

5.CP +,CP -: шаговый импульсный вход + 5 В (эффективный восходящий край, длительность роста> 10US)

6.CW +,CW-: Входное направление шагового двигателя, уровень напряжения тронут, высокое к, низкое обратное

7. Отдых +, отдых-: без двигателя

Интерфейс смНужную картинку

Обратите внимание:

1, когда температура окружающей среды высокая или рабочий ток более 3 А, закрепите модуль на большой металлической оболочке, или используйте осевой вентилятор рассеивает тепло, чтобы модуль работал надежно в течение длительного времени.

2, половинный ток автоматически: если управляющая машина не отправляет сигнал в половину секунды, драйвер автоматически вводит половинчатое текущее состояние для экономии электроэнергии, фазовый ток обмотки электричества.

3, фаза неисправности защищена: когда Двухфазное электрическое оборудование подключено к драйверу, пользователи могут подключиться к фазе по ошибке, таким образом, повредит драйвер серьезно. Схема защиты находится в пределах этого драйвера, когда пользователи подключаются по ошибке, драйвер не будет поврежден, но электрическое оборудование работает нормально, встряхивание и выход небольшой. Пожалуйста, проверьте, является ли проводка электрического оборудования ошибкой.

Переключатель на выбор:("ON = 0,OFF = 1")

(1) микрошаговый выбор:

(2)В настоящее время выбора:

(3)Полный ток или половина тока на выбор:

SW4:0 = полный ток; 1 = половина тока

(4)Импульсный выбор:

Обычно настройка по умолчанию является одним импульсом.

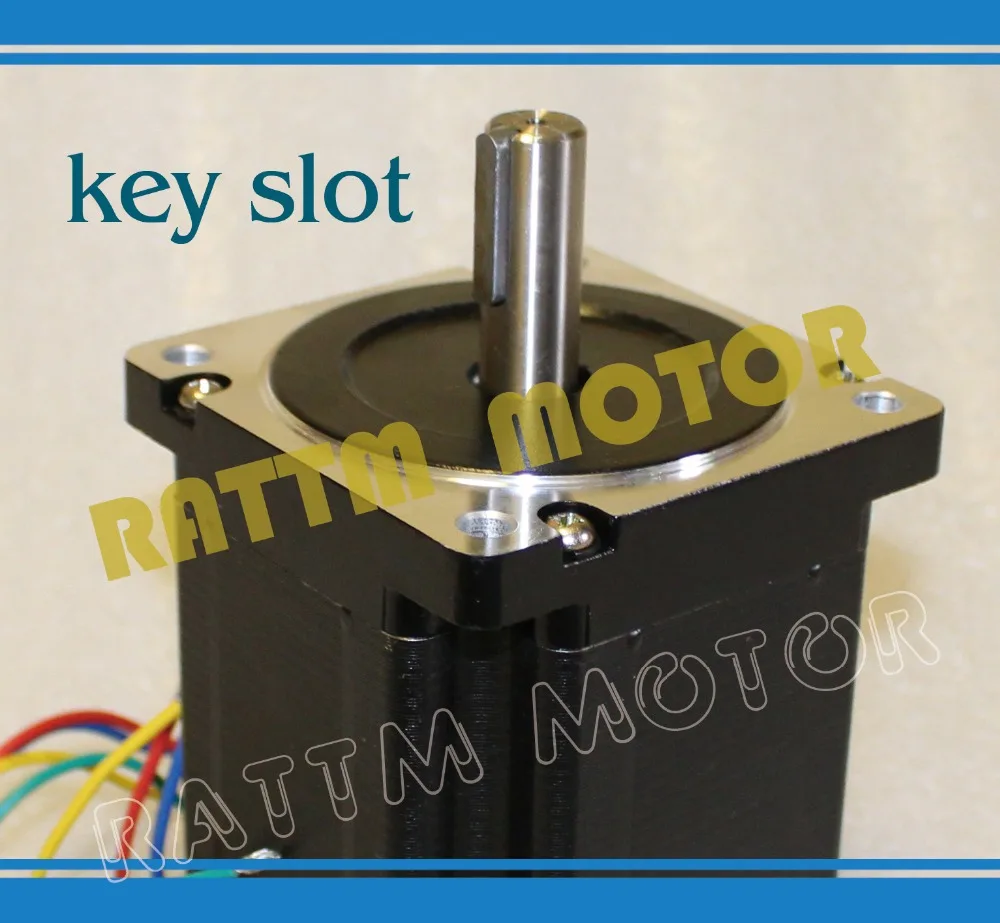

3. Шаговый двигатель

HВысокое качество NEMA34 шаговый двигатель:

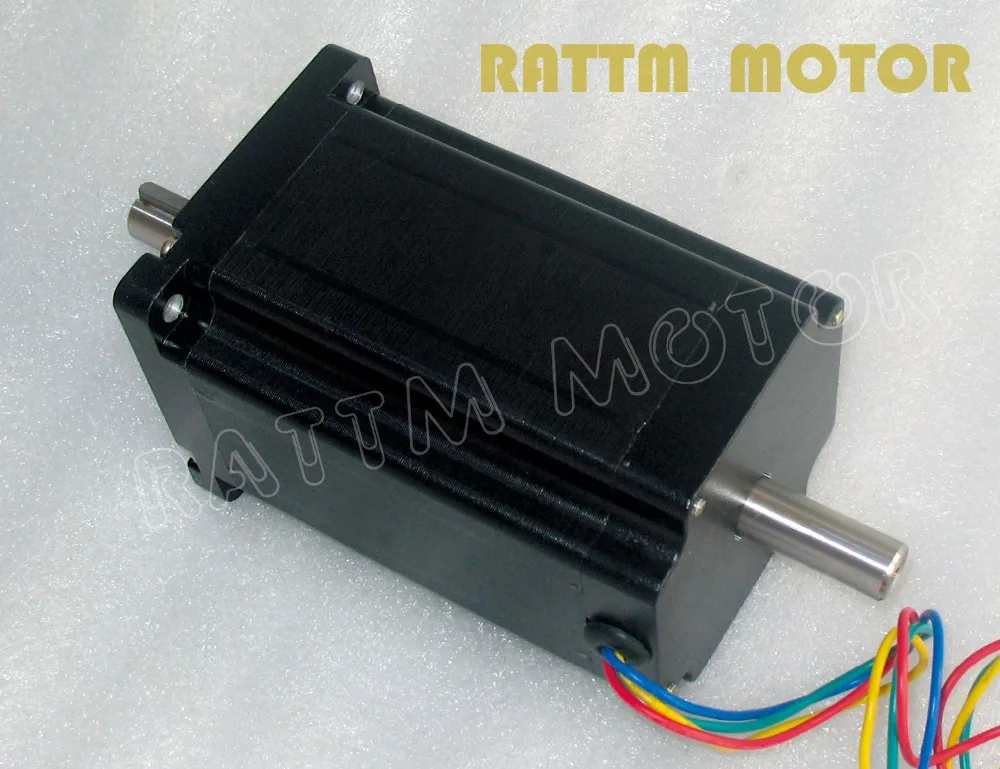

Техническое описание (34HS4802B, 5.0A,1230 oz-in или  850Ncm   Удерживающий крутящий момент, передний вал диаметром 14 мм и длиной 37 мм с гайкой; Задний вал диаметром 14 мм и длиной 37 мм круглый вал):

Рисунок:

Проводка:

Красный: A +

Зеленый Цвет:-

Желтый: B +

Синий: B

4. Импульсный источник питания

400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 70v/5.8A, однополюсный импульсный источник питания Выход импульсный источник питания.
