3 оси Nema23/34 425/1600 oz (двойной вал) чпу шаговый мотор + драйвер 4.5a 6a/50 В 80 В/256 microstep

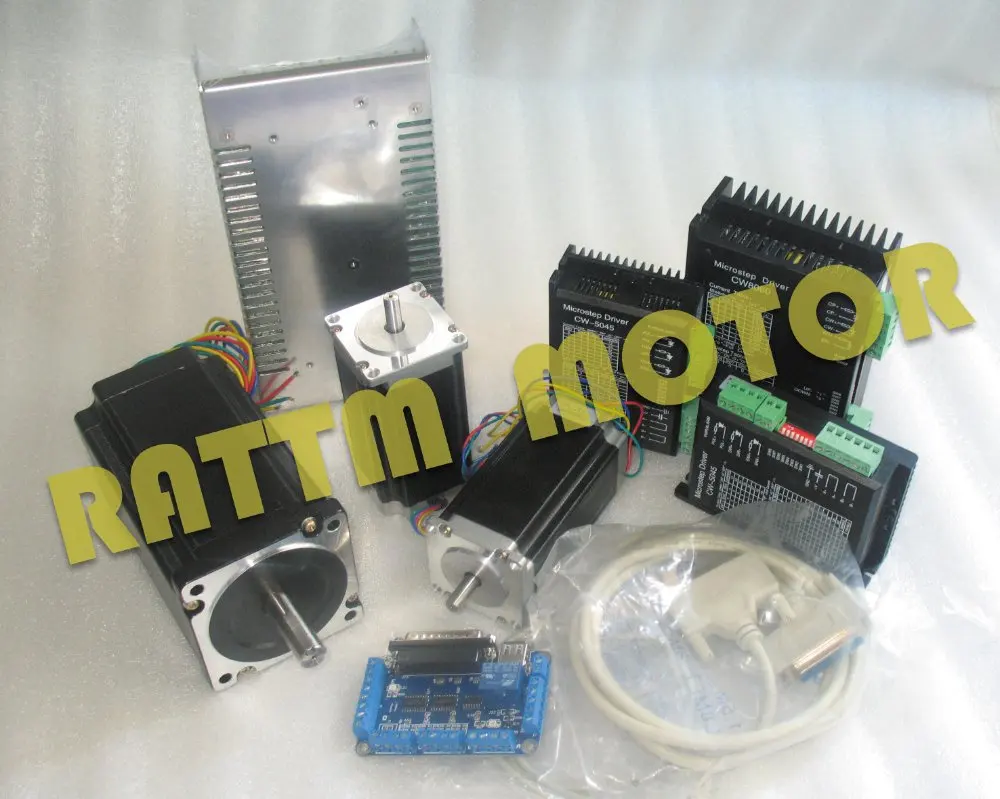

Вышивка Крестом Пакет включают:

• 2 X 23hs2430b шаговый двигатель(Двойной вал)

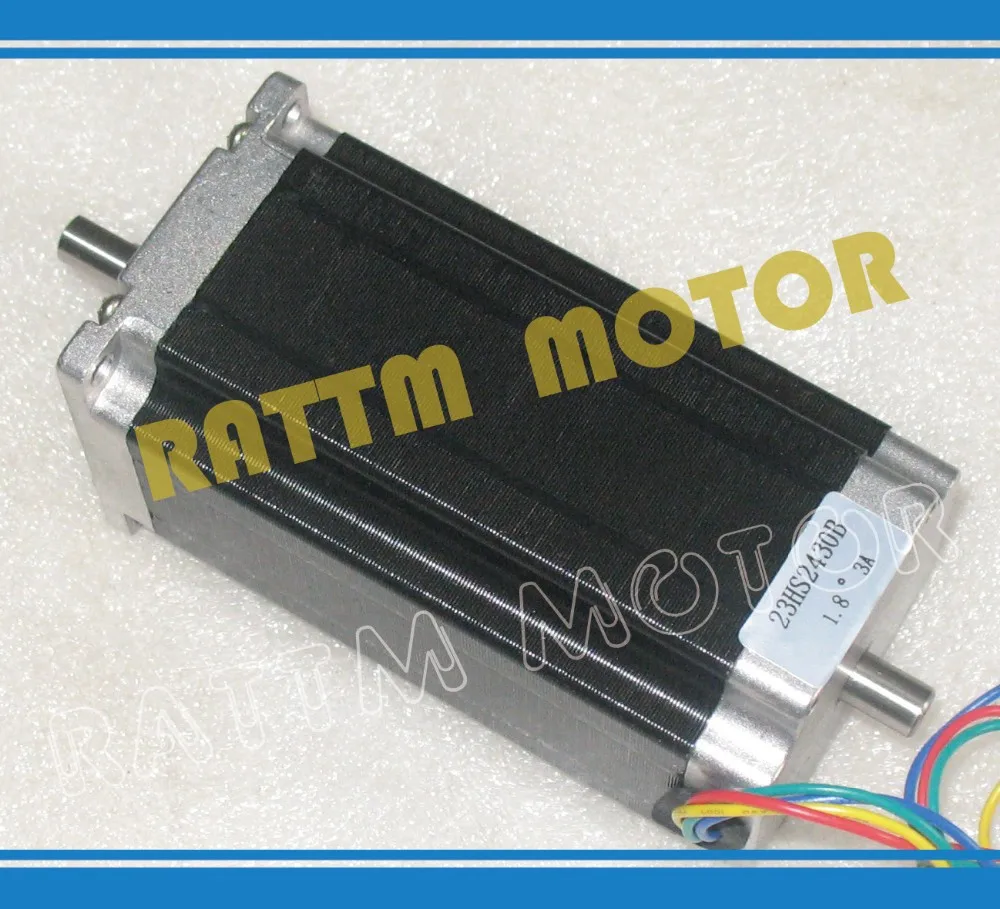

• 1 х 34hs5802b Степпер мотор(Двойной вал)
• 2 х CW5045 шаговый мотор-драйвер
• 1 х CW8060 шаговый мотор-драйвер
• 1 х 400 Вт 48 В коммутация питания
• 1 х 400 Вт 70 В коммутация питания
• 1 х 5 оси секционная плата Тип V5
• 1 х DB25 параллельный кабель
• 1 х USB кабель
• Английское руководство пользователя для секционной платы и шаговый мотор-драйвер отправят по электронной почте

3 оси для среднего размера маршрутизатор мельница плазменной или лазерной

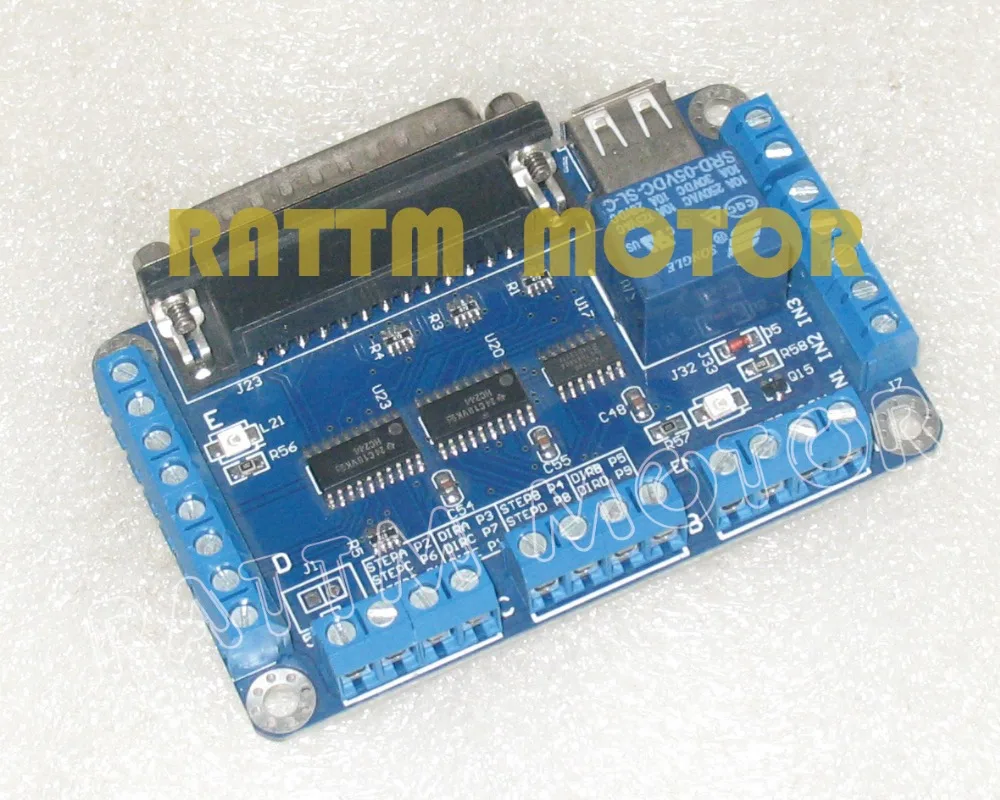

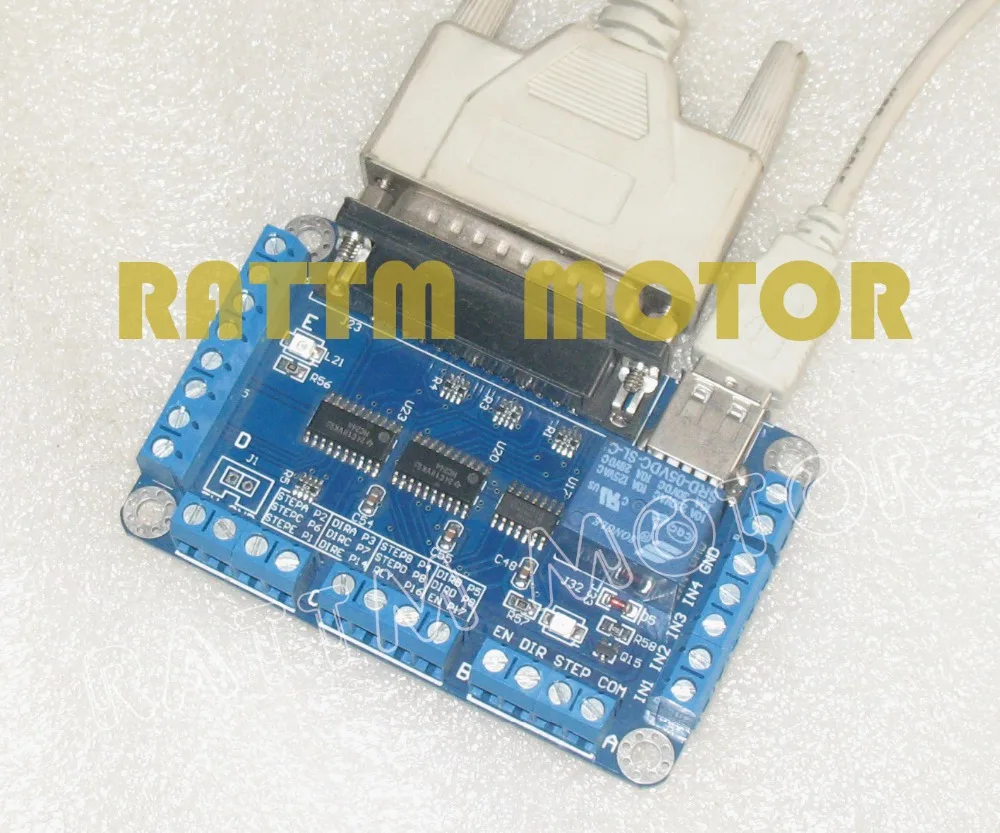

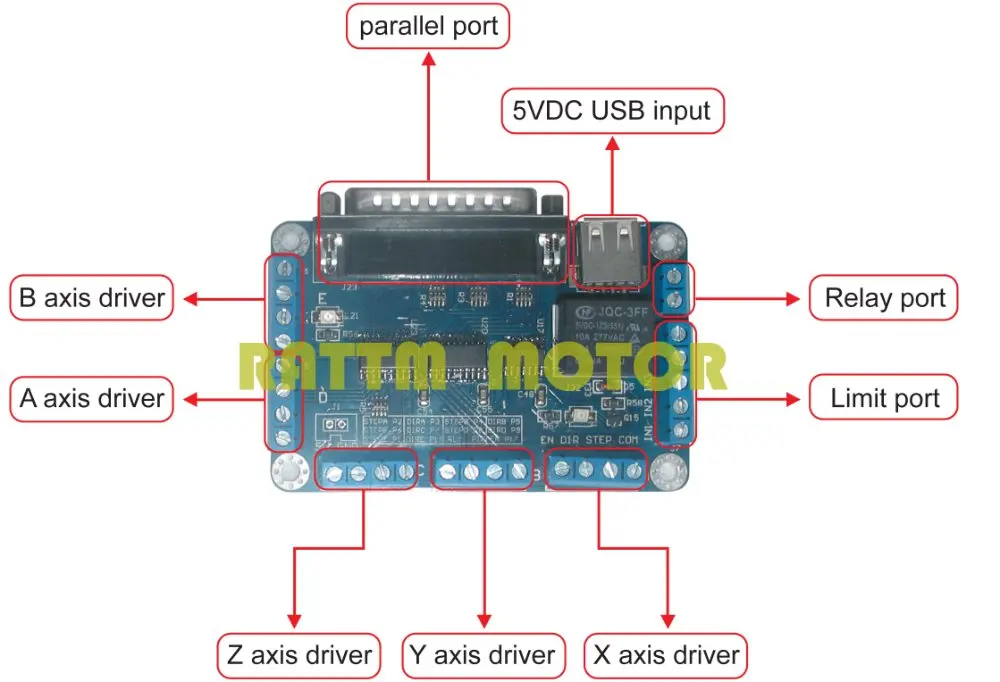

1. Секционная доска 5 оси

• Это может больше всего подключить драйвер 5 шт. и управлять мотором 5 шт.. В то же время
• Это с 4-проводным ограничительным коммутатором, чтобы гарантировать наше движение safty
• Он с релейным портом на contro шпиндель с ЧПУ
• Рабочее напряжение-5В DC и поддержка с Mach3, EMC2, KCAM4 Software
• Размер: 9 х 5.7 см

2. cw5045 высокий микростеп Степпер мотор водителя

• Тип постоянного тока: 24В ~ 50В DC
• Выходной ток: 1.3a-4.5a
• Mircostep: 1 (1.8 °) 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256;
• 1/5, 1/10, 1/25, 1/50, 1/125, 1/250
• Защита формы: сверхподогреваемая защита, блокировка Автоматическая половина тока, Ошибка подключения защиты
• Рабочая среда: temperature-15-40deg влажность <90%
• Он подходит для nema17-23 два и четыре фазы шаговых двигателей, чьи ток меньше 4.5а, он также может пригодиться для небольшой длины Nema34 два и четыре фазы шаговых моторов.

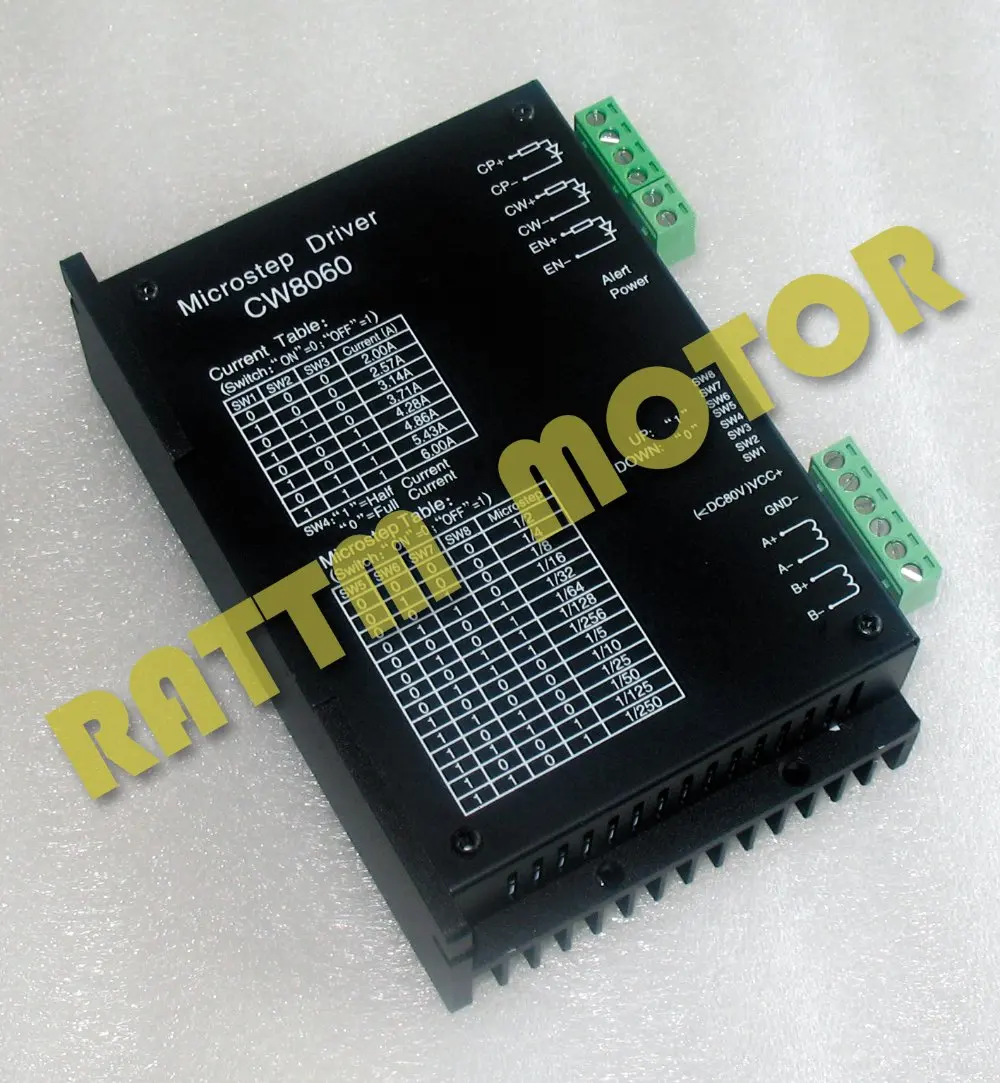

3. CW8060 высокий микростеп Степпер мотор водителя

Характеристики:

1. Источник питания постоянного тока: 24 В ~ 80 В

2. Выходной ток: 2 ~ 6А

3. mircostep: 1 (1.8deg), 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256;

1/5, 1/10, 1/25, 1/50, 1/125, 1/250

4. Защита формы: сверхподогреваемая защита, блокировка Автоматическая половина тока, Ошибка подключения защиты

5. Максимальная частота пульса составляет 100 кГц.

6. Размеры: 147 мм x 97 мм x 30 мм

7. Вес: <500 г.

8. Рабочая среда: температура-15 ~ 40град влажности <90%.

Порты ввода-вывода:

1. VCC +: DC позитивный Полюс

Примечание: Должен быть охранником от 80 В,

Чтобы не повредить модуль

2. GND: DC Power cathode

3. A +, A-: шаговый мотор с одной намоткой

4. b +, B-: шаговый мотор другой намотки

5. CP +, cp-: ступенчатый импульсный вход + 5 В (повышающий край эффективен, увеличенная продолжительность края> 10us)

6. CW +, CW-: направляющая, уровень напряжения трогал, повышен, высокий к, низкий обратный

7. Отдых +, отдых-: мотор бесплатно

Интерфейс см.На рисунке справа

Примечание:

1, при температуре окружающей среды-высокий или рабочий ток более 3A, починить модуль на большой металлической оболочке, или использовать вентилятор моста вентилятора рассеять тепло, чтобы сделать модуль запускать надежно долгое время.

2, половина тока автоматически: если машина управления не передает сигнал в пол секунды, драйвер вводит половину текущего состояния автоматически для экономии электроэнергии, фазовый ток намотки Эл.

3, фаза неисправности защищена: когда двухфазный электрический механизм связан с драйвером, пользователи имеют возможность подключить этот этап по ошибке, что привело бы к серьезному повреждению водителя. Защищающий канал находится в этом водителе, когда пользователи соединяются по ошибке, водитель не будет поврежден, но электромобиль работает аномально, встряхивать, и выход небольшой. пожалуйста, проверьте, является ли проводка электрических машин ошибкой.

Переключатель выбора:("На = 0, выключено = 1")

1) выбор микроступеней:

(2)Текущий выбор:

(3)Полный текущий или половину текущего выбора:

SW4: 0 = полный ток; 1 = пол тока

(4)Импульса выбор:

Обычно настройка по умолчанию является одиночным импульсом.

4. Шаговые двигатели

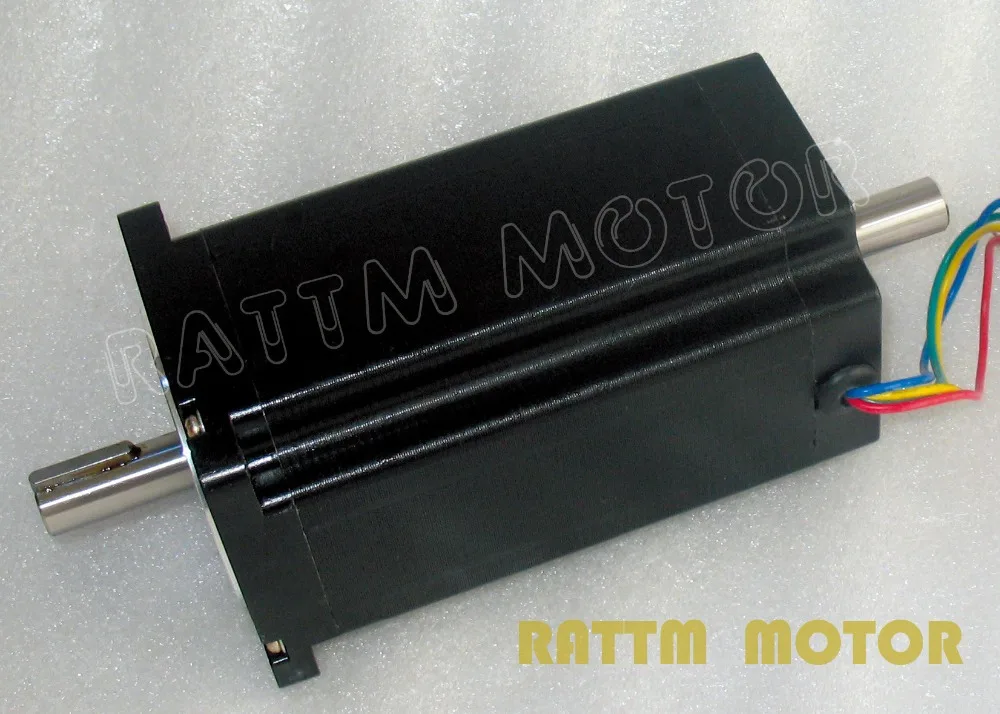

Высококачественный нема34 Степпер Мотор:

Лист данных (34hs5802, 5A, 1600 oz-In или 12кг. см с крутящим моментом, диаметром 14 мм и длиной 37 мм с кейслотом):

Рисунок:

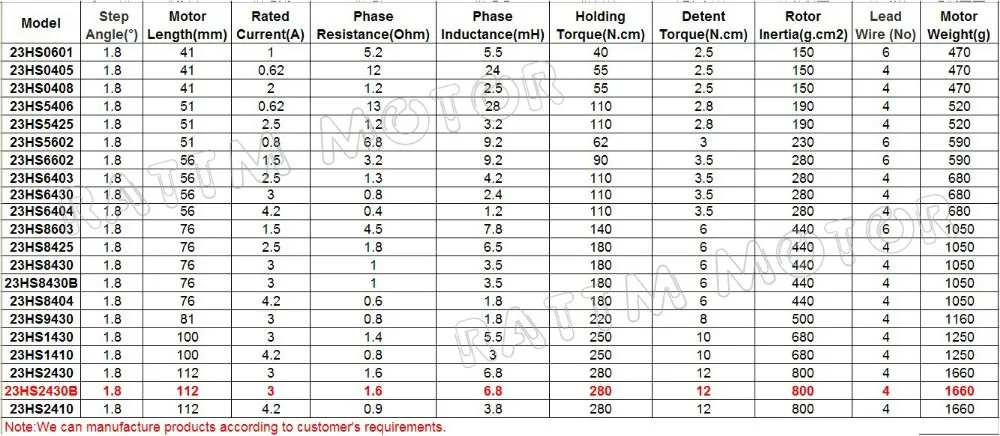

23HS2430 Шаговые двигатели:

Голенище:Двойной вал (передняя вал естьДиаметр 8 мм и длина 21 мм; задний вал диаметром 8 мм и 11 длина)

Проводка:

Красный: +

Зеленый:-

Желтый: b +

Синий: B-

4. Переключение блока питания

400 Вт, вход: 100-120vac или 200-240vac, 50/60Гц, выход: 48 В/8.3 А, одиночная Выходная коммутация питания.
