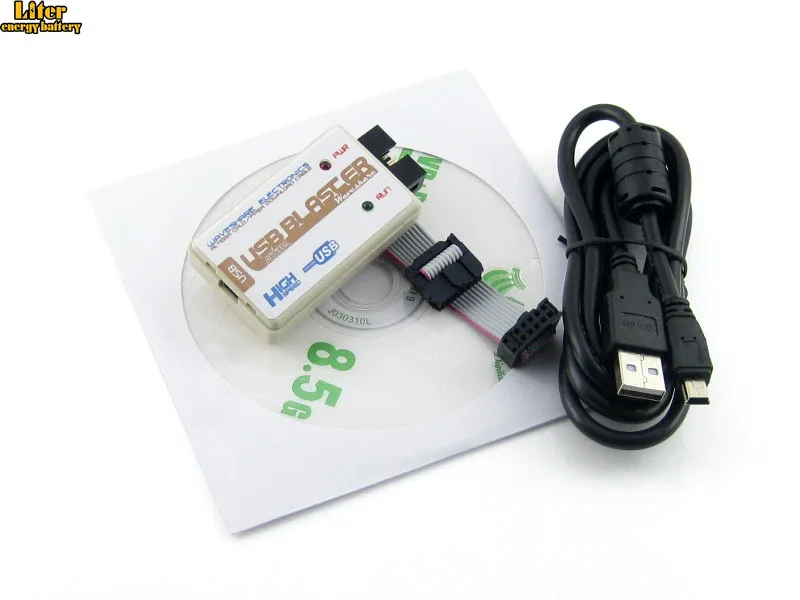

5 шт./лот USB Blaster V2 кабель для загрузки ALTERA FPGA CPLD программатор отладчик Altera Cyclone & MAX
ST оригинальный MB997D STM32F4DISCOVERY совместимый STM32F407G-DISC1 32-битный ARM Cortex-M4F 1 Мб Flash192 КБ RAM
HDMI VGA AV USB аудио ТВ плате контроллера + 40 P LVDS кабель пульт дистанционного Динамик
Датчик цвета TCS230 TCS3200 датчик распознавания модуль детектора постоянного тока 3-5 В
Игровая консоль/Игровая приставка для Raspberry Pi A +/B +/2B/3B/3B + экран IPS 3 5 дюйма рамка
Компьютерный модуль Raspberry Pi 3 содержит кишки для 4 ГБ eMMC Flash 1 2 ГГц четырехъядерный
BeagleBone черный/BB Черный Embest Rev.C TI AM335x процессор ARM 1 ГГц eMMC Flash ЖК-интерфейс |
WS Development Tool Store
Магазина WS Development Tool Store работает с 22.06.2011. его рейтинг составлет 92.31 баллов из 100. В избранное добавили 3228 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1298 наименований товаров, успешно доставлено 4902 заказов. 156 покупателей оставили отзывы о продавце.
Характеристики
Плата Waveshare STM32 Core103V STM32F103VET6 STM32F103 ARM Cortex-M3 макетная основная плата с полными
История изменения цены
*Текущая стоимость 7 796,49 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 9277.40 руб. | 9741.1 руб. | 9509 руб. |
| Feb-18-2026 | 9199.33 руб. | 9659.81 руб. | 9429 руб. |
| Jan-18-2026 | 7718.78 руб. | 8104.44 руб. | 7911 руб. |
| Dec-18-2025 | 9043.2 руб. | 9495.88 руб. | 9269 руб. |
| Nov-18-2025 | 7874.36 руб. | 8268.29 руб. | 8071 руб. |
| Oct-18-2025 | 8887.18 руб. | 9331.53 руб. | 9109 руб. |
| Sep-18-2025 | 8809.86 руб. | 9249.39 руб. | 9029 руб. |
| Aug-18-2025 | 8732.91 руб. | 9169.89 руб. | 8950.5 руб. |
| Jul-18-2025 | 8654.32 руб. | 9087.44 руб. | 8870.5 руб. |
Описание товара

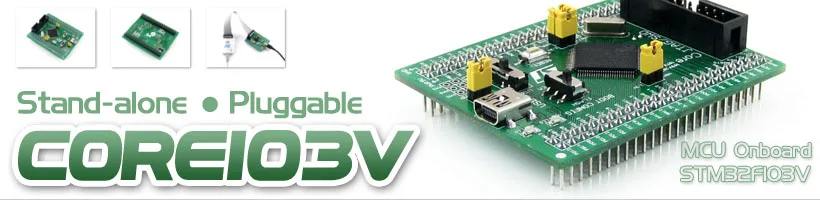

STM32 плата Core103V STM32F103VET6 STM32F103 ARM Cortex-M3 STM32 основная плата для разработки с полным IO Expanders Бесплатная доставка
STM32 маленькая плата с MCU STM32F103VET6, полный IO расширитель, JTAG/SWD интерфейс отладки
Обзор
Core103V-это небольшая плата для разработки STM32, которая имеетSTM32F103VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.
В качестве минимальной готовой к запуску системы Core103V интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, цепь часов, выбор режима загрузки и так далее.
Кроме того, штырьковые заголовки на задней стороне позволяют подключать Core103V к вашей плате приложений и выполнять роль основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.
What's On Board
-
STM32F103VET6:Высокая производительность STM32 MCU, который характеристики:
- Ядро:Cortex-M3 32-разрядный процессор RISC
- Рабочая частота:72 МГц, 1,25 DMIPS/МГц
- Рабочее напряжение:2-3,6 V
- Комплект поставки:LQFP100
- Ввода/вывода:80
- Память:512kB Flash, 64kB RAM
-
MCU интерфейсы связи:
- 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
- AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
- Отладки/программирования:Поддерживает интерфейсы JTAG/SWD (последовательный Провод Отладки), поддерживает IAP
- AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения
- Импульсный источник питания,Питание от 5Vin или USB подключения
- Выбор режима загрузки,Для настройки BOOT0 pin-код
- Выбор режима загрузки (на нижней стороне),Для настройки BOOT1 pin-код
- Индикатор питания
- VBUS LED
- Кнопка сброса
- 8 м Кварцевый резонатор
- 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
- Интерфейс JTAG/SWD:Для отладки/программирования
- Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
- Расширитель IO (включая VCC/GND),Все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
- 5Vin выносной,5 в вход источника питания
-
Usb-включения, джемпер
- Короткий Джемпер для включения функции USB
- Откройте перемычку для отключения, а также не Занимайте порт ввода/вывода
-
VBAT Перемычка выбора
- Короткий Джемпер для использования системы питания
- Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
-
VREF Перемычка выбора
- Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
- Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку
Фото
Примечание:
Core103V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.
JTAG
На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно
Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок
Развития ресурсы
Core103V STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:
- Сопутствующее программное обеспечение (KEIL и т. д.)
- Примеры в C
- Схема (PDF)
- Разработка документов

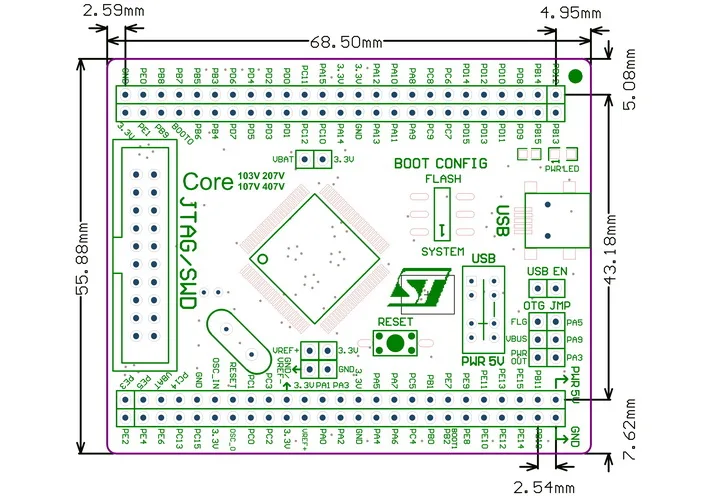

Размеры
В комплект входит:
Вес упаковки:0,102 кг
- Core103V макетная плата x 1
- Кабель USB типа A-Mini-B x 1
- CD-диск с программным обеспечением-1 шт.
