STM32 Cortex-M0 макетная плата STM32F051R8T6 для STM32F0DISCOVERY Kit + 2,2 дюйма 320x240 сенсорный ЖК + 9 модулей = Open32F0-D упаковка B

Плата разработки STM32 предназначена для официального инструмента ST STM32F0DISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

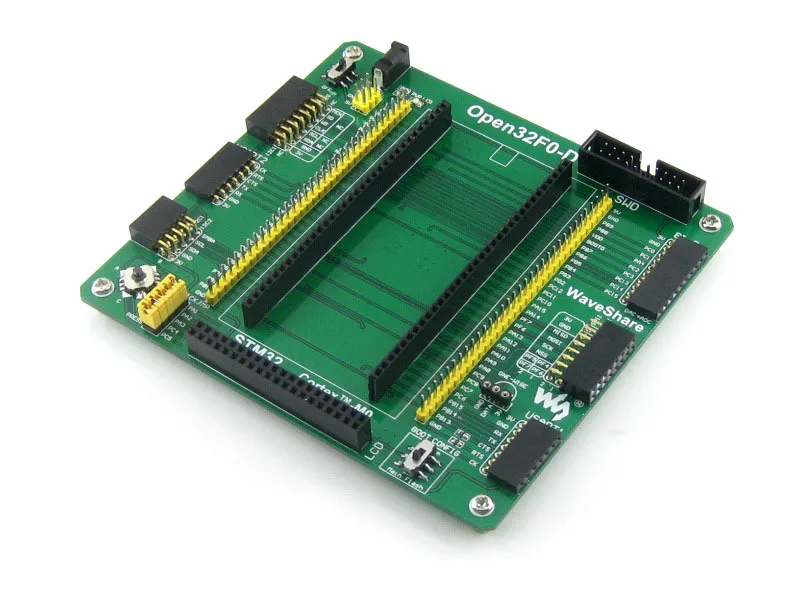

Open32F0-D Является STM32 макетной платой, предназначенной для официального инструмента ST STM32F0DISCOVERY, Который показывает STM32F051R8T6 Микроконтроллер на борту.

 Open32F0-D Поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F0.

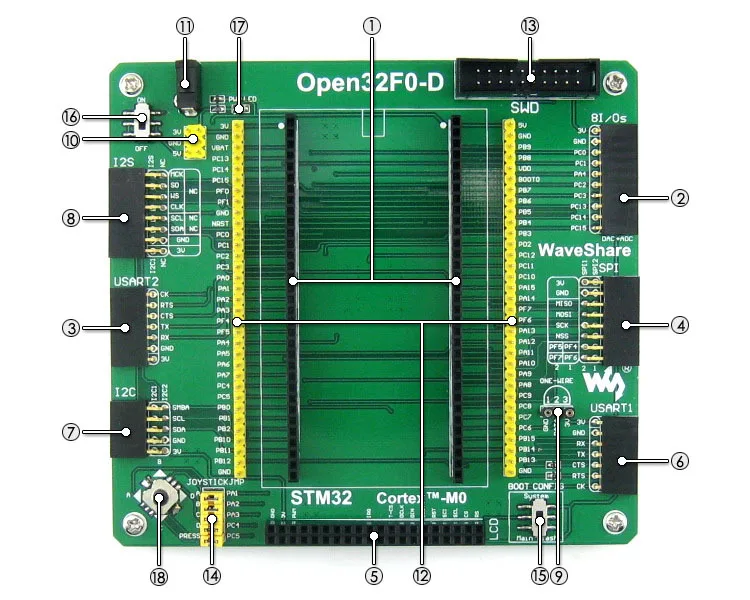

Что на материнском доске



1.STM32F0DISCOVERY розетка: Для легкого подключения STM32F0DISCOVERY
2.Интерфейс 8I/Os + DAC + ADC: Для подключения аксессуаров, таких как кнопки, двигатели, AD/DA Модуль и т. Д.
3.Интерфейс USART2: Легко подключается к RS232, RS485, USB к 232 и т. Д.

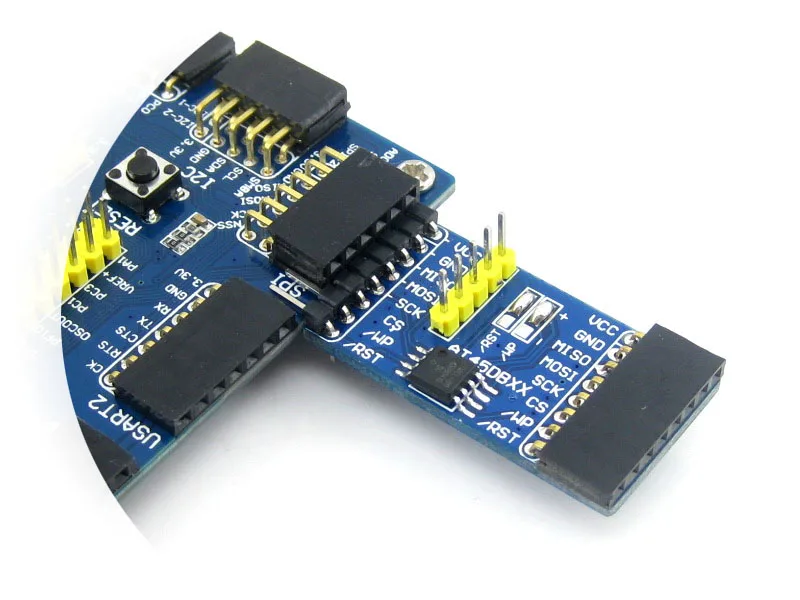

4.Интерфейс SPI1/SPI2: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
5. Разъем ЖК-дисплея: Для подключения сенсорного ЖК-экрана
6.Интерфейс USART1: Легко подключается к RS232, RS485, USB к 232 и т. Д.
7.Интерфейс I2C1/I2C2: Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.

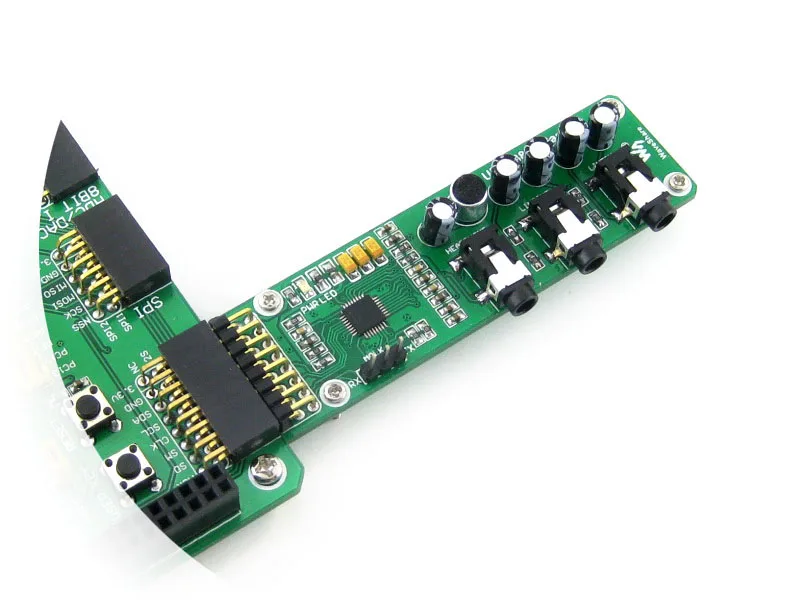

8.I2S/I2C1 интерфейс: Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
9.Однопроводный интерфейс: Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
10.5 В/3,3 В вход/выход питания: Обычно используется как выходная мощность, а также общая заземление с другой платой пользователя
11.5 V DC jack
12.MCU контактный разъем: Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
13.Интерфейс SWD: Для отладки/программирования
14.Перемычка для джойстика
* Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера
* Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
15.Переключатель режима загрузки: Для настройки бут0 pin
16.Выключатель питания
17.Индикатор питания
18.Джойстик: Пять позиций


Что на STM32F0DISCOVERY

1. Микроконтроллер STM32F051R8T6 с флэш-памятью 64 Кб, ОЗУ 8 КБ в упаковке LQFP64
2. Встроенный ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
3. Питание платы: через usb-шину или от внешнего напряжения питания 5 В
4. Внешний источник питания: 3 в и 5 В
5. Четыре светодиода:
LD1 (красный) для включения питания 3,3 В
LD2 (красный/зеленый) для USB связи
LD3 (зеленый) для выхода PC9
LD4 (синий) для выхода PC8
6. Две кнопки (пользователь и сброс)
7. Удлинитель для всех LQFP64 I/Os для быстрого подключения к макетной плате и легкого зондирования
8. Предоставляется дополнительная плата, которая может быть подключена к удлинительному соединителю для еще более легкого прототипирования и зондирования

Фотографии

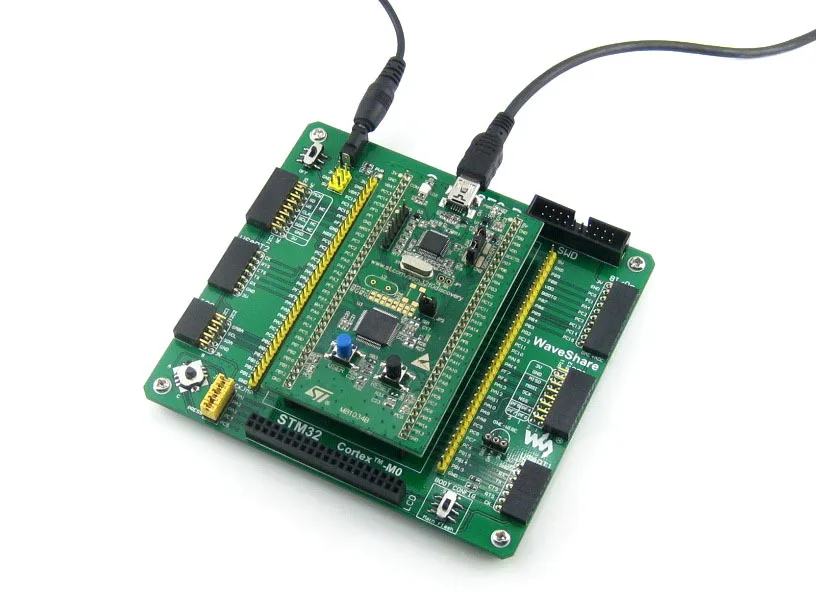

(Простое расширение, вы можете добавить дополнительные доски, как вам нравится!)

Примечание: STM32F0DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

Интерфейс SWD


На рисунке ниже показана надпись интерфейса SWD


Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:
1. Сопутствующее программное обеспечение (Киль и т. д.);

2. Демонстрационный код (примеры в C, μC/OS-II);

3. Схема (PDF);

4. STM32 документы по разработке (техническое описание и т. Д.);

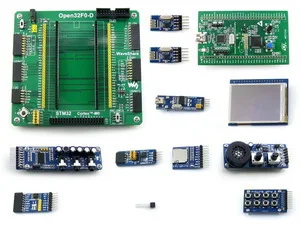

Open32F0-D упаковка B содержит

В комплект входят «стандартная упаковка» и «вспомогательные доски».


       Стандартная упаковка                                        Вспомогательные доски

1.Open32F0-D Макетная плата x 1 1. STM32F0DISCOVERY x 1

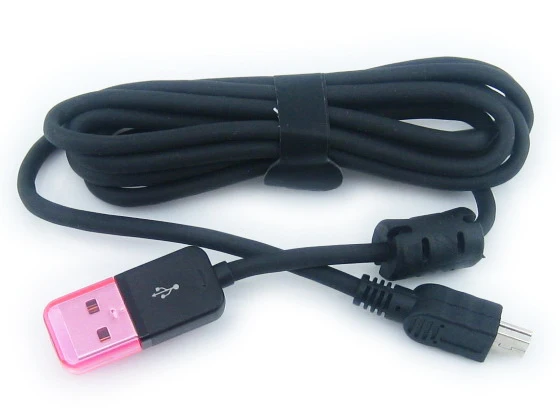

2. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 222 дюйма 320x240 сенсорный ЖК-дисплей (A) x 1

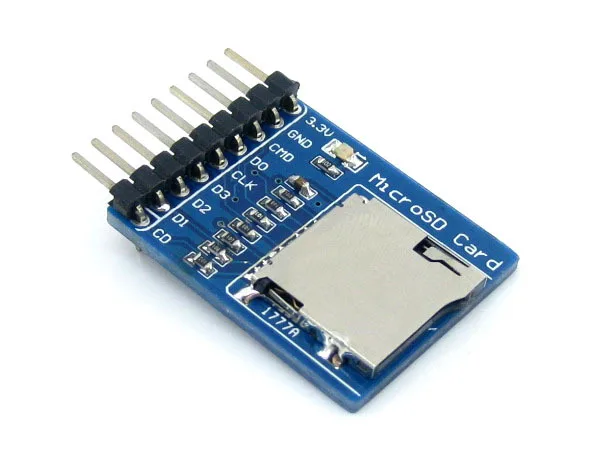

3. 4-контактный провод x 2 3. Плата для хранения Micro SD x 1

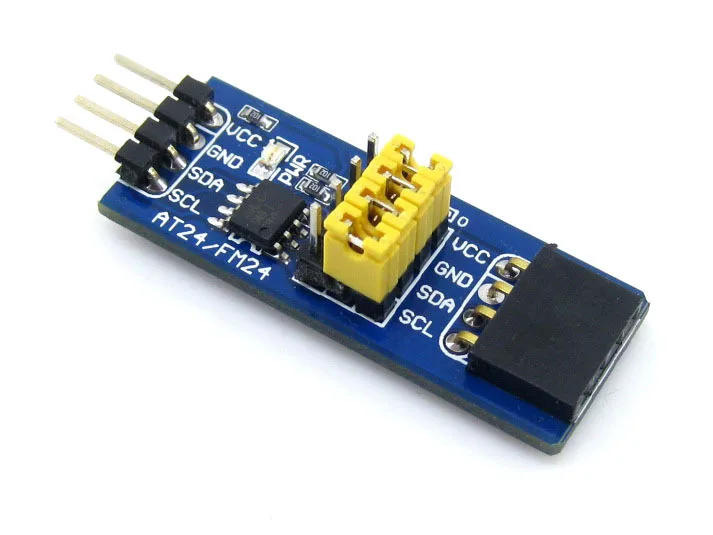

4. 2-контактный провод x 2 4. FM24CLXX FRAM Board x 1

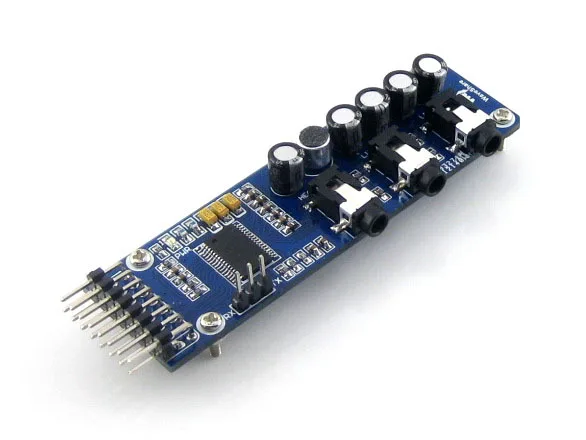

5. Кабель питания USB x 1 5. Плата UDA1380 x 1

6. Руководство пользователя CD x 1 6. NRF24L01 RF Board (B) 2pcx1
7. Аналоговая тестовая плата x 1

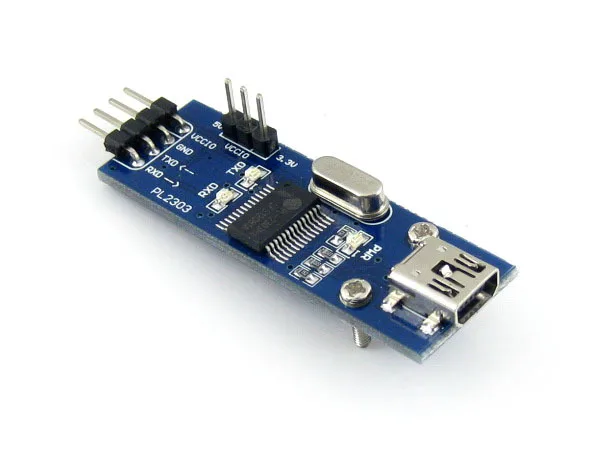

8. 1PL2303 USB UART Board (mini) x 1

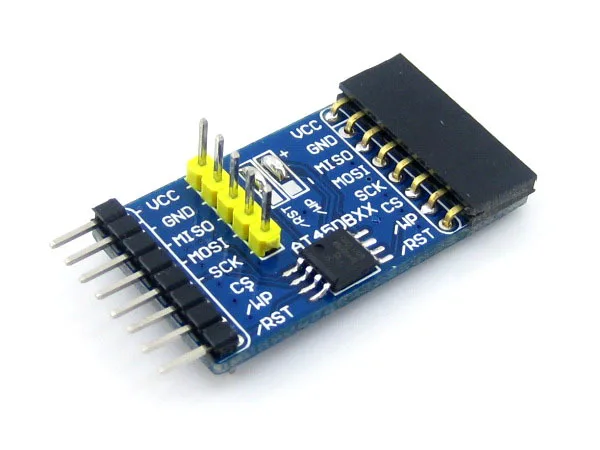

9. AT45DBXX DataFlash плата x 1

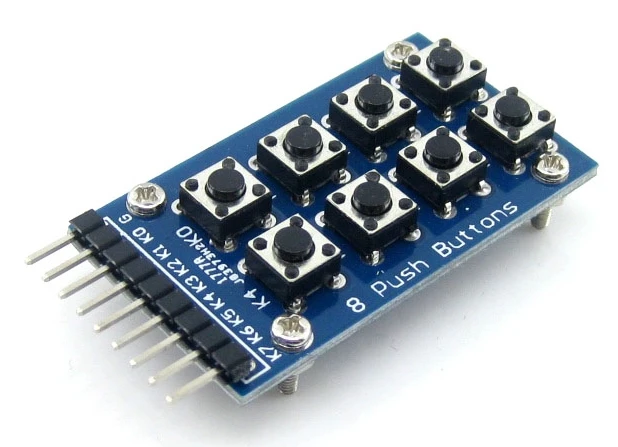

10. 8 кнопок x 1
11. DS18B20 x 1
