4 оси 48 В 4.5A чпу шаговый комплект TB6600 Драйвер шагового двигателя с 5 осевым

4 оси 48 В 4.5A чпу шаговый комплект TB6600 Драйвер шагового двигателя с 5 осевым

Посылка включает в себя:

• 4 шагового двигателя TB6600
• 1 х 5 осевая Интерфейс коммутационная плата V5 типа
• 1 х параллельный кабель
• USB кабель (1 шт.);
• Руководство пользователя на английском языке будет отправлено по электронной почте.

3 осиДля фрезерного станка среднего размера Plasma или Laser

1. 5 осевая секционная плата

• В большинстве случаев можно подключить драйвер 5 шт. и управлять двигателем 5 шт. одновременно
• Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения
• Это с релейным портом для сжатия шпинделя с ЧПУ
• Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4
• Размеры: 9x5.7cm

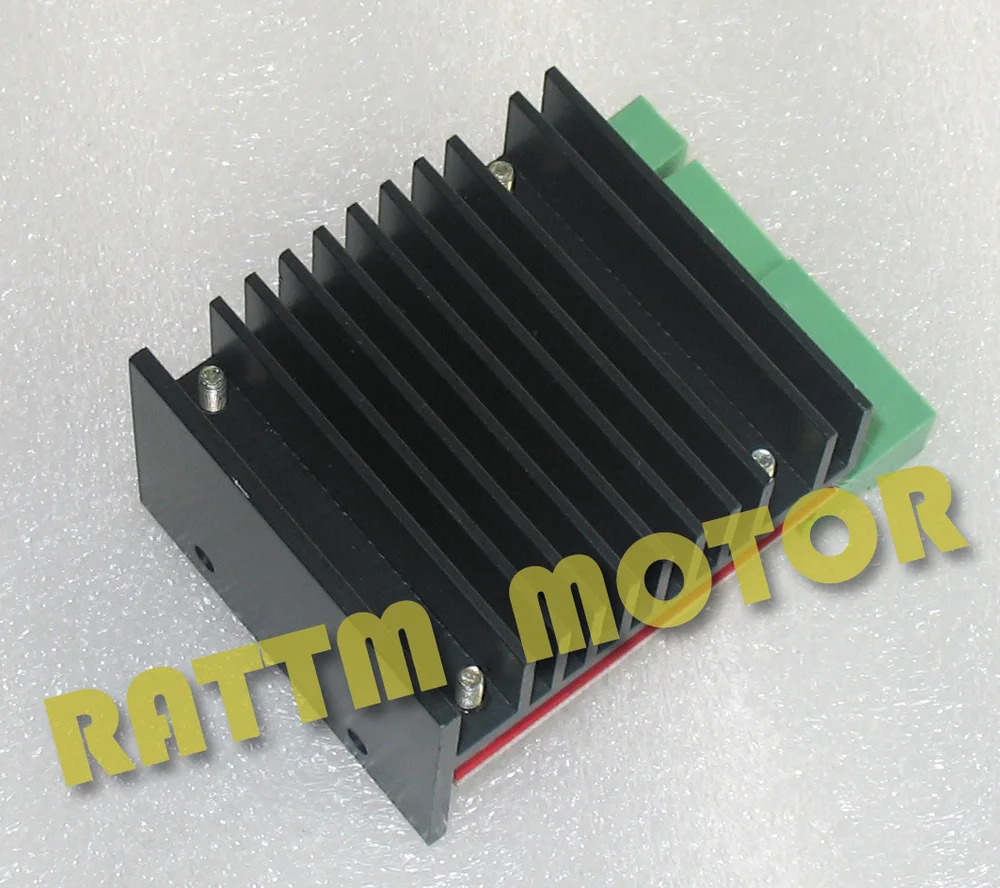

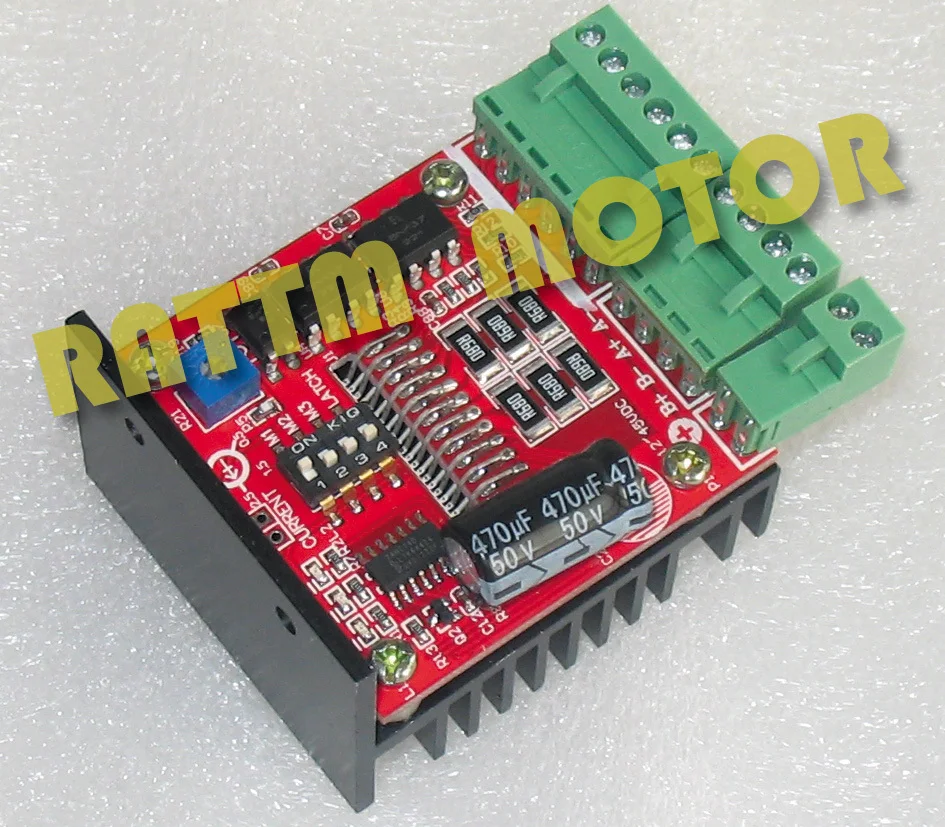

2. TB6600 высокий Драйвер шагового двигателя

• Тип входного напряжения постоянного тока: 12 В ~ 48 В постоянного тока
• Выходной ток: плавная регулировка 0.7A-4.5A
• Mircostepping:1(1.8deg),1/1,1/2,1/4,1/8,1/16

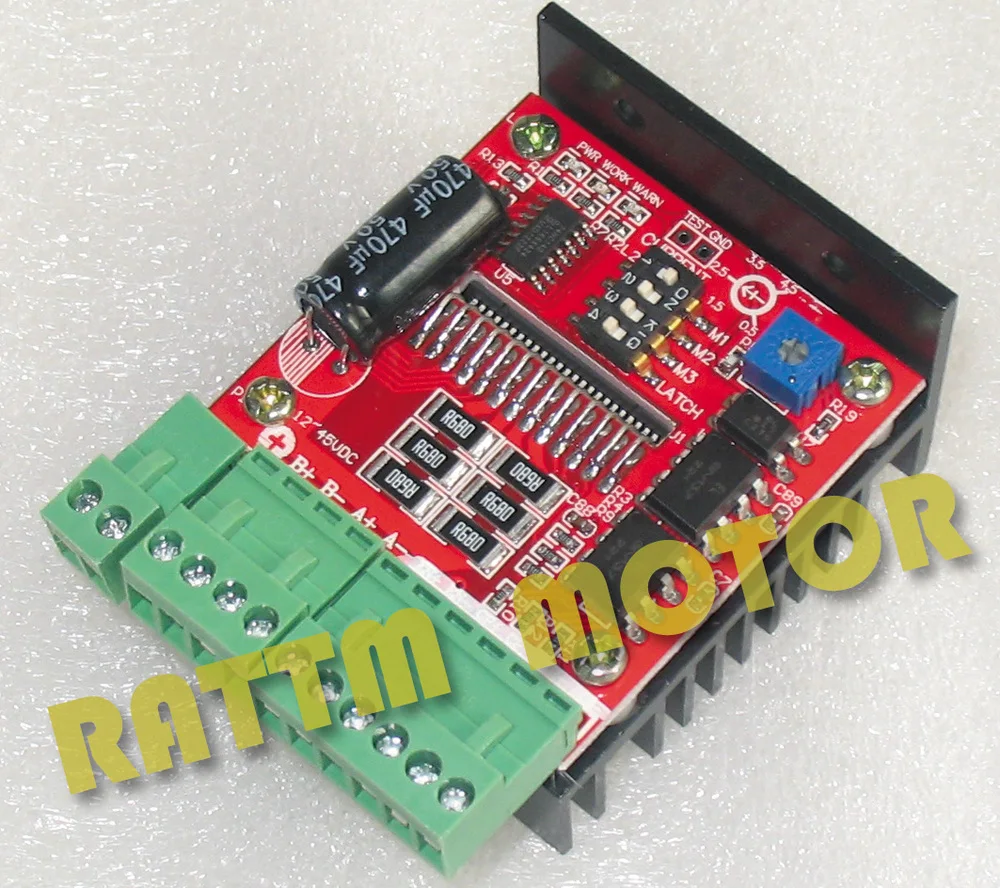

1. Как показано выше, интерфейс ввода питания abovePOWERIN, как показано выше, отрицательный ультра-правый является положительным, ~ 50 В Входное напряжение 12.

2. Шаг DIRVER порт является шаговый интерфейс двигателя, слева направо определение A является B +, B -, A +, A-

3. Порт CTR-входной интерфейс управления, слева направо в свою очередь определение-DIR -, DIR +, шаг-, шаг +, EN +

4. Мод SW является переключателем режимов работы, как показано на рисунке, сверху вниз одного определения является M1, M2, M3, защелка, которые контролируют драйвер пробой выбора и режим сброса ошибок

Внимание: Как показано на рис. 3, переключатель на левый циферблат выключен, переключатель на правый

Защелка: вкл: автоматический режим восстановления, ВЫКЛ: ручной режим восстановления.

5. Сейчас у нас Управление током потенциометр, TB6600T1 панель текущие параметры трафаретная печать ошибка, на самом деле должно быть по часовой стрелке для уменьшения минимального до 0,5 A, против часовой стрелки увеличивается по максимуму 4,5 A.

• Форма защиты: защита от перегрева, защита от перенапряжения/перегрузки по току, автоматическая блокировка полутока
• Рабочая среда: Temperature-15-40deg влажность <90%
• Он подходит для NEMA17-23 двух и четырех фазных шаговых двигателей, ток которых меньше 4,5a, он также подходит для небольших шаговых двигателей NEMA34 с двумя и четырьмя фазами.

Применение Обратите внимание:

1. Чтобы избежать использования в нефтяном загрязнении, пыли и коррозионной газовой среде.
2. Чтобы положить его в место с хорошей вентиляцией.
3. Пожалуйста, обратите внимание на соединение с правильной мощностью (+ и-), чтобы избежать поломки драйвера.
4. Пожалуйста, проверьте его, когда подтвердите правильность подключения.
