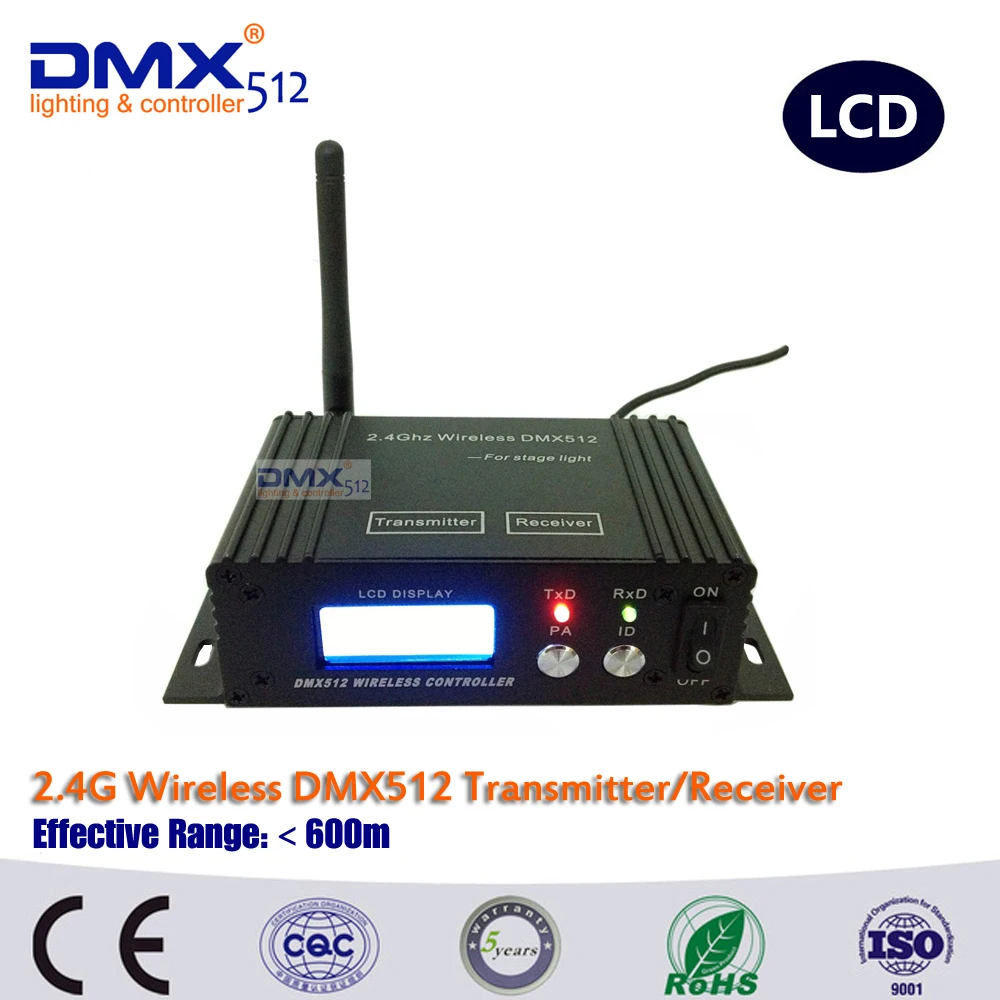

3 шт. ЖК дисплей Беспроводной DMX приемник и передатчик беспроводной по протоколу

2,4G DMX беспроводной приемник/передатчик

DMX512 беспроводной ресивер/трансмиттер трансмимрует стандартные макетные данные DMX512 (генерируемые с помощью консоли) беспроводным способом. Нет задержки во времени при передаче данных сигнала, данные сигнала в реальном времени и надежно. Эта продукция имеет частоту 2,4G ISM. Hign эффективный GFSK модулятор, Коммуникационный дизайн; 126 каналов прыжки частоты Автоматически, hign анти-помех способность.

Характеристики:

1. Модель продукта: 2,4G DMX512 беспроводной приемник/передатчик

2. 2X8 бит ЖК-дисплей для отображения рабочих условий и параметров

3. 4 класса Выходная мощность для опции.

4. 126 каналов, частота прыжков, самоперемещение, самостоятельное перемещение к опции, без помех, частота секции, обеспечение связи надежна.

5. 16 групп идентификационного кодирования для настройки, используйте r можно использовать 16 групп индивидуальной беспроводной сети без каких-либо помех друг другу в том же месте.

6. Входное напряжение: 9-12VDC 300MA мин

7. Расстояние связи: 400 м (видимое расстояние)

8. Рабочая частота: 2,4G ISM,126 каналов

9. Максимальная скорость передачи: 20dBm

10. Чувствительный Прием: -94dBm

11. DMX одиночный терминал: 3-контактный штекер-гнездо

12. Размер: 75X147X43 мм

13. Вес нетто: 360 г

Описание дисплея:

Эскиз:

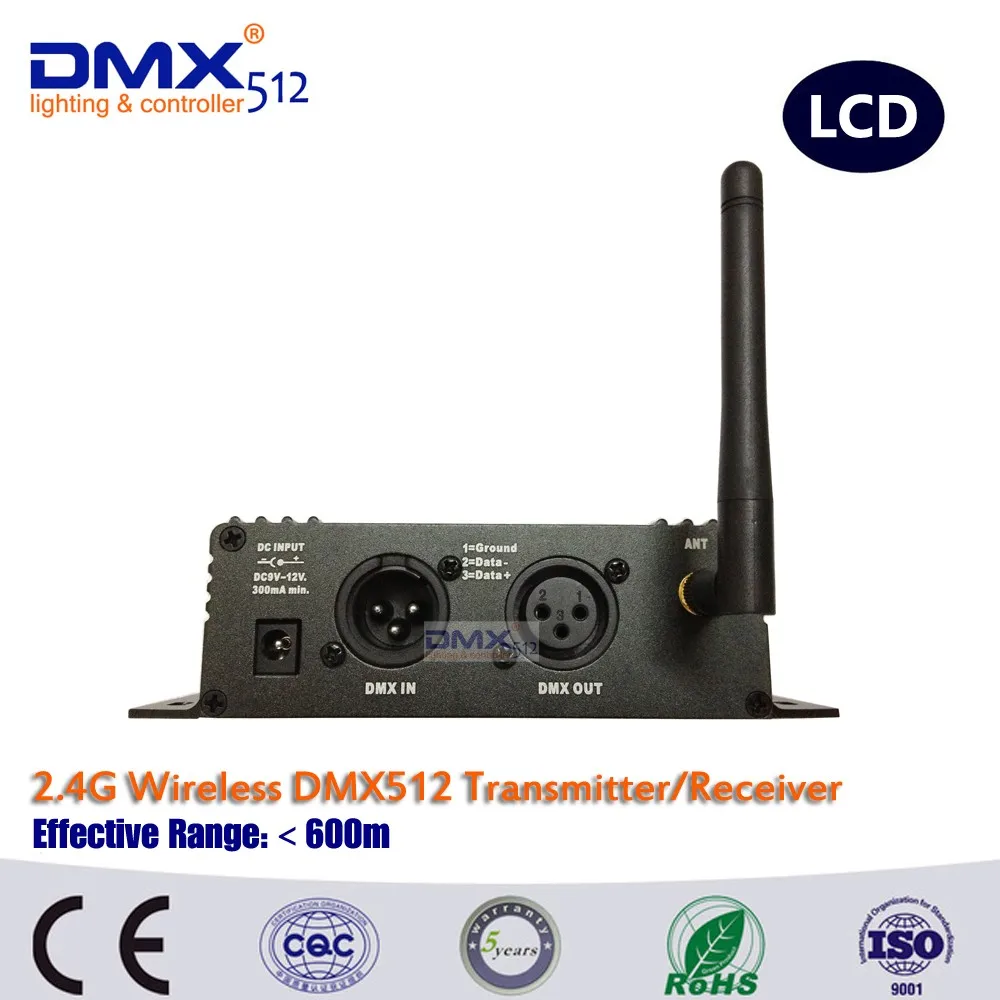

(1.) разъем SMA антенны

(2.) Входная розетка постоянного тока

(3.) DMX сигнальный индикатор светильник

(4.) Беспроводной Дистанционный Индикатор светильник: Получение сигнала (красный), излучение сигнала (зеленый)

(5.) Dip Switch 1, code No.1-No.4 для настройки Адреса подключения для контроллера получения сигнала, когда подключено более 2 шт. (доступна настройка в реальном времени)

(6.) dip Switch 2, код No.1-No.5 предназначены для настройки выбора рабочей частоты, No.6-это переключатель ВКЛ-ВЫКЛ получения сигнала и излучения сигнала (вкл для излучения сигнала, ВЫКЛ для получения сигнала, сброс необходимо сначала отключить питание) (в режиме реального времени Настройка доступна)

Инструкция по эксплуатации:

(1.) когда вы принимаете его, чтобы быть регулятор спектра излучения сигнала, светильник индикатора сигнала DMX (4) зеленый. Регулятор спектра излучения сигнала получит сигнал от консоли DMX и издаст его. Если светодиодный светильник (4) мигает, он работает на излучение.

(2.) когда вы принимаете его в качестве единственного контроллера квитанции, светильник индикатора сигнала DMX (4) красный. Контроллер получения сигнала получит сигнал от регулятор спектра излучения сигнала и преобразует его в сигнал DMX для управления прибором. Если светодиодный светильник (4) мигает, он работает для получения. Если индикатор мигает нерегулярно или без вспышки, вам нужно отрегулировать антенный Ангел или сократить пространство между собой. Когда вы устанавливаете онлайн, красный светильник будет мигать один раз, если сигнал будет гореть, он будет мигать; Если нет сигнала, он будет выключен. Более короткое расстояние, чем быстрее мигает светильник.

(3.) когда беспроводной контроллер DMX должен быть установлен регулятор спектра излучения сигнала, индикатор сигнала DMX (3) мигает, когда он получает сигнал правильно формирует консоли DMX.

(4.) когда подключено более 2 контроллеров получения сигнала, вам нужно настроить адрес подключения на Dip-коммутаторе 1 код No.1-No.4.

(5.) должен быть настроен режим получения сигнала или излучения сигнала.

(6.) беспроводной DMX контроллер может работать на следующей частоте

Рабочая среда и Предостережения:

(1.) Регулятор спектра излучения сигнала и Контролер получения сигнала должны работать на той же частоте и одном адресе, или он потерпит неудачу.

(2.) когда регулятор спектра излучения сигнала и контроллер получения сигнала работают, антенна должна быть вертикальной к контроллеру, чтобы настроить электромагнитное поле, чтобы обеспечить лучшую передачу сигнала.

Посылка включает в себя:

3 x LCD ( DMX512 беспроводной приемник/передатчик)

3 x источник питания (пожалуйста, сообщите нам источник питания, который вам нужен, или мы выберем все в соответствии с вашей страной satndard. Теперь у нас есть штепсельная вилка стандарта Великобритании, штепсельная вилка стандарта Австралии, штепсельная вилка стандарта ЕС, штепсельная вилка стандарта США)
