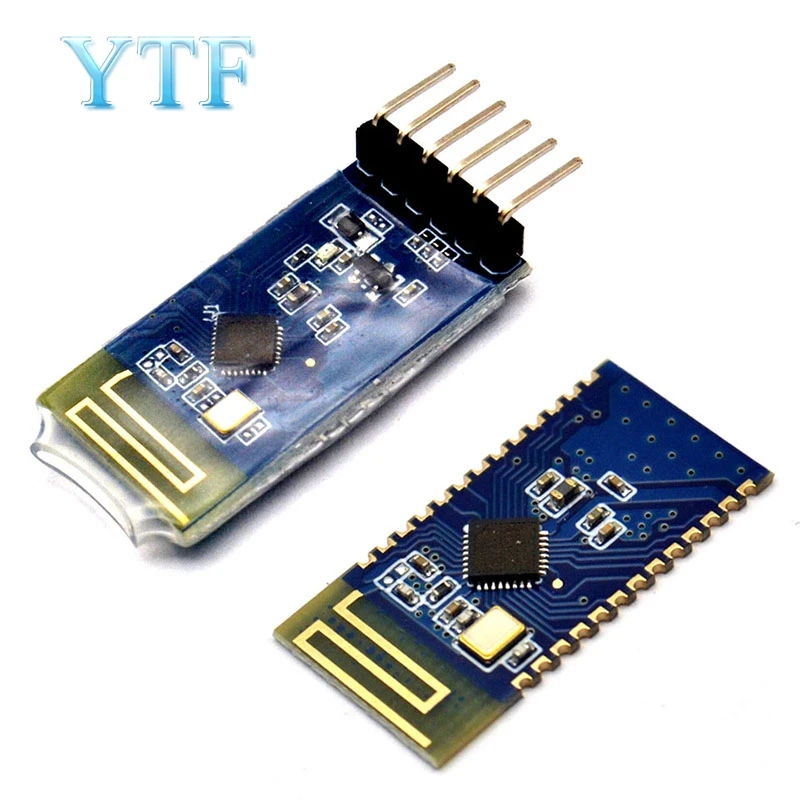

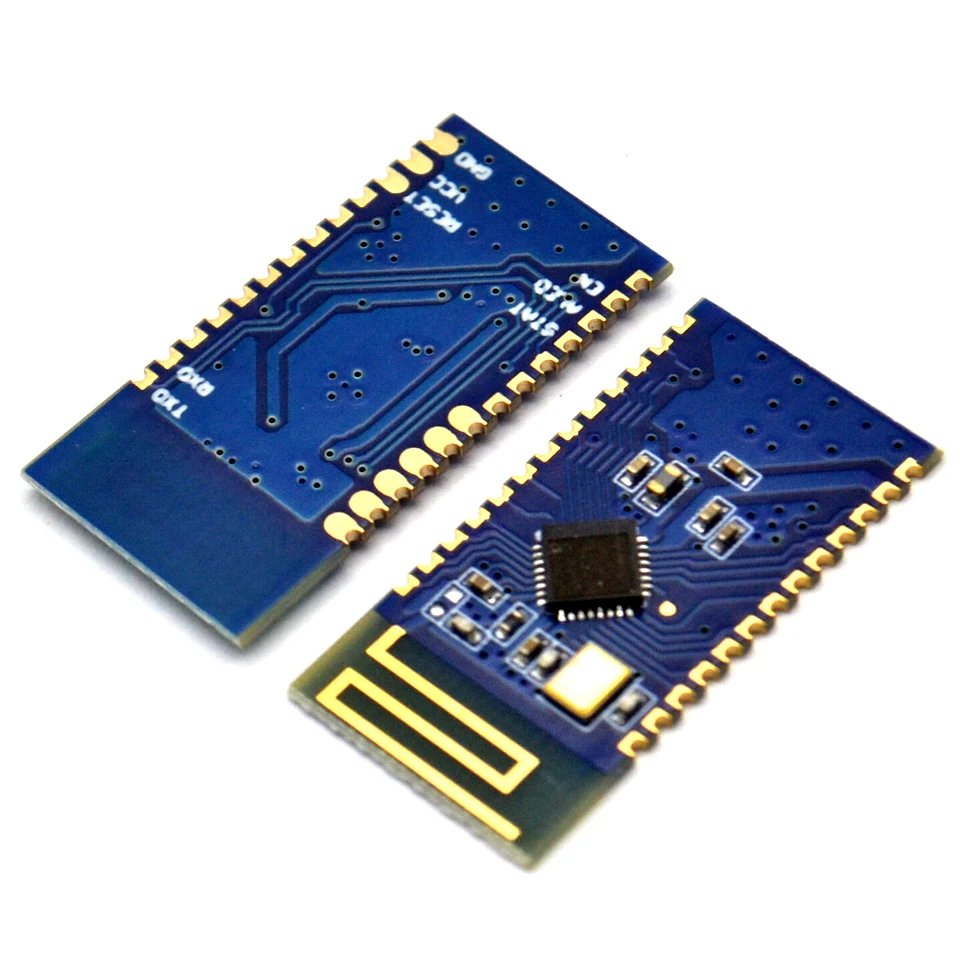

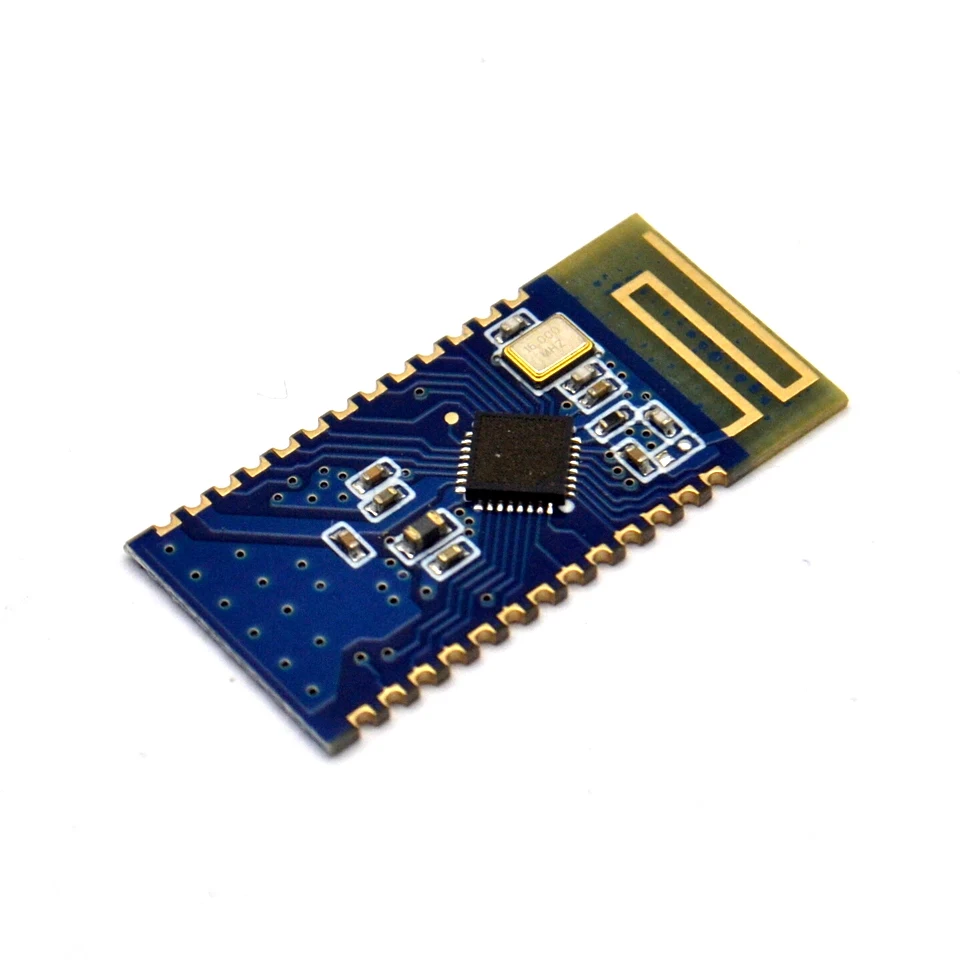

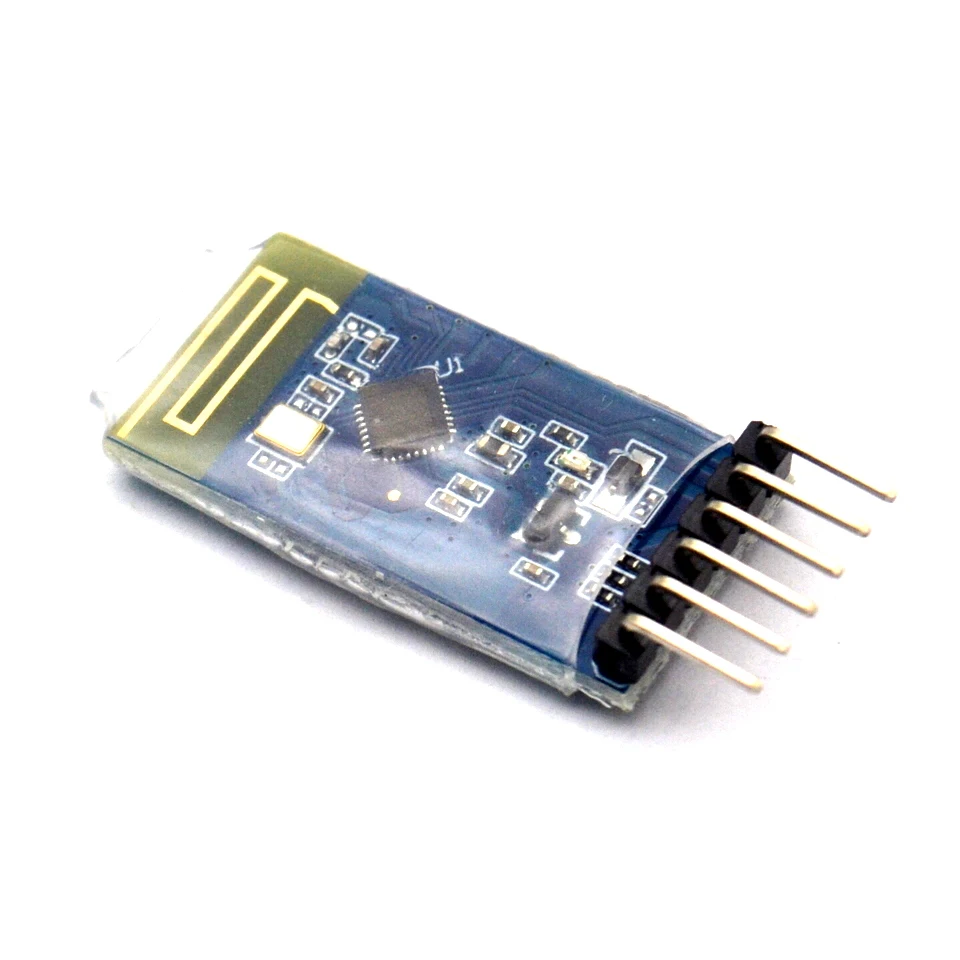

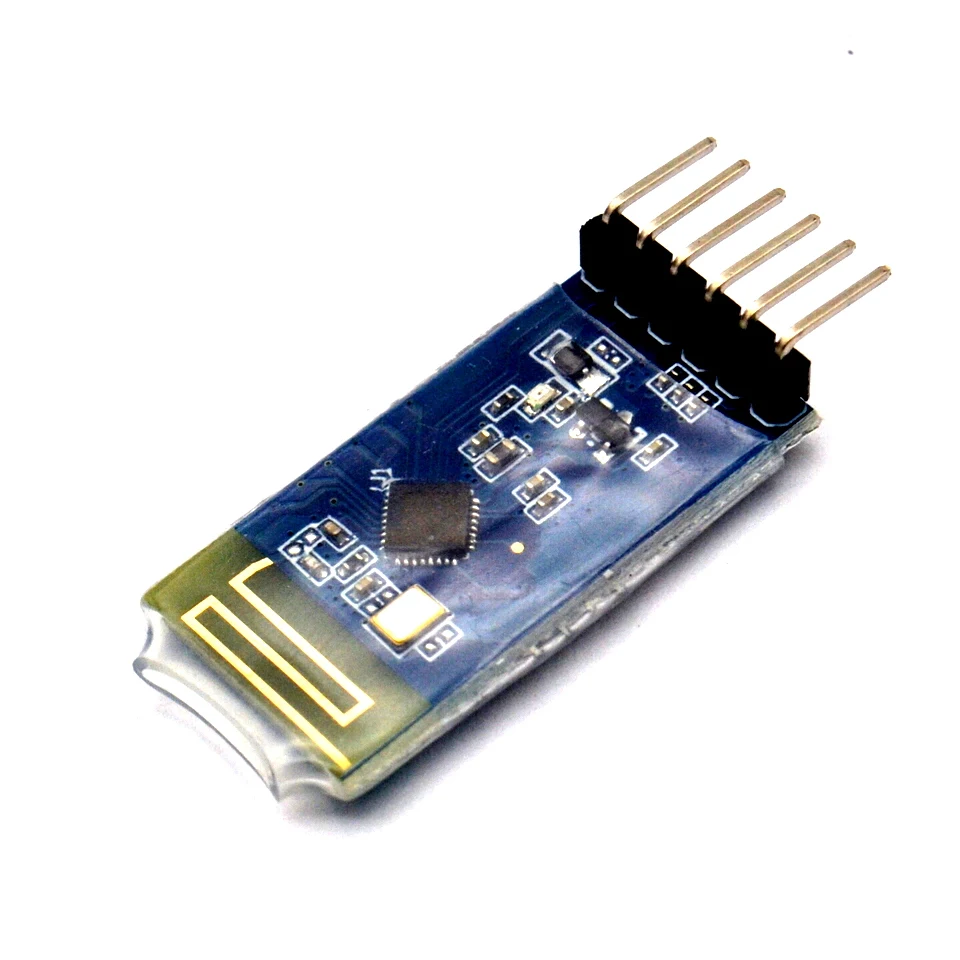

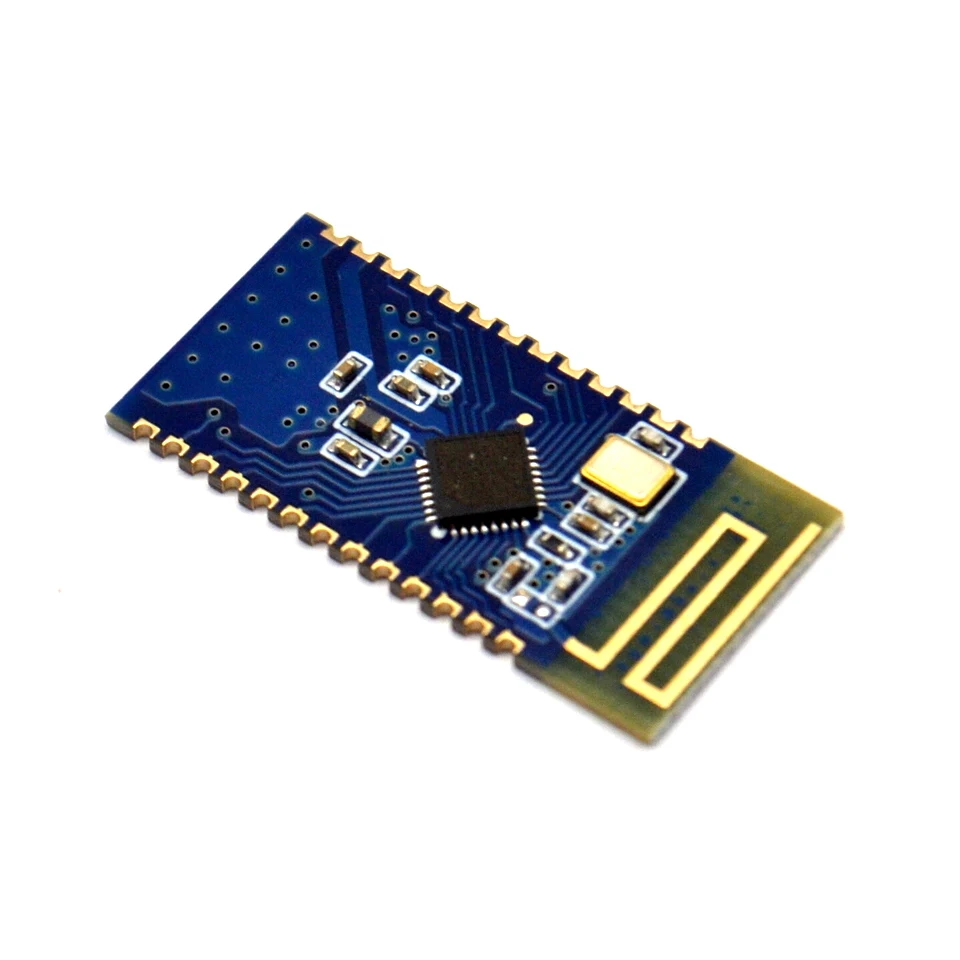

JDY-33 двухрежимный последовательный порт Bluetooth SPP SPP-C совместимый с HC-05/06 /JDY-31/30 slave 3 0

Модель

JDY-33

Рабочая частота

2,4 ГГц

Интерфейс связи

UART

Рабочее напряжение

1,8-3,6 V (3,3 v рекомендуется)

Рабочая температура

-40 ℃ - 80 ℃

Антенна

Встроенная антенна PCB

Расстояние передачи

30 метров

Поддержка Master-slave

От машины

Размер модуля

26,7*13*1,7 мм (длина, ширина, высота)

Версия Bluetooth

Bluetooth 3,0 SPP + BLE4.2

Сварка SMT температуры

<260 ℃

Рабочий ток

6.5ма

Ток глубокого сна

<10uA

Мощность передачи

6 дБ (максимум)

Чувствительность приема

-96dbm

Максимальная пропускная способность SPP

16K байт/с (android, windows)

При подключении к компьютеру Bluetooth скорость передачи данных может достигать 16k байт в секунду, и без потери пакета (поддержка последовательного порта для непрерывной отправки и получения данных)

BLE

4K байт/с (android, IOS)

Когда BLE подключен к IOS или Android, скорость связи составляет 4K в секунду (Поддержка скорости 38400 бод для непрерывного отправки и получения данных, более высокая скорость передачи 38400 БОД не может быть отправлена непрерывно, это займет время для задержки)

Серийный номер

Функция штыря

Описание контактной функции

1

TXD

Серийный выходной штырь (TTL уровень)

2

RXD

Серийный входной штырь (TTL уровень)

3

CTS

Последовательный порт управления потоком CTS pin

4

RTS

Последовательный порт управления потоком RTS pin

5

GPIO1

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

6

GPIO2

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

7

EXC

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

8

GPIO3

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

9

GPIO4

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

10

GPIO5

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

11

RST

Сброс (эффективная батарея)

12

VCC

Мощность блока питания (1,8-3,6 V)

13

GND

Наземный

14

NULL

15

EN

Вход pin для сна пробуждения (действителен на падающих краях)

16

ALED

Штырь состояния трансляции (вспышка не подключена, выход высокого уровня после подключения)

17

Стат

Штырь состояния подключения (низкий уровень не подключен, высокий уровень выхода после подключения)

18

GPIO6

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

19

GPIO7

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

20

NULL

21

GPIO8

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

22

GPIO9

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

23

GPIO10

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

24

GPIO11

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

25

GPIO12

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

26

GPIO13

Функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом управления IO)

Последовательности

Инструкция

Функция

По умолчанию

1

AT

Тесты

2

Версия AT +

Номер версии

JDY-33-V1.1

3

AT + STAT

Состояние подключения запроса

00

4

AT + SLEEP

Спящий

-

5

AT + BAUD

Настройка скорости передачи данных и запрос

9600

6

AT + NAME

Настройка имени трансляции и запрос

JDY-33-SPP

7

AT + NAMB

Запрос настройки имени трансляции BLE

JDY-33-BLE

8

AT + PIN

Настройка пароля подключения и запрос

1234

9

AT + LADDR

Запрос на MAC адрес модуля

10

AT + RESET

Мягкий Сброс

-

11

По умолчанию AT +

Заводской сброс

-

12

AT + DISC

Отключение (допустимо при подключении)

-

13

Тип AT +

Установите запрос сопряжения переключатель с паролем

0

14

AT + ENLOG

Выход состояния последовательного порта

1

15

AT + UUIDLEN

Задать запрос UUID длина

0

16

AT + SVRUUID

BLE сервис UUID Настройка запроса

FFE0

17

AT + CHRUUID

BLE функция UUID Настройка запроса

FFE1

18

AT + CRXUUID

BLE функция UUID Настройка запроса

FFE2
