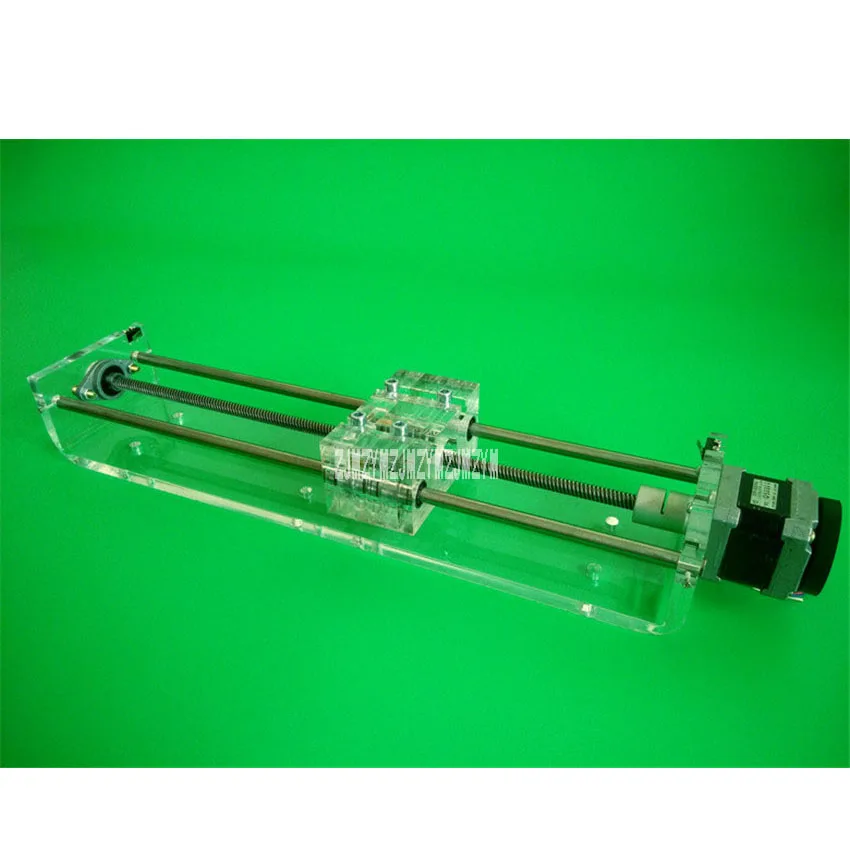

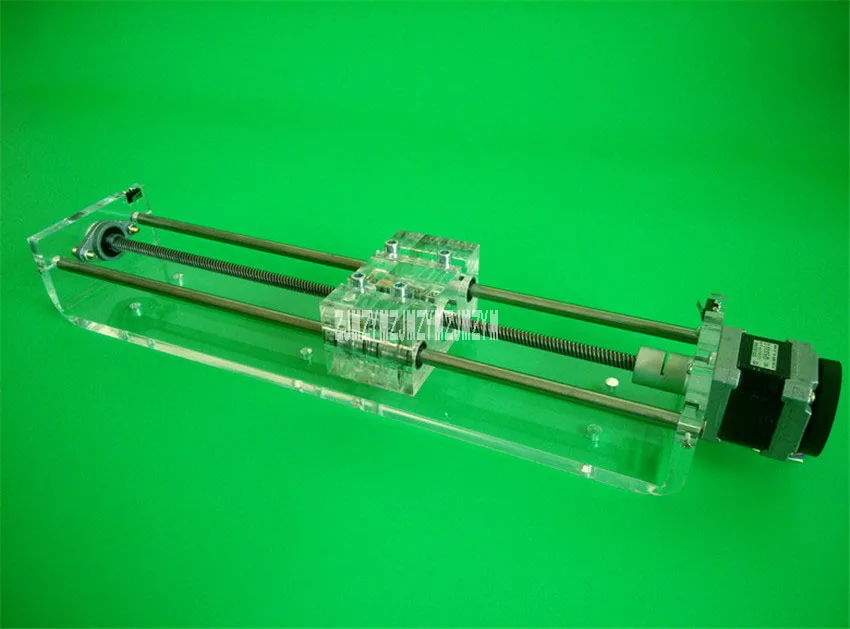

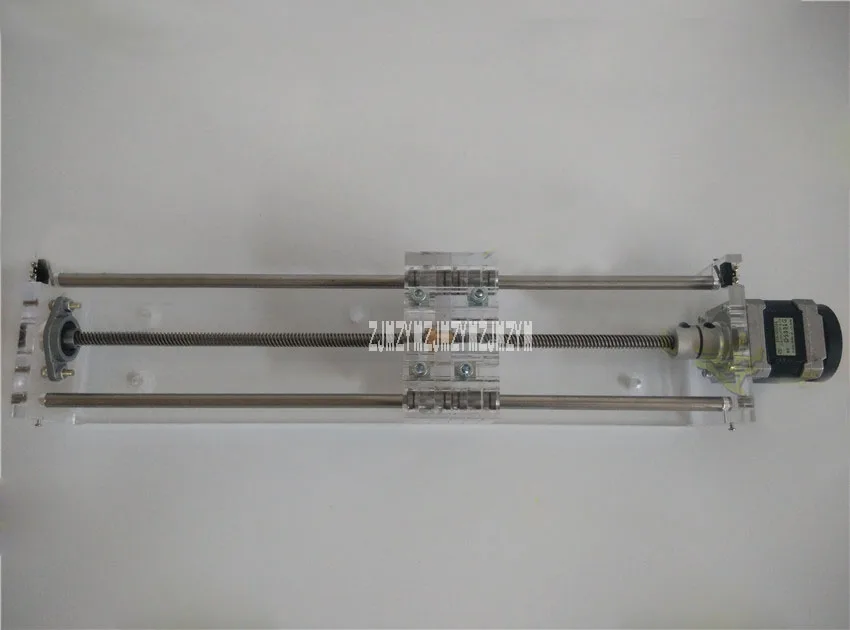

Акриловый (прозрачный тип) 42 Шаговый направляющая двигателя T8 винтовой линейный

Акриловый (прозрачный тип) 42 Шаговый направляющая двигателя T8 винтовой линейный

Акриловый (прозрачный тип) 42 Шаговый направляющая двигателя направляющая T8 винтовой линейный подшипник

С ограничением эффективного хода 200 мм + новый двигатель

Примечание: Когда посылка прибудет на таможню, пожалуйста, оплатите

Налог и забрать посылку, мы не несем ответственности за

Любые таможенные пошлины или налог на импорт


           Если вы находитесь в удаленном месте, вам необходимо заплатить 35 долларов США.

Изображение:

Спецификация:

Название: 42 направляющая шагового двигателя
Входное напряжение: менее 5 В
Материал: акрил
Эффективный ход: 200 мм
Размер посылка: 45*11*11 см
Вес: 2 кг

Примечание:
Скользящий стол без привода, нужна дополнительная покупка, спасибо

1. Используя 8,5 мм акрил для создания скелета, использование шагового привода может достигать более 5 кг тяги,
Двигатель: 42 Шаговый двигатель 1,8 градусов центральный кран 5,3 Ом (т. Е. Катушка 10,6 Ом) ток 1A
Диаметр вала двигателя: новый двигатель 5 мм

Входное напряжение: прямой вход не может превышать 5 В. Входной ток через драйвер не должен превышать 1 А. Примечание

Прямое подключение к источнику питания не будет работать.

2. Использование зажимной муфты, высокая coaxiality, небольшая погрешность (в пределах 0,1 мм).

3, использование свинца 8 мм четыре T8 винт гайка пара не только гарантирует высокую тягу и отличную передачу

Эффективность, повышение стабильности работы.

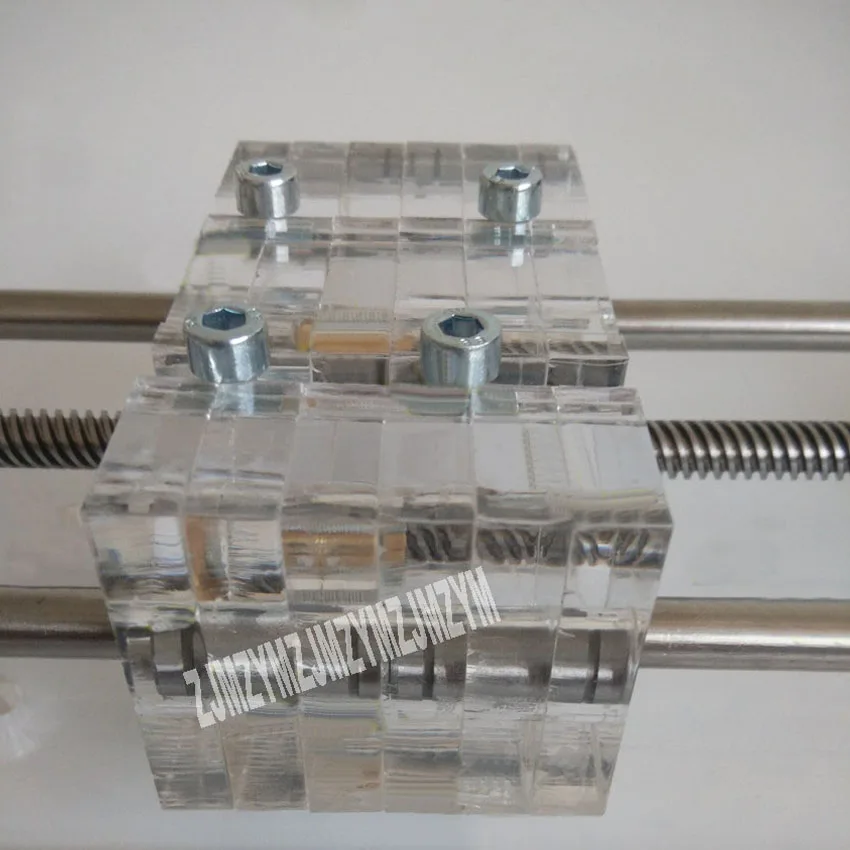

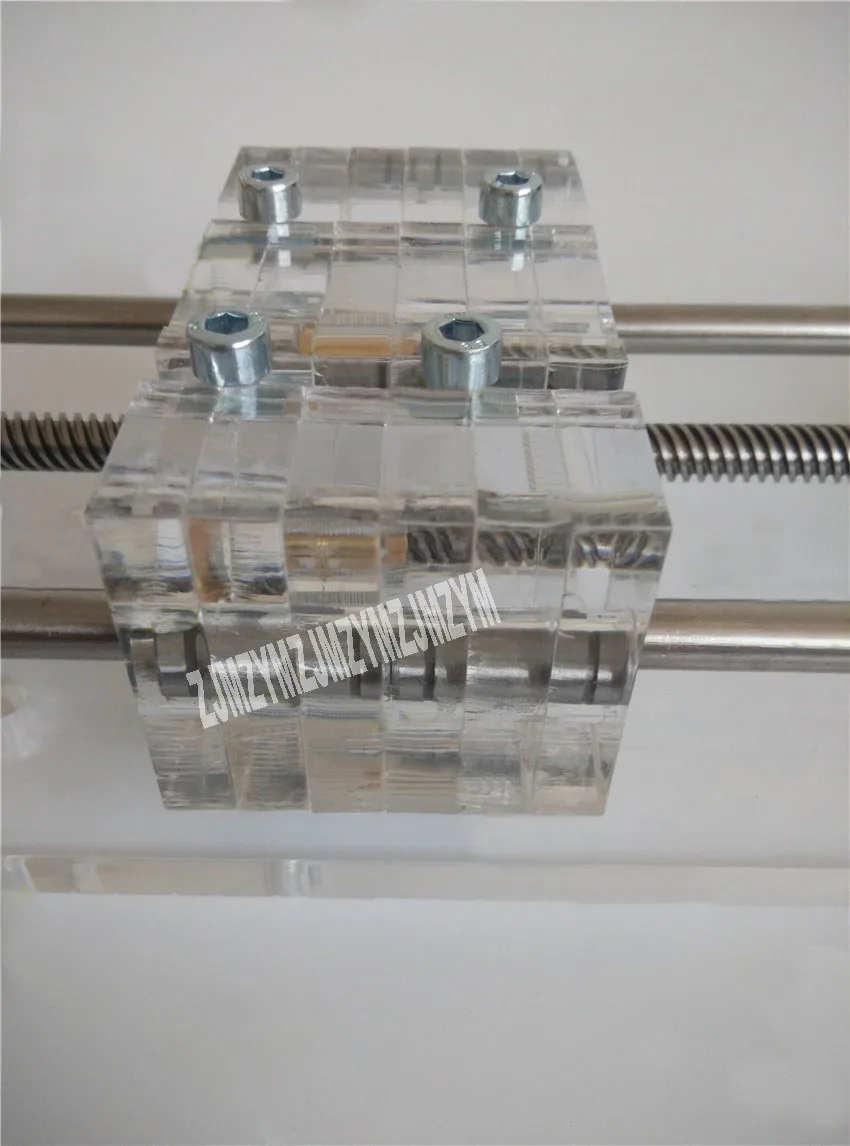

4. Слайдер принимает акриловые швы. Т-образный Ca. Центр расстояние 40 мм может идеально сочетать 20 серий алюминия

Профили из сплава, используя четыре линейных подшипника длиной 24 мм для увеличения контактной поверхности, увеличивают

Точность и избегайте ползунок.

5, оба конца разработаны с принудительным механическим ограничением, любые ошибки не должны беспокоиться о переходе

Повреждения (требуется проводка). Схема переключателя показана на рисунке.

6. Слайд не содержит питания и привода. (Этот двигатель является двухфазным четырехпроводным двигателем, который требует

Контроллер и привод для работы и не будут использоваться с осторожностью.)

7. Различие между фазами: простой подход, соединяющий любые два провода. Поворот двигателя

Вал вручную более трудоемкий. Если два провода противоположны, то линии не разделяются.

8, самая быстрая скорость: 40 мм/сек. Максимальный пульс составляет 1250 в секунду. Все вышесказанное пусто. Есть

При необходимости снижение веса на 10%-30%.

9. Способ подключения: двухфазный четырехпроводный непосредственно для поиска двух концов катушки, затем привод.
Шесть проводов, бело-синий набор катушек, набор черных и желтых катушек (небольшое сопротивление катушек с небольшим откликом

Частота и высокая плотность тока), черные и желтые пирамиды соединены с четырьмя рядами штифтов

Управляйте в порядке, а остальные две линии пусты. Или группа розовых и синих-это группа красных и желтых

(Катушка имеет большое сопротивление и большую частоту отклика и большой ток), и подключен к

Четыре ряда штифтов драйвера в порядке, а остальные два потока пусты. Длина двигателя

Кабель около 20 см, который может быть расширен с любым проводом больше 1 А.

Ps. Выше приведен только пример для определенного типа двигателя. Двигатель имеет шесть проводов и четыре провода, принцип

Точно такой же, см. Приведенное выше описание, чтобы отличить фазовую линию для проводки.

Шум двигателя: принцип шага слышен. Чем больше пробой, тем меньше звук. Кроме того,

Определенная частота вызовет резонанс с машиной или скользящим столом. Этот Частотный шум также

Особенно большой. Снова, уменьшение тока также может слегка уменьшить шум. До тех пор, пока вы настроите его должным образом,

Вы можете полностью контролировать шум.
