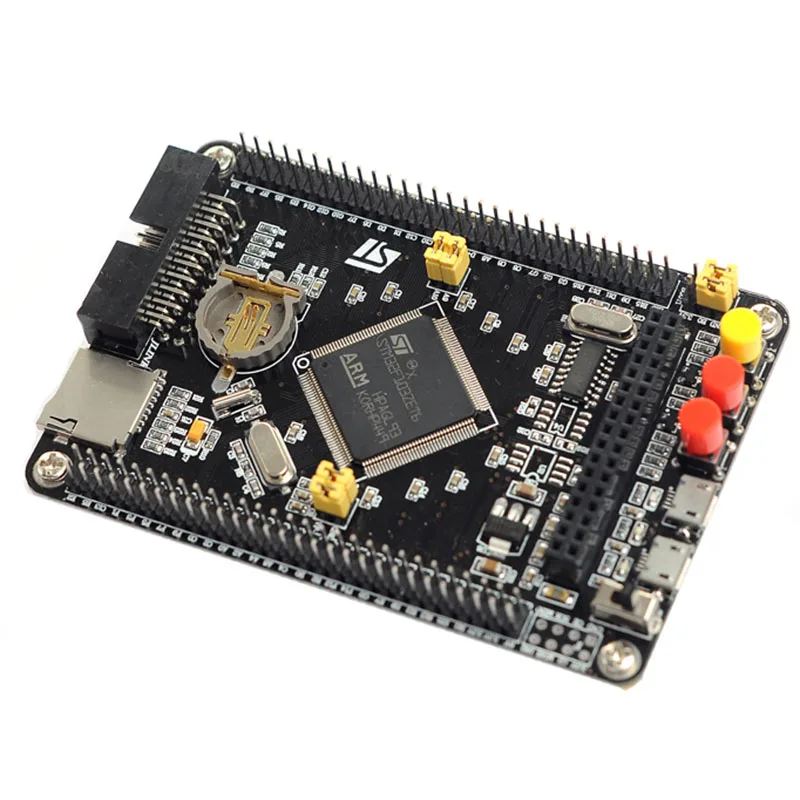

Минимальная системная плата STM32F103ZET6 ARM | Компьютеры и офис
1 354,32 руб.
Новое поступление

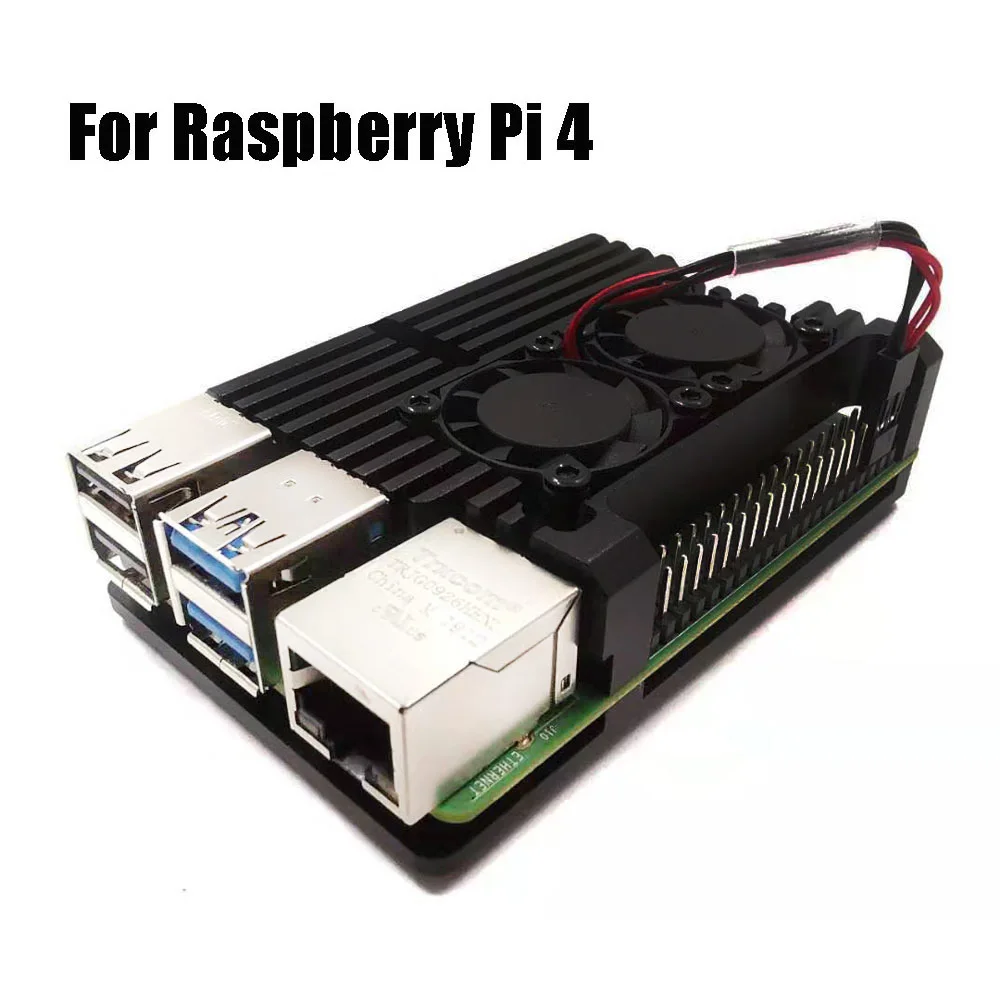

Новинка 2019 чехол из алюминиевого сплава для модели Raspberry Pi 4 B черного цвета с
1 153,54 руб.
Модуль экрана E Paper для Arduino 1 54 дюйма с поддержкой SPI (Global/Part upgrade)|Демонстрационные
822,97 руб.
2 66 дюймов SPI Интерфейс красный 3 Цвет E ink Paper Бумага Экран дисплея модуль для Raspberry
1 502,42 руб.

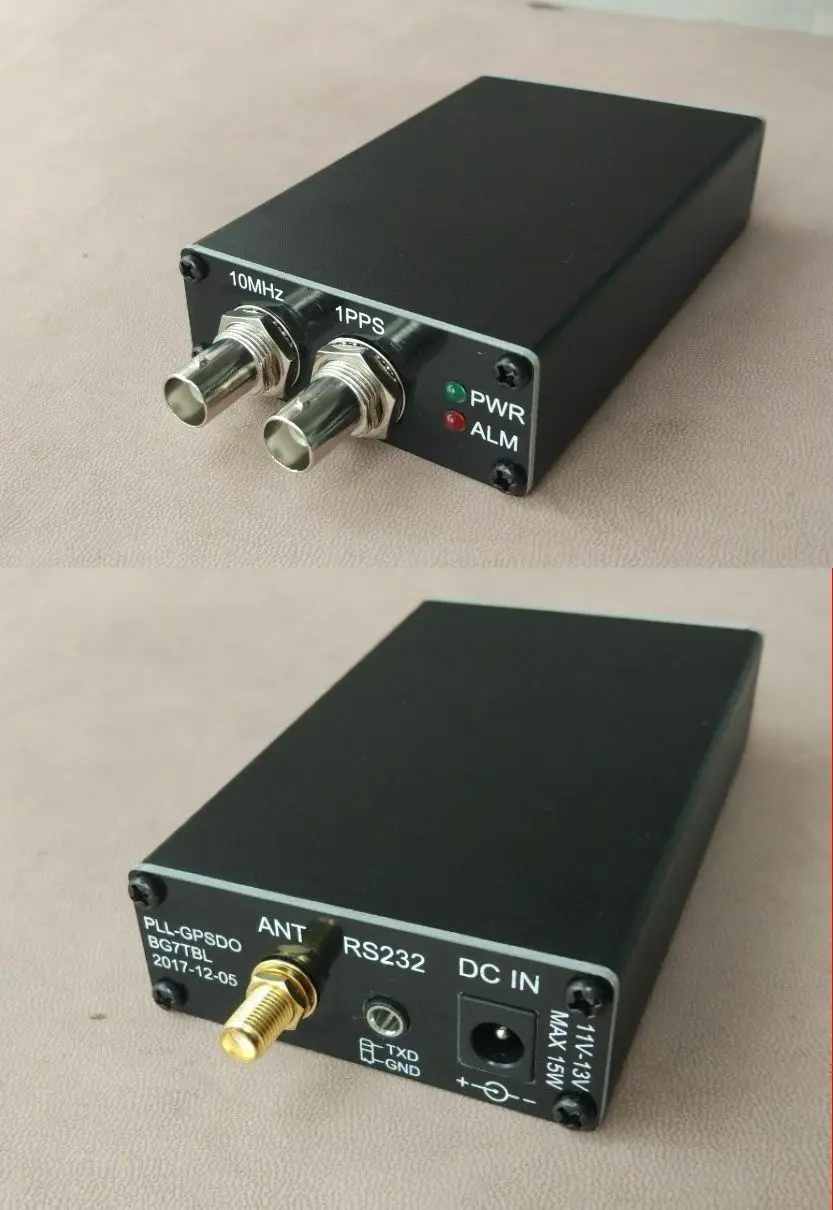

10 МГц модульный осциллятор Sinwave PLL GPS DO GPS|Демонстрационные стенды| |
7 134,22 руб.

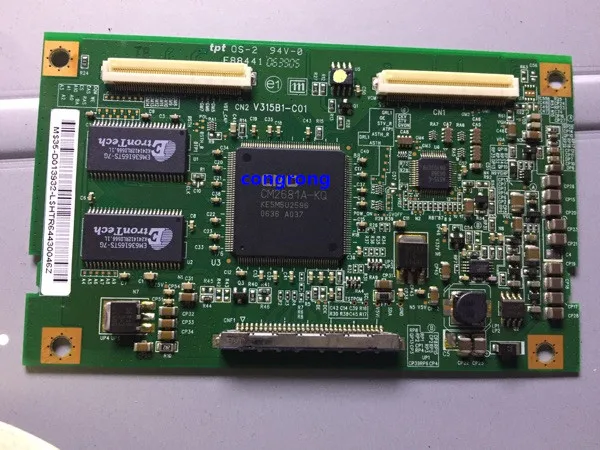

CN2 V315B1 C01 CO1 T CON для samsung TV|Демонстрационные стенды| |
1 713,89 руб.

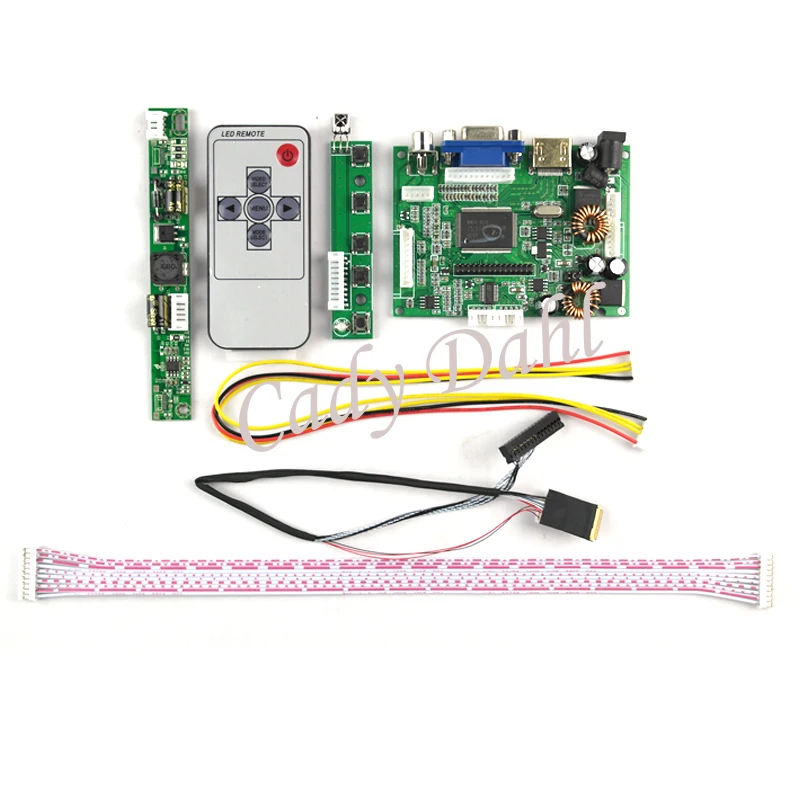

Плата аудиоконтроллера HDMI VGA + инвертор подсветки 30 контактный кабель пульт
2 365,86 руб.
C8051F серия C8051F020 8051 оценочная плата комплект + DVK501 системные инструменты = EX F02x Q100
4 961,51 руб.
BIHUADE Store
Магазина BIHUADE Store работает с 21.07.2012. его рейтинг составлет 92.6 баллов из 100. В избранное добавили 5895 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2279 наименований товаров, успешно доставлено 25238 заказов. 1513 покупателей оставили отзывы о продавце.
Характеристики
Пос программист оригинальный MPLAB PICkit 3 в цепи PIC отладчик USB для и dsPIC флэш чипы Kit3 1 8
История изменения цены
*Текущая стоимость 4 808,82 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 5722.74 руб. | 6008.2 руб. | 5865 руб. |
| Feb-18-2026 | 5673.49 руб. | 5957.32 руб. | 5815 руб. |
| Jan-18-2026 | 4760.55 руб. | 4998.1 руб. | 4879 руб. |
| Dec-18-2025 | 5577.85 руб. | 5856.77 руб. | 5716.5 руб. |
| Nov-18-2025 | 4856.25 руб. | 5099.2 руб. | 4977.5 руб. |
| Oct-18-2025 | 5481.60 руб. | 5755.61 руб. | 5618 руб. |
| Sep-18-2025 | 5433.67 руб. | 5705.76 руб. | 5569 руб. |
| Aug-18-2025 | 5385.60 руб. | 5654.20 руб. | 5519.5 руб. |
| Jul-18-2025 | 5337.38 руб. | 5604.33 руб. | 5470.5 руб. |
Описание товара

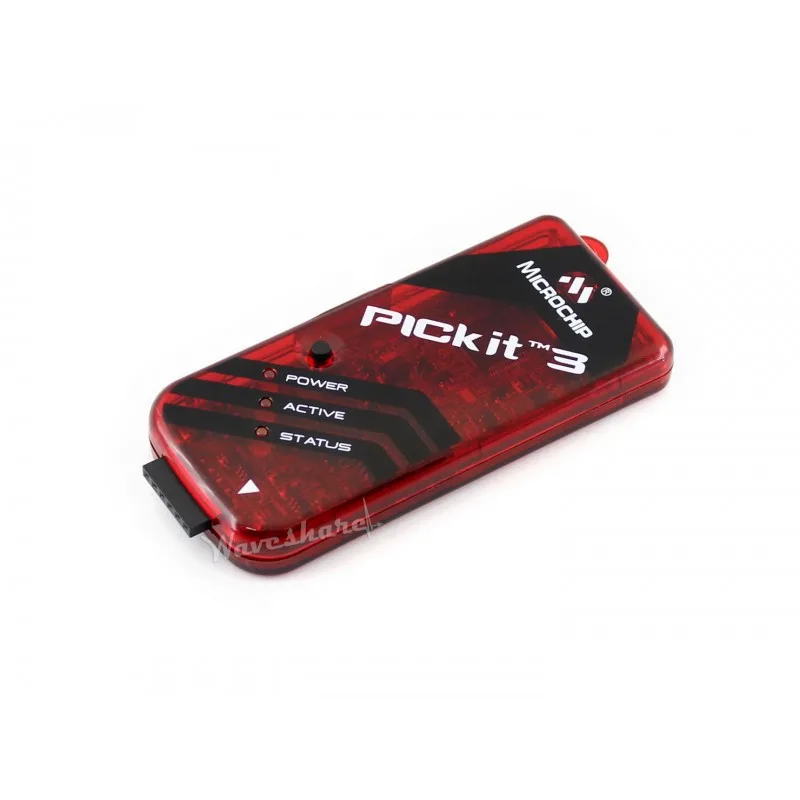

Пос программист оригинальный MPLAB PICkit 3 в цепи PIC программист отладчик USB для PIC и dsPIC флэш-чипы PIC Kit3 1,8 v-5,0 v
PICkit3 в цепи отладчик, Программист-к-го функция
Описание
Микрочип PICkit3 In-Circuit Debugger/Programmer использует логику отладки в цепи, встроенную в каждый чип с флэш-памятью, чтобы обеспечить недорогой аппаратный отладчик и программист.
MPLAB PICkit3 позволяет отладку и программирование PIC®И dsPIC®Флэш-Микроконтроллеры по самой доступной цене с использованием мощного графического пользовательского интерфейса интегрированной среды разработки MPLAB (IDE). MPLAB PICkit3 подключен к ПК инженера-проектировщика с использованием высокоскоростного usb-интерфейса и может быть подключен к цели через разъем микрочипа (RJ-11) (совместимый с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE). Соединитель использует два разъема ввода/вывода устройства и линию сброса для реализации отладки в цепи и последовательного программирования в цепи™.
Особенности
- Высокоскоростная поддержка USB с использованием стандартных драйверов Windows
- Выполнение в режиме реального времени
- Процессоры работают на максимальной скорости
- Совместимость с MPLAB IDE (в комплект входит бесплатная копия)
- Встроенный монитор перенапряжения/короткого замыкания
- Обновленная прошивка с ПК/веб-загрузки
- Полностью закрытый
- Поддерживает низкое напряжение до 5 вольт (от 1,8 до 5,0 В диапазон)
- Диагностические светодиоды (мощность, активный, статус)
- Программа чтения/записи и память данных микроконтроллера
- Стирание всех типов памяти (EEPROM, ID, конфигурация и программа) с проверкой
- Замораживание-периферийные устройства в точке останова
- Программа до 512K байтовая вспышка с программистом-to-Go
Базовая система отладки
Система отладки может быть настроена на использование стандартной связи ICSP для программирования и отладки функций.
Внимание:Не изменяйте аппаратные соединения в то время, когда PICkit3 или цель работает.
Поддерживаемые устройства
Обратитесь к mlab IDE v8.76, поддерживаются следующие устройства:
| ICSP | PIC10F |
|---|---|
| PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222 | |
| PIC12F | |
| PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12FHV615PIC12F629, PIC12F635, PIC12F675, PIC12F683 | |
| PIC16F | |
| PIC16F505,PIC16F506,PIC16F526,PIC16F54,PIC16F57,PIC16F59,PIC16F610,PIC16FHV610,PIC16F616, PIC16F616, PIC16F628, PIC16F628 PIC16F684, PIC16F687,PIC16F688,PIC16F689, PIC16F690,PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F687, PIC16F684, PIC16F684, 16f684 PIC16F777, PIC16F818, PIC16F87,PIC16F88,PIC16F818,PIC16F819,PIC16F870,PIC16F871,PIC16F872, PIC16F873, PIC16F874,PIC16F876, 16f877 PIC16F877A, PIC16F883, PIC16F883, PIC16F884, PIC16F886, PIC16F886, PIC16F886, PIC16F886, PIC16F886, PIC16F886, PIC16F1938, PIC16F1939 PIC16F1936, PIC16F1937,PIC16LF1938, PIC16LF1939 | |
| PIC18F | |
|
PIC18F242, PIC18F252, PIC18F442, PIC18F452,PIC18F248, PIC18F258, PIC18F448, PIC18F458 |
|
| PIC24F | |
|
16ga102, 04KA201, 16ga102, 08KA102, 16KA102,PIC24FJ16GA002, 16GA004,PIC24FJ32GA002, 32GA004, 32GA104, 32GA004, 32GA004, 48GA004, 48GA004 168гб, 64GB004, 64GB004, 64GA008, 64GA010, 64GB108, 64GB110, 64GB110, 96GA008, 96GA008, 96GA010,PIC24FJ128GA006, 128GA008, 128GA010, 128GA108, 128GB110, 128GB110,PIC24FJ192GA106, 192GA108, 192GA110,PIC24FJ192GB106, 192GB108, 192GB110,PIC24FJ256GA106, 256GA108, 256GA110,PIC24FJ256GB106, 256GB108, 256GB110 |
|
| DsPIC30 | |
| DsPIC30F1010, dsPIC30F2010, 2011, 2012,dsPIC30F2020, 2023,dsPIC30F 3010, 3011, 3012 DsPIC30F3013, 3014,dsPIC30F4011, 4012, 4013,dsPIC30F5011, 5013, 5015, 5016,dsPIC30F6010A, 6011A, 6012A |
|
| DsPIC39 | |
| DsPIC39F6013A, 6014A, 6015 | |
| DsPIC33 | |
|
DsPIC33FJ12GP201, 12GP202,dsPIC33FJ16GP304,dsPIC33FJ32GP202, 32GP204,dsPIC33FJ32GP302, 32GP304 DsPIC33FJ128GP706, 128GP708, 128GP710,dsPIC33FJ128GP802, 128GP804,dsPIC33FJ256GP506, 256GP510, 256GP710 |
|
| DsPIC32 | |
| PIC32MX320F032H, 320F064H,PIC32MX320F128H, 320F128L,PIC32MX340F128H, 340F128L,PIC32MX340F256H PIC32MX340F512H,PIC32MX360F256L, 360F512L,PIC32MX420F032H,PIC32MX440F128L, 440F128H PIC32MX440F256H,PIC32MX440F512H,PIC32MX460F256L, 460F512L |
|
| Серийные устройства серии 11 EEPROM | |
| 11LC/AA010,11LC/AA020,11LC/AA040,11LC/AA080,11LC/AA160 | |
| 24 серии серийных устройств EEPROM | |
| 24LC/AA/C00,24LC/AA01B, 02B, 04B, 08B,24LC/AA16B, 32A,24LC/AA/FC64, 128, 256, 512,24LC/AA/FC1025 | |
| Серийные устройства серии 25 EEPROM | |
| 25LC/AA010A, 020A, 040A,25LC/AA080A, 080B, 160A, 160B,25LC/AA320A, 640A,25LC/AA128, 256, 512, 1024 | |
| 93 серия серийных устройств EEPROM | |
| 25LC/AA/C46A, 46B, 46C,25LC/AA/C56A, 56B, 56C,25LC/AA/C66A, 66B, 66C,25LC/AA/C47A, 76B, 76C , 25LC/AA/C48A, 86B, 86C |
|
| Устройства MCP250xx CAN | |
| MCP25020, 25025,MCP25050, 25055 |
Отладчик для целевой связи
Подключение PICkit3 к целевой плате через стандартный интерфейс ICSP с помощью 6-контактного разъема. Pinout разъема программиста показан на рисунке ниже:
Будьте внимательны в заказе pin во время подключения.
Неправильное подключение может повредить отладчик/программист PICkit3 или целевую плату.

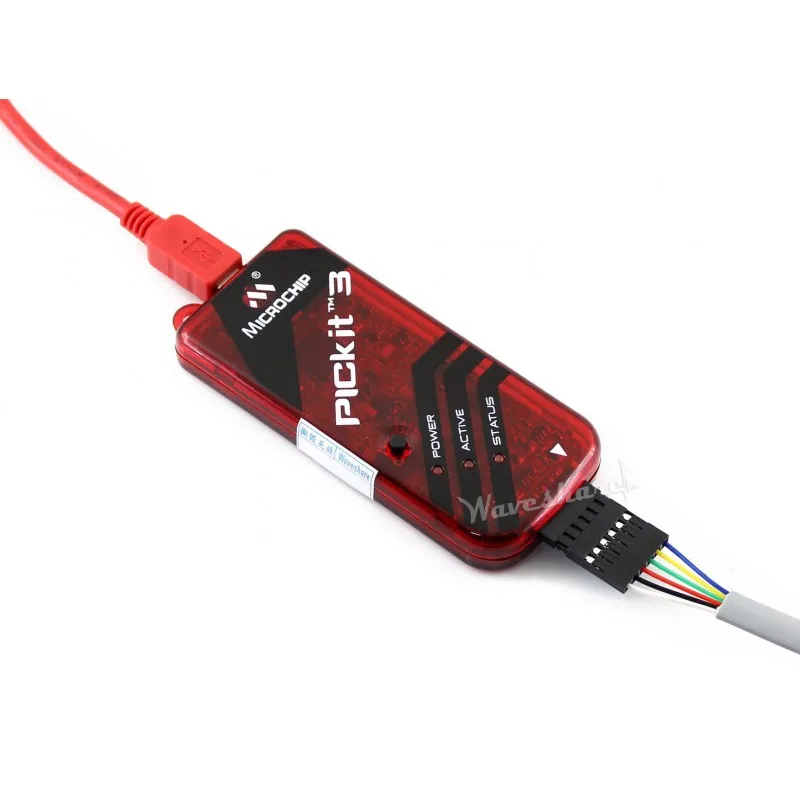

PICkit3 с 6-контактным ICSP кабелем

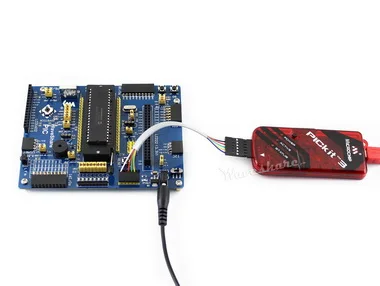

Подключение PICkit3 к целевой плате
Светодиоды статуса PICkit3
Светодиоды состояния указывают состояние PICkit3.
- Мощность(Зеленый)-питание поставляется на PICkit3 через порт USB.
- Активный(Синий)-PICkit3 имеет подключение к usb-порту ПК, и связь активна.
- Статус:
Занят(Желтый)-PICkit3 работает с функцией, такой как программирование.
Ошибка(Красный)-PICkit3 обнаружил ошибку.
Загрузка
Ресурсы для развития:Программное обеспечение, спецификации и т. Д.
Вики:Www.wav eshare.com/wiki/PICkit3

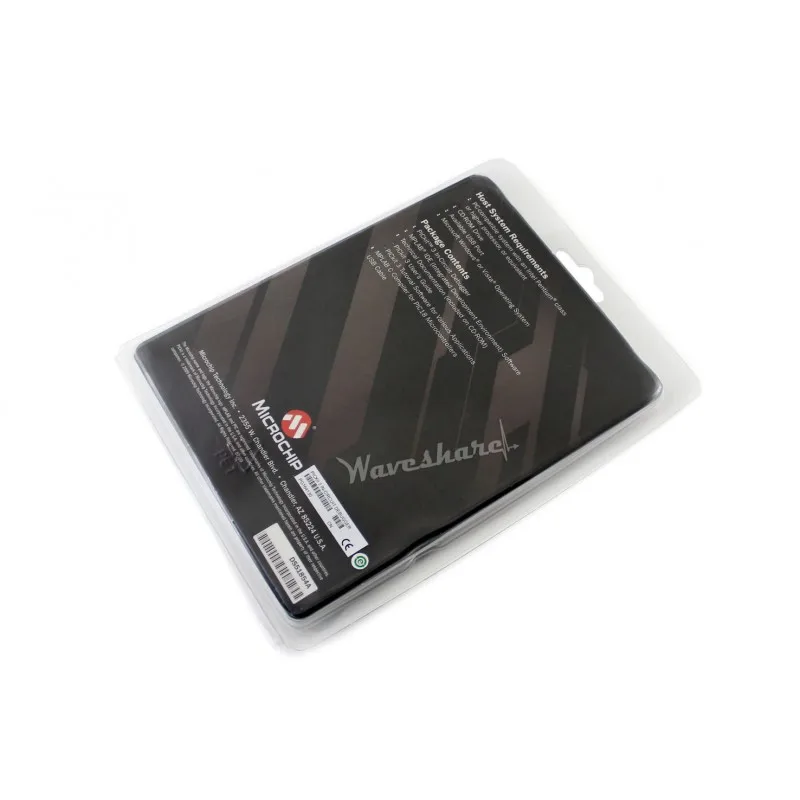

Посылка содержит:
Вес:0,209 кг
- PICkit3 × 1
- Кабель USB типа A-Mini-B × 1
- 6-контактный кабель RJ11 × 1
- RJ-11 к адаптеру ICSP × 1
- 6-контактный ICSP кабель × 1
