      3 шт./лот Оригинал ST-Link V2 Stlink St Link V2 Stlink STM32 STM8 MCU USB JTAG встроенный отладчик/программист/Эмулятор Бесплатная доставка     ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32.   Обзор

ST-LINK/V2Это встроенный отладчик и программист для семейств микроконтроллеров STM8 и STM32. Модуль интерфейса с одним проводом (SWIM) и интерфейсы JTAG/serial wire debugging (SWD) используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.

Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением STMicroelectronic для визуальной разработки (STVD) или STVP визуальной программы (STVP).

Приложения STM32 используют высокоскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, IAR, Keil или TASKING.

Ключевые особенности

1. 5 в Питание от USB разъема

2. Полностью совместимый интерфейс USB 2,0

3. Стандартный usb-кабель A-Mini-B

4. Особенности плавания:

* 1,65 в до 5,5 В прикладное напряжение поддерживается на плавательном интерфейсе

* Поддерживаются режимы плавания с низкой скоростью и высокой скоростью

* Скорость программирования плавания: 9,7 Кбайт/с на низкой скорости и 12,8 Кбайт/с на высокой скорости

* Плавающий кабель для подключения к приложению через стандартный Вертикальный ERNI (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем

* Плавающий кабель для подключения к приложению через штыревой разъем или разъем с шагом 2,54 мм

5. JTAG/SWD Особенности:

* 1,65 В до 3,6 В прикладное напряжение поддерживается на интерфейсе JTAG и 5 В толерантных входах

* Кабель JTAG для подключения к стандартному разъему JTAG 20-pin pitch 2,54 мм

6. Поддерживается функция прямого обновления прошивки

7. Индикатор состояния, который мигает во время общения с ПК

8. Рабочая температура от 0 до 50 °C

Фотографии


ST-LINK/V2 вид спереди

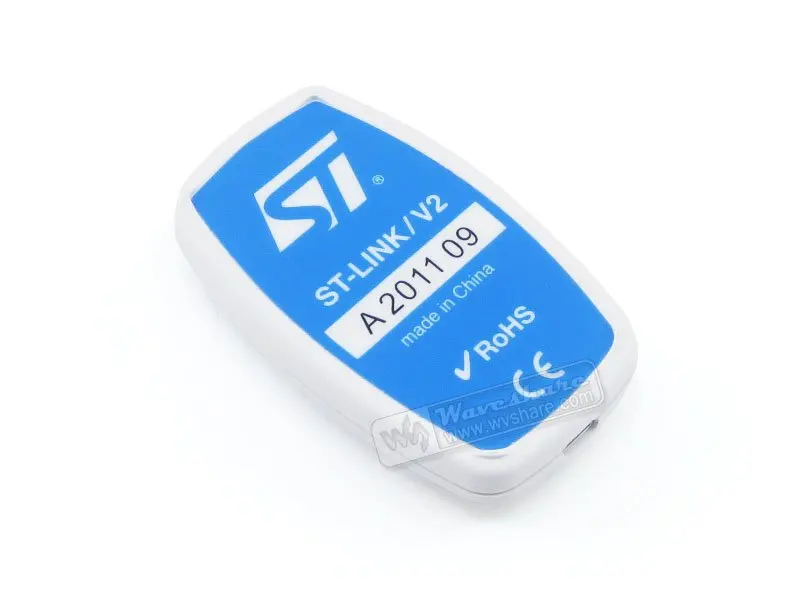

ST-LINK/V2 вид сзади

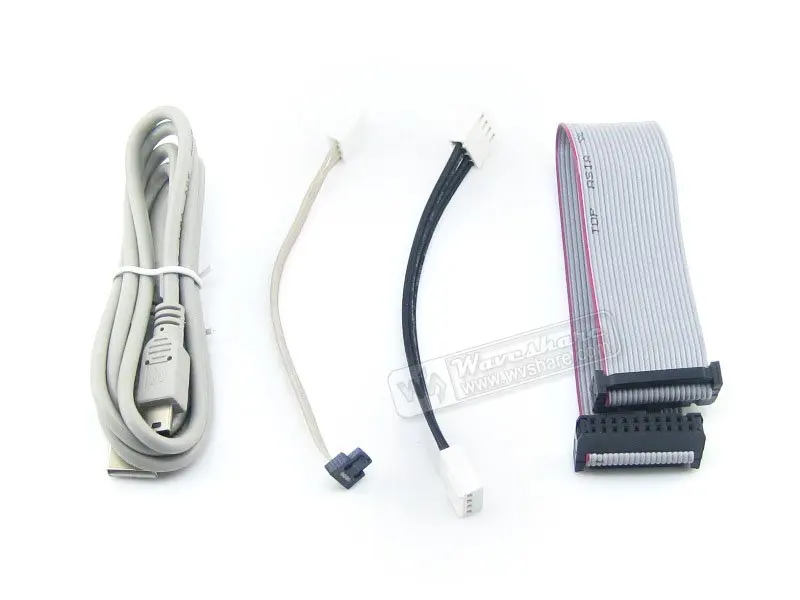

Кабели поставляются с ST-LINK/V2

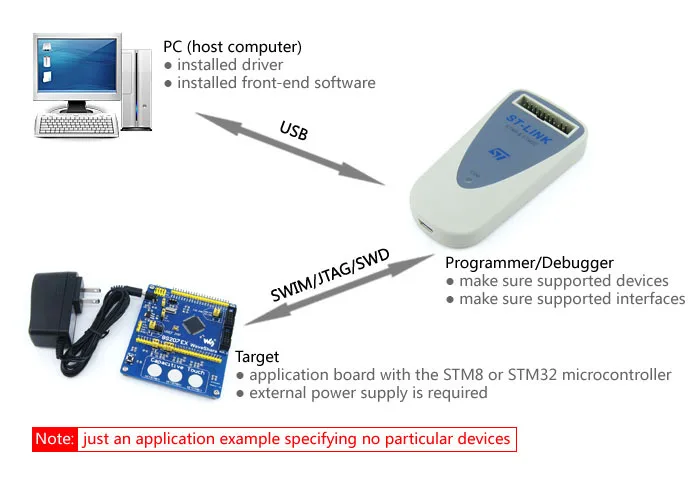

Пример применения

Подключение ПК и прикладной платы STM8/STM32 через ST-LINK/V2 для создания аппаратного соединения:

Поддерживаемые устройства

Микроконтроллеры, поддерживаемые STVP версии 3.2.8:

SW драйверы

При подключении ST-LINK/V2 к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.

ST-LINK/V2 USB драйвер для Windows 7, Vista и XP

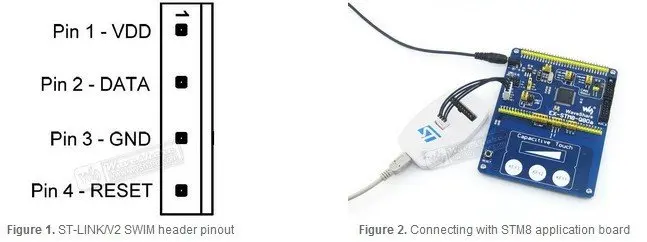

Подключение к приложениям STM8

ST-LINK/V2 должен быть подключен к приложению STM8 через кабель для плавания. Два плавательных кабеля поставляются с продуктом:

* Плавательная Плоская Лента со стандартным разъемом ERNI на одном конце и 4-контактным разъемом на другом конце
* Плоская Лента для плавания, дополненная 4-контактным разъемом, 2,54 мм, недорогой Соединитель с двух сторон

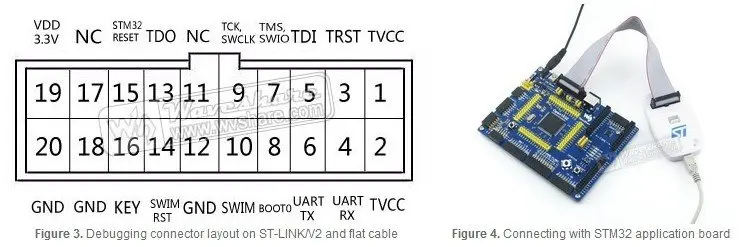

Подключение к приложениям STM32

Для разработки STM32 ST-LINK/V2 должны быть подключены к приложению с использованием стандартной 20-контактной женской ленты JTAG.


Состояние ST-LINK/V2

Светодиод с надписью «com' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). Когда:

• СВЕТОДИОД мигает красным: происходит первое перечисление USB с ПК. Если он продолжает мигать красным, возможно, usb-драйвер не найден.
• Светодиод красный: связь между ST-LINK/V2 и ПК установлена (конец перечисления).
• СВЕТОДИОД мигает зеленым/красным: данные обмениваются между целью и ПК.
• Светодиод зеленый: Последнее общение прошло успешно.
• Светодиод оранжевого цвета: ST-LINK/V2 сообщение с целью не удалось.

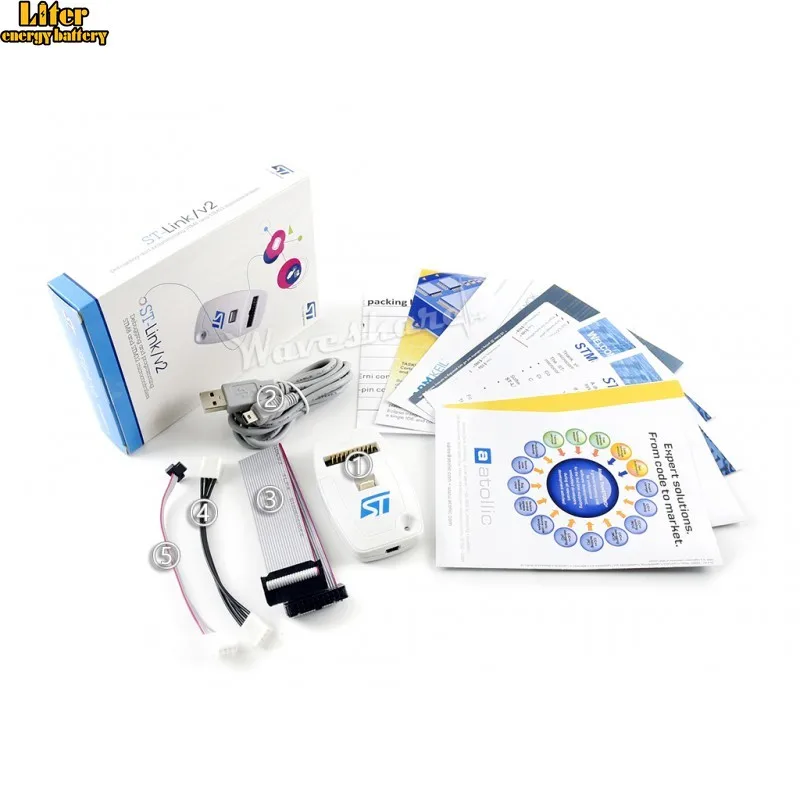

В комплект входит

1. ST-LINK/V2 × 1
2. Кабель USB типа A-Mini-B × 1
3. 20-контактный JTAG/SWD Плоская Лента × 1
4. 4-контактный плавающий кабель × 1
5. 4-контактный плавающий пользовательский соединительный кабель × 1
