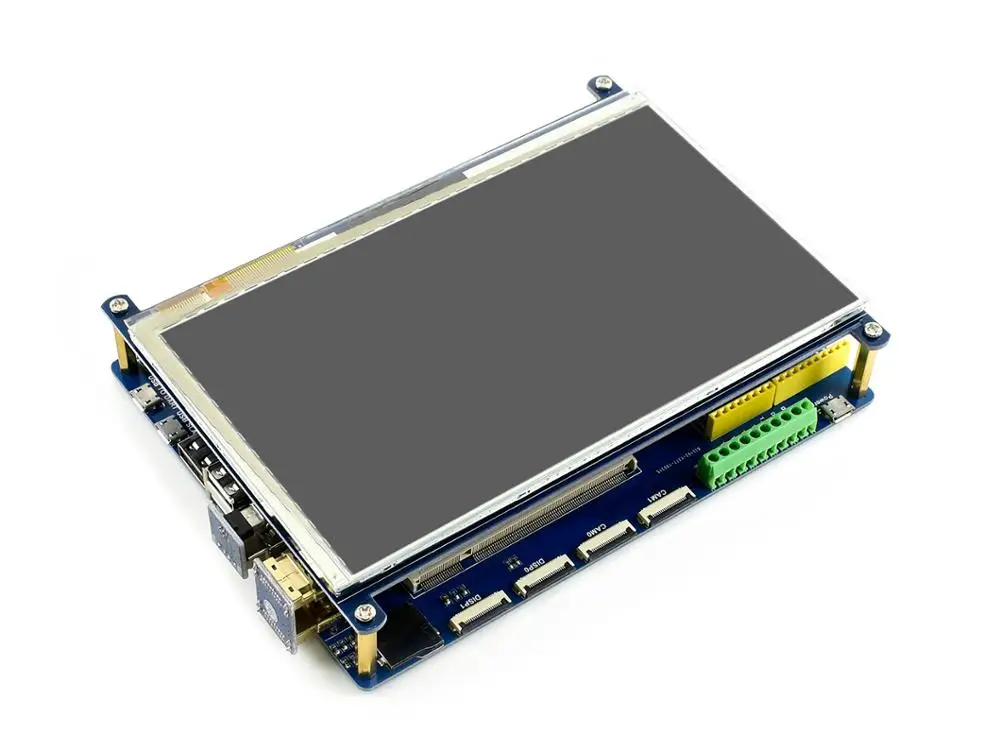

Компьютерный модуль Waveshare Raspberry Pi 3 + набор аксессуаров типа B см3 плата

Компьютерный модуль Waveshare Raspberry Pi 3 + набор аксессуаров типа B см3 плата

Описание продукта:

Вычислительный модуль 3 + не входит в комплект.

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 +, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовили этот пакет аксессуаров для вас, чтобы быстро оценить вычислительный модуль 3 + (не входит в комплект), уменьшая цикл разработки.

Ключевые детали в этом вычислительном модуле 3 + комплектация включает в себя:

• Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3 +, таких как USB, HDMI, как обычный Pi, чтобы помочь оценить

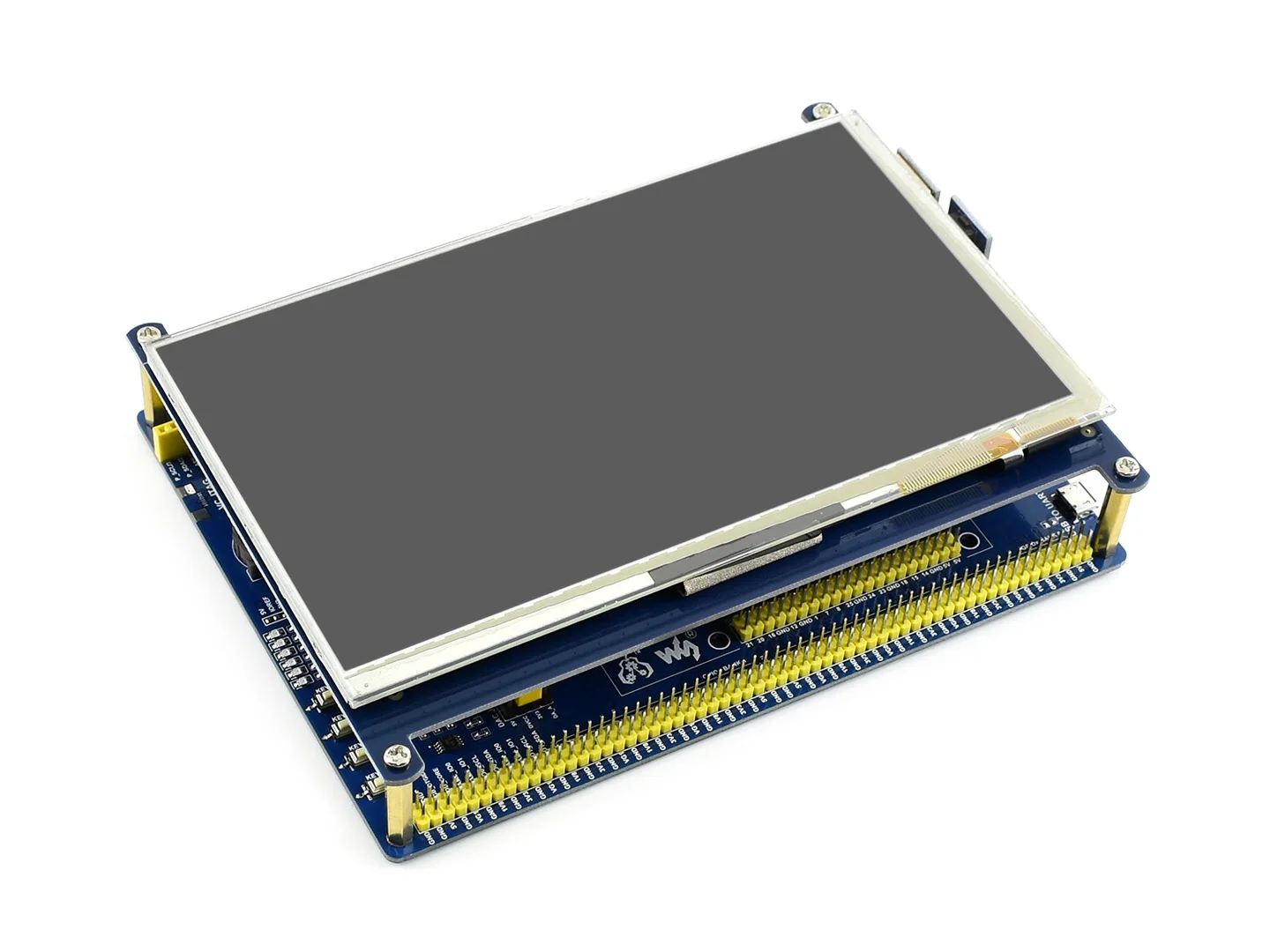

• 7 дюймов HDMI ЖК-дисплей (C):Сенсорный ЖК-экран с высоким разрешением обеспечивает простой способ достижения взаимодействия между человеком и машиной

7 дюймов HDMI ЖК-дисплей (C) Особенности

• 7 дюймов IPS экран, 1024x600 разрешение аппаратного
• Емкостным сенсорным управлением
• Поддерживает популярные мини-компьютеры, такие как Raspberry Pi, BB Black, а также обычные настольные компьютеры
  • Когда работает с Raspberry Pi, поддерживает Raspbian/Ubuntu/Kali/Retropie/WIN10 IOT, драйвер бесплатно
  • При работе в качестве монитора компьютера, поддерживает Windows 10/8.1/8/7, пять точек касания, и драйвер бесплатно
• Подсветка может быть выключена для снижения энергопотребления

Compute Module IO Board Plus характеристики

• Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi
• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• Подключение Arduino, также ПОДДЕРЖКА Arduino shields
• 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-хаб позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Сенсор интерфейс
• 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков)
• 16 битный ЦАП, 2-ch
• Бортовой RTC, один из наиболее распространенных и полезных функций

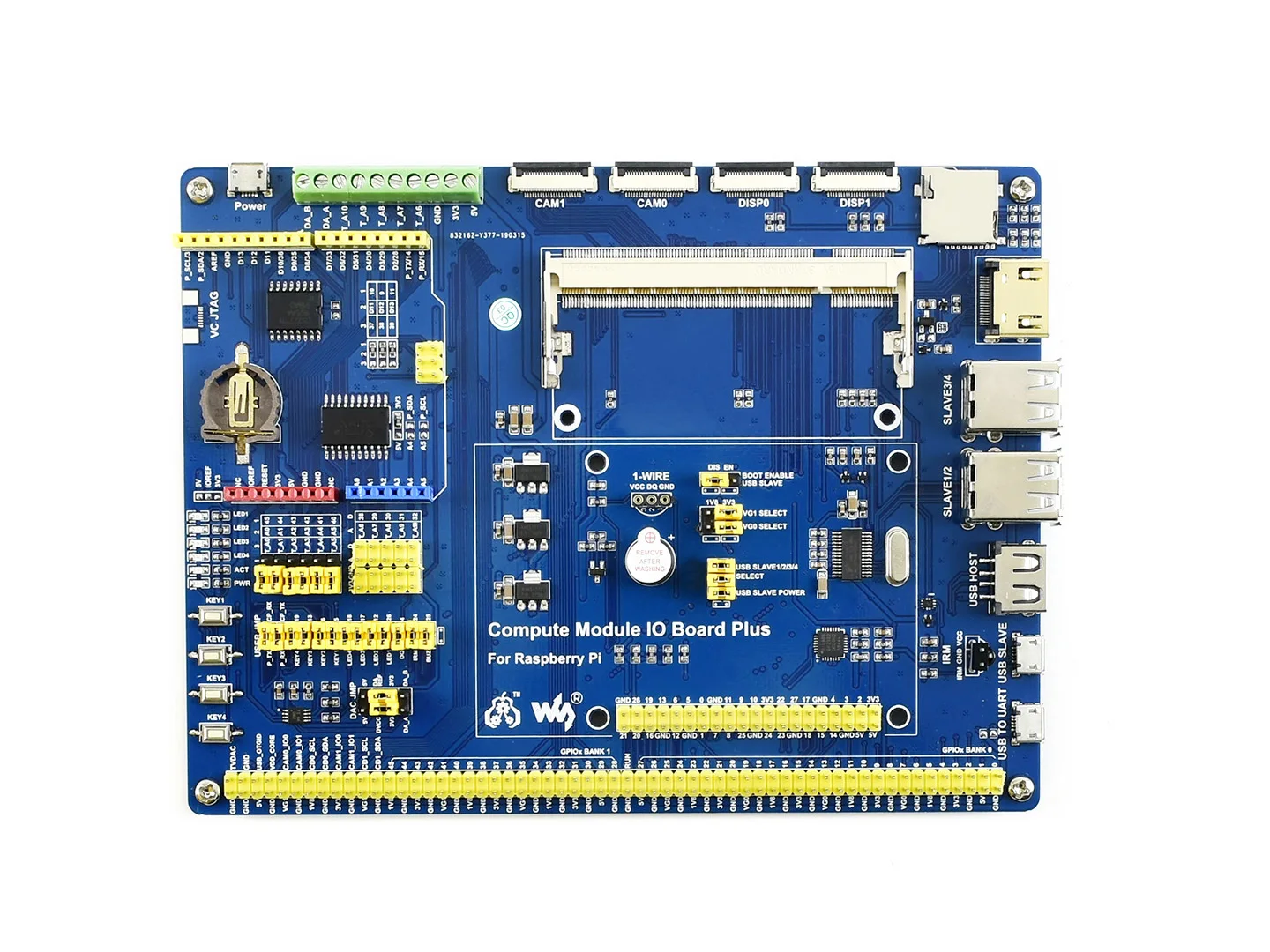

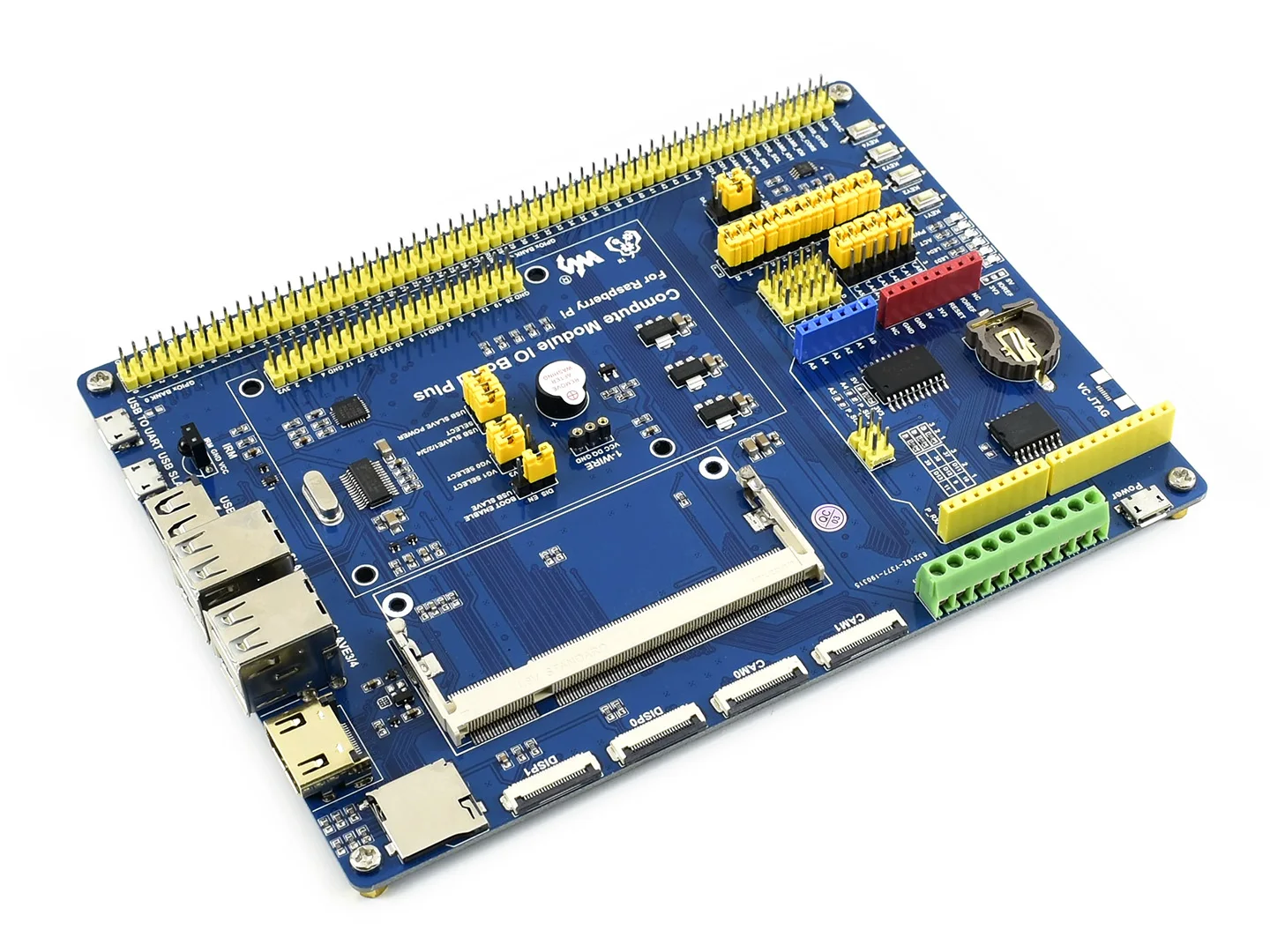

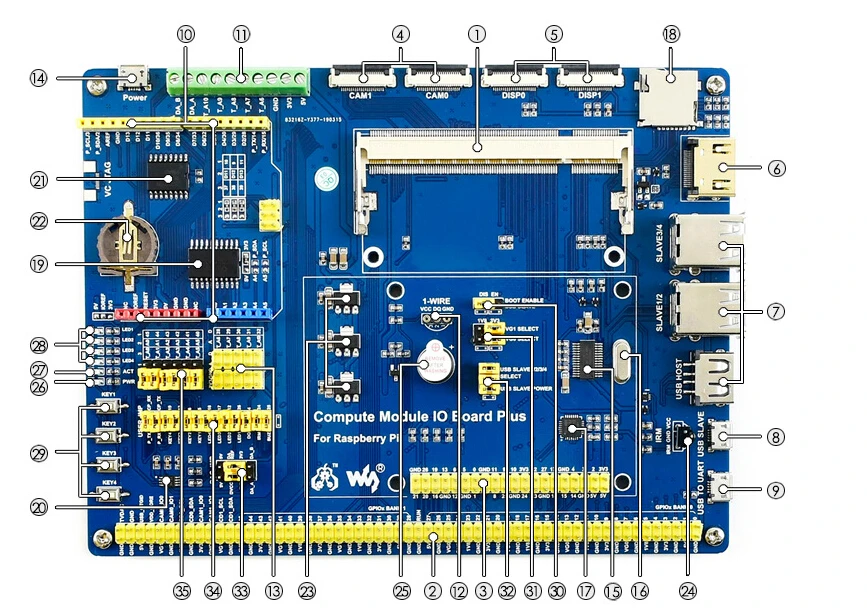

Что на Compute Module IO Board Plus

1. Вычислительный Модуль интерфейса:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L)
2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
4. CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi
5. DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD
6. HDMI порт
7. USB порты:Для подключения USB устройств
8. USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3/3 +
9. Интерфейс USB в UART:Для последовательного отладки
10. Arduino коллектора:Для подключения Arduino щиты
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Сенсор интерфейс
14. Мощность порт:5V 2.5A
15. FE1.1S:Usb-хаб чип
16. 12 МГц с украшением в виде кристаллов
17. CP2102:USB UART конвертер
18. Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант
19. TLC1543:AD конвертер
20. DAC8552:16 битный ЦАП, 2-ch
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи
23. Напряжение регулятор:3,3 V/2,5 V/1,8 V
24. LFN0038K:ИК-приемник
25. Зуммер
26. Мощность индикатор
27. Закон индикатор:Определение состояния карты Micro SD
28. Пользователь светодиодов
29. Ключи пользователя
30. Выбор загрузки
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. VGx выбор мощности:Настройте уровень ввода/вывода
32. Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE
33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC
34. Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом
35. Arduino AD выбор
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

      Гид по выбору

      Предмет	Описание продукта:	Нет CM3 +		8 Гб		16 Гб		32 Гб
      		А	B	А	B	А	B	А	B
      Вычислительный модуль 3 + 8 Гб	Raspberry Pi 3 см3 +/8 ГБ вариант			√	√
      Вычислительный модуль 3 + 16 Гб	Raspberry Pi 3 см3 +/16 ГБ вариант					√	√
      Вычислительный модуль 3 + 32 ГБ	Raspberry Pi 3 см3 +/32 ГБ вариант							√	√
      Компьютерный модуль IO Board Plus	Compute Module IO Board V3 Совместимо и улучшенное решение	√	√	√	√	√	√	√	√
      7 дюймов HDMI ЖК-дисплей (C)	7 дюймов HDMI высокого разрешения с сенсорным дисплеем		√		√		√		√
      DS18B20	Температура датчик	√	√	√	√	√	√	√	√
      ИК-пульта дистанционного управления	Позволяет IR дистанционный пульт	√	√	√	√	√	√	√	√
      Адаптер питания 5V 3A	Адаптер питания 5V 3A Micro-B USB выход	√	√	√	√	√	√	√	√

Посылка содержание

Вес:0,686 кг

Вычислительный модуль

Вычислительный модуль 3 + не входит в комплект.

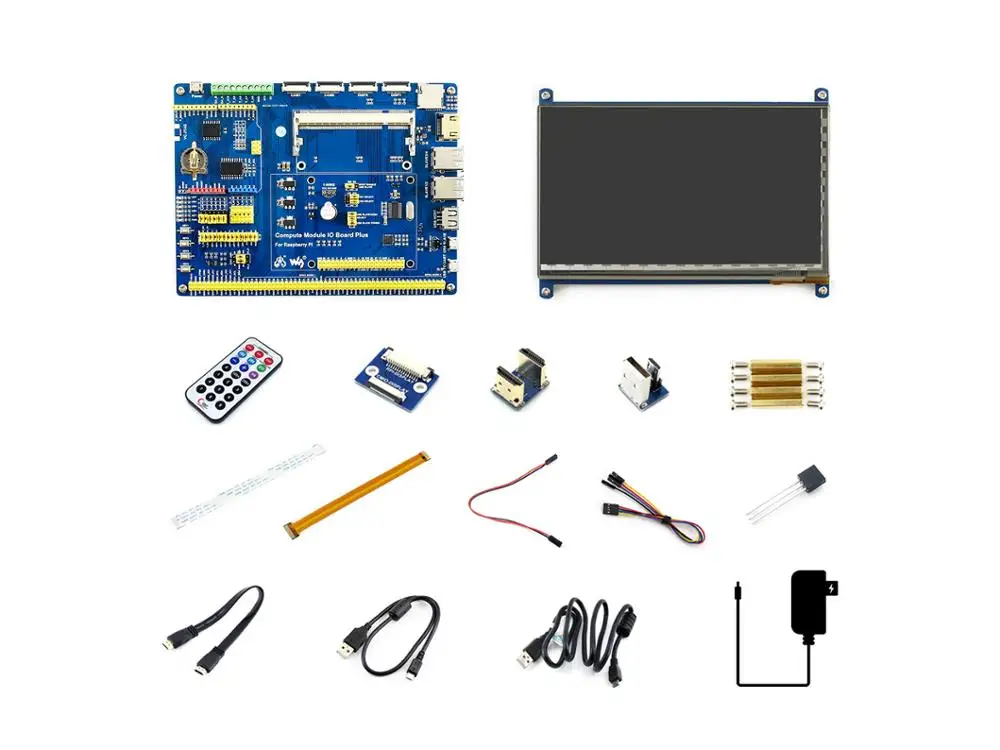

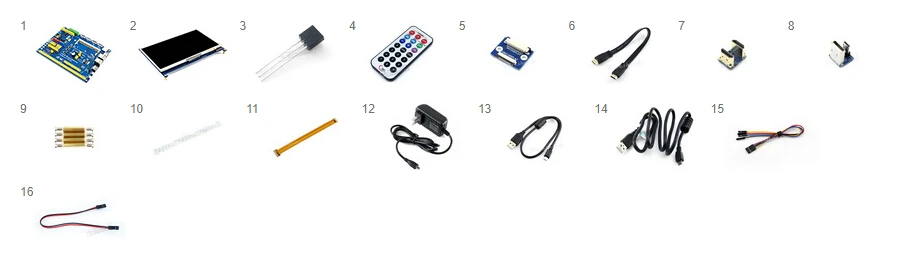

Набор аксессуаров

1. Вычислительный модуль IO Board Plus x1
2. 7 дюймов HDMI ЖК-дисплей (C) x1
3. DS18B20 x1
4. ИК-пульта дистанционного управления x1
5. ЖК-дисплей адаптер x1
6. Кабель HDMI x1
7. HDMI адаптер x1
8. USB адаптер x1
9. Набор винтов RPi (4 шт.) x1
10. 22PIN FFC x1
11. RPi Zero V1.3 Камера кабель 15 см x1
12. Мощность адаптер США стандарт 5V/3A micro x1
13. Разъем USB типа A для кабеля micro B 35 см x1
14. Разъем USB типа A для micro B штекер кабеля 120 см x2
15. Перемычка 4-контактный, чтобы отделить шпильки x2
16. Перемычка 2-контактный 2,54-шаг 200 мм x2
